Hardwarebeschreibung
Aufbau > LEDs

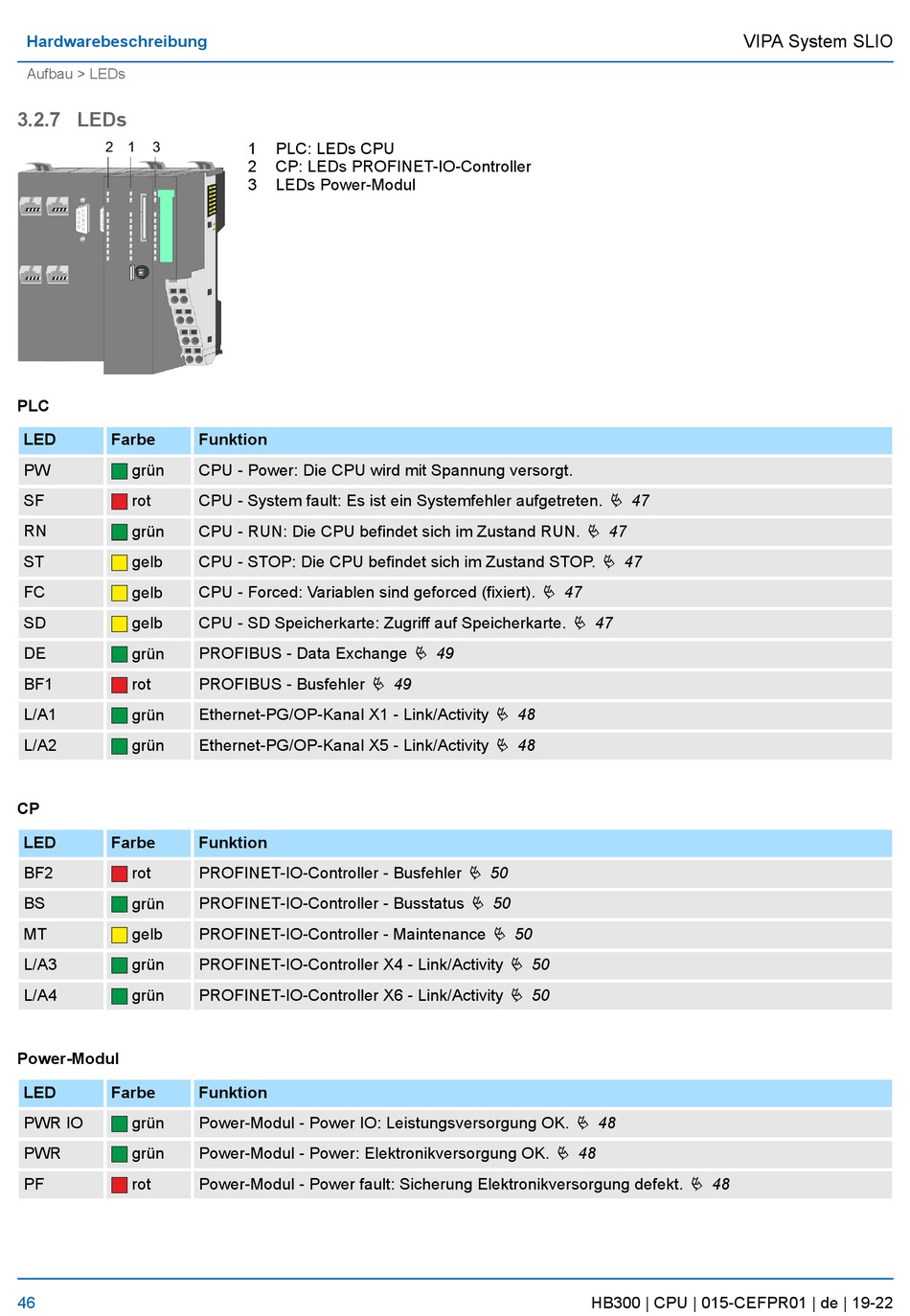

3.2.7 LEDs

PLC
LED Farbe
PW grün
SF rot
RN
grün
ST
gelb
FC gelb
SD gelb
DE grün
BF1 rot
L/A1 grün
L/A2 grün
CP
LED Farbe
BF2 rot
BS grün
MT gelb
L/A3 grün
L/A4
grün
Power-Modul
LED Farbe
PWR IO grün
PWR grün
PF
rot
46
1 PLC: LEDs CPU
2 CP: LEDs PROFINET-IO-Controller
3 LEDs Power-Modul
Funktion
CPU - Power: Die CPU wird mit Spannung versorgt.
CPU - System fault: Es ist ein Systemfehler aufgetreten.
CPU - RUN: Die CPU befindet sich im Zustand RUN.
CPU - STOP: Die CPU befindet sich im Zustand STOP.
CPU - Forced: Variablen sind geforced (fixiert).
CPU - SD Speicherkarte: Zugriff auf Speicherkarte.
PROFIBUS - Data Exchange
Ä 49
PROFIBUS - Busfehler
Ethernet-PG/OP-Kanal X1 - Link/Activity
Ethernet-PG/OP-Kanal X5 - Link/Activity
Funktion
PROFINET-IO-Controller - Busfehler
PROFINET-IO-Controller - Busstatus
PROFINET-IO-Controller - Maintenance
PROFINET-IO-Controller X4 - Link/Activity
PROFINET-IO-Controller X6 - Link/Activity
Funktion
Power-Modul - Power IO: Leistungsversorgung OK.
Power-Modul - Power: Elektronikversorgung OK.
Power-Modul - Power fault: Sicherung Elektronikversorgung defekt.
Ä 47
Ä 47
Ä 49
Ä 48
Ä 48
Ä 50
Ä 50
Ä 50
Ä 50
Ä 50
Ä 48
Ä 48
VIPA System SLIO
Ä 47
Ä 47
Ä 47
Ä 48
HB300 | CPU | 015-CEFPR01 | de | 19-22
