9.6.2 WebVisu-Editor

9.6.2.1

Arbeitsumgebung

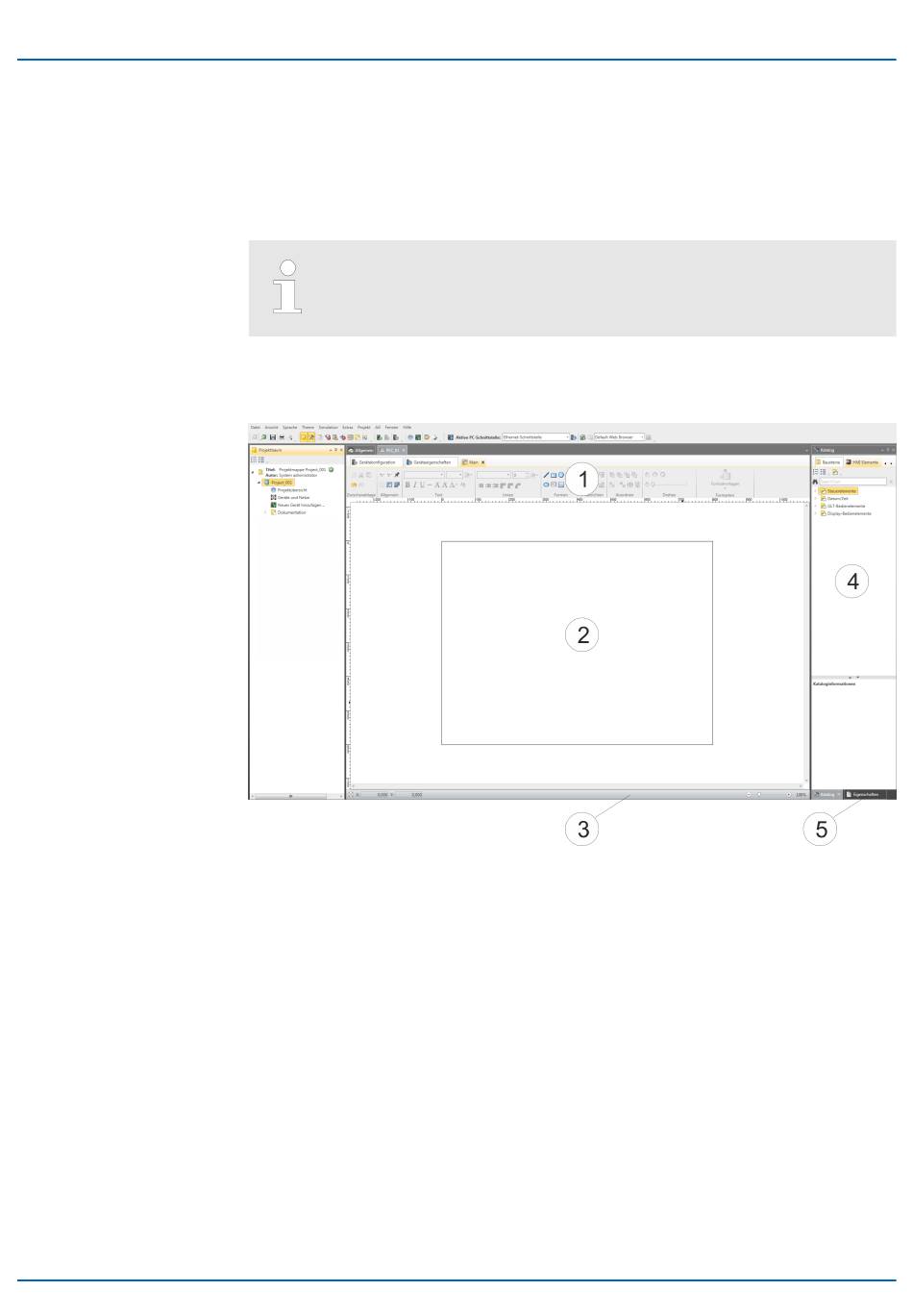

(1) Symbolleiste
(2) Editor-Fläche
(3) Statusleiste
(4) Katalog
196
Nachfolgend wird die Projektierung eines WebVisu-Projekts gezeigt. Hier soll lediglich der
grundsätzliche Einsatz des WebVisu-Editors im SPEED7 Studio in Verbindung mit der
VIPA-CPU gezeigt werden. Bitte beachten Sie, dass Softwareänderungen nicht immer
berücksichtigt werden können und es so zu Abweichungen zur Beschreibung kommen
kann.
Nähere Informationen zum SPEED7 Studio und zum Einsatz des Web-
Visu-Editors finden Sie in der zugehörigen Online-Hilfe.
(1) Symbolleiste
(2) Editor-Fläche
(3) Statusleiste
(4) Katalog
(5) Eigenschaftsfenster
In der Symbolleiste finden Sie wichtige Befehle zum Arbeiten mit dem WebVisu-Editor.
Die Editor-Fläche ist Ihr Arbeitsbereich. Hier können Sie Texte und Grafikobjekte plat-
zieren und bearbeiten.
Über einen Schieberegler können Sie hier Ihre Ansicht vergrößern bzw. verkleinern.
Über den Katalog haben Sie Zugriff auf die zur Verfügung stehenden WebVisu-Elemente.
Mittels Drag&Drop können Sie diese auf der Editor-Fläche platzieren und diese über
Eigenschaften anpassen.
