Einstellung Vipa-Spezifische Cpu-Parameter - YASKAWA VIPA System SLIO CPU 015PN Handbuch

Einsatz CPU 015-CEFPR01

Einstellung VIPA-spezifische CPU-Parameter

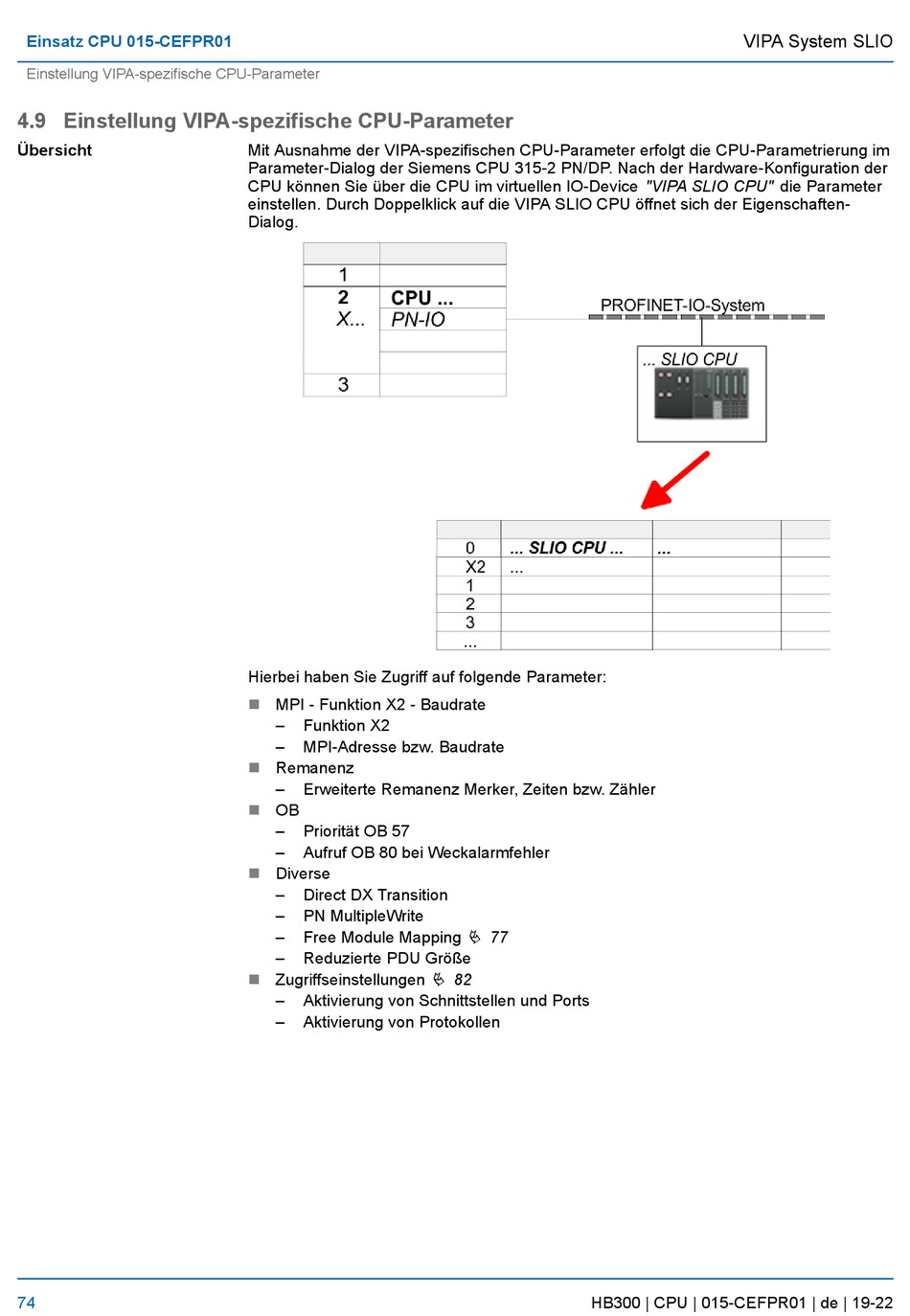

4.9 Einstellung VIPA-spezifische CPU-Parameter
Übersicht
74
Mit Ausnahme der VIPA-spezifischen CPU-Parameter erfolgt die CPU-Parametrierung im
Parameter-Dialog der Siemens CPU 315-2 PN/DP. Nach der Hardware-Konfiguration der
CPU können Sie über die CPU im virtuellen IO-Device "VIPA SLIO CPU" die Parameter
einstellen. Durch Doppelklick auf die VIPA SLIO CPU öffnet sich der Eigenschaften-
Dialog.
Hierbei haben Sie Zugriff auf folgende Parameter:
n MPI - Funktion X2 - Baudrate
– Funktion X2
– MPI-Adresse bzw. Baudrate
Remanenz
n
– Erweiterte Remanenz Merker, Zeiten bzw. Zähler
n OB
– Priorität OB 57
– Aufruf OB 80 bei Weckalarmfehler
n Diverse
– Direct DX Transition
– PN MultipleWrite
– Free Module Mapping
– Reduzierte PDU Größe
n Zugriffseinstellungen
– Aktivierung von Schnittstellen und Ports
– Aktivierung von Protokollen
Ä 77
Ä 82
HB300 | CPU | 015-CEFPR01 | de | 19-22
VIPA System SLIO
