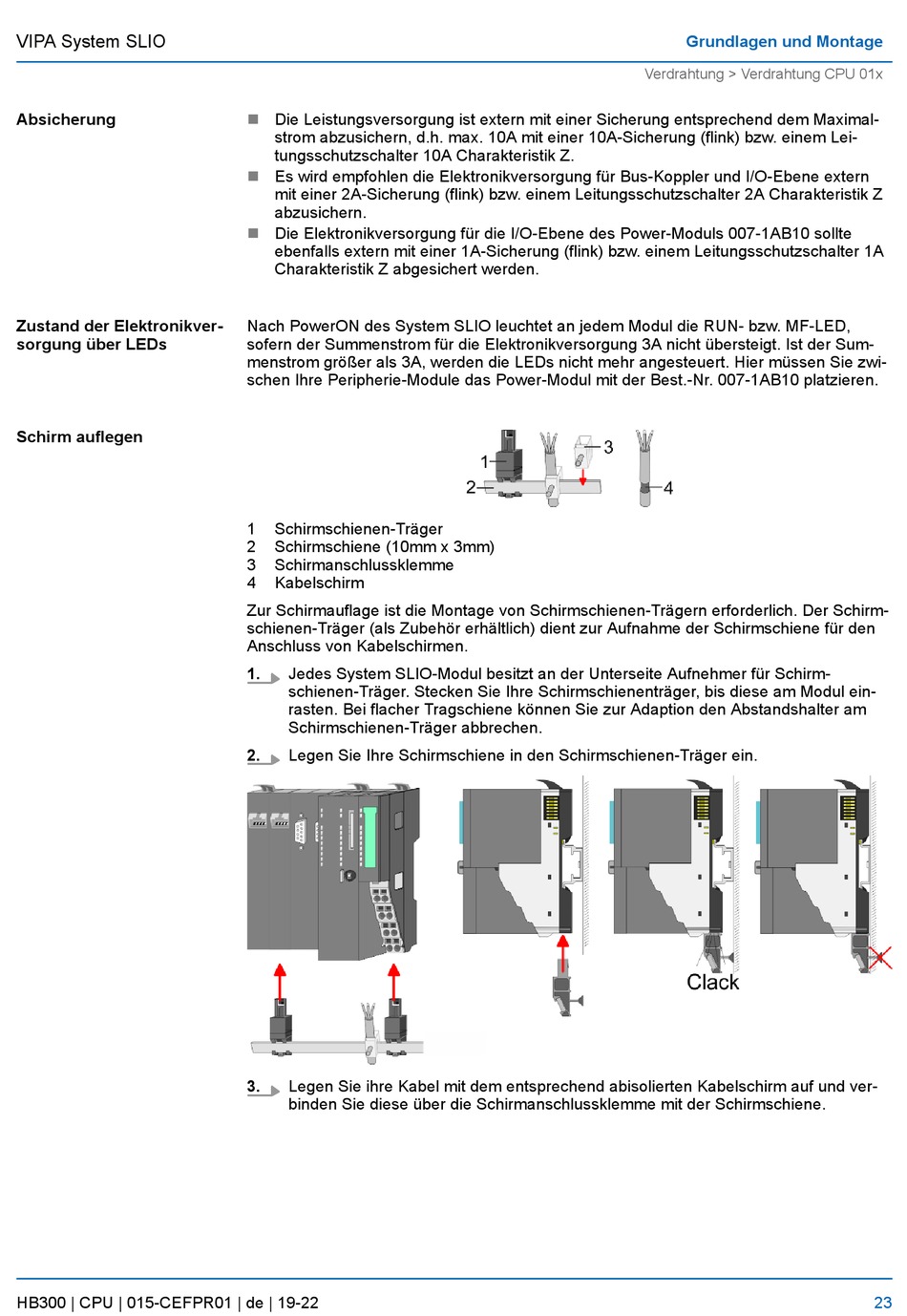

VIPA System SLIO
Absicherung
Zustand der Elektronikver-
sorgung über LEDs
Schirm auflegen
HB300 | CPU | 015-CEFPR01 | de | 19-22
n
Die Leistungsversorgung ist extern mit einer Sicherung entsprechend dem Maximal-
strom abzusichern, d.h. max. 10A mit einer 10A-Sicherung (flink) bzw. einem Lei-
tungsschutzschalter 10A Charakteristik Z.
n
Es wird empfohlen die Elektronikversorgung für Bus-Koppler und I/O-Ebene extern
mit einer 2A-Sicherung (flink) bzw. einem Leitungsschutzschalter 2A Charakteristik Z
abzusichern.
n
Die Elektronikversorgung für die I/O-Ebene des Power-Moduls 007-1AB10 sollte
ebenfalls extern mit einer 1A-Sicherung (flink) bzw. einem Leitungsschutzschalter 1A
Charakteristik Z abgesichert werden.
Nach PowerON des System SLIO leuchtet an jedem Modul die RUN- bzw. MF-LED,
sofern der Summenstrom für die Elektronikversorgung 3A nicht übersteigt. Ist der Sum-
menstrom größer als 3A, werden die LEDs nicht mehr angesteuert. Hier müssen Sie zwi-
schen Ihre Peripherie-Module das Power-Modul mit der Best.-Nr. 007-1AB10 platzieren.
1
Schirmschienen-Träger
2
Schirmschiene (10mm x 3mm)
3
Schirmanschlussklemme
4
Kabelschirm
Zur Schirmauflage ist die Montage von Schirmschienen-Trägern erforderlich. Der Schirm-
schienen-Träger (als Zubehör erhältlich) dient zur Aufnahme der Schirmschiene für den
Anschluss von Kabelschirmen.
1.
Jedes System SLIO-Modul besitzt an der Unterseite Aufnehmer für Schirm-
schienen-Träger. Stecken Sie Ihre Schirmschienenträger, bis diese am Modul ein-
rasten. Bei flacher Tragschiene können Sie zur Adaption den Abstandshalter am
Schirmschienen-Träger abbrechen.
2.
Legen Sie Ihre Schirmschiene in den Schirmschienen-Träger ein.
3.
Legen Sie ihre Kabel mit dem entsprechend abisolierten Kabelschirm auf und ver-
binden Sie diese über die Schirmanschlussklemme mit der Schirmschiene.
Grundlagen und Montage
Verdrahtung > Verdrahtung CPU 01x
23
