Projektierung im VIPA SPEED7 Studio
SPEED7 Studio - Hardware-Konfiguration - Ethernet-PG/OP-Kanal

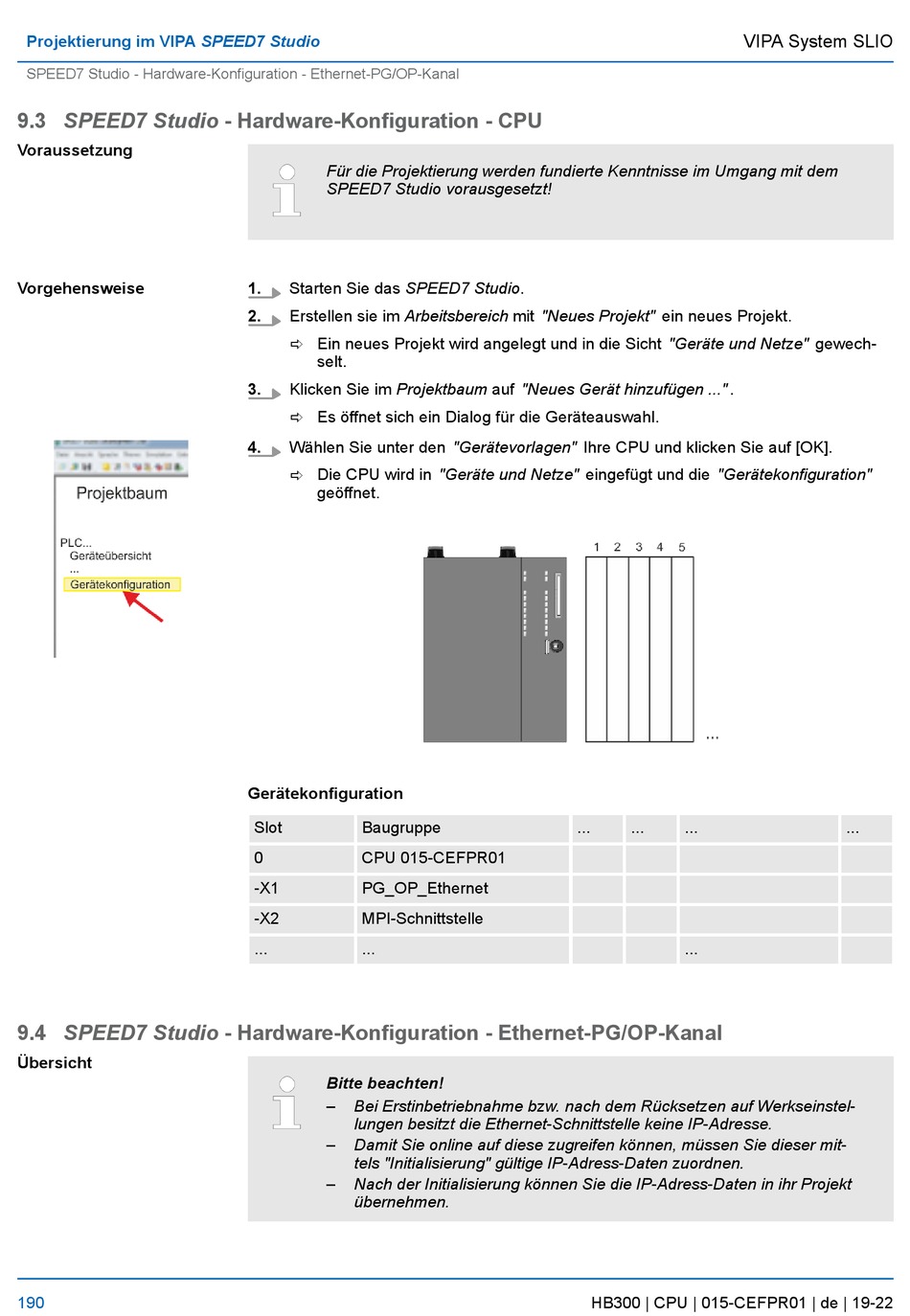

9.3 SPEED7 Studio - Hardware-Konfiguration - CPU
Voraussetzung
Vorgehensweise
9.4 SPEED7 Studio - Hardware-Konfiguration - Ethernet-PG/OP-Kanal
Übersicht
190
Für die Projektierung werden fundierte Kenntnisse im Umgang mit dem
SPEED7 Studio vorausgesetzt!
1.
Starten Sie das SPEED7 Studio.
2.
Erstellen sie im Arbeitsbereich mit "Neues Projekt" ein neues Projekt.
ð Ein neues Projekt wird angelegt und in die Sicht "Geräte und Netze" gewech-
selt.
3.
Klicken Sie im Projektbaum auf "Neues Gerät hinzufügen ..." .
ð Es öffnet sich ein Dialog für die Geräteauswahl.
4.
Wählen Sie unter den "Gerätevorlagen" Ihre CPU und klicken Sie auf [OK].
ð Die CPU wird in "Geräte und Netze" eingefügt und die "Gerätekonfiguration"
geöffnet.
Gerätekonfiguration
Slot
Baugruppe
0
CPU 015-CEFPR01
-X1
PG_OP_Ethernet
-X2
MPI-Schnittstelle
...
...
Bitte beachten!
–
Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstel-
lungen besitzt die Ethernet-Schnittstelle keine IP-Adresse.
–
Damit Sie online auf diese zugreifen können, müssen Sie dieser mit-
tels "Initialisierung" gültige IP-Adress-Daten zuordnen.
–
Nach der Initialisierung können Sie die IP-Adress-Daten in ihr Projekt
übernehmen.
VIPA System SLIO
...
...
...
...
HB300 | CPU | 015-CEFPR01 | de | 19-22
...
