Grundlagen und Montage
Verdrahtung > Verdrahtung Peripherie-Module

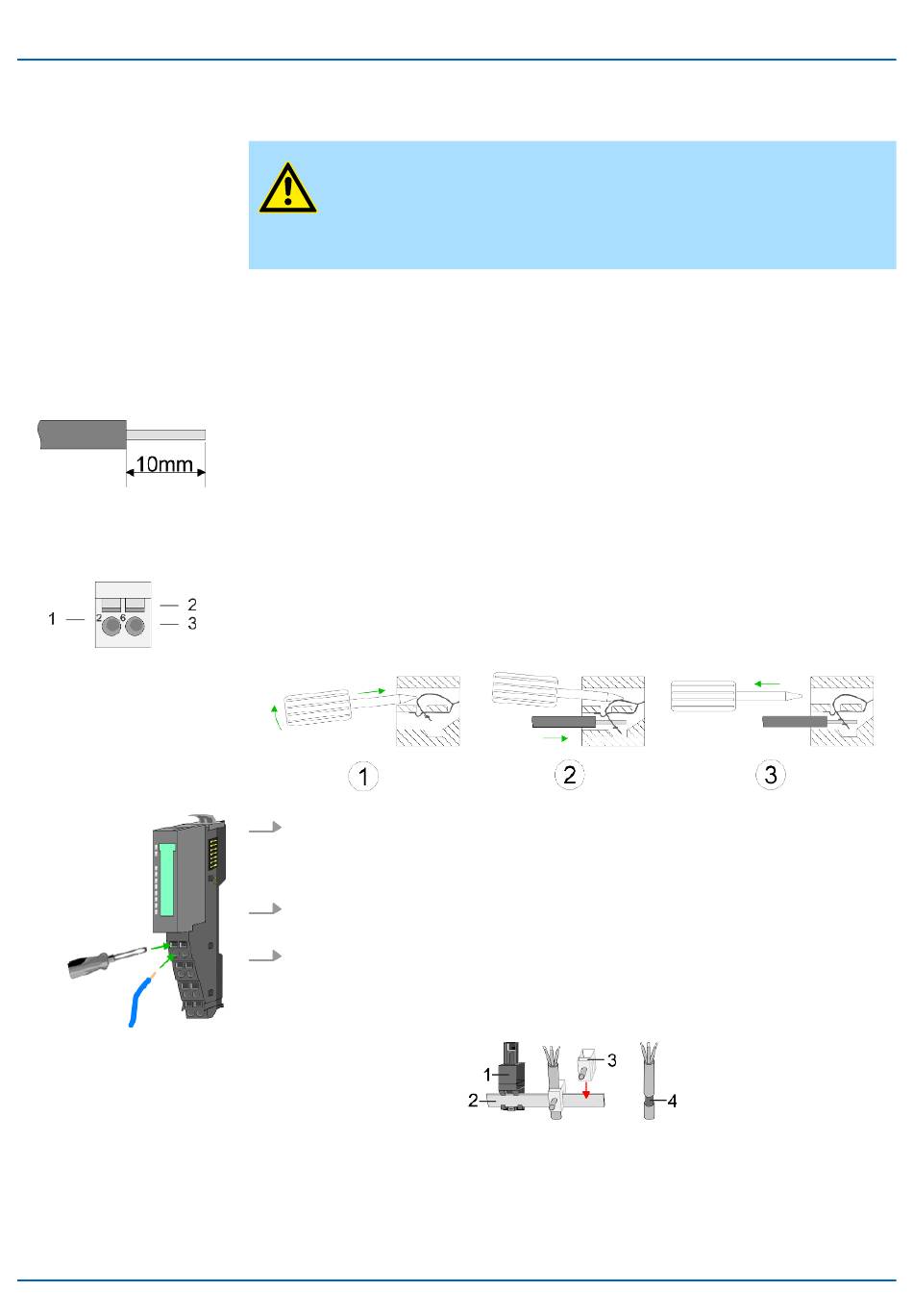

2.5.2 Verdrahtung Peripherie-Module
Terminal-Modul
Anschlussklemmen
Daten
Verdrahtung Vorgehens-
weise
Schirm auflegen
24
VORSICHT!
Keine gefährliche Spannungen anschließen!
Sofern dies nicht ausdrücklich bei der entsprechenden Modulbeschrei-
bung vermerkt ist, dürfen Sie an dem entsprechenden Terminal-Modul
keine gefährlichen Spannungen anschließen!
Bei der Verdrahtung von Terminal-Modulen kommen Anschlussklemmen mit Feder-
klemmtechnik zum Einsatz. Die Verdrahtung mit Federklemmtechnik ermöglicht einen
schnellen und einfachen Anschluss Ihrer Signal- und Versorgungsleitungen. Im Gegen-
satz zur Schraubverbindung ist diese Verbindungsart erschütterungssicher.
U
240V AC / 30V DC
max
I
10A
max
Querschnitt
0,08 ... 1,5mm
Abisolierlänge 10mm
1
Pin-Nr. am Steckverbinder
2
Entriegelung für Schraubendreher
3
Anschlussöffnung für Draht
1.
Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden
Schraubendreher leicht schräg in die rechteckige Öffnung. Zum Öffnen der Kontakt-
feder müssen Sie den Schraubendreher in die entgegengesetzte Richtung drücken
und halten.
2.
Führen Sie durch die runde Öffnung Ihren abisolierten Draht ein. Sie können Drähte
mit einem Querschnitt von 0,08mm
3.
Durch Entfernen des Schraubendrehers wird der Draht über einen Federkontakt
sicher mit der Anschlussklemme verbunden.
1
Schirmschienen-Träger
2
Schirmschiene (10mm x 3mm)
3
Schirmanschlussklemme
4
Kabelschirm
2
(AWG 28 ... 16)
2
bis 1,5mm
2
HB300 | CPU | 015-CEFPR01 | de | 19-22
VIPA System SLIO
anschließen.
