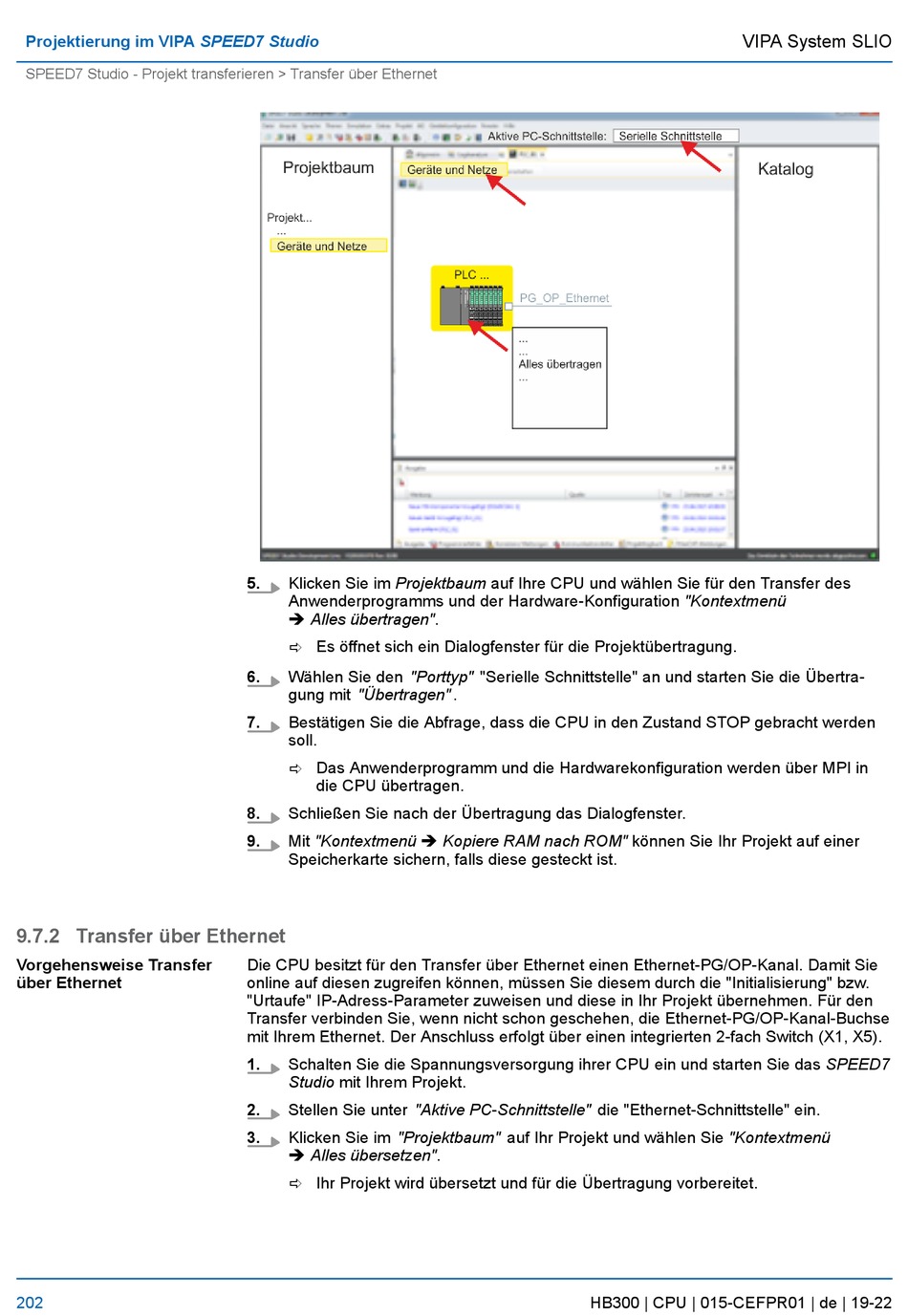

Projektierung im VIPA SPEED7 Studio
SPEED7 Studio - Projekt transferieren > Transfer über Ethernet
9.7.2 Transfer über Ethernet
Vorgehensweise Transfer
über Ethernet
202
5.
Klicken Sie im Projektbaum auf Ihre CPU und wählen Sie für den Transfer des
Anwenderprogramms und der Hardware-Konfiguration "Kontextmenü
è Alles übertragen".
ð Es öffnet sich ein Dialogfenster für die Projektübertragung.
6.
Wählen Sie den "Porttyp" "Serielle Schnittstelle" an und starten Sie die Übertra-
gung mit "Übertragen" .
7.
Bestätigen Sie die Abfrage, dass die CPU in den Zustand STOP gebracht werden
soll.
ð Das Anwenderprogramm und die Hardwarekonfiguration werden über MPI in
die CPU übertragen.
8.
Schließen Sie nach der Übertragung das Dialogfenster.
9.
Mit "Kontextmenü è Kopiere RAM nach ROM" können Sie Ihr Projekt auf einer
Speicherkarte sichern, falls diese gesteckt ist.
Die CPU besitzt für den Transfer über Ethernet einen Ethernet-PG/OP-Kanal. Damit Sie
online auf diesen zugreifen können, müssen Sie diesem durch die "Initialisierung" bzw.
"Urtaufe" IP-Adress-Parameter zuweisen und diese in Ihr Projekt übernehmen. Für den
Transfer verbinden Sie, wenn nicht schon geschehen, die Ethernet-PG/OP-Kanal-Buchse
mit Ihrem Ethernet. Der Anschluss erfolgt über einen integrierten 2-fach Switch (X1, X5).
1.
Schalten Sie die Spannungsversorgung ihrer CPU ein und starten Sie das SPEED7
Studio mit Ihrem Projekt.
2.
Stellen Sie unter "Aktive PC-Schnittstelle" die "Ethernet-Schnittstelle" ein.
3.
Klicken Sie im "Projektbaum" auf Ihr Projekt und wählen Sie "Kontextmenü
è Alles übersetzen".
ð Ihr Projekt wird übersetzt und für die Übertragung vorbereitet.
VIPA System SLIO
HB300 | CPU | 015-CEFPR01 | de | 19-22
