Optional: Einsatz PROFIBUS-Kommunikation
Einsatz als PROFIBUS-DP-Master

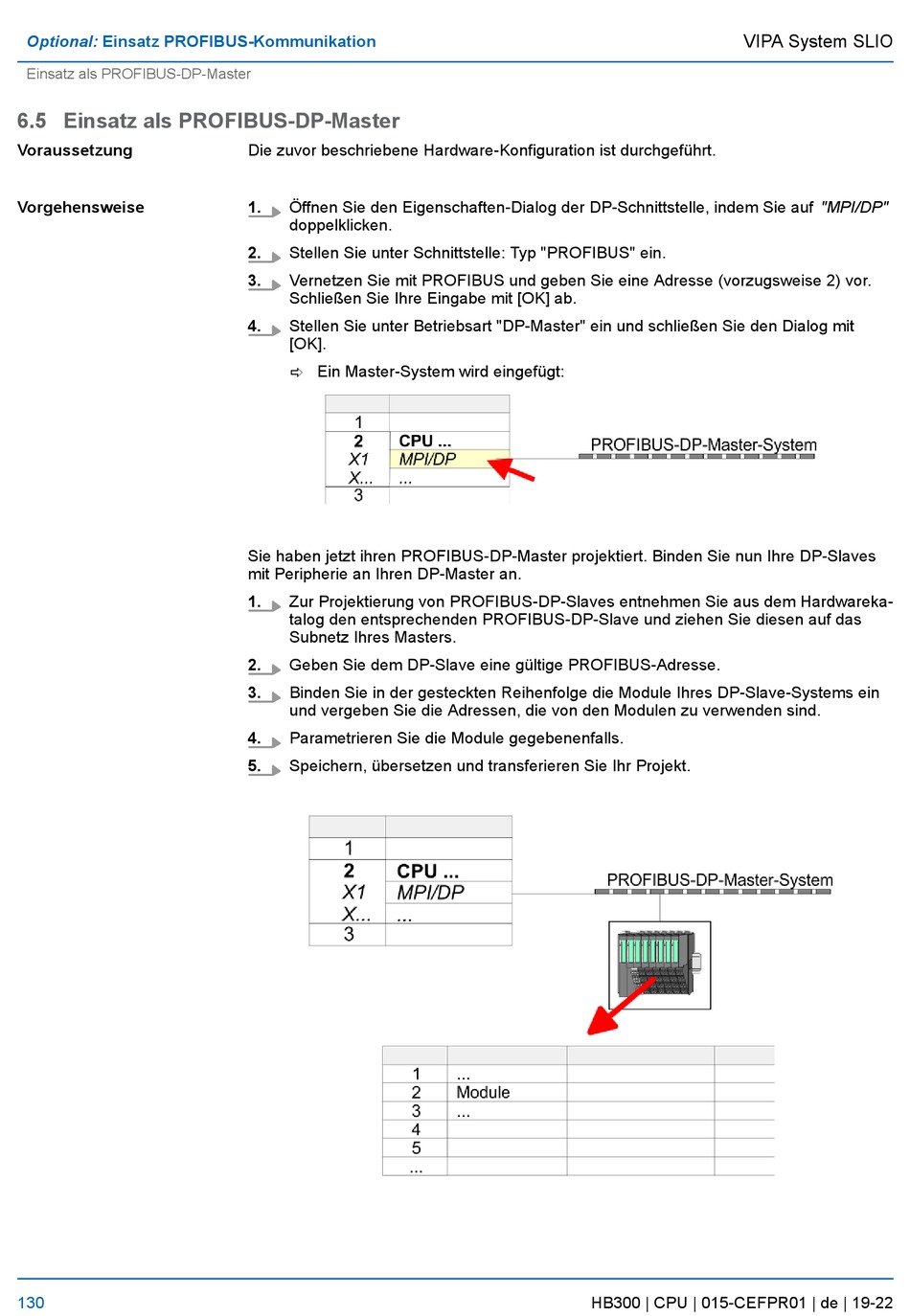

6.5 Einsatz als PROFIBUS-DP-Master
Voraussetzung
Vorgehensweise
130
Die zuvor beschriebene Hardware-Konfiguration ist durchgeführt.
1.
Öffnen Sie den Eigenschaften-Dialog der DP-Schnittstelle, indem Sie auf "MPI/DP"
doppelklicken.
2.
Stellen Sie unter Schnittstelle: Typ "PROFIBUS" ein.
3.
Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (vorzugsweise 2) vor.
Schließen Sie Ihre Eingabe mit [OK] ab.
4.
Stellen Sie unter Betriebsart "DP-Master" ein und schließen Sie den Dialog mit
[OK].
ð Ein Master-System wird eingefügt:
Sie haben jetzt ihren PROFIBUS-DP-Master projektiert. Binden Sie nun Ihre DP-Slaves
mit Peripherie an Ihren DP-Master an.
1.
Zur Projektierung von PROFIBUS-DP-Slaves entnehmen Sie aus dem Hardwareka-
talog den entsprechenden PROFIBUS-DP-Slave und ziehen Sie diesen auf das
Subnetz Ihres Masters.
2.
Geben Sie dem DP-Slave eine gültige PROFIBUS-Adresse.
3.
Binden Sie in der gesteckten Reihenfolge die Module Ihres DP-Slave-Systems ein
und vergeben Sie die Adressen, die von den Modulen zu verwenden sind.
4.
Parametrieren Sie die Module gegebenenfalls.
5.
Speichern, übersetzen und transferieren Sie Ihr Projekt.
VIPA System SLIO
HB300 | CPU | 015-CEFPR01 | de | 19-22
