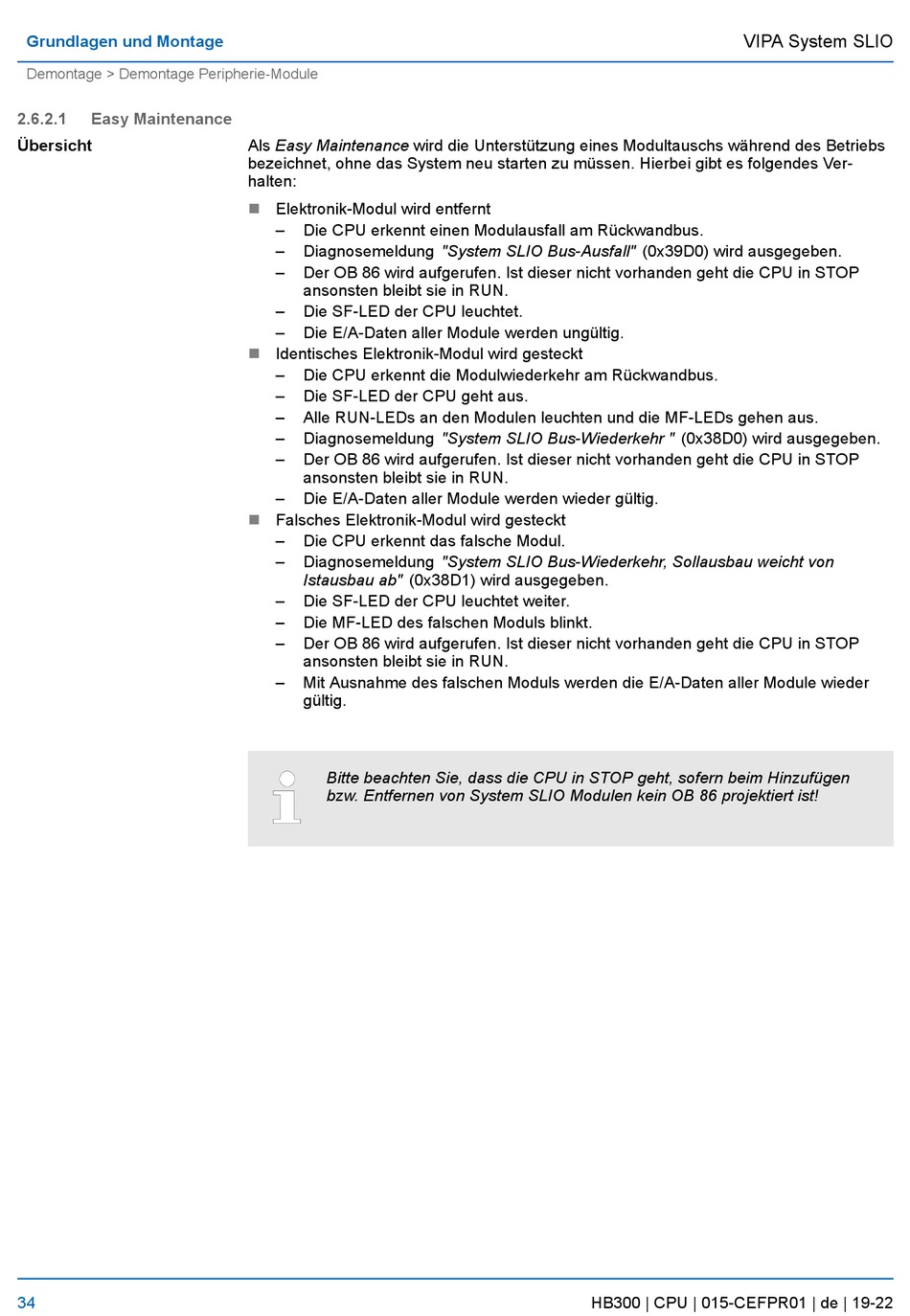

Grundlagen und Montage
Demontage > Demontage Peripherie-Module
2.6.2.1
Easy Maintenance
Übersicht
34
Als Easy Maintenance wird die Unterstützung eines Modultauschs während des Betriebs
bezeichnet, ohne das System neu starten zu müssen. Hierbei gibt es folgendes Ver-
halten:
n
Elektronik-Modul wird entfernt
–
Die CPU erkennt einen Modulausfall am Rückwandbus.
–
Diagnosemeldung "System SLIO Bus-Ausfall" (0x39D0) wird ausgegeben.
–
Der OB 86 wird aufgerufen. Ist dieser nicht vorhanden geht die CPU in STOP
ansonsten bleibt sie in RUN.
–
Die SF-LED der CPU leuchtet.
–
Die E/A-Daten aller Module werden ungültig.
n
Identisches Elektronik-Modul wird gesteckt
–
Die CPU erkennt die Modulwiederkehr am Rückwandbus.
–
Die SF-LED der CPU geht aus.
–
Alle RUN-LEDs an den Modulen leuchten und die MF-LEDs gehen aus.
–
Diagnosemeldung "System SLIO Bus-Wiederkehr " (0x38D0) wird ausgegeben.
–
Der OB 86 wird aufgerufen. Ist dieser nicht vorhanden geht die CPU in STOP
ansonsten bleibt sie in RUN.
–
Die E/A-Daten aller Module werden wieder gültig.
Falsches Elektronik-Modul wird gesteckt
n
–
Die CPU erkennt das falsche Modul.
–
Diagnosemeldung "System SLIO Bus-Wiederkehr, Sollausbau weicht von
Istausbau ab" (0x38D1) wird ausgegeben.
–
Die SF-LED der CPU leuchtet weiter.
–
Die MF-LED des falschen Moduls blinkt.
–
Der OB 86 wird aufgerufen. Ist dieser nicht vorhanden geht die CPU in STOP
ansonsten bleibt sie in RUN.
–
Mit Ausnahme des falschen Moduls werden die E/A-Daten aller Module wieder
gültig.
Bitte beachten Sie, dass die CPU in STOP geht, sofern beim Hinzufügen
bzw. Entfernen von System SLIO Modulen kein OB 86 projektiert ist!
VIPA System SLIO
HB300 | CPU | 015-CEFPR01 | de | 19-22
