VIPA System SLIO
Vorgehensweise

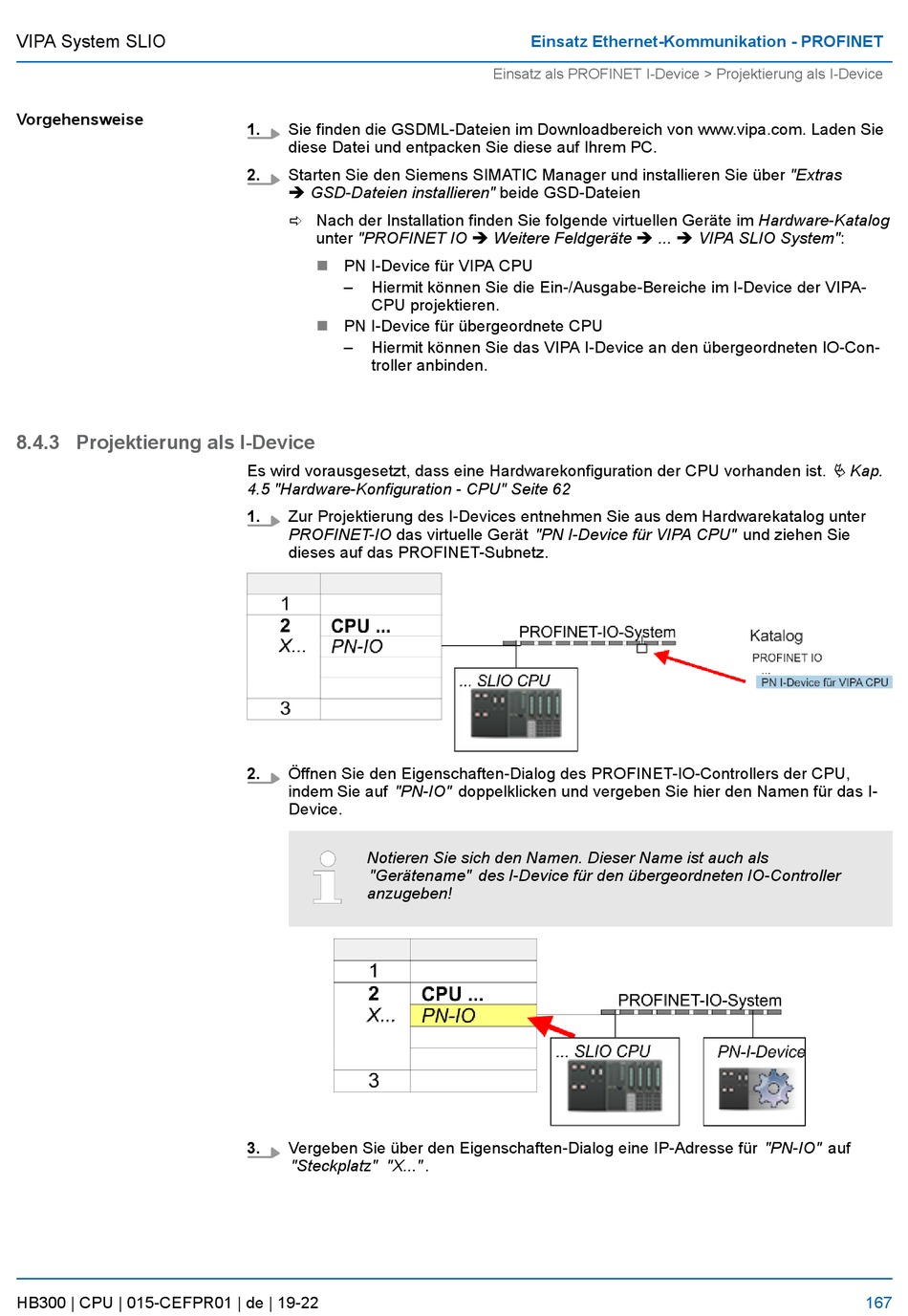

8.4.3 Projektierung als I-Device
HB300 | CPU | 015-CEFPR01 | de | 19-22
1.
Sie finden die GSDML-Dateien im Downloadbereich von www.vipa.com. Laden Sie
diese Datei und entpacken Sie diese auf Ihrem PC.
2.
Starten Sie den Siemens SIMATIC Manager und installieren Sie über "Extras
è GSD-Dateien installieren" beide GSD-Dateien
ð Nach der Installation finden Sie folgende virtuellen Geräte im Hardware-Katalog
unter "PROFINET IO è Weitere Feldgeräte è ... è VIPA SLIO System":
n
PN I-Device für VIPA CPU
–
Hiermit können Sie die Ein-/Ausgabe-Bereiche im I-Device der VIPA-
CPU projektieren.
PN I-Device für übergeordnete CPU
n
–
Hiermit können Sie das VIPA I-Device an den übergeordneten IO-Con-
troller anbinden.
Es wird vorausgesetzt, dass eine Hardwarekonfiguration der CPU vorhanden ist.
4.5 "Hardware-Konfiguration - CPU" Seite 62
1.
Zur Projektierung des I-Devices entnehmen Sie aus dem Hardwarekatalog unter
PROFINET-IO das virtuelle Gerät "PN I-Device für VIPA CPU" und ziehen Sie
dieses auf das PROFINET-Subnetz.
2.
Öffnen Sie den Eigenschaften-Dialog des PROFINET-IO-Controllers der CPU,
indem Sie auf "PN-IO" doppelklicken und vergeben Sie hier den Namen für das I-
Device.
Notieren Sie sich den Namen. Dieser Name ist auch als
"Gerätename" des I-Device für den übergeordneten IO-Controller
anzugeben!
3.
Vergeben Sie über den Eigenschaften-Dialog eine IP-Adresse für "PN-IO" auf
"Steckplatz" "X..." .
Einsatz Ethernet-Kommunikation - PROFINET
Einsatz als PROFINET I-Device > Projektierung als I-Device
Ä Kap.
167
