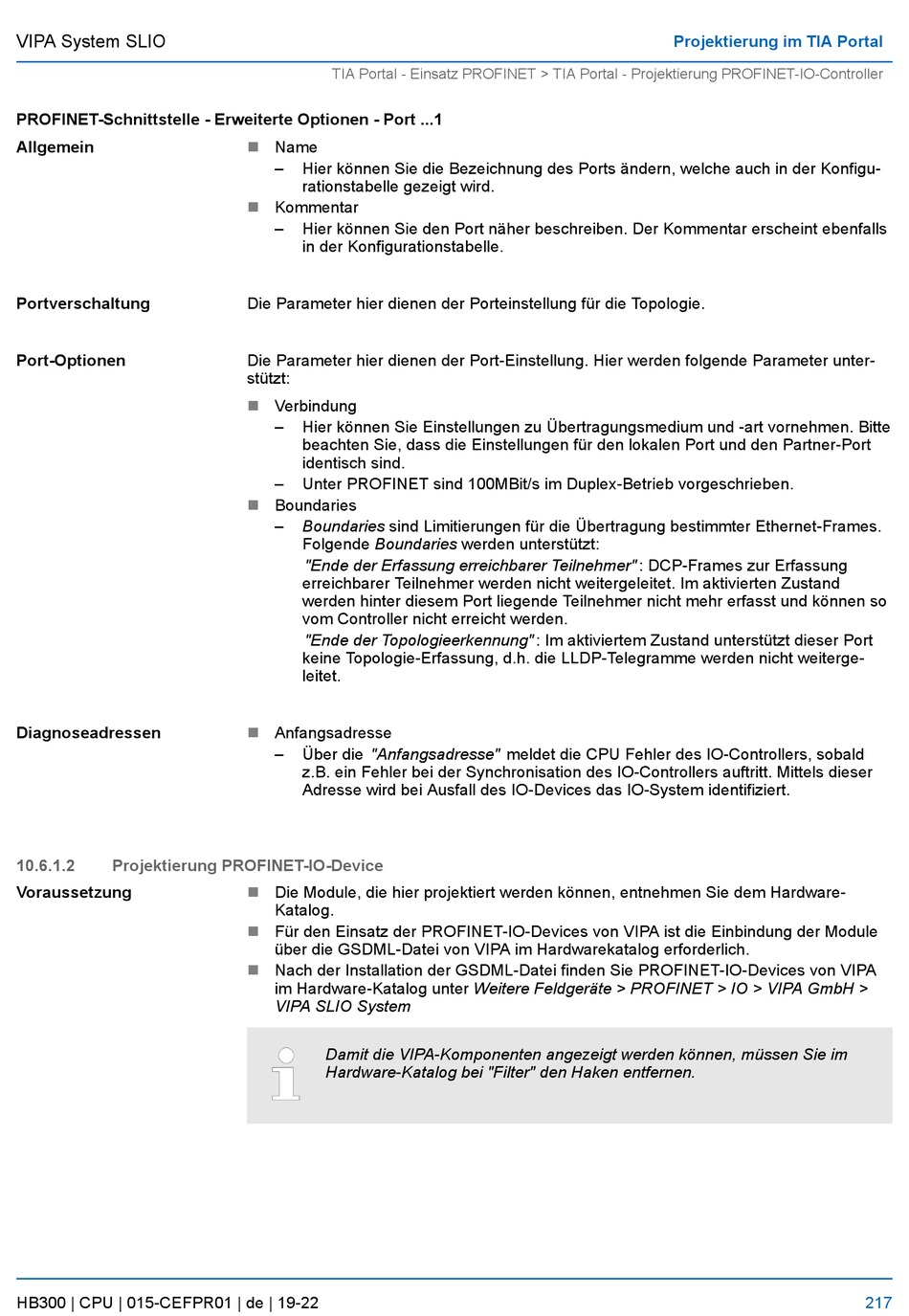

PROFINET-Schnittstelle - Erweiterte Optionen - Port ...1
Allgemein
Portverschaltung
Port-Optionen
Diagnoseadressen
10.6.1.2
Projektierung PROFINET-IO-Device
Voraussetzung
HB300 | CPU | 015-CEFPR01 | de | 19-22
TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-IO-Controller
n
Name
–
Hier können Sie die Bezeichnung des Ports ändern, welche auch in der Konfigu-
rationstabelle gezeigt wird.
Kommentar
n
–
Hier können Sie den Port näher beschreiben. Der Kommentar erscheint ebenfalls
in der Konfigurationstabelle.
Die Parameter hier dienen der Porteinstellung für die Topologie.
Die Parameter hier dienen der Port-Einstellung. Hier werden folgende Parameter unter-
stützt:
n
Verbindung
–
Hier können Sie Einstellungen zu Übertragungsmedium und -art vornehmen. Bitte
beachten Sie, dass die Einstellungen für den lokalen Port und den Partner-Port
identisch sind.
–
Unter PROFINET sind 100MBit/s im Duplex-Betrieb vorgeschrieben.
n
Boundaries
–
Boundaries sind Limitierungen für die Übertragung bestimmter Ethernet-Frames.
Folgende Boundaries werden unterstützt:
"Ende der Erfassung erreichbarer Teilnehmer" : DCP-Frames zur Erfassung
erreichbarer Teilnehmer werden nicht weitergeleitet. Im aktivierten Zustand
werden hinter diesem Port liegende Teilnehmer nicht mehr erfasst und können so
vom Controller nicht erreicht werden.
"Ende der Topologieerkennung" : Im aktiviertem Zustand unterstützt dieser Port
keine Topologie-Erfassung, d.h. die LLDP-Telegramme werden nicht weiterge-
leitet.
n
Anfangsadresse
–
Über die "Anfangsadresse" meldet die CPU Fehler des IO-Controllers, sobald
z.B. ein Fehler bei der Synchronisation des IO-Controllers auftritt. Mittels dieser
Adresse wird bei Ausfall des IO-Devices das IO-System identifiziert.
n
Die Module, die hier projektiert werden können, entnehmen Sie dem Hardware-
Katalog.
n
Für den Einsatz der PROFINET-IO-Devices von VIPA ist die Einbindung der Module
über die GSDML-Datei von VIPA im Hardwarekatalog erforderlich.
n
Nach der Installation der GSDML-Datei finden Sie PROFINET-IO-Devices von VIPA
im Hardware-Katalog unter Weitere Feldgeräte > PROFINET > IO > VIPA GmbH >
VIPA SLIO System
Damit die VIPA-Komponenten angezeigt werden können, müssen Sie im
Hardware-Katalog bei "Filter" den Haken entfernen.
Projektierung im TIA Portal
217
