VIPA System SLIO

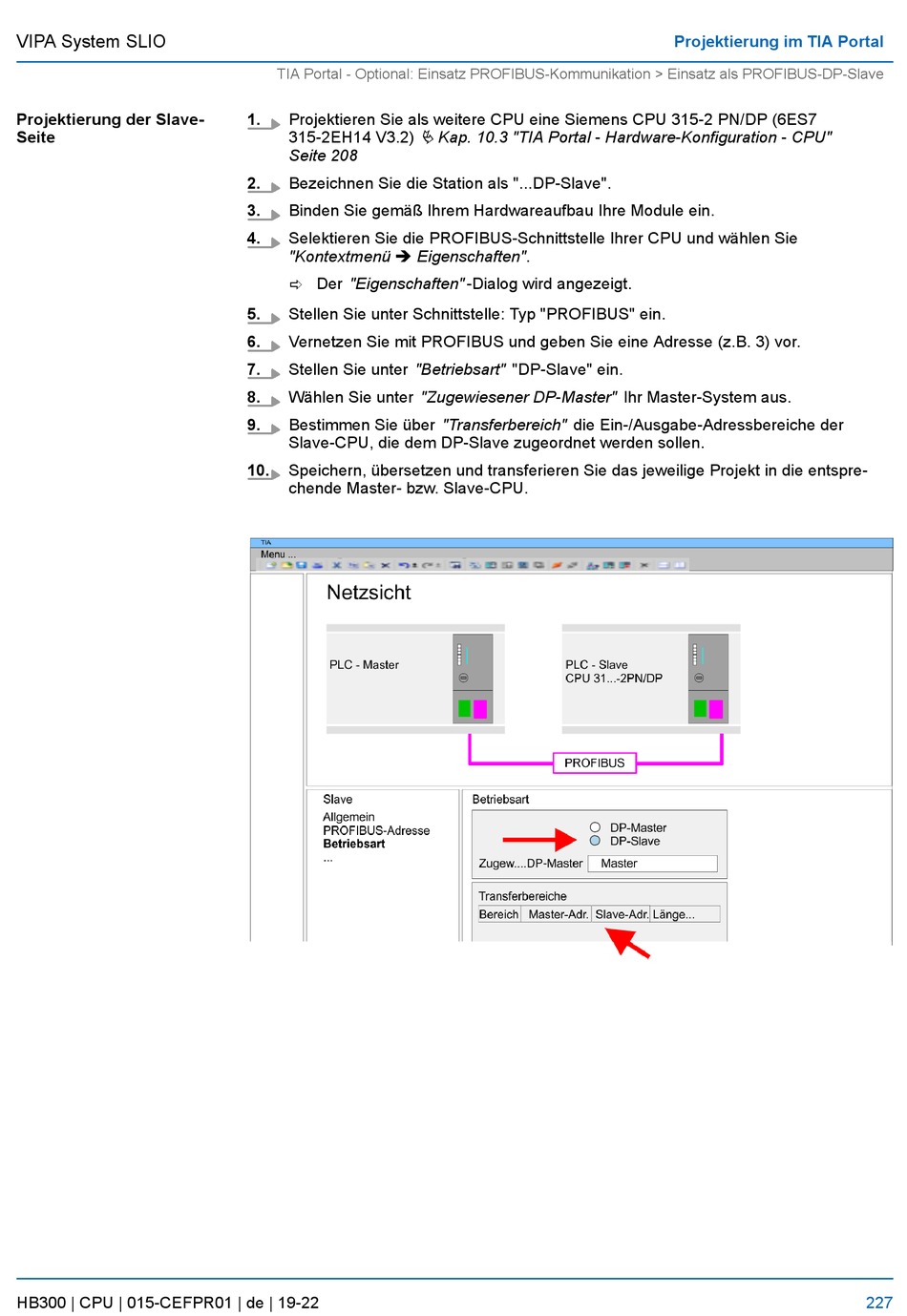

Projektierung der Slave-
Seite
HB300 | CPU | 015-CEFPR01 | de | 19-22
TIA Portal - Optional: Einsatz PROFIBUS-Kommunikation > Einsatz als PROFIBUS-DP-Slave
1.
Projektieren Sie als weitere CPU eine Siemens CPU 315-2 PN/DP (6ES7
315-2EH14 V3.2)
Ä Kap. 10.3 "TIA Portal - Hardware-Konfiguration - CPU"
Seite 208
2.
Bezeichnen Sie die Station als "...DP-Slave".
3.
Binden Sie gemäß Ihrem Hardwareaufbau Ihre Module ein.
4.
Selektieren Sie die PROFIBUS-Schnittstelle Ihrer CPU und wählen Sie
"Kontextmenü è Eigenschaften".
ð Der "Eigenschaften" -Dialog wird angezeigt.
5.
Stellen Sie unter Schnittstelle: Typ "PROFIBUS" ein.
6.
Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (z.B. 3) vor.
7.
Stellen Sie unter "Betriebsart" "DP-Slave" ein.
8.
Wählen Sie unter "Zugewiesener DP-Master" Ihr Master-System aus.
9.
Bestimmen Sie über "Transferbereich" die Ein-/Ausgabe-Adressbereiche der
Slave-CPU, die dem DP-Slave zugeordnet werden sollen.
10.
Speichern, übersetzen und transferieren Sie das jeweilige Projekt in die entspre-
chende Master- bzw. Slave-CPU.
Projektierung im TIA Portal
227
