VIPA System SLIO
4.6 Hardware-Konfiguration - I/O-Module
Hardware-Konfiguration
der Module
Parametrierung
Parametrierung zur Lauf-
zeit
HB300 | CPU | 015-CEFPR01 | de | 19-22

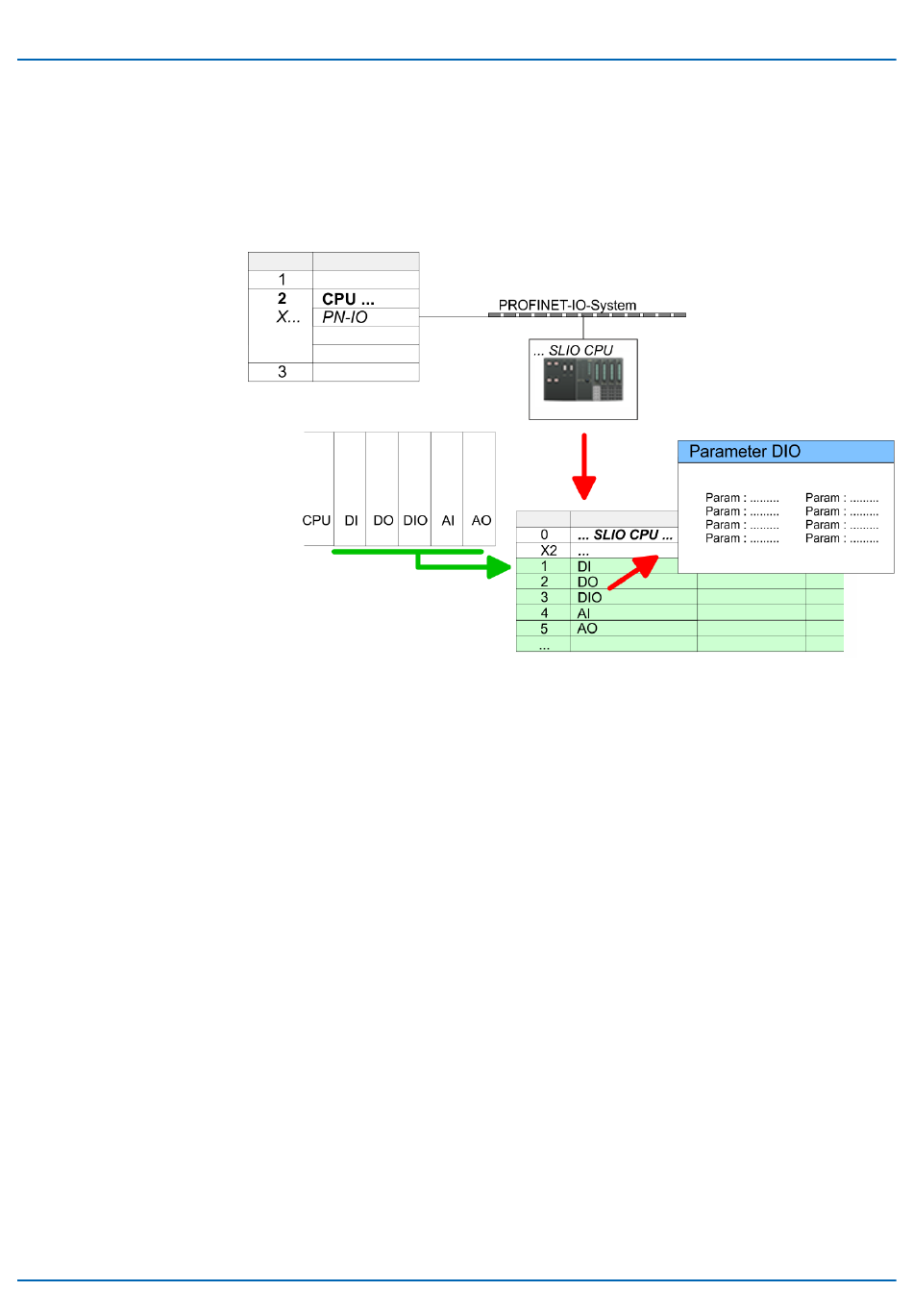

Binden Sie in der Steckplatzübersicht des PROFINET-IO-Device "VIPA SLIO CPU" ab
Steckplatz 1 Ihre System SLIO Module in der gesteckten Reihenfolge ein. Damit die
gesteckten Peripheriemodule gezielt angesprochen werden können, müssen ihnen
bestimmte Adressen in der CPU zugeordnet werden.
Zur Parametrierung doppelklicken Sie in Ihrer Steckplatzübersicht auf das zu parametrie-
rende Modul. Daraufhin öffnet sich ein Dialogfenster. Hier können Sie Ihre Parameterein-
stellungen vornehmen.
Unter Einsatz der SFCs 55, 56 und 57 können Sie zur Laufzeit Parameter ändern und an
die entsprechenden Module übertragen. Hierbei sind die modulspezifischen Parameter in
sogenannten "Datensätzen" abzulegen. Näheres zum Aufbau der Datensätze finden Sie
in der Beschreibung zu den Modulen.
Einsatz CPU 015-CEFPR01
Hardware-Konfiguration - I/O-Module
65
