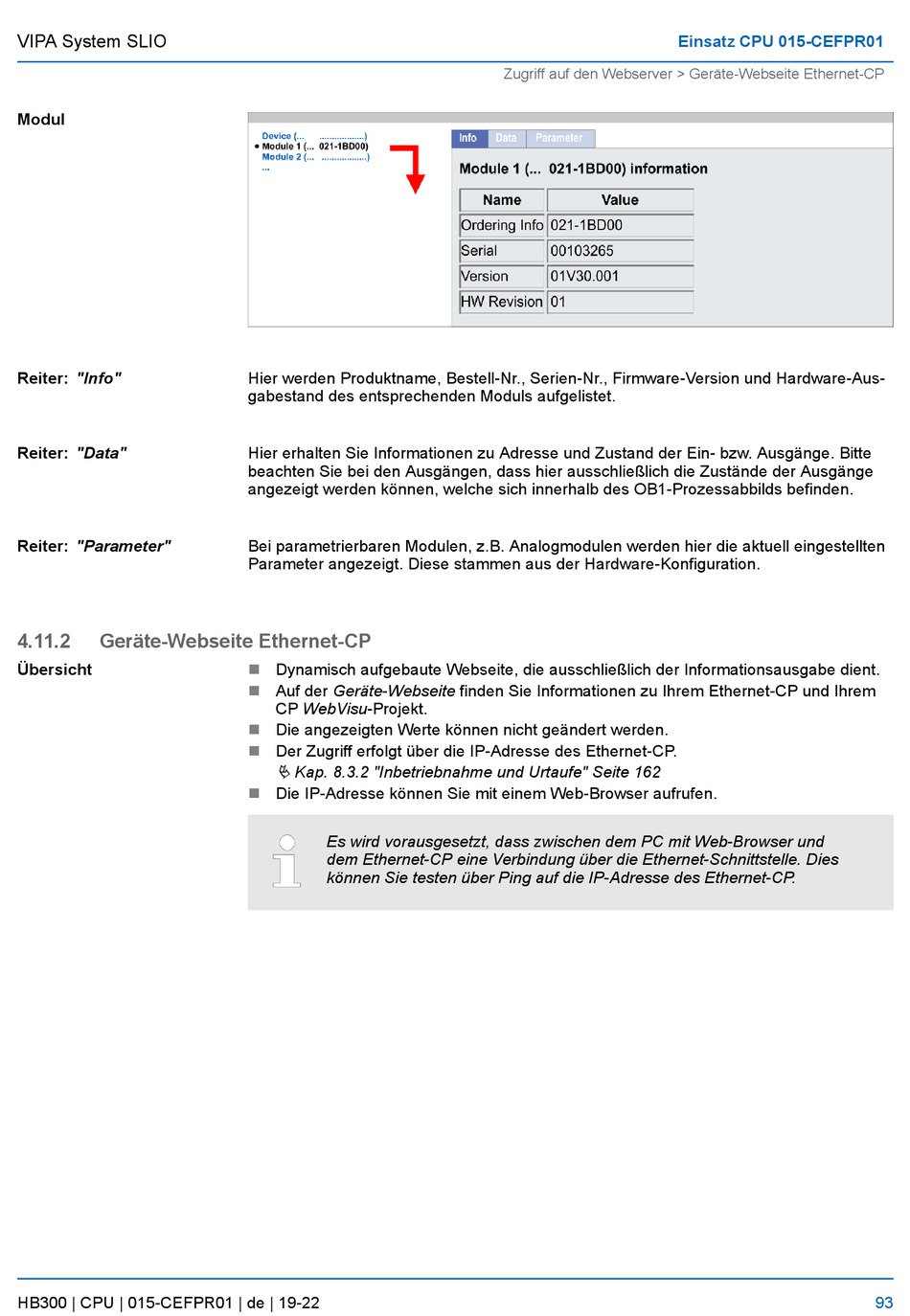

VIPA System SLIO
Modul
Reiter: "Info"
Reiter: "Data"
Reiter: "Parameter"
4.11.2
Geräte-Webseite Ethernet-CP
Übersicht
HB300 | CPU | 015-CEFPR01 | de | 19-22
Hier werden Produktname, Bestell-Nr., Serien-Nr., Firmware-Version und Hardware-Aus-
gabestand des entsprechenden Moduls aufgelistet.
Hier erhalten Sie Informationen zu Adresse und Zustand der Ein- bzw. Ausgänge. Bitte
beachten Sie bei den Ausgängen, dass hier ausschließlich die Zustände der Ausgänge
angezeigt werden können, welche sich innerhalb des OB1-Prozessabbilds befinden.
Bei parametrierbaren Modulen, z.B. Analogmodulen werden hier die aktuell eingestellten
Parameter angezeigt. Diese stammen aus der Hardware-Konfiguration.
n
Dynamisch aufgebaute Webseite, die ausschließlich der Informationsausgabe dient.
n
Auf der Geräte-Webseite finden Sie Informationen zu Ihrem Ethernet-CP und Ihrem
CP WebVisu-Projekt.
n
Die angezeigten Werte können nicht geändert werden.
n
Der Zugriff erfolgt über die IP-Adresse des Ethernet-CP.
Ä Kap. 8.3.2 "Inbetriebnahme und Urtaufe" Seite 162
n
Die IP-Adresse können Sie mit einem Web-Browser aufrufen.
Es wird vorausgesetzt, dass zwischen dem PC mit Web-Browser und
dem Ethernet-CP eine Verbindung über die Ethernet-Schnittstelle. Dies
können Sie testen über Ping auf die IP-Adresse des Ethernet-CP.
Zugriff auf den Webserver > Geräte-Webseite Ethernet-CP
Einsatz CPU 015-CEFPR01
93
