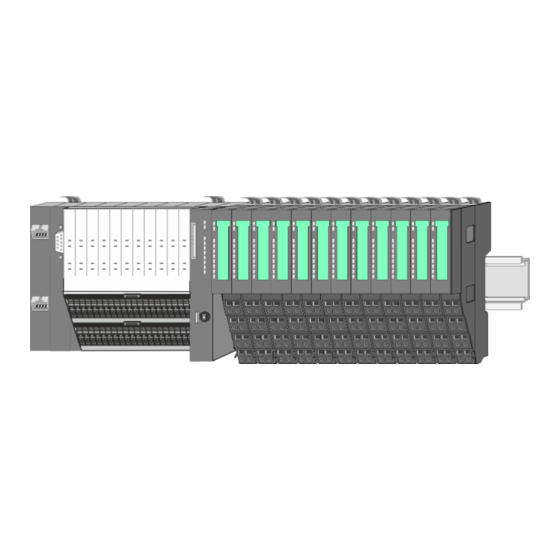

Seite 1 VIPA System SLIO CPU | 015-CEFPR01 | Handbuch HB300 | CPU | 015-CEFPR01 | de | 19-22 SPEED7 CPU 015PN www.vipa.com/de/service-support/handbuch...
Seite 2 VIPA GmbH Ohmstr. 4 91074 Herzogenaurach Telefon: 09132-744-0 Telefax: 09132-744-1864 E-Mail: info@vipa.com Internet: www.vipa.com 015-CEFPR01_000_CPU 015PN,10,DE - © 2019...
Seite 3: Inhaltsverzeichnis
VIPA System SLIO Inhaltsverzeichnis Inhaltsverzeichnis Allgemein........................ 7 1.1 Copyright © VIPA GmbH ................. 7 1.2 Über dieses Handbuch..................8 1.3 Sicherheitshinweise..................9 Grundlagen und Montage..................10 2.1 Sicherheitshinweis für den Benutzer.............. 10 2.2 Systemvorstellung..................11 2.2.1 Übersicht...................... 11 2.2.2 Komponenten....................12 2.2.3 Zubehör.......................
Seite 4 VIPA System SLIO Inhaltsverzeichnis 4.8.1 Parametrierung über Siemens CPU............69 4.8.2 Parameter CPU................... 70 4.8.3 Parameter für MPI/DP ................73 4.9 Einstellung VIPA-spezifische CPU-Parameter..........74 4.9.1 Free Module Mapping.................. 77 4.9.2 Zugriffseinstellungen................... 82 4.10 Projekt transferieren..................83 4.10.1 Transfer über MPI / optional PROFIBUS........... 83 4.10.2 Transfer über Ethernet................
Seite 5 VIPA System SLIO Inhaltsverzeichnis Einsatz Ethernet-Kommunikation - Produktiv..........140 7.1 Grundlagen - Industrial Ethernet in der Automatisierung......140 7.2 Grundlagen - ISO/OSI-Schichtenmodell............141 7.3 Grundlagen - Begriffe................... 143 7.4 Grundlagen - Protokolle................144 7.5 Grundlagen - IP-Adresse und Subnetz............145 7.6 Schnelleinstieg.....................
Seite 6 VIPA System SLIO Inhaltsverzeichnis 9.6.5 Status der WebVisu................... 199 9.7 SPEED7 Studio - Projekt transferieren............200 9.7.1 Transfer über MPI..................200 9.7.2 Transfer über Ethernet................202 9.7.3 Transfer über Speicherkarte..............203 Projektierung im TIA Portal................205 10.1 TIA Portal - Arbeitsumgebung ..............205 10.1.1 Allgemein....................
Seite 7: Allgemein
VIPA System SLIO Allgemein Copyright © VIPA GmbH Allgemein 1.1 Copyright © VIPA GmbH All Rights Reserved Dieses Dokument enthält geschützte Informationen von VIPA und darf außer in Überein- stimmung mit anwendbaren Vereinbarungen weder offengelegt noch benutzt werden. Dieses Material ist durch Urheberrechtsgesetze geschützt. Ohne schriftliches Einver- ständnis von VIPA und dem Besitzer dieses Materials darf dieses Material weder repro- duziert, verteilt, noch in keiner Form von keiner Einheit (sowohl VIPA-intern als auch - extern) geändert werden, es sei denn in Übereinstimmung mit anwendbaren...
Seite 8: Über Dieses Handbuch
VIPA System SLIO Allgemein Über dieses Handbuch Dokument-Support Wenden Sie sich an Ihre Landesvertretung der VIPA GmbH, wenn Sie Fehler anzeigen oder inhaltliche Fragen zu diesem Dokument stellen möchten. Ist eine solche Stelle nicht erreichbar, können Sie VIPA über folgenden Kontakt erreichen: VIPA GmbH, Ohmstraße 4, 91074 Herzogenaurach, Germany Telefax: +49 9132 744-1204 EMail: documentation@vipa.de...
Seite 9: Sicherheitshinweise
VIPA System SLIO Allgemein Sicherheitshinweise VORSICHT! Bei Nichtbefolgen sind Sachschäden möglich. Zusätzliche Informationen und nützliche Tipps. 1.3 Sicherheitshinweise Bestimmungsgemäße Ver- Das System ist konstruiert und gefertigt für: wendung Kommunikation und Prozesskontrolle Allgemeine Steuerungs- und Automatisierungsaufgaben den industriellen Einsatz den Betrieb innerhalb der in den technischen Daten spezifizierten Umgebungsbedin- gungen den Einbau in einen Schaltschrank GEFAHR!
Seite 10: Grundlagen Und Montage
VIPA System SLIO Grundlagen und Montage Sicherheitshinweis für den Benutzer Grundlagen und Montage 2.1 Sicherheitshinweis für den Benutzer Handhabung elektrosta- VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS-Technik bestückt. tisch gefährdeter Bau- Diese Bauelemente sind hoch empfindlich gegenüber Überspannungen, die z.B. bei gruppen elektrostatischer Entladung entstehen.
Seite 11: Systemvorstellung
VIPA System SLIO Grundlagen und Montage Systemvorstellung > Übersicht 2.2 Systemvorstellung 2.2.1 Übersicht Das System SLIO ist ein modular aufgebautes Automatisierungssystem für die Montage auf einer 35mm Tragschiene. Mittels der Peripherie-Module in 2-, 4- und 8-Kanalausfüh- rung können Sie dieses System passgenau an Ihre Automatisierungsaufgaben adap- tieren.
Seite 12: Komponenten
VIPA System SLIO Grundlagen und Montage Systemvorstellung > Komponenten 2.2.2 Komponenten CPU (Kopf-Modul) Bus-Koppler (Kopf-Modul) Zeilenanschaltung Peripherie-Module Zubehör VORSICHT! Beim Einsatz dürfen nur Module von VIPA kombiniert werden. Ein Misch- betrieb mit Modulen von Fremdherstellern ist nicht zulässig! CPU 01xC Bei der CPU 01xC sind CPU-Elektronik, Ein-/Ausgabe-Komponenten und Spannungsver- sorgung in ein Gehäuse integriert.
Seite 13: Zeilenanschaltung
VIPA System SLIO Grundlagen und Montage Systemvorstellung > Komponenten Bus-Koppler Beim Bus-Koppler sind Bus-Interface und Power-Modul in ein Gehäuse integriert. Das Bus-Interface bietet Anschluss an ein übergeordnetes Bus-System. Als Kopf-Modul werden über das integrierte Power-Modul zur Spannungsversorgung sowohl das Bus- Interface als auch die Elektronik der angebunden Peripherie-Module versorgt.
Seite 14: Zubehör
VIPA System SLIO Grundlagen und Montage Systemvorstellung > Zubehör Terminal-Modul Das Terminal-Modul bietet die Aufnahme für das Elektronik-Modul, beinhaltet den Rück- wandbus mit Spannungsversorgung für die Elektronik, die Anbindung an die DC 24V Leistungsversorgung und den treppenförmigen Klemmblock für die Verdrahtung. Zusätz- lich besitzt das Terminal-Modul ein Verriegelungssystem zur Fixierung auf einer Trag- schiene.
Seite 15: Hardware-Ausgabestand
VIPA System SLIO Grundlagen und Montage Systemvorstellung > Hardware-Ausgabestand Bus-Blende Bei jedem Kopf-Modul gehört zum Schutz der Bus-Kontakte eine Bus-Blende zum Liefer- umfang. Vor der Montage von System SLIO-Modulen ist die Bus-Blende am Kopf-Modul zu entfernen. Zum Schutz der Bus-Kontakte müssen Sie die Bus-Blende immer am äußersten Modul montieren.
Seite 16: Abmessungen
VIPA System SLIO Grundlagen und Montage Abmessungen 2.3 Abmessungen Maße CPU 01xC Maße CPU 01x Maße Bus-Koppler und Zeilenanschaltung Slave HB300 | CPU | 015-CEFPR01 | de | 19-22...
Seite 17 VIPA System SLIO Grundlagen und Montage Abmessungen Maße Zeilenanschaltung Master Maße Peripherie-Modul Maße Elektronik-Modul Maße in mm HB300 | CPU | 015-CEFPR01 | de | 19-22...
Seite 18: Montage
VIPA System SLIO Grundlagen und Montage Montage > Montage CPU 01x 2.4 Montage Voraussetzungen für den UL-konformen Betrieb – Verwenden Sie für die Spannungsversorgung ausschließlich SELV/ PELV-Netzteile. – Das System SLIO darf nur in einem Gehäuse gemäß IEC61010-1 9.3.2 c) eingebaut und betrieben werden. 2.4.1 Montage CPU 01x Die CPU besitzt Verriegelungshebel an der Oberseite.
Seite 19: Montage Peripherie-Module
VIPA System SLIO Grundlagen und Montage Montage > Montage CPU 01x Vorgehensweise Montieren Sie die Tragschiene! Bitte beachten Sie, dass Sie von der Mitte der Trag- schiene nach oben einen Montageabstand von mindestens 80mm und nach unten von 60mm bzw. 80mm bei Verwendung von Schirmschienen-Trägern einhalten. Klappen Sie die Verriegelungshebel der CPU nach oben, stecken Sie die CPU auf die Tragschiene und klappen Sie die Verriegelungshebel wieder nach unten.
Seite 20: Verdrahtung
VIPA System SLIO Grundlagen und Montage Verdrahtung Montieren Sie die gewünschten Peripherie-Module. Nachdem Sie Ihr Gesamt-System montiert haben, müssen Sie zum Schutz der Bus-Kontakte die Bus-Blende am äußersten Modul wieder stecken. Handelt es sich bei dem äußersten Modul um ein Klemmen-Modul, so ist zur Adaption der obere Teil der Bus-Blende abzubrechen.
Seite 21: Verdrahtung Cpu 01X
VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung CPU 01x 2.5.1 Verdrahtung CPU 01x Terminal-Modul Die System SLIO CPUs haben ein Power-Modul integriert. Bei der Verdrahtung werden Anschlussklemmen Anschlussklemmen mit Federklemmtechnik eingesetzt. Die Verdrahtung mit Federklemm- technik ermöglicht einen schnellen und einfachen Anschluss Ihrer Signal- und Versor- gungsleitungen.
Seite 22: Standard-Verdrahtung
VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung CPU 01x Standard-Verdrahtung (1) DC 24V für Leistungsversorgung I/O-Ebene (max. 10A) (2) DC 24V für Elektronikversorgung Bus-Koppler und I/O-Ebene PM - Power Modul Für Drähte mit einem Querschnitt von 0,08mm bis 1,5mm Pos.
Seite 23: Absicherung
VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung CPU 01x Absicherung Die Leistungsversorgung ist extern mit einer Sicherung entsprechend dem Maximal- strom abzusichern, d.h. max. 10A mit einer 10A-Sicherung (flink) bzw. einem Lei- tungsschutzschalter 10A Charakteristik Z. Es wird empfohlen die Elektronikversorgung für Bus-Koppler und I/O-Ebene extern mit einer 2A-Sicherung (flink) bzw.
Seite 24: Verdrahtung Peripherie-Module
VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung Peripherie-Module 2.5.2 Verdrahtung Peripherie-Module Terminal-Modul Anschlussklemmen VORSICHT! Keine gefährliche Spannungen anschließen! Sofern dies nicht ausdrücklich bei der entsprechenden Modulbeschrei- bung vermerkt ist, dürfen Sie an dem entsprechenden Terminal-Modul keine gefährlichen Spannungen anschließen! Bei der Verdrahtung von Terminal-Modulen kommen Anschlussklemmen mit Feder- klemmtechnik zum Einsatz.
Seite 25: Verdrahtung Power-Module
VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung Power-Module Zur Schirmauflage ist die Montage von Schirmschienen-Trägern erforderlich. Der Schirm- schienen-Träger (als Zubehör erhältlich) dient zur Aufnahme der Schirmschiene für den Anschluss von Kabelschirmen. Jedes System SLIO-Modul besitzt an der Unterseite Aufnehmer für Schirm- schienen-Träger.
Seite 26 VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung Power-Module Verdrahtung Vorgehens- weise Pin-Nr. am Steckverbinder Entriegelung für Schraubendreher Anschlussöffnung für Draht Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden Schraubendreher leicht schräg in die rechteckige Öffnung. Zum Öffnen der Kontakt- feder müssen Sie den Schraubendreher in die entgegengesetzte Richtung drücken und halten.
Seite 27 VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung Power-Module PM - Power Modul Für Drähte mit einem Querschnitt von 0,08mm bis 1,5mm Pos. Funktion Beschreibung nicht belegt DC 24V DC 24V für Leistungsversorgung GND für Leistungsversorgung Sys DC 24V DC 24V für Elektronikversorgung nicht belegt DC 24V...
Seite 28 VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung Power-Module Einsatz von Power- Das Power-Modul mit der Best.-Nr. 007-1AB00 setzen Sie ein, wenn die 10A für die Modulen Leistungsversorgung nicht mehr ausreichen. Sie haben so auch die Möglichkeit, Potenzialgruppen zu bilden. Das Power-Modul mit der Best.-Nr.
Seite 29: Demontage
VIPA System SLIO Grundlagen und Montage Demontage > Demontage CPU 01x Schirm auflegen Schirmschienen-Träger Schirmschiene (10mm x 3mm) Schirmanschlussklemme Kabelschirm Zur Schirmauflage ist die Montage von Schirmschienen-Trägern erforderlich. Der Schirm- schienen-Träger (als Zubehör erhältlich) dient zur Aufnahme der Schirmschiene für den Anschluss von Kabelschirmen.
Seite 30 VIPA System SLIO Grundlagen und Montage Demontage > Demontage CPU 01x Bei der Demontage und beim Austausch eines (Kopf)-Moduls oder einer Modulgruppe müssen Sie aus montagetechnischen Gründen immer das rechts daneben befindliche Elektronik-Modul entfernen! Nach der Montage kann es wieder gesteckt werden. Betätigen Sie die Entriegelung an der Unterseite des rechts neben der CPU befind- lichen Elektronik-Moduls und ziehen Sie dieses nach vorne ab.
Seite 31: Demontage Peripherie-Module
VIPA System SLIO Grundlagen und Montage Demontage > Demontage Peripherie-Module 2.6.2 Demontage Peripherie-Module Vorgehensweise Austausch eines Elek- Machen Sie Ihr System stromlos. tronik-Moduls Zum Austausch eines Elektronik-Moduls können Sie das Elektronik-Modul, nach Betätigung der Entriegelung an der Unterseite, nach vorne abziehen. Für die Montage schieben Sie das neue Elektronik-Modul in die Führungsschiene, bis dieses an der Unterseite am Terminal-Modul einrastet.
Seite 32: Austausch Einer Modulgruppe
VIPA System SLIO Grundlagen und Montage Demontage > Demontage Peripherie-Module Ziehen Sie das Modul nach vorne ab. Zur Montage klappen Sie den Verriegelungshebel des zu montierenden Moduls nach oben. Stecken Sie das zu montierende Modul in die Lücke zwischen die beiden Module und schieben Sie das Modul, geführt durch die Führungsleisten auf beiden Seiten, auf die Tragschiene.
Seite 33 VIPA System SLIO Grundlagen und Montage Demontage > Demontage Peripherie-Module Ziehen Sie die Modulgruppe nach vorne ab. Zur Montage klappen Sie alle Verriegelungshebel der zu montierenden Modul- gruppe nach oben. Stecken Sie die zu montierende Modulgruppe in die Lücke zwischen die beiden Module und schieben Sie die Modulgruppe, geführt durch die Führungsleisten auf beiden Seiten, auf die Tragschiene.
Seite 34: Easy Maintenance
VIPA System SLIO Grundlagen und Montage Demontage > Demontage Peripherie-Module 2.6.2.1 Easy Maintenance Übersicht Als Easy Maintenance wird die Unterstützung eines Modultauschs während des Betriebs bezeichnet, ohne das System neu starten zu müssen. Hierbei gibt es folgendes Ver- halten: Elektronik-Modul wird entfernt –...
Seite 35: Hilfe Zur Fehlersuche - Leds
VIPA System SLIO Grundlagen und Montage Hilfe zur Fehlersuche - LEDs 2.7 Hilfe zur Fehlersuche - LEDs Allgemein Jedes Modul besitzt auf der Frontseite die LEDs RUN und MF. Mittels dieser LEDs können Sie Fehler in Ihrem System bzw. fehlerhafte Module ermitteln. In den nachfolgenden Abbildungen werden blinkende LEDs mit ☼...
Seite 36: Aufbaurichtlinien
VIPA System SLIO Grundlagen und Montage Aufbaurichtlinien 2.8 Aufbaurichtlinien Allgemeines Die Aufbaurichtlinien enthalten Informationen über den störsicheren Aufbau eines SPS- Systems. Es werden die Wege beschrieben, wie Störungen in Ihre Steuerung gelangen können, wie die elektromagnetische Verträglichkeit (EMV) sicher gestellt werden kann und wie bei der Schirmung vorzugehen ist.
Seite 37 VIPA System SLIO Grundlagen und Montage Aufbaurichtlinien Achten Sie auf die einwandfreie Befestigung der Leitungsschirme. – Datenleitungen sind geschirmt zu verlegen. – Analogleitungen sind geschirmt zu verlegen. Bei der Übertragung von Signalen mit kleinen Amplituden kann das einseitige Auflegen des Schirms vorteilhaft sein. –...
Seite 38: Allgemeine Daten
VIPA System SLIO Grundlagen und Montage Allgemeine Daten VORSICHT! Bitte bei der Montage beachten! Bei Potenzialdifferenzen zwischen den Erdungspunkten kann über den beidseitig angeschlossenen Schirm ein Ausgleichsstrom fließen. Abhilfe: Potenzialausgleichsleitung. 2.9 Allgemeine Daten Konformität und Approbation Konformität 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie Approbation Siehe Technische Daten...
Seite 39 VIPA System SLIO Grundlagen und Montage Allgemeine Daten Umgebungsbedingungen gemäß EN 61131-2 Aufstellhöhe max. 2000m Mechanisch Schwingung EN 60068-2-6 1g, 9Hz ... 150Hz Schock EN 60068-2-27 15g, 11ms Montagebedingungen Einbauort Im Schaltschrank Einbaulage Horizontal und vertikal Norm Bemerkungen Störaussendung EN 61000-6-4 Class A (Industriebereich) Störfestigkeit EN 61000-6-2...
Seite 40: Hardwarebeschreibung
VIPA System SLIO Hardwarebeschreibung Leistungsmerkmale Hardwarebeschreibung 3.1 Leistungsmerkmale CPU 015-CEFPR01 SPEED7-Technologie integriert Programmierbar über VIPA SPEED7 Studio, Siemens SIMATIC Manager oder TIA Portal 256kByte Arbeitsspeicher integriert (128kByte Code, 128kByte Daten) Arbeitsspeicher erweiterbar bis max. 512kByte (256kByte Code, 256kByte Daten) 512kByte Ladespeicher integriert Steckplatz für externe Speichermedien (verriegelbar) Status-LEDs für Betriebszustand und Diagnose X1/X5: Ethernet-PG/OP-Kanal (Switch) für aktive und passive Kommunikation...
Seite 41: Aufbau
VIPA System SLIO Hardwarebeschreibung Aufbau > Basis CPU 3.2 Aufbau 3.2.1 Basis CPU CPU 015-CEFPR01 Verriegelungshebel Steckplatz für Speichermedien (verriegelbar) PLC: LEDs des CPU-Teils Beschriftungsstreifen Power-Modul LEDs Power-Modul Rückwandbus DC 24V Leistungsversorgung Power-Modul Entriegelung Power-Modul 10 X4: PROFINET-IO-Controller (Switch) 11 X1: Ethernet-PG/OP-Kanal (Switch) 12 X2: PtP(MPI)-Schnittstelle 13 X3: MPI(PB)-Schnittstelle 14 CP: LEDs PROFINET-IO-Controller...
Seite 42: Schnittstellen
VIPA System SLIO Hardwarebeschreibung Aufbau > Schnittstellen 3.2.2 Schnittstellen VORSICHT! CPU-Teil und Power-Modul dürfen nicht voneinander getrennt werden! Hier dürfen Sie lediglich das Elektronik-Modul tauschen! PM - Power Modul Für Drähte mit einem Querschnitt von 0,08mm bis 1,5mm Pos. Funktion Beschreibung nicht belegt DC 24V...
Seite 43 VIPA System SLIO Hardwarebeschreibung Aufbau > Schnittstellen Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstellungen besitzt der Ethernet-PG/OP-Kanal keine IP-Adresse. Damit Sie online über den Ethernet- PG/OP-Kanal auf die CPU zugreifen können, müssen Sie diesem mit Ihrem Projek- tiertool gültige IP-Adress-Parameter zuordnen. Diesen Vorgang nennt man "Initialisie- rung"...
Seite 44: Speichermanagement
VIPA System SLIO Hardwarebeschreibung Aufbau > Speichermanagement X3: MPI(PB)-Schnittstelle 9polige SubD-Buchse: (potenzialgetrennt): Die Schnittstelle unterstützt folgende Funktionalitäten, welche über das Submodul X1 "MPI/DP" in der Hardware-Konfiguration umschaltbar sind: Ä Kap. 4.15 "Rücksetzen auf MPI (default / nach Rücksetzen auf Werkseinstellung Werkseinstellung"...
Seite 45: Steckplatz Für Speichermedien
VIPA System SLIO Hardwarebeschreibung Aufbau > Betriebsartenschalter 3.2.4 Steckplatz für Speichermedien Übersicht Auf diesem Steckplatz können sie folgende Speichermedien stecken: VSD - VIPA SD-Card – Externe Speicherkarte für Programme und Firmware. VSC - VIPASetCard – Externe Speicherkarte (VSD) für Programme und Firmware mit der Möglichkeit zur Freischaltung optionaler Funktionen wie Arbeitsspeicher und Feldbusanschal- tungen.
Seite 46: Leds
VIPA System SLIO Hardwarebeschreibung Aufbau > LEDs 3.2.7 LEDs PLC: LEDs CPU CP: LEDs PROFINET-IO-Controller LEDs Power-Modul Farbe Funktion grün CPU - Power: Die CPU wird mit Spannung versorgt. Ä 47 CPU - System fault: Es ist ein Systemfehler aufgetreten. CPU - RUN: Die CPU befindet sich im Zustand RUN.
Seite 47 VIPA System SLIO Hardwarebeschreibung Aufbau > LEDs LEDs CPU Beschreibung grün gelb gelb gelb Bootvorgang nach NetzEIN - sobald die CPU intern mit 5V versorgt wird, leuchtet die grüne PW-LED (Power). Firmware wird geladen, hierbei flackert die SF-LED. Initialisierung: Phase 1 Initialisierung: Phase 2 Initialisierung: Phase 3 Initialisierung: Phase 4...
Seite 48 VIPA System SLIO Hardwarebeschreibung Aufbau > LEDs LEDs Ethernet-PG/OP- Kanal L/A1 Beschreibung L/A2 grün Der entsprechende Ethernet-PG/OP-Kanal ist physikalisch mit dem Ethernet verbunden. Der entsprechende Ethernet-PG/OP-Kanal ist nicht physikalisch mit dem Ethernet verbunden. Der entsprechende Ethernet-PG/OP-Kanal zeigt Ethernet-Aktivität an, hierbei flackert die LED. LEDs Power-Modul PWR IO Beschreibung...
Seite 49 VIPA System SLIO Hardwarebeschreibung Aufbau > LEDs LEDs PROFIBUS Abhängig von der Betriebsart geben die LEDs nach folgendem Schema Auskunft über den Betriebszustand des PROFIBUS-Teils: Beschreibung grün Master-Betrieb Master hat keine Projektierung, d.h. die Schnittstelle ist deaktiviert bzw. der Master ist ohne Slaves projek- tiert und nicht gestört.
Seite 50 VIPA System SLIO Hardwarebeschreibung Aufbau > LEDs LEDs PROFINET Bedeutung grün gelb PROFINET ist nicht projektiert. PROFINET ist konfiguriert mit gültigen Ethernet-Schnittstellen-Parametern, gültiger IP- Adresse und mindestens einem IO-Device. Busfehler, keine Verbindung zu Subnetz/Switch. Falsche Übertragungsgeschwindigkeit Vollduplexübertragung ist nicht aktiviert. Ausfall eines angeschlossenen IO-Device.
Seite 51: Technische Daten
VIPA System SLIO Hardwarebeschreibung Technische Daten 3.3 Technische Daten Artikelnr. 015-CEFPR01 Bezeichnung VIPA CPU 015PN Modulkennung Technische Daten Stromversorgung Versorgungsspannung (Nennwert) DC 24 V Versorgungsspannung (zulässiger Bereich) DC 20,4...28,8 V Verpolschutz ü Stromaufnahme (im Leerlauf) 150 mA Stromaufnahme (Nennwert) 1,1 A Einschaltstrom I²t 0,1 A²s...
Seite 52 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 015-CEFPR01 Versorgungsspannungsanzeige grüne LED Sammelfehleranzeige rote SF-LED Kanalfehleranzeige keine Befehlsbearbeitungszeiten Bitoperation, min. 0,01 µs Wortoperation, min. 0,01 µs Festpunktarithmetik, min. 0,01 µs Gleitpunktarithmetik, min. 0,06 µs Zeiten/Zähler und deren Remanenz Anzahl S7-Zähler S7-Zähler Remanenz einstellbar von 0 bis 512 S7-Zähler Remanenz voreingestellt Z0 ..
Seite 53 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 015-CEFPR01 maximale Schachtelungstiefe zusätzlich innerhalb Fehler Uhrzeit Uhr gepuffert ü Uhr Pufferungsdauer (min.) 30 d Art der Pufferung Goldcap Ladezeit für 50% Pufferungsdauer 15 min Ladezeit für 100% Pufferungsdauer Genauigkeit (max. Abweichung je Tag) 10 s Anzahl Betriebsstundenzähler Uhrzeit Synchronisation...
Seite 54 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 015-CEFPR01 Anzahl GD-Kreise max. Größe GD-Pakete, max. 22 Byte S7-Basis-Kommunikation ü S7-Basis-Kommunikation Nutzdaten je Auftrag 76 Byte S7-Kommunikation ü S7-Kommunikation als Server ü S7-Kommunikation als Client S7-Kommunikation Nutzdaten je Auftrag 160 Byte Anzahl Verbindungen gesamt Funktionalität Sub-D Schnittstellen Bezeichnung Physik...
Seite 55 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 015-CEFPR01 Routing ü Globale Datenkommunikation ü S7-Basis-Kommunikation ü S7-Kommunikation ü S7-Kommunikation als Server ü S7-Kommunikation als Client Übertragungsgeschwindigkeit, min. 19,2 kbit/s Übertragungsgeschwindigkeit, max. 12 Mbit/s Funktionalität PROFIBUS Master max. Anzahl Verbindungen PG/OP Kommunikation ü...
Seite 56 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 015-CEFPR01 Übertragungsgeschwindigkeit, max. 12 Mbit/s Automatische Baudratesuche Übergabespeicher Eingänge, max. 244 Byte Übergabespeicher Ausgänge, max. 244 Byte Adressbereiche, max. Nutzdaten je Adressbereich, max. 32 Byte Funktionalität RJ45 Schnittstellen Bezeichnung X1/X5 Physik Ethernet 10/100 MBit Switch Anschluss 2 x RJ45 Potenzialgetrennt...
Seite 57 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 015-CEFPR01 Protokoll STX/ETX ü Protokoll 3964(R) ü Protokoll RK512 Protokoll USS Master ü Protokoll Modbus Master ü Protokoll Modbus Slave ü Spezielle Protokolle Leistungsdaten PROFINET I/O-Controller über CP Realtime Class Conformance Class PROFINET IO Anzahl der PN IO-Devices IRT Unterstützung Shared Device Unterstützung...
Seite 58 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 015-CEFPR01 NCM Diagnose Ethernet Kommunikations CP Anzahl projektierbarer Verbindungen, max. Anzahl via NetPro projektierbarer Verbindungen, max. S7-Verbindungen BSEND, BRCV, GET, PUT, Verbindungsaufbau aktiv und passiv Nutzdaten je S7-Verbindung, max. 32 KB TCP-Verbindungen FETCH PASSIV, WRITE PASSIV, Verbindungsaufbau passiv über Hantierungsbaustein Nutzdaten je TCP-Verbindung, max.
Seite 59 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 015-CEFPR01 ISO on TCP Verbindungen (RFC 1006) FETCH PASSIV, WRITE PASSIV, Verbindungsaufbau passiv über Hantierungsbaustein Nutzdaten je ISO-Verbindung, max. 8 KB Ethernet Offene Kommunikation über PG/OP Anzahl projektierbarer Verbindungen, max. ISO on TCP Verbindungen (RFC 1006) TSEND, TRCV, TCON, TDISCON Nutzdaten je ISO on TCP-Verbindung, max.
Seite 60: Einsatz Cpu 015-Cefpr01
VIPA System SLIO Einsatz CPU 015-CEFPR01 Anlaufverhalten Einsatz CPU 015-CEFPR01 4.1 Bitte beachten! Die nachfolgenden Beschreibungen beziehen sich immer auf den Einsatz im Siemens SIMATIC Manager. Informationen zum Einsatz im VIPA SPEED7 Studio bzw. Siemens TIA Portal finden Sie hier: Ä...
Seite 61: Adressierung
VIPA System SLIO Einsatz CPU 015-CEFPR01 Adressierung > Adressierung Rückwandbus Peripherie 4.4 Adressierung 4.4.1 Übersicht Damit die gesteckten Peripheriemodule gezielt angesprochen werden können, müssen ihnen bestimmte Adressen in der CPU zugeordnet werden. Diese Adresszuordnung liegt in der CPU als Hardware-Konfiguration vor. Sofern keine Hardware-Konfiguration vorliegt vergibt die CPU steckplatzabhängig automatisch von 0 an aufsteigend Peripheriead- ressen für die gesteckten digitalen Ein- /Ausgabe-Module und gesteckte Analog-Module werden auf geraden Adressen ab 256 abgelegt.
Seite 62: Beispiel Automatische Adressierung
VIPA System SLIO Einsatz CPU 015-CEFPR01 Hardware-Konfiguration - CPU Automatische Adressie- Falls Sie keine Hardware-Konfiguration verwenden möchten, tritt eine automatische rung Adressierung in Kraft. Hierbei erfolgt die Adressbelegung nach folgenden Vorgaben: Den zentral gesteckten Modulen werden beginnend mit Steckplatz 1 aufsteigende logische Adressen zugeordnet.
Seite 63 VIPA System SLIO Einsatz CPU 015-CEFPR01 Hardware-Konfiguration - CPU Schließen Sie alle Projekte. Gehen Sie auf "Extras è GSD-Dateien installieren" Navigieren Sie in Ihr Arbeitsverzeichnis und installieren Sie die entsprechende GSDML-Datei. ð Nach der Installation finden Sie das entsprechende PROFINET IO Device unter "PROFINET IO è...
Seite 64 VIPA System SLIO Einsatz CPU 015-CEFPR01 Hardware-Konfiguration - CPU Navigieren Sie im Hardware-Katalog in das Verzeichnis "PROFINET IO è Weitere Feldgeräte è I/O è VIPA SLIO System" und binden Sie das IO Device "015-CEFPR01 CPU" an Ihr PROFINET-System an. ð In der Steckplatzübersicht des PROFINET IO Device "VIPA SLIO CPU" ist auf Steckplatz 0 die CPU bereits vorplatziert.
Seite 65: Hardware-Konfiguration - I/O-Module
VIPA System SLIO Einsatz CPU 015-CEFPR01 Hardware-Konfiguration - I/O-Module 4.6 Hardware-Konfiguration - I/O-Module Hardware-Konfiguration Binden Sie in der Steckplatzübersicht des PROFINET-IO-Device "VIPA SLIO CPU" ab der Module Steckplatz 1 Ihre System SLIO Module in der gesteckten Reihenfolge ein. Damit die gesteckten Peripheriemodule gezielt angesprochen werden können, müssen ihnen bestimmte Adressen in der CPU zugeordnet werden.
Seite 66: Hardware-Konfiguration - Ethernet-Pg/Op-Kanal
VIPA System SLIO Einsatz CPU 015-CEFPR01 Hardware-Konfiguration - Ethernet-PG/OP-Kanal 4.7 Hardware-Konfiguration - Ethernet-PG/OP-Kanal Übersicht Bitte beachten! – Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstel- lungen besitzt die Ethernet-Schnittstelle keine IP-Adresse. – Damit Sie online auf diese zugreifen können, müssen Sie dieser mit- tels "Initialisierung"...
Seite 67 VIPA System SLIO Einsatz CPU 015-CEFPR01 Hardware-Konfiguration - Ethernet-PG/OP-Kanal "Urtaufe" über Zielsystem- Die Urtaufe über die Zielsystemfunktion erfolgt nach folgender Vorgehensweise: funktionen Ermitteln Sie die aktuelle Ethernet (MAC) Adresse Ihres Ethernet PG/OP-Kanals. Sie finden diese auf der Frontseite Ihrer CPU mit der Bezeichnung "MAC PG/ OP: ...".
Seite 68: Ip-Adress-Parameter In Projekt Übernehmen
VIPA System SLIO Einsatz CPU 015-CEFPR01 Hardware-Konfiguration - Ethernet-PG/OP-Kanal IP-Adress-Parameter in Öffnen Sie den Siemens Hardware-Konfigurator und projektieren Sie die Siemens Projekt übernehmen CPU 315-2 PN/DP (6ES7 315-2EH14 V3.2). Platzieren Sie für den Ethernet-PG/OP-Kanal auf Steckplatz 4 den Siemens CP 343-1 (SIMATIC 300 \ CP 300 \ Industrial Ethernet \CP 343-1 \ 6GK7 343-1EX30 0XE0 V3.0).
Seite 69: Uhrzeitsynchronisation
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung Standard CPU-Parameter > Parametrierung über Siemens CPU 4.7.1 Uhrzeitsynchronisation NTP-Verfahren Beim NTP-Verfahren (Network Time Protocol) sendet die Baugruppe als Client in regel- mäßigen Zeitabständen Uhrzeitanfragen an die konfigurierten NTP-Server im angebun- denen Subnetz. Sie können bis zu 4 NTP-Server konfigurieren. Anhand der Antworten der Server wird die zuverlässigste und genaueste Uhrzeit ermittelt.
Seite 70: Parameter Cpu
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung Standard CPU-Parameter > Parameter CPU 4.8.2 Parameter CPU Parameter, die unterstützt Die CPU wertet nicht alle Parameter aus, welche Sie bei der Hardware-Konfiguration ein- werden stellen können. Die Parameter folgender Register werden aktuell nicht unterstützt: Takt- synchronalarme, Kommunikation und Web.
Seite 71 VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung Standard CPU-Parameter > Parameter CPU Zyklus / Taktmerker OB1-Prozessabbild zyklisch aktualisieren – Dieser Parameter ist nicht relevant. Zyklusüberwachungszeit – Hier geben Sie die Zyklusüberwachungszeit in ms ein. – Wenn die Zykluszeit die Zyklusüberwachungszeit überschreitet, geht die CPU in STOP.
Seite 72 VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung Standard CPU-Parameter > Parameter CPU Ausführung – Hier wählen Sie aus, wie oft die Alarme ausgeführt werden sollen. – Die Intervalle von minütlich bis jährlich beziehen sich auf die Einstellungen unter Startdatum und Uhrzeit. Startdatum/Uhrzeit –...
Seite 73: Parameter Für Mpi/Dp
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung Standard CPU-Parameter > Parameter für MPI/DP Schutz Schutzstufe – Hier können Sie eine von 3 Schutzstufen einstellen, um die CPU vor unbefugtem Zugriff zu schützen. – Schutzstufe 1 (voreingestellt): kein Passwort parametrierbar; keine Einschränkungen –...
Seite 74: Einstellung Vipa-Spezifische Cpu-Parameter
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter 4.9 Einstellung VIPA-spezifische CPU-Parameter Übersicht Mit Ausnahme der VIPA-spezifischen CPU-Parameter erfolgt die CPU-Parametrierung im Parameter-Dialog der Siemens CPU 315-2 PN/DP. Nach der Hardware-Konfiguration der CPU können Sie über die CPU im virtuellen IO-Device "VIPA SLIO CPU" die Parameter einstellen.
Seite 75 VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter Im Eigenschaften-Dialog der VIPA-CPU haben Sie Funktion X2 Zugriff auf die nachfol- – Funktionalität der PtP(MPI)-Schnittstelle X2 gend aufgeführten Para- – PtP (default): In dieser Betriebsart arbeitet die RS485-Schnittstelle als Schnitt- meter stelle für serielle Punkt-zu- Punkt-Kommunikation.
Seite 76 VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter Diverse Direct DX transition - ist dieser Parameter aktiviert, zeigt der integrierte PROFIBUS- DP-Master, sofern dieser mittels VSC aktiviert wurde, folgendes Verhalten: – Solange sich ein DP-Slave im Data Exchange befindet, d.h. in den DP-Slave Normdiagnosedaten haben Byte 0, Bit 1 und Byte 1, Bit 0 jeweils den Zustand 0, wird dieser DP-Slave direkt vom DP-Master in den Data Exchange übernommen.
Seite 77: Free Module Mapping
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter > Free Module Mapping 4.9.1 Free Module Mapping 4.9.1.1 Übersicht Free Module Mapping - Mit FMM können Sie, ohne Anpassung Ihres Anwenderprogramms, die CPU in ver- schiedenen Hardware-Varianten betreiben. Sie müssen lediglich bei der Konfiguration der Hardware-Varianten die FMM-Konfiguration in der CPU anpassen.
Seite 78: Konfiguration
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter > Free Module Mapping 4.9.1.2 FMM-Konfiguration Konfiguration Das Mapping der Module wird als Konfiguration durch den 64Byte großen Datensatz 0x7F bestimmt. Der Datensatz wird remanent in der CPU gespeichert. Der Datensatz muss vom Anwenderprogramm mittels Schreibbefehl an die CPU übergeben werden.
Seite 79: Beispiele
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter > Free Module Mapping 4.9.1.3 Beispiele (1): Soll-Konfiguration Slot soll Slot - Das Mapping bezieht sich immer auf den Steckplatz (Slot) der Soll-Konfigura- soll tion. Ausgehend von der Soll-Konfiguration soll an nachfolgenden Beispielen gezeigt werden, wie die Mapping-Werte für die Hardware-Varianten zu ermitteln sind.
Seite 80 VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter > Free Module Mapping Variante 2: Vertauschte Slots und es fehlen Module (1): Soll-Konfiguration Slot Slot Datensatz 0x7F soll (2): Ist-Konfiguration Byte Mapping 0x01 0xFF 0x02 0x03 0x04 0xFF Bestimmung der Mapping-Werte von Datensatz 0x7F: Byte 0: Das Modul von Slot = 1 befindet sich in der Ist-Konfiguration auf Slot = 1 à...
Seite 81 VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter > Free Module Mapping Variante 3: Module werden ignoriert (1): Soll-Konfiguration Slot Slot Datensatz 0x7F soll (2): Ist-Konfiguration Byte Mapping leer 0x00 leer 0x00 0x03 0x04 0x05 0x06 Bestimmung der Mapping-Werte von Datensatz 0x7F: Byte 0: Das Modul von Slot = 1 wird in der Ist-Konfiguration ignoriert à...
Seite 82: Zugriffseinstellungen
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einstellung VIPA-spezifische CPU-Parameter > Zugriffseinstellungen 4.9.2 Zugriffseinstellungen Übersicht Mittels der "Zugriffseinstellung" können Sie den Zugriff auf Ports bzw. über Protokolle einschränken. Die CPU hat eine Geräte-Webseite integriert, die über den Reiter "Access Ä Kap. 4.11.1 "Geräte-Webseite Ways"...
Seite 83: Projekt Transferieren
VIPA System SLIO Einsatz CPU 015-CEFPR01 Projekt transferieren > Transfer über MPI / optional PROFIBUS MPI Protokoll via X2/X3 Globaldatenkommunikation - Protokoll für den zyklischen Datenaustausch zwischen CPUs über die MPI-Schnittstelle. 4.10 Projekt transferieren Übersicht Sie haben folgende Möglichkeiten für den Projekt-Transfer in die CPU: Transfer über MPI (optional über PROFIBUS) Transfer über Ethernet Transfer über Speicherkarte...
Seite 84: Vorgehensweise Transfer Über Mpi-Schnittstelle
VIPA System SLIO Einsatz CPU 015-CEFPR01 Projekt transferieren > Transfer über MPI / optional PROFIBUS MPI-Programmierkabel Mit Schalter Abschlusswiderstand aktivieren MPI/PROFIBUS-Netz Vorgehensweise Transfer Verbinden Sie Ihren PC über ein MPI-Programmierkabel mit der MPI-Buchse Ihrer über MPI-Schnittstelle CPU. Laden Sie im Siemens SIMATIC Manager Ihr Projekt. Wählen Sie im Menü...
Seite 85: Vorgehensweise Transfer Über Profibus-Schnittstelle
VIPA System SLIO Einsatz CPU 015-CEFPR01 Projekt transferieren > Transfer über Ethernet Vorgehensweise Transfer über PROFIBUS-Schnitt- Damit Sie die Schnittstelle in die PROFIBUS-Funktionalität umschalten stelle können, müssen Sie die entsprechende Bus-Funktionalität mittels einer VSC-Speicherkarte von VIPA aktivieren. Durch Stecken der VSC-Spei- cherkarte und anschließendem Urlöschen wird die Funktion aktiviert.
Seite 86: Transfer Über Speicherkarte
VIPA System SLIO Einsatz CPU 015-CEFPR01 Projekt transferieren > Transfer über Speicherkarte Gehen Sie auf "Zielsystem è Laden in Baugruppe " es öffnet sich das Dialog- fenster "Zielbaugruppe auswählen". Wählen Sie die Zielbaugruppe aus und geben Sie als Teilnehmeradresse die IP-Adress-Parameter des entsprechenden Ethernet- Schnittstelle an.
Seite 87: Zugriff Auf Den Webserver
VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite CPU 4.11 Zugriff auf den Webserver Übersicht Die CPU hat einen Web-Server integriert. Dieser bietet folgenden Zugriff: über Ethernet-PG/OP-Kanal – Geräte-Webseite der CPU – CPU WebVisu-Projekt über Ethernet-CP –...
Seite 88 VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite CPU Name Value (Wert) Software 2.6.1 CPU Firmware-Version Package Pb000272.pkb Dateiname für das Firmwareupdate Mit [Expert View] gelangen Sie in die erweiterte "Experten"-Übersicht. Runtime Information Operation Mode Betriebsart Mode Switch RUNP System Time...
Seite 89 VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite CPU VSC Information VSC Product Number 955-C000M20 Informationen über VSC VSC Product S/N 00001055 Memory Extension 64 kByte Profibus PB Master Active Feature Set Information Status Media present Informationen über freigeschaltete Funktionen VSC Product Number 955-C000M20...
Seite 90 VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite CPU CPU Firmware Information File System V1.0.2 Name, Firmware-Version, Package PRODUCT VIPA 015-CEFPR01 V2.6.1 Pb000272.pkb HARDWARE V0.1.0.0 Angaben für den Support 5841L-V10 MX000311.003 BOOTLOADER Bx000645 V125 Bx000501 V2.2.5.0 Ax000136 V1.0.6.0 Ax000150...
Seite 91 VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite CPU Damit Ihre CPU ein WebVisu-Projekt verarbeiten kann, müssen Sie die Ä Kap. 9.6.1 "WebVisu-Funktionalität WebVisu-Funktionalität aktivieren. aktivieren" Seite 195 General Information Feature – activated: Die WebVisu-Funktionalität ist aktiviert. –...
Seite 92 VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite CPU Subscribed strings: Anzahl der Strings bzw. Zeichenketten. – free: Hier erfolgt keine Anzeige. – used: Anzahl verwendeter Strings. – max.: Hier erfolgt keine Anzeige. WebVisu Project: Angabe zur Speicherbelegung für das WebVisu-Projekt. –...
Seite 93: Geräte-Webseite Ethernet-Cp
VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite Ethernet-CP Modul Reiter: "Info" Hier werden Produktname, Bestell-Nr., Serien-Nr., Firmware-Version und Hardware-Aus- gabestand des entsprechenden Moduls aufgelistet. Reiter: "Data" Hier erhalten Sie Informationen zu Adresse und Zustand der Ein- bzw. Ausgänge. Bitte beachten Sie bei den Ausgängen, dass hier ausschließlich die Zustände der Ausgänge angezeigt werden können, welche sich innerhalb des OB1-Prozessabbilds befinden.
Seite 94 VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite Ethernet-CP 4.11.2.1 Webseite bei angewähltem CP Reiter: Info VIPA 015-CEFPR01 CP - Information Name Value (Wert) Ordering number 015-CEFPR01 Bestellnummer der CPU Serial Seriennummer der CPU Software V2.6.1 CP Firmware-Version Mit [Expert View] gelangen Sie in die erweiterte "Experten"-Übersicht.
Seite 95 VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite Ethernet-CP Firmware Information Ethernet-CP Package File Name Px000266.pkg Package-Version Firmware File Name Bb000714 Firmware-Name Firmware Version 2.6.1 Firmware-Version ARM Processor Load Ethernet-CP Measurement Cycle Time 100 ms Angaben für den Support Last Value Average Of Last 10 Values Minimum Load...
Seite 96 VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > Geräte-Webseite Ethernet-CP 4.11.2.1.1 Reiter: "WebVisu" Hier werden Informationen über die Web-Visualisierung ( "WebVisu" ) des Ethernet-CP dargestellt. Die Erstellung eines "WebVisu" -Projekts für den CP ist ausschließlich mit dem SPEED7 Studio ab V1.7.0 möglich. Damit Ihre CPU ein WebVisu-Projekt verarbeiten kann, müssen Sie die WebVisu-Funktionalität aktivieren.
Seite 97: Webvisu-Projekt
VIPA System SLIO Einsatz CPU 015-CEFPR01 Zugriff auf den Webserver > WebVisu-Projekt Subscribed strings: Anzahl der Strings bzw. Zeichenketten. – free: Hier erfolgt keine Anzeige. – used: Anzahl verwendeter Strings. – max.: Hier erfolgt keine Anzeige. WebVisu Project: Angabe zur Speicherbelegung für das WebVisu-Projekt. –...
Seite 98: Betriebszustände
VIPA System SLIO Einsatz CPU 015-CEFPR01 Betriebszustände > Übersicht 4.12 Betriebszustände 4.12.1 Übersicht Die CPU kennt 4 Betriebszustände: Betriebszustand STOP Betriebszustand ANLAUF (OB 100 - Neustart / OB 102 - Kaltstart *) Betriebszustand RUN Betriebszustand HALT In den Betriebszuständen ANLAUF und RUN können bestimmte Ereignisse auftreten, auf die das Systemprogramm reagieren muss.
Seite 99: Voraussetzung
VIPA System SLIO Einsatz CPU 015-CEFPR01 Betriebszustände > Übersicht RUN-LED an STOP-LED aus Betriebszustand HALT Die CPU bietet Ihnen die Möglichkeit bis zu 3 Haltepunkte zur Programmdiagnose einzu- setzen. Das Setzen und Löschen von Haltepunkten erfolgt in Ihrer Programmierumge- bung. Sobald ein Haltepunkt erreicht ist, können Sie schrittweise Ihre Befehlszeilen abar- beiten.
Seite 100: Funktionssicherheit
VIPA System SLIO Einsatz CPU 015-CEFPR01 Betriebszustände > Funktionssicherheit 4.12.2 Funktionssicherheit Die CPUs besitzen Sicherheitsmechanismen, wie einen Watchdog (100ms) und eine parametrierbare Zykluszeitüberwachung (parametrierbar min. 1ms), die im Fehlerfall die CPU stoppen bzw. einen RESET auf der CPU durchführen und diese in einen definierten STOP-Zustand versetzen.
Seite 101: Urlöschen
VIPA System SLIO Einsatz CPU 015-CEFPR01 Urlöschen 4.13 Urlöschen Übersicht Beim Urlöschen wird der komplette Anwenderspeicher gelöscht. Ihre Daten auf der Spei- cherkarte bleiben erhalten. Sie haben 2 Möglichkeiten zum Urlöschen: Urlöschen über Betriebsartenschalter Urlöschen über Konfigurations-Software wie z.B. Siemens SIMATIC Manager Vor dem Laden Ihres Anwenderprogramms in Ihre CPU sollten Sie die CPU immer urlöschen, um sicherzustellen, dass sich kein alter Baustein mehr in Ihrer CPU befindet.
Seite 102: Rücksetzen Auf Werkseinstellung
VIPA System SLIO Einsatz CPU 015-CEFPR01 Firmwareupdate Rücksetzen auf Werksein- Das Rücksetzen auf Werkseinstellung löscht das interne RAM der CPU vollständig und stellung bringt diese zurück in den Auslieferungszustand. Bitte beachten Sie, dass hierbei auch Ä Kap. 4.15 "Rücksetzen auf die MPI-Adresse defaultmäßig auf 2 zurückgestellt wird! Werkseinstellung"...
Seite 103: Firmwareupdate Online
VIPA System SLIO Einsatz CPU 015-CEFPR01 Firmwareupdate > Firmwareupdate online Name Value (Wert) Software 2.6.1 CPU Firmware-Version Package Pb000272.pkb Dateiname für das Firmwareupdate Aktuelle Firmware auf Die aktuellsten Firmwarestände finden Sie auf www.vipa.com im Service-Bereich. Bei- www.vipa.com spielsweise ist für den Firmwareupdate der CPU 015-CEFPR01 und ihrer Komponenten für den Ausgabestand 01 folgende Datei erforderlich: CPU 015PN, Ausgabestand 01: Pb000272.pkb VORSICHT!
Seite 104: Firmware-Update Durchführen
VIPA System SLIO Einsatz CPU 015-CEFPR01 Firmwareupdate > Firmwareupdate mittels Speicherkarte Firmwareupdate durch- führen Bringen Sie den Betriebsartenschalter Ihrer CPU in Stellung STOP. Ä Kap. 4.13 "Urlöschen" Seite 101 Führen Sie Urlöschen durch. Öffnen Sie die Webseite der CPU und wählen Sie den Reiter "Firmware" an. Klicken Sie auf "Durchsuchen ..."...
Seite 105 VIPA System SLIO Einsatz CPU 015-CEFPR01 Firmwareupdate > Firmwareupdate mittels Speicherkarte VORSICHT! Beim Firmwareupdate wird automatisch ein Urlöschen durchgeführt. Sollte sich Ihr Programm nur im Ladespeicher der CPU befinden, so wird es hierbei gelöscht! Sichern Sie Ihr Programm, bevor Sie ein Firmwa- reupdate durchführen! Firmware von Speicher- karte in CPU übertragen...
Seite 106: Rücksetzen Auf Werkseinstellung
VIPA System SLIO Einsatz CPU 015-CEFPR01 Rücksetzen auf Werkseinstellung 4.15 Rücksetzen auf Werkseinstellung Vorgehensweise Die folgende Vorgehensweise löscht das interne RAM der CPU vollständig und bringt diese zurück in den Auslieferungszustand. Bitte beachten Sie, dass hierbei auch die MPI-Adresse auf 2 und die IP-Adresse des Ethernet-PG/OP-Kanals auf 0.0.0.0 zurückgestellt wird! Sie können auch das Rücksetzen auf Werkseinstellung mit dem Kommando FACTORY_RESET ausführen.
Seite 107: Einsatz Speichermedien - Vsd, Vsc
VIPA System SLIO Einsatz CPU 015-CEFPR01 Einsatz Speichermedien - VSD, VSC 4.16 Einsatz Speichermedien - VSD, VSC Übersicht Auf der Frontseite der CPU befindet sich ein Steckplatz für Speichermedien. Hier können sie folgende Speichermedien stecken: VSD - VIPA SD-Card – Externe Speicherkarte für Programme und Firmware.
Seite 108 VIPA System SLIO Einsatz CPU 015-CEFPR01 Einsatz Speichermedien - VSD, VSC VORSICHT! Bitte beachten Sie, dass sobald Sie eine Freischaltung optionaler Funkti- onen auf Ihrer CPU durchgeführt haben, die VSC gesteckt bleiben muss. Ansonsten leuchtet die SF-LED und die CPU geht nach 72 Stunden in STOP.
Seite 109: Erweiterter Know-How-Schutz
VIPA System SLIO Einsatz CPU 015-CEFPR01 Erweiterter Know-how-Schutz 4.17 Erweiterter Know-how-Schutz Übersicht Bitte beachten Sie, dass diese Funktionalität vom Siemens TIA Portal nicht unterstützt wird! Neben dem "Standard" Know-how-Schutz besitzen die CPUs von VIPA einen "erwei- terten" Know-how-Schutz, der einen sicheren Baustein-Schutz vor Zugriff Dritter bietet. Standard-Schutz –...
Seite 110: Cmd - Autobefehle
VIPA System SLIO Einsatz CPU 015-CEFPR01 CMD - Autobefehle Einsatz von geschützten Da beim Auslesen eines "protected" Bausteins aus der CPU die Symbol-Bezeichnungen Bausteinen fehlen, ist es ratsam dem Endanwender die "Bausteinhüllen" zur Verfügung zu stellen. Erstellen Sie hierzu aus allen geschützten Bausteinen ein Projekt. Löschen Sie aus diesen Bausteinen alle Netzwerke, so dass diese ausschließlich die Variablen-Definiti- onen in der entsprechenden Symbolik beinhalten.
Seite 111 VIPA System SLIO Einsatz CPU 015-CEFPR01 CMD - Autobefehle Kommando Beschreibung Diagnoseeintrag SET_NETWORK Mit diesem Kommando können Sie die IP-Parameter für den 0xE80E Ethernet-PG/OP-Kanal einstellen. Die IP-Parameter sind in der Reihenfolge IP-Adresse, Subnetz-Maske und Gateway jeweils getrennt durch ein Komma im Format von x.x.x.x einzugeben. Wird kein Gateway verwendet, tragen Sie die IP-Adresse als Gateway ein.
Seite 112: Mit Testfunktionen Variablen Steuern Und Beobachten
VIPA System SLIO Einsatz CPU 015-CEFPR01 Mit Testfunktionen Variablen steuern und beobachten Die Parameter IP-Adresse, Subnetz-Maske und Gateway erhalten Sie von Ihrem Systemadministrator. Wird kein Gateway verwendet, tragen Sie die IP-Adresse als Gateway ein. 4.19 Mit Testfunktionen Variablen steuern und beobachten Übersicht Zur Fehlersuche und zur Ausgabe von Variablenzuständen können Sie in Ihrem Sie- mens SIMATIC Manager unter dem Menüpunkt Test verschiedene Testfunktionen...
Seite 113: Diagnose-Einträge
VIPA System SLIO Einsatz CPU 015-CEFPR01 Diagnose-Einträge "Zielsystem Diese Testfunktion gibt den Zustand eines beliebigen Operanden (Eingänge, Ausgänge, è Variablen beobachten/ Merker, Datenwort, Zähler oder Zeiten) am Ende einer Programmbearbeitung an. Diese steuern" Informationen werden aus dem entsprechenden Bereich der ausgesuchten Operanden entnommen.
Seite 114: Einsatz Ptp-Kommunikation
VIPA System SLIO Einsatz PtP-Kommunikation Schnelleinstieg Einsatz PtP-Kommunikation 5.1 Schnelleinstieg Allgemein Die CPU besitzt eine RS485-Schnittstelle, die standardmäßig auf PtP-Kommunikation (point to point) eingestellt ist. Dies ermöglicht die serielle Prozessankopplung zu ver- schiedenen Ziel- oder Quellsystemen. Protokolle Unterstützt werden die Protokolle bzw. Prozeduren ASCII, STX/ETX, 3964R, USS und Modbus.
Seite 115: Prinzip Der Datenübertragung
VIPA System SLIO Einsatz PtP-Kommunikation Prinzip der Datenübertragung 5.2 Prinzip der Datenübertragung RS485-PtP-Kommunika- Die Datenübertragung wird zur Laufzeit über FC/SFCs gehandhabt. Das Prinzip der tion Datenübertragung ist für alle Protokolle identisch und soll hier kurz gezeigt werden. Daten, die von der CPU in den entsprechenden Datenkanal geschrieben werden, werden in einen FIFO-Sendepuffer (first in first out) mit einer Größe von 2x1024Byte abgelegt und von dort über die Schnittstelle ausgegeben.
Seite 116: Einsatz Der Rs485-Schnittstelle Für Ptp
VIPA System SLIO Einsatz PtP-Kommunikation Einsatz der RS485-Schnittstelle für PtP 5.3 Einsatz der RS485-Schnittstelle für PtP Eigenschaften RS485 Logische Zustände als Spannungsdifferenz zwischen 2 verdrillten Adern Serielle Busverbindung in Zweidrahttechnik im Halbduplex-Verfahren Datenübertragung bis 500m Entfernung Datenübertragungsrate bis 115,2kBit/s RS485 9polige SubD-Buchse RS485 n.c.
Seite 117: Parametrierung
VIPA System SLIO Einsatz PtP-Kommunikation Protokolle und Prozeduren *) Verwenden Sie für einen störungsfreien Datenverkehr einen Abschlusswiderstand von ca. 120 5.4 Parametrierung 5.4.1 FC/SFC 216 - SER_CFG - Parametrierung PtP Die Parametrierung erfolgt zur Laufzeit unter Einsatz des FC/SFC 216 (SER_CFG). Hierbei sind die Parameter für STX/ETX, 3964R, USS und Modbus in einem DB abzu- legen.
Seite 118 VIPA System SLIO Einsatz PtP-Kommunikation Protokolle und Prozeduren ASCII Die Datenkommunikation via ASCII ist die einfachste Form der Kommunikation. Die Zei- chen werden 1 zu 1 übergeben. Bei ASCII werden je Zyklus mit dem Lese-FC/SFC die zum Zeitpunkt des Aufrufs im Puffer enthaltenen Daten im parametrierten Empfangsda- tenbaustein abgelegt.
Seite 119 VIPA System SLIO Einsatz PtP-Kommunikation Protokolle und Prozeduren 3964 Die Prozedur 3964R steuert die Datenübertragung bei einer Punkt-zu-Punkt-Kopplung zwischen der CPU und einem Kommunikationspartner. Die Prozedur fügt bei der Daten- übertragung den Nutzdaten Steuerzeichen hinzu. Durch diese Steuerzeichen kann der Kommunikationspartner kontrollieren, ob die Daten vollständig und fehlerfrei bei ihm angekommen sind.
Seite 120 VIPA System SLIO Einsatz PtP-Kommunikation Protokolle und Prozeduren Es gilt: Am Bus können 1 Master und max. 31 Slaves angebunden sein. Die einzelnen Slaves werden vom Master über ein Adresszeichen im Telegramm angewählt. Die Kommunikation erfolgt ausschließlich über den Master im Halbduplex-Betrieb. Nach einem Sende-Auftrag ist das Quittungstelegramm durch Aufruf des FC/SFC 218 SER_RCV auszulesen.
Seite 121: Unterstützte Modbus-Protokolle
VIPA System SLIO Einsatz PtP-Kommunikation Protokolle und Prozeduren Nach einer Anforderung vom Master wartet dieser solange auf die Antwort des Slaves, bis eine einstellbare Wartezeit abgelaufen ist. Während des Wartens ist eine Kommunikation mit einem anderen Slave nicht möglich. Nach einem Sende-Auftrag ist das Quittungstelegramm durch Aufruf des FC/SFC 218 SER_RCV auszulesen.
Seite 122: Modbus - Funktionscodes
VIPA System SLIO Einsatz PtP-Kommunikation Modbus - Funktionscodes 5.7 Modbus - Funktionscodes Namenskonventionen Für Modbus gibt es Namenskonventionen, die hier kurz aufgeführt sind: Modbus unterscheidet zwischen Bit- und Wortzugriff; Bits = "Coils" und Worte = "Register". Bit-Eingänge werden als "Input-Status" bezeichnet und Bit-Ausgänge als "Coil- Status".
Seite 123: Beschreibung
VIPA System SLIO Einsatz PtP-Kommunikation Modbus - Funktionscodes Code Befehl Beschreibung Read n Bits n Bit lesen von Master-Ausgabe-Bereich 0x Read n Bits n Bit lesen von Master-Eingabe-Bereich 1x Read n Words n Worte lesen von Master-Ausgabe-Bereich 4x Read n Words n Worte lesen von Master-Eingabe-Bereich 3x Write 1 Bit 1 Bit schreiben in Master-Ausgabe-Bereich 0x...
Seite 124 VIPA System SLIO Einsatz PtP-Kommunikation Modbus - Funktionscodes Kommandotelegramm Slave-Adresse Funktions-Code Adresse 1. Bit Anzahl der Bits Prüfsumme CRC/LRC 1Byte 1Byte 1Wort 1Wort 1Wort Antworttelegramm Slave-Adresse Funktions- Anzahl der Daten 1. Byte Daten 2. Byte Prüfsumme Code gelesenen CRC/LRC Bytes 1Byte 1Byte 1Byte...
Seite 125 VIPA System SLIO Einsatz PtP-Kommunikation Modbus - Funktionscodes Write 1 Bit 05h Code 05h: 1 Bit schreiben in Master-Ausgabe-Bereich 0x Eine Zustandsänderung erfolgt unter "Zustand Bit" mit folgenden Werten: "Zustand Bit" = 0000h ® Bit = 0 "Zustand Bit" = FF00h ® Bit = 1 Kommandotelegramm Slave-Adresse Funktions-Code...
Seite 126 VIPA System SLIO Einsatz PtP-Kommunikation Modbus - Funktionscodes Write n Bits 0Fh Code 0Fh: n Bit schreiben in Master-Ausgabe-Bereich 0x Bitte beachten Sie, dass die Anzahl der Bits zusätzlich in Byte anzugeben sind. Kommandotelegramm Slave- Funktions- Adresse 1. Anzahl der Anzahl der Daten 1.
Seite 127: Optional: Einsatz Profibus-Kommunikation
VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Übersicht Optional: Einsatz PROFIBUS-Kommunikation 6.1 Übersicht Bus-Funktionalität mittels VSC aktivieren Damit Sie die MPI(PB)-Schnittstelle X3 in die PROFIBUS-Funktionalität umschalten können, müssen Sie die entsprechende Bus-Funktionalität mittels einer VSC-Speicherkarte von VIPA aktivieren. Durch Stecken der VSC-Speicherkarte und anschließendem Urlöschen wird die Funktion aktiviert.
Seite 128: Schnelleinstieg
VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Bus-Funktionalität mittels VSC aktivieren Die PROFIBUS-Schnittstelle dient als Netzübergang (S7-Routing). Die Busumlaufzeiten können sich verlängern. Im deaktivierten Zustand arbeitet die PROFIBUS-Schnittstelle als passiver DP-Slave mit folgenden Eigenschaften: Die PROFIBUS-Schnittstelle wird zum "passiven" PROFIBUS-Teilnehmer, d.h. sie ist am Token-Umlauf nicht beteiligt.
Seite 129: Hardware-Konfiguration - Cpu
VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Hardware-Konfiguration - CPU 6.4 Hardware-Konfiguration - CPU Voraussetzung Die Konfiguration der CPU erfolgt im "Hardware-Konfigurator" von Siemens. Der Hard- ware-Konfigurator ist Bestandteil des Siemens SIMATIC Managers. Er dient der Projek- tierung. Bitte verwenden Sie für die Projektierung den Siemens SIMATIC Manager ab V 5.5 SP2.
Seite 130: Einsatz Als Profibus-Dp-Master
VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Einsatz als PROFIBUS-DP-Master 6.5 Einsatz als PROFIBUS-DP-Master Voraussetzung Die zuvor beschriebene Hardware-Konfiguration ist durchgeführt. Vorgehensweise Öffnen Sie den Eigenschaften-Dialog der DP-Schnittstelle, indem Sie auf "MPI/DP" doppelklicken. Stellen Sie unter Schnittstelle: Typ "PROFIBUS" ein. Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (vorzugsweise 2) vor. Schließen Sie Ihre Eingabe mit [OK] ab.
Seite 131: Einsatz Als Profibus-Dp-Slave
VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Einsatz als PROFIBUS-DP-Slave 6.6 Einsatz als PROFIBUS-DP-Slave Schnelleinstieg Nachfolgend ist der Einsatz des PROFIBUS-Teils als "intelligenter" DP-Slave an Master- Systemen beschrieben, welche ausschließlich im Siemens SIMATIC Manager projektiert werden können. Folgende Schritte sind hierzu erforderlich: Projektieren Sie eine Station mit einer CPU mit der Betriebsart DP-Slave.
Seite 132 VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Einsatz als PROFIBUS-DP-Slave Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (z.B. 2) vor. Schließen Sie Ihre Eingabe mit [OK] ab. Stellen Sie unter Betriebsart "DP-Master" ein und schließen Sie den Dialog mit [OK].
Seite 133: Diagnosefunktionen
VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Einsatz als PROFIBUS-DP-Slave > Diagnosefunktionen 6.6.1 Diagnosefunktionen Übersicht Die umfangreichen Diagnosefunktionen von PROFIBUS-DP ermöglichen eine schnelle Fehlerlokalisierung. Die Diagnosemeldungen werden über den Bus übertragen und beim Master zusammengefasst. Die CPU in der Betriebsart DP-Slave sendet auf Anforderung vom Master oder im Fehlerfall Diagnosedaten.
Seite 134 VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Einsatz als PROFIBUS-DP-Slave > Diagnosefunktionen Norm-Diagnosedaten Nähere Angaben zum Aufbau der Slave-Normdiagnose-Daten finden Sie in den Norm- schriften der PROFIBUS Nutzer Organisation. Die Slave-Normdiagnosedaten haben fol- genden Aufbau: Byte Bit 7 ... Bit 0 Bit 0: fest auf 0 Bit 1: Slave nicht bereit für Datenaustausch Bit 2: Konfigurationsdaten stimmen nicht überein...
Seite 135 VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Einsatz als PROFIBUS-DP-Slave > Diagnosefunktionen Gerätebezogene Diagno- Die gerätebezogenen Diagnosedaten geben detaillierte Auskunft über den Slave und die sedaten Peripherie-Module. Die Länge der gerätebezogenen Diagnosedaten ist fest auf 10Byte eingestellt. Byte Bit 7 ... Bit 0 Bit 0 ...
Seite 136: Profibus-Aufbaurichtlinien
VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation PROFIBUS-Aufbaurichtlinien 6.7 PROFIBUS-Aufbaurichtlinien PROFIBUS allgemein Ein PROFIBUS-DP-Netz darf nur in Linienstruktur aufgebaut werden. PROFIBUS-DP besteht aus mindestens einem Segment mit mindestens einem Master und einem Slave. Ein Master ist immer in Verbindung mit einer CPU einzusetzen. PROFIBUS unterstützt max.
Seite 137 VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation PROFIBUS-Aufbaurichtlinien Die PROFIBUS-Leitung muss mit Ihrem Wellenwiderstand abge- schlossen werden. Bitte beachten Sie, dass Sie bei dem jeweiligen letzten Teilnehmer den Bus durch Zuschalten eines Abschlusswiders- tands abschließen. EasyConn Busanschluss- stecker In PROFIBUS werden alle Teilnehmer parallel verdrahtet. Hierzu ist das Buskabel durch- zuschleifen.
Seite 138 VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation PROFIBUS-Aufbaurichtlinien Verdrahtung [1] Einstellung für 1./letzter Bus-Teilnehmer [2] Einstellung für jeden weiteren Busteilnehmer VORSICHT! Der Abschlusswiderstand wird nur wirksam, wenn der Stecker an einem Bus-Teilnehmer gesteckt ist und der Bus-Teilnehmer mit Spannung ver- sorgt wird. Das Anzugsmoment der Schrauben zur Fixierung des Steckers an einem Teilnehmer darf 0,02Nm nicht überschreiten! Eine ausführliche Beschreibung zum Anschluss und zum Einsatz der...
Seite 139: Inbetriebnahme Und Anlaufverhalten
VIPA System SLIO Optional: Einsatz PROFIBUS-Kommunikation Inbetriebnahme und Anlaufverhalten 6.8 Inbetriebnahme und Anlaufverhalten Anlauf im Auslieferungs- Im Auslieferungszustand ist die CPU urgelöscht. Nach Netz EIN ist der PROFIBUS-Teil zustand deaktiviert und die LEDs des PROFIBUS-Teils sind ausgeschaltet. Online mit Bus-Parame- Über eine Hardware-Konfiguration können Sie den DP-Master mit Busparametern ver- tern ohne Slave-Projekt sorgen.
Seite 140: Einsatz Ethernet-Kommunikation - Produktiv
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Grundlagen - Industrial Ethernet in der Automatisierung Einsatz Ethernet-Kommunikation - Produktiv 7.1 Grundlagen - Industrial Ethernet in der Automatisierung Übersicht Der Informationsfluss in einem Unternehmen stellt sehr unterschiedliche Anforderungen an die eingesetzten Kommunikationssysteme. Je nach Unternehmensbereich hat ein Bussystem unterschiedlich viele Teilnehmer, es sind unterschiedlich große Datenmengen zu übertragen, die Übertragungsintervalle variieren.
Seite 141: Grundlagen - Iso/Osi-Schichtenmodell
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Grundlagen - ISO/OSI-Schichtenmodell 7.2 Grundlagen - ISO/OSI-Schichtenmodell Übersicht Das ISO/OSI-Schichtenmodell basiert auf einem Vorschlag, der von der International Standards Organization (ISO) entwickelt wurde. Es stellt den ersten Schritt zur internatio- nalen Standardisierung der verschiedenen Protokolle dar. Das Modell trägt den Namen ISO-OSI-Schichtenmodell.
Seite 142 VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Grundlagen - ISO/OSI-Schichtenmodell Schicht 4 - Transport- Die Aufgabe der Transportschicht besteht darin, Netzwerkstrukturen mit den Strukturen schicht (transport layer) der höheren Schichten zu verbinden, indem sie Nachrichten der höheren Schichten in Segmente unterteilt und an die Netzwerkschicht weiterleitet. Hierbei wandelt die Trans- portschicht die Transportadressen in Netzwerkadressen um.
Seite 143: Grundlagen - Begriffe
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Grundlagen - Begriffe 7.3 Grundlagen - Begriffe Netzwerk (LAN) Ein Netzwerk bzw. LAN (Local Area Network) verbindet verschiedene Netzwerkstationen so, dass diese miteinander kommunizieren können. Netzwerkstationen können PCs, IPCs, TCP/IP-Baugruppen, etc. sein. Die Netzwerkstationen sind, durch einen Mindest- abstand getrennt, mit dem Netzwerkkabel verbunden.
Seite 144: Grundlagen - Protokolle
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Grundlagen - Protokolle 7.4 Grundlagen - Protokolle Übersicht In Protokollen ist ein Satz an Vorschriften oder Standards definiert, der es Kommunikati- onssystemen ermöglicht, Verbindungen herzustellen und Informationen möglichst fehler- frei auszutauschen. Ein allgemein anerkanntes Protokoll für die Standardisierung der Ä...
Seite 145: Grundlagen - Ip-Adresse Und Subnetz
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Grundlagen - IP-Adresse und Subnetz Offene Kommunikation Bei der "Offenen Kommunikation" erfolgt die Kommunikation über das Anwenderpro- gramm bei Einsatz von Hantierungsbausteinen. Diese Bausteine sind auch Bestandteil des Siemens SIMATIC Manager. Sie finden diese in der "Standard Library" unter "Communication Blocks"...
Seite 146 VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Grundlagen - IP-Adresse und Subnetz Subnetz-Maske Die Host-ID kann mittels bitweiser UND-Verknüpfung mit der Subnetz-Maske weiter auf- geteilt werden, in eine Subnet-ID und eine neue Host-ID. Derjenige Bereich der ursprün- glichen Host-ID, welcher von Einsen der Subnetz-Maske überstrichen wird, wird zur Subnet-ID, der Rest ist die neue Host-ID.
Seite 147: Schnelleinstieg
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Hardware-Konfiguration Host-ID = "0" Identifier dieses Netzwerks, reserviert! Host-ID = maximal (binär komplett "1") Broadcast-Adresse dieses Netzwerks Wählen Sie niemals eine IP-Adresse mit Host-ID=0 oder Host- ID=maximal! (z.B. ist für Klasse B mit Subnetz-Maske = 255.255.0.0 die "172.16.0.0"...
Seite 148: Siemens S7-Verbindungen Projektieren
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Siemens S7-Verbindungen projektieren 7.8 Siemens S7-Verbindungen projektieren Übersicht Die Projektierung von S7-Verbindungen, d.h. die "Vernetzung" zwischen den Stationen erfolgt in NetPro von Siemens. NetPro ist eine grafische Benutzeroberfläche zur Vernet- zung von Stationen. Eine Kommunikationsverbindung ermöglicht die programmgesteu- erte Kommunikation zwischen zwei Teilnehmern am Industrial Ethernet.
Seite 149 VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Siemens S7-Verbindungen projektieren Arbeitsumgebung von Zur Projektierung von Verbindungen werden fundierte Kenntnisse im Umgang mit NetPro NetPro von Siemens vorausgesetzt! Nachfolgend soll lediglich der grundsätzliche Einsatz von NetPro gezeigt werden. Nähre Informationen zu NetPro finden Sie in der zugehörigen Online-Hilfe bzw.
Seite 150 VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Siemens S7-Verbindungen projektieren Stationen vernetzen NetPro bietet Ihnen die Möglichkeit die kommunizierenden Stationen zu vernetzen. Die Vernetzung können Sie über die Eigenschaften in der Hardware-Konfiguration durch- führen oder grafisch unter NetPro. Gehen Sie hierzu mit der Maus auf die farbliche Netz- markierung des entsprechenden CPs und ziehen Sie diese auf das zuzuordnende Netz.
Seite 151 VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Siemens S7-Verbindungen projektieren Wählen Sie den Verbindungspartner und den Verbindungstyp und klicken Sie auf [OK]. ð Sofern aktiviert, öffnet sich ein Eigenschaften-Dialog der entsprechenden Ver- bindung als Bindeglied zu Ihrem SPS-Anwenderprogramm. Nachdem Sie auf diese Weise alle Verbindungen projektiert haben, können Sie Ihr Projekt "Speichern und übersetzen"...
Seite 152 VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Siemens S7-Verbindungen projektieren Kombinationsmöglichkeiten unter Einsatz der FB/SFB-VIPA-Hantierungsbausteine Verbindungspartner Verbindungsaufbau Verbindung spezifiziert in NetPro aktiv/passiv spezifiziert (im aktuellen Projekt) unspezifiziert in NetPro aktiv spezifiziert (im aktuellen Projekt) passiv unspezifiziert unspezifiziert in NetPro aktiv/passiv spezifiziert (Verbindungsname in einem anderen Projekt) (in unbekanntem Projekt)
Seite 153: Offene Kommunikation Projektieren
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Offene Kommunikation projektieren Siemens S7-Verbindung - Bei den SPEED7-CPUs von VIPA gibt es folgende 2 Möglichkeiten für den Einsatz der Kommunikationsfunkti- Kommunikationsfunktionen: onen Siemens S7-300-Kommunikationsfunktionen: Durch Einbindung der Funktionsbausteine FB 12 ... FB 15 von VIPA können Sie auf die Siemens S7-300-Kommunikationsfunktionen zugreifen.
Seite 154 VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Offene Kommunikation projektieren Zur Angabe des entsprechenden CPs sind in der UDT 65 folgende Werte definiert: local_device_id – 00h: Ethernet-PG/OP-Kanal der CPU – 02h: PROFINET-CP der CPU next_staddr_len – 01h: Ethernet-PG/OP-Kanal der CPU –...
Seite 155 VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv Offene Kommunikation projektieren Bei den FBs zur Offenen Kommunikation über Industrial Ethernet werden die folgenden verbindungsorientierten Protokolle unterstützt: TCP native gemäß RFC 793 (Verbindungstypen 01h und 11h): – Bei der Datenübertragung über TCP nativ werden weder Informationen zur Länge noch über Anfang und Ende einer Nachricht übertragen.
Seite 156: Ncm-Diagnose - Hilfe Zur Fehlersuche
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv NCM-Diagnose - Hilfe zur Fehlersuche 7.10 NCM-Diagnose - Hilfe zur Fehlersuche Bitte beachten Sie, dass die NCM-Diagnose-Funktionen ausschließlich vom PROFINET-CP unterstützt werden. Siemens NCM S7-Diag- Die Baugruppe unterstützt das Siemens NCM-Diagnosetool. Das NCM-Diagnosetool ist nose Bestandteil des Siemens SIMATIC Managers.
Seite 157: Vorgehensweise Bei Der Diagnose
VIPA System SLIO Einsatz Ethernet-Kommunikation - Produktiv NCM-Diagnose - Hilfe zur Fehlersuche Keine Diagnose ohne Ver- Für eine Diagnose ist immer eine Online-Verbindung zu dem zu diagnostizierenden CP bindung erforderlich. Klicken Sie hierzu in der Symbolleiste auf Es öffnet sich folgendes Dialogfenster: Stellen Sie unter Zielstation folgende Parameter ein: Anschluss...: Ind.
Seite 158: Einsatz Ethernet-Kommunikation - Profinet
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Grundlagen PROFINET Einsatz Ethernet-Kommunikation - PROFINET 8.1 Grundlagen PROFINET Allgemeines PROFINET ist ein offener Industrial Ethernet Standard von PROFIBUS & PROFINET International (PI) für die Automatisierungstechnik. PROFINET ist in der IEC 61158 genormt. PROFINET nutzt TCP/IP und IT-Standards und ergänzt die PROFIBUS-Technologie für Anwendungen, bei denen schnelle Datenkommunikation in Kombination mit industriellen IT-Funktionen gefordert wird.
Seite 159 VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Grundlagen PROFINET Leistungsmerkmale PROFINET nach IEC 61158 besitzt folgende Leistungsmerkmale: PROFINET Vollduplex-Übertragung mit 100MBit/s über Kupfer bzw. Lichtwellenleiter Switched Ethernet Auto negotiation (Aushandeln der Übertragungsparameter) Auto crossover (Sende- und Empfangsleitung werden bei Bedarf automatisch gekreuzt) Drahtlose Kommunikation über WLAN UDP/IP kommt als überlagertes Protokoll zum Einsatz.
Seite 160: Adressierung
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET PROFINET Aufbaurichtlinien Adressierung Im Gegensatz zur PROFIBUS-Adresse ist in PROFINET jedes Gerät eindeutig identifi- zierbar über dessen PROFINET-Schnittstelle: Gerätename IP-Adresse bzw. MAC-Adresse Übertragungsmedium PROFINET ist Ethernet-kompatibel gemäß den IEEE-Standards. Der Anschluss der PROFINET IO Feldgeräte erfolgt ausschließlich über Switches als Netzwerk-Kompo- nenten.
Seite 161: Einsatz Als Profinet-Io-Controller
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET-IO-Controller > Schritte der Projektierung Topologie Linie – Bei der Linien-Struktur werden alle Kommunikationsteilnehmer in einer Linie hin- tereinander geschaltet. – Die Linienstruktur wird über Switches realisiert, welche in die PROFINET-Geräte bereits integriert sind.
Seite 162: Inbetriebnahme Und Urtaufe
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET-IO-Controller > Projektierung PROFINET-IO-Controller 8.3.2 Inbetriebnahme und Urtaufe Montage und Inbetrieb- Bauen Sie Ihr System SLIO mit Ihrer CPU auf. nahme Verdrahten Sie das System, indem Sie die Leitungen für Spannungsversorgung und Signale anschließen.
Seite 163: Eigenschaften
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET-IO-Controller > Projektierung PROFINET-IO-Controller Mit PN-IO parametrieren Sie die PROFINET-Schnittstelle des PROFINET-IO-Controllers und mit Port 1 den Port. Nachfolgend sind die Parameter für PN-IO und Port 1 beschrieben. 8.3.3.2 PN-IO Reiter: "Allgemein" Kurzbezeichnung Bezeichnung des IO-Controllers.
Seite 164: Projektierung Profinet-Io-Device
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET-IO-Controller > Projektierung PROFINET-IO-Device Reiter: Hier können Sie die Zeitsynchronisation für den Uhrzeitmaster im Netzwerk angeben. "Uhrzeitsynchronisation" Ä Kap. 4.7.1 "Uhrzeitsynchronisation" Seite 69 Reiter: "Optionen" Intervall Hier können Sie die Intervallzeit einstellen, mit der "Keep-Alive"-Telegramme an einen Verbindungspartner gesendet werden sollen.
Seite 165 VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET-IO-Controller > Projektierung PROFINET-IO-Device IO-Devices projektieren Sie haben jetzt ihren PROFINET-IO-Controller projektiert. Binden Sie nun Ihre IO-Devices mit Peripherie an Ihren IO-Controller an. Zur Projektierung von PROFINET-IO-Devices entnehmen Sie aus dem Hardware- katalog unter PROFINET-IO das entsprechende PROFINET-IO-Device und ziehen Sie dieses auf das Subnetz Ihres IO-Controllers.
Seite 166: Einsatz Als Profinet I-Device
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET I-Device > Installation der GSDML-Dateien 8.4 Einsatz als PROFINET I-Device 8.4.1 Schritte der Projektierung Funktionalität Funktionsumfang Bitte beachten Sie, dass der PROFINET-IO-Controller ausschließlich die in diesem Handbuch beschriebenen PROFINET-Funktionen unterstützt, auch wenn die zur Projektierung eingesetzte Siemens-CPU weitere Funktionalitäten bietet! Für den Einsatz mancher beschriebener PROFINET-Funktionen ist es erforderlich eine andere Siemens CPU für...
Seite 167: Projektierung Als I-Device
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET I-Device > Projektierung als I-Device Vorgehensweise Sie finden die GSDML-Dateien im Downloadbereich von www.vipa.com. Laden Sie diese Datei und entpacken Sie diese auf Ihrem PC. Starten Sie den Siemens SIMATIC Manager und installieren Sie über "Extras è...
Seite 168: Projektierung Im Übergeordneten Io-Controller
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET I-Device > Projektierung im übergeordneten IO-Controller Legen Sie die Transferbereiche an, indem Sie diese als E/A-Bereichen aus dem Hardware-Katalog auf die "Steckplätze" ziehen. Hierbei dürfen keine Lücken bei den Steckplätzen entstehen. Zum Anlegen der Transferbereiche stehen folgende Ein- und Ausgabebereiche zur Verfügung die dem virtuellen I-Device zugeordnet werden können: Eingabe: 1, 8, 16, 32, 64, 128, 256, 512 Byte...
Seite 169: I-Device Mit S7-Routing
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET I-Device > Projektierung im übergeordneten IO-Controller Öffnen Sie den Eigenschaften-Dialog, indem Sie auf "PN-I-Device" doppelklicken und tragen Sie unter "Gerätename" den zuvor notierten Namen des VIPA I-Device ein. Der projektierte Name muss mit dem Namen des PROFINET-IO- Controllers "PN-IO"...
Seite 170: Fehlerverhalten Und Alarme
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET I-Device > Fehlerverhalten und Alarme 8.4.5 Fehlerverhalten und Alarme Fehlerverhalten Das System zeigt folgendes Fehlverhalten ..bei Lücken in der "Steckplatz" -Konfiguration: – Enthält die Projektierung des I-Device Lücken in der "Steckplatz" -Konfiguration (d.h.
Seite 171 VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET I-Device > Fehlerverhalten und Alarme Ausgangszustand IO-Controller in RUN, I-Device in RUN Ereignis Stationsausfall I-Device, z.B. durch Busunterbrechung Bedingung I-Device muss ohne Busanbindung weiter betriebsbereit bleiben, d.h. die Ver- sorgungsspannung muss weiterhin vorhanden sein. Reaktion Im IO-Controller wird ein OB 86 (Stationsausfall) aufgerufen.
Seite 172 VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Einsatz als PROFINET I-Device > Fehlerverhalten und Alarme Ausgangszustand Controller in RUN, I-Device in STOP Ereignis I-Device läuft an Reaktion Im I-Device wird der OB 100 (Anlauf) aufgerufen. Im I-Device wird der OB 83 (Return-of-Submodule) für Eingangs-Submo- dule der Transferbereiche zum übergeordneten IO-Controller aufgerufen.
Seite 173: Mrp
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET 8.5 MRP Übersicht Zur Erhöhung der Netzverfügbarkeit eines Industrial Ethernet-Netzwerks können Sie eine Linientopologie zu einer Ringtopologie zusammenschließen. Zum Aufbau einer Ringtopo- logie mit Medienredundanz müssen Sie die beiden freien Enden einer linienförmigen Netztopologie in einem Gerät zusammenführen.
Seite 174: Topologie
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Topologie 8.6 Topologie Übersicht Durch die Projektierung der Topologie spezifizieren Sie für den PROFINET-IO-Controller die physikalischen Verbindungen zwischen den Stationen in ihrem PROFINET-IO- System. Diese "Nachbarschaftsbeziehungen" werden u.a. beim "Gerätetausch ohne Wechselmedium/PG" herangezogen. Hierbei wird durch Vergleich von Soll- und Isttopo- logie ein ausgetauschtes IO-Device ohne Namen erkannt und automatisch in den Nutz- datenverkehr eingegliedert.
Seite 175: Gerätetausch Ohne Wechselmedium/Pg
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Gerätetausch ohne Wechselmedium/PG 8.7 Gerätetausch ohne Wechselmedium/PG Übersicht IO-Devices, welche die PROFINET-Funktionalität Gerätetausch ohne Wechselmedium/PG unterstützen, erhalten beim Austausch ihren Gerätenamen vom Controller. Diese können getauscht werden, ohne dass ein "Wechselmedium" (Speicher- karte) mit gespeichertem Gerätenamen gesteckt sein muss bzw. ohne dass ein Geräte- name mit einem PG zugewiesen werden muss.
Seite 176: Inbetriebnahme Und Anlaufverhalten
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET Inbetriebnahme und Anlaufverhalten Schalten Sie die Spannungsversorgung Ihres "Austauschgeräts" wieder ein. ð Durch Vergleich von Ist- und Soll-Topologie wird das "Austauschgerät" automa- tisch vom IO-Controller erkannt und automatisch in den Datenverkehr eingeglie- dert. 8.8 Inbetriebnahme und Anlaufverhalten Anlauf im Auslieferungs- Im Auslieferungszustand ist die CPU urgelöscht.
Seite 177: Profinet Diagnose
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET PROFINET Diagnose > Diagnose mit dem Projektier- und Engineering-Tool Zustand CPU beeinflusst Nach NetzEIN bzw. nach der Übertragung einer neuen Hardware-Konfiguration werden IO-Prozessdaten automatisch die Projektierdaten an den IO-Controller übergeben. Abhängig vom CPU- Zustand zeigt der IO-Controller folgendes Verhalten: Verhalten bei CPU-STOP –...
Seite 178: Diagnose Zur Laufzeit Im Anwenderprogramm
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET PROFINET Diagnose > Diagnose zur Laufzeit im Anwenderprogramm 8.9.3 Diagnose zur Laufzeit im Anwenderprogramm Mit dem SFB 52 RDREC (read record) können Sie aus Ihrem Anwenderprogramm z.B. im OB 1 auf Diagnosedaten zugreifen. Der SFB 52 ist ein asynchron arbeitender SFB, d.h.
Seite 179 VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET PROFINET Diagnose > Diagnose zur Laufzeit im Anwenderprogramm Beispiel OB 1 Für den zyklischen Zugriff auf einen Datensatz der Diagnosedaten des Zähler-Moduls 050-1BA00 können Sie folgendes Beispielprogramm im OB 1 verwenden: UN M10.3 'Ist Lesevorgang beendet (BUSY=0) UN M10.1 'und liegt kein Auftragsanstoß...
Seite 180: Diagnose Über Ob-Startinformationen
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET PROFINET Diagnose > Diagnose über OB-Startinformationen 8.9.4 Diagnose über OB-Startinformationen Bei Auftreten eines Fehlers generiert das gestörte System eine Diagnosemeldung an die CPU. Daraufhin ruft die CPU den entsprechenden Diagnose-OB auf. Hierbei übergibt das CPU-Betriebssystem dem OB in den temporären Lokaldaten eine Start- information.
Seite 181: Diagnose Über Die Status-Leds
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET PROFINET Diagnose > Diagnose über die Status-LEDs 8.9.5 Diagnose über die Status-LEDs LEDs PROFINET Bedeutung grün gelb PROFINET ist nicht projektiert. PROFINET ist konfiguriert mit gültigen Ethernet-Schnittstellen-Parametern, gültiger IP- Adresse und mindestens einem IO-Device. Busfehler, keine Verbindung zu Subnetz/Switch.
Seite 182 VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET PROFINET Diagnose > Diagnose über die Status-LEDs Einsatz der MT-LED - MT-LED: aus Maintenance – Es liegt kein Maintenance-Ereignis an. MT-LED: an – Ein Maintenance-Ereignis eines IO-Devices liegt an, bzw. es ist ein interner Fehler aufgetreten.
Seite 183: Profinet Systemgrenzen
VIPA System SLIO Einsatz Ethernet-Kommunikation - PROFINET PROFINET Systemgrenzen 8.10 PROFINET Systemgrenzen Maximale Anzahl Devices Anhand der Devices, welche pro ms mit dem IO-Controller kommunizieren sollen, können und Produktivverbin- Sie den Maximalwert für die Anzahl Ihrer Devices ermitteln. Hieraus ergibt sich auch die dungen maximale Anzahl der Produktivverbindungen.
Seite 184: Projektierung Im Vipa Speed7 Studio
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Übersicht Projektierung im VIPA SPEED7 Studio 9.1 SPEED7 Studio - Übersicht SPEED7 Studio - Arbeits- In diesem Teil wird die Projektierung der VIPA-CPU im VIPA SPEED7 Studio gezeigt. umgebung Hier soll lediglich der grundsätzliche Einsatz des SPEED7 Studio in Verbindung mit der VIPA-CPU gezeigt werden.
Seite 185: Speed7 Studio - Arbeitsumgebung
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Arbeitsumgebung SPEED7 Studio beenden Wählen Sie eine der folgenden Möglichkeiten, um das Programm zu beenden: Hauptfenster: Klicken Sie auf die Schließen-Schaltfläche des SPEED7 Studio Programmfensters. Menüleiste: Wählen Sie "Datei è Beenden". Tastatur: Drücken Sie [Alt] + [F4].
Seite 186 VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Arbeitsumgebung (1) Menüleiste In der Menüleiste finden Sie die meisten Befehle, die Sie zum Arbeiten mit SPEED7 Studio benötigen. Weitere Befehle sind über Kontextmenüs mit der rechten Maustaste aufrufbar, z.B. Funktionen zu einem Gerät im Projektbaum. Die Menübefehle "Projekt"...
Seite 187: Projektbaum
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Arbeitsumgebung > Projektbaum 9.2.1 Projektbaum (1) Titel und Autor (2) Projekt (3) Dokumentation (4) PLC (5) Motion Control (6) PLC-Programm (7) Lokale Baugruppen (8) Dezentrale Peripherie (9) HMI Über den Projektbaum haben Sie Zugriff auf alle projektierten Geräte und Projektdaten. Der Projektbaum enthält die Objekte, die Sie im Projekt angelegt haben, z.B.
Seite 188: Katalog
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Arbeitsumgebung > Katalog 9.2.2 Katalog (1) Ansicht wechseln (2) Register (3) Objekte ein-/ausblenden (4) Suchen (5) Filter (6) Objekte (7) Kataloginformationen Aus dem Katalog können Sie Geräte und Baugruppen auswählen, die Sie in das Projekt einfügen möchten.
Seite 189 VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Arbeitsumgebung > Katalog (4) Suchen Sie können im Katalog nach bestimmten Objekten suchen. Tragen Sie in das Eingabefeld einen Suchtext ein. ð Im Katalog werden nur die Objekte angezeigt, in denen der Suchtext vorkommt. Klicken Sie auf , um den Suchtext zu löschen.
Seite 190: Speed7 Studio - Hardware-Konfiguration - Cpu
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Hardware-Konfiguration - Ethernet-PG/OP-Kanal 9.3 SPEED7 Studio - Hardware-Konfiguration - CPU Voraussetzung Für die Projektierung werden fundierte Kenntnisse im Umgang mit dem SPEED7 Studio vorausgesetzt! Vorgehensweise Starten Sie das SPEED7 Studio. Erstellen sie im Arbeitsbereich mit "Neues Projekt"...
Seite 191 VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Hardware-Konfiguration - Ethernet-PG/OP-Kanal Die CPU hat einen Ethernet-PG/OP-Kanal integriert. Über diesen Kanal können Sie Ihre CPU programmieren und fernwarten. Der Ethernet-PG/OP-Kanal (X1/X5) ist als Switch ausgeführt. Dieser erlaubt PG/OP- Kommunikation über die Anschüsse X1 und X5.
Seite 192 VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Hardware-Konfiguration - Ethernet-PG/OP-Kanal Die Zuweisung der IP-Adress-Daten erfolgt online im SPEED7 Studio nach folgender Vorgehensweise: Starten Sie das SPEED7 Studio mit Ihrem Projekt. Klicken Sie im Projektbaum auf "Geräte und Netze" . ð...
Seite 193: Speed7 Studio - Hardware-Konfiguration - I/O-Module
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Hardware-Konfiguration - I/O-Module IP-Adress-Parameter in Sofern Sie nicht online verbunden sind können Sie mit folgender Vorgehensweise IP- Projekt übernehmen Adressdaten für Ihren Ethernet-PG/OP-Kanal vergeben: Starten Sie das SPEED7 Studio mit Ihrem Projekt. Klicken Sie im Projektbaum auf "Geräte und Netze"...
Seite 194: Parametrierung
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Hardware-Konfiguration - I/O-Module Parametrierung Zur Parametrierung doppelklicken Sie in der "Gerätekonfiguration" auf das zu paramet- rierende Modul. Daraufhin werden die Parameter des Moduls in einem Dialogfenster auf- geführt. Hier können Sie Ihre Parametereinstellungen vornehmen. Parametrierung zur Lauf- Unter Einsatz der SFCs 55, 56 und 57 können Sie zur Laufzeit Parameter ändern und an zeit...
Seite 195: Einsatz Webvisu - Web-Visualisierung
VIPA System SLIO Projektierung im VIPA SPEED7 Studio Einsatz WebVisu - Web-Visualisierung > WebVisu-Funktionalität aktivieren 9.6 Einsatz WebVisu - Web-Visualisierung Mit einem WebVisu-Projekt haben Sie die Möglichkeit eine Web-Visualisierung auf Ihrer CPU zu projektieren. Die Projektierung eines WebVisu-Projekts ist ausschließlich mit dem SPEED7 Studio ab V1.7.0 möglich.
Seite 196: Webvisu-Editor
VIPA System SLIO Projektierung im VIPA SPEED7 Studio Einsatz WebVisu - Web-Visualisierung > WebVisu-Editor 9.6.2 WebVisu-Editor Nachfolgend wird die Projektierung eines WebVisu-Projekts gezeigt. Hier soll lediglich der grundsätzliche Einsatz des WebVisu-Editors im SPEED7 Studio in Verbindung mit der VIPA-CPU gezeigt werden. Bitte beachten Sie, dass Softwareänderungen nicht immer berücksichtigt werden können und es so zu Abweichungen zur Beschreibung kommen kann.
Seite 197: Webvisu Hinzufügen
VIPA System SLIO Projektierung im VIPA SPEED7 Studio Einsatz WebVisu - Web-Visualisierung > WebVisu-Editor (5) Eigenschaftsfenster Durch Aktivierung von "Ansicht è Eigenschaften " werden die "Eigenschaften" ange- zeigt. Hier werden die Eigenschaften des selektierten Elements dargestellt. Diese können Sie ggf. anpassen. 9.6.2.2 WebVisu-Projekt erstellen WebVisu hinzufügen...
Seite 198: Webvisu Löschen
VIPA System SLIO Projektierung im VIPA SPEED7 Studio Einsatz WebVisu - Web-Visualisierung > WebVisu-Projekt starten SSL-Portnummer – SSL-Portnummer 443 (Default): Der gesicherte Zugriff auf die WebVisu erfolgt über die IP-Adresse und Port 443. Die Geräte-Webseite erreichen Sie über die IP-Adresse der CPU und Port 8080. Ursprungspfad des verwendeten Zertifikats –...
Seite 199: Zugriff Auf Die Webvisu
VIPA System SLIO Projektierung im VIPA SPEED7 Studio Einsatz WebVisu - Web-Visualisierung > Status der WebVisu 9.6.4 Zugriff auf die WebVisu Bei Anbindung über Ethernet-PG/OP-Kanal haben Sie, gesteuert über Ports, Zugriff auf die WebVisu und Geräte-Webseite der CPU. Der Zugriff auf die WebVisu kann passwortgeschützt und verschlüsselt mittels SSL- Zertifikate erfolgen.
Seite 200: Speed7 Studio - Projekt Transferieren
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Projekt transferieren > Transfer über MPI Status Bedeutung loading webvisu project file Fehler beim Laden des WebVisu-Projekts, Projektdatei möglicherweise defekt deleting webvisu project Fehler beim Löschen des WebVisu-Projekts internal error: file system - delete Zu löschendes WebVisu-Projekt wurde nicht im Speicher gefunden CRC mismatch CRC der WebVisu-Projektdatei ist nicht korrekt...
Seite 201 VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Projekt transferieren > Transfer über MPI Abschlusswiderstand Eine Leitung muss mit ihrem Wellenwiderstand abgeschlossen werden. Hierzu schalten Sie den Abschlusswiderstand am ersten und am letzten Teilnehmer eines Netzes oder eines Segments zu.
Seite 202: Transfer Über Ethernet
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Projekt transferieren > Transfer über Ethernet Klicken Sie im Projektbaum auf Ihre CPU und wählen Sie für den Transfer des Anwenderprogramms und der Hardware-Konfiguration "Kontextmenü è Alles übertragen". ð Es öffnet sich ein Dialogfenster für die Projektübertragung. Wählen Sie den "Porttyp"...
Seite 203: Transfer Über Speicherkarte
VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Projekt transferieren > Transfer über Speicherkarte Klicken Sie Sie im Projektbaum auf Ihre CPU und wählen Sie für den Transfer des Anwenderprogramms und der Hardware-Konfiguration "Kontextmenü è Alles übertragen". ð...
Seite 204 VIPA System SLIO Projektierung im VIPA SPEED7 Studio SPEED7 Studio - Projekt transferieren > Transfer über Speicherkarte Kopieren Sie die wld-Datei auf eine geeignete Speicherkarte. Stecken Sie diese in Ihre CPU und starten Sie diese neu. ð Das Übertragen des Anwenderprogramms von der Speicherkarte in die CPU erfolgt je nach Dateiname nach Urlöschen oder nach PowerON.
Seite 205: Projektierung Im Tia Portal
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Arbeitsumgebung > Allgemein Projektierung im TIA Portal 10.1 TIA Portal - Arbeitsumgebung 10.1.1 Allgemein Allgemein In diesem Teil wird die Projektierung der VIPA-CPU im Siemens TIA Portal gezeigt. Hier soll lediglich der grundsätzliche Einsatz des Siemens TIA Portals in Verbindung mit der VIPA-CPU gezeigt werden.
Seite 206: Arbeitsumgebung Des Tia Portals
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Arbeitsumgebung > Arbeitsumgebung des TIA Portals 10.1.2 Arbeitsumgebung des TIA Portals Grundsätzlich besitzt das TIA Portal folgende 2 Ansichten. Über die Schaltfläche links unten können Sie zwischen diesen Ansichten wechseln: Portalansicht Die "Portalansicht"...
Seite 207: Tia Portal - Funktionseinschränkungen
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Funktionseinschränkungen 10.2 TIA Portal - Funktionseinschränkungen Limitierung der Leistungs- Bitte beachten Sie, dass die Leistungsdaten der CPU von VIPA auf die Leistungsdaten daten der für die Projektierung verwendeten CPU von Siemens limitiert werden. Kein "Laden des Geräts Systembedingt wird "Laden des Geräts als neue Station..."...
Seite 208: Tia Portal - Hardware-Konfiguration - Cpu
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Hardware-Konfiguration - CPU 10.3 TIA Portal - Hardware-Konfiguration - CPU Übersicht Die Hardware-Konfiguration der CPU und der gesteckten Module erfolgt im Siemens TIA Portal in Form eines virtuellen PROFINET-Systems. Da die PROFINET-Schnittstelle auch softwareseitig standardisiert ist, können wir auf diesem Weg gewährleisten, dass über die Einbindung einer GSDML-Datei die Funktionalität in Verbindung mit dem Siemens TIA Portal jederzeit gegeben ist.
Seite 209: Geräteübersicht
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Hardware-Konfiguration - CPU Geräteübersicht Baugruppe Steckplatz PLC ... CPU 315-2 PN/DP MPI/DP-Schnitt- 2 X1 MPI/DP-Schnittstelle stelle PROFINET- 2 X2 PROFINET-Schnittstelle Schnittstelle Einstellung Standard CPU- Da die CPU von VIPA als Siemens-CPU projektiert wird, erfolgt auch die Parametrierung Parameter der nicht VIPA-spezifischen Parameter über die Siemens-CPU.
Seite 210 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Hardware-Konfiguration - CPU Wählen Sie in der Netzsicht das IO-Device "VIPA SLIO CPU..." an und wechseln Sie in die Geräteübersicht. ð In der Geräteübersicht des PROFINET-IO-Device "VIPA SLIO CPU" ist auf Steckplatz 0 die CPU bereits vorplatziert.
Seite 211: Tia Portal - Hardware-Konfiguration - Ethernet-Pg/Op-Kanal
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal 10.4 TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal Übersicht Bitte beachten! – Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstel- lungen besitzt die Ethernet-Schnittstelle keine IP-Adresse. – Damit Sie online auf diese zugreifen können, müssen Sie dieser mit- tels "Initialisierung"...
Seite 212 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal IP-Adress-Parameter in Öffnen Sie Ihr Projekt. Projekt übernehmen Projektieren Sie, wenn nicht schon geschehen, in der "Gerätekonfiguration" eine Siemens CPU 315-2 PN/DP (6ES7 315-2EH14 V3.2). Platzieren Sie für den Ethernet-PG/OP-Kanal auf Steckplatz 4 den Siemens CP 343-1 (6GK7 343-1EX30 0XE0 V3.0).
Seite 213: Tia Portal - Hardware-Konfiguration - I/O-Module
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Hardware-Konfiguration - I/O-Module 10.5 TIA Portal - Hardware-Konfiguration - I/O-Module Hardware-Konfiguration Binden Sie in der Geräteübersicht des PROFINET-IO-Device "VIPA SLIO CPU" ab der Module Steckplatz 1 Ihre System SLIO Module in der gesteckten Reihenfolge ein. Gehen Sie hierzu in den Hardware-Katalog und ziehen Sie das entsprechende Modul auf die ent- sprechende Position in der Geräteübersicht.
Seite 214: Tia Portal - Einsatz Profinet
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-IO-Controller 10.6 TIA Portal - Einsatz PROFINET 10.6.1 TIA Portal - Projektierung PROFINET-IO-Controller Übersicht Die CPU hat PROFINET integriert. Neben der Anbindung an PROFINET können Sie über die als Switch ausgeführte Schnittstelle (X4/X6) Ihre CPU programmieren und fern- warten.
Seite 215: Voraussetzung
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-IO-Controller Benutzen Sie "Erreichbare Teilnehmer..." , um die über MAC-Adresse erreichbaren Geräte zu ermitteln. Sie finden diese auf der Frontseite Ihrer CPU mit der Bezeich- nung "MAC ETH: ...".
Seite 216: Profinet-Schnittstelle
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-IO-Controller Geräteübersicht Baugruppe Steckplatz PLC ... CPU 315-2 PN/DP MPI/DP-Schnitt- 2 X1 MPI/DP-Schnittstelle stelle PROFINET- 2 X2 PROFINET-Schnittstelle Schnittstelle 10.6.1.1.2 PROFINET-Schnittstelle Allgemein Name –...
Seite 217: Portverschaltung
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-IO-Controller PROFINET-Schnittstelle - Erweiterte Optionen - Port ...1 Allgemein Name – Hier können Sie die Bezeichnung des Ports ändern, welche auch in der Konfigu- rationstabelle gezeigt wird.
Seite 218: Tia Portal - Projektierung Profinet-I-Device
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-I-Device IO-Devices projektieren Sie haben jetzt ihren PROFINET-IO-Controller projektiert. Binden Sie nun Ihre IO-Devices mit Peripherie an Ihren IO-Controller an. Zur Projektierung von PROFINET-IO-Devices entnehmen Sie aus dem Hardware- katalog unter PROFINET-IO das entsprechende PROFINET-IO-Device und ziehen Sie dieses auf das Subnetz Ihres IO-Controllers.
Seite 219 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-I-Device Die Funktionalität I-Device (Intelligentes IO-Device) einer CPU erlaubt es, Daten mit einem IO-Controller auszutauschen, welche durch die CPU schon entsprechend vor ver- arbeitet wurden.
Seite 220 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-I-Device Navigieren Sie in Ihr Arbeitsverzeichnis und installieren Sie die entsprechende GSDML-Datei. ð Nach der Installation wird der Hardware-Katalog aktualisiert und das Siemens TIA Portal beendet.
Seite 221 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-I-Device Legen Sie unter "Eigenschaften è PROFINET-Schnittstelle... è Allgemein" mit "Neues Subnetz hinzufügen" ein neues Subnetz an und vergeben Sie gültige IP- Adress-Daten. VORSICHT! Bitte konfigurieren Sie die Diagnoseadressen des CP343-1EX30 für "PROFINET-Schnittstelle"...
Seite 222 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-I-Device Legen Sie die Transferbereiche an, indem Sie diese als E/A-Bereichen aus dem Hardware-Katalog auf die "Steckplätze" in der Gerätesicht ziehen. Hierbei dürfen keine Lücken bei den Steckplätzen entstehen.
Seite 223 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-I-Device Zur Projektierung des VIPA I-Devices im übergeordneten IO-Controller entnehmen Sie aus dem Hardware-Katalog unter PROFINET-IO das Gerät "PN I-Device für übergeordnete CPU" , ziehen Sie dieses in die Netzsicht und binden Sie dieses über PROFINET an die CPU an.
Seite 224: Tia Portal - Optional: Einsatz Profibus-Kommunikation
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Optional: Einsatz PROFIBUS-Kommunikation > Hardware-Konfiguration - CPU I-Device mit S7-Routing S7-Routing ist mit der oben gezeigten Vorgehensweise nicht möglich. S7- Routing ist nur möglich, wenn I-Device und der übergeordnete I/O-Con- troller im gleichen Netz projektiert sind.
Seite 225: Einsatz Als Profibus-Dp-Master
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Optional: Einsatz PROFIBUS-Kommunikation > Einsatz als PROFIBUS-DP-Master 10.7.4 Einsatz als PROFIBUS-DP-Master Voraussetzung Die zuvor beschriebene Hardware-Konfiguration wurde durchgeführt. Vorgehensweise Wechseln Sie in die "Gerätesicht" . Selektieren Sie die PROFIBUS-Schnittstelle Ihrer CPU 315-2 PN/DP (6ES7 315-2EH14 V3.2) und wählen Sie "Kontextmenü...
Seite 226: Einsatz Als Profibus-Dp-Slave
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Optional: Einsatz PROFIBUS-Kommunikation > Einsatz als PROFIBUS-DP-Slave Speichern, übersetzen und transferieren Sie Ihr Projekt. 10.7.5 Einsatz als PROFIBUS-DP-Slave Schnelleinstieg Nachfolgend ist der Einsatz des PROFIBUS-Teils als "intelligenter" DP-Slave an Master- Systemen beschrieben.
Seite 227 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Optional: Einsatz PROFIBUS-Kommunikation > Einsatz als PROFIBUS-DP-Slave Projektierung der Slave- Projektieren Sie als weitere CPU eine Siemens CPU 315-2 PN/DP (6ES7 Seite 315-2EH14 V3.2) Ä Kap. 10.3 "TIA Portal - Hardware-Konfiguration - CPU" Seite 208 Bezeichnen Sie die Station als "...DP-Slave".
Seite 228: Tia Portal - Vipa-Bibliothek Einbinden
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Projekt transferieren 10.8 TIA Portal - VIPA-Bibliothek einbinden Übersicht Die VIPA-spezifischen Bausteine finden Sie im "Service"-Bereich auf www.vipa.com unter Downloads > VIPA LIB als Bibliothek zum Download. Die Bibliothek liegt für die entsprechende TIA Portal Version als gepackte zip-Datei vor.
Seite 229: Transfer Über Mpi
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Projekt transferieren > Transfer über Ethernet 10.9.1 Transfer über MPI Transfer über MPI Aktuell werden die VIPA Programmierkabel für den Transfer über MPI nicht unterstützt. Dies ist ausschließlich über Programmierkabel von Siemens möglich. Stellen Sie mit dem entsprechenden Programmierkabel eine Verbindung über MPI mit ihrer CPU her.
Seite 230: Transfer Über Speicherkarte
VIPA System SLIO Projektierung im TIA Portal TIA Portal - Projekt transferieren > Transfer über Speicherkarte 10.9.3 Transfer über Speicherkarte Vorgehensweise Die Speicherkarte dient als externes Speichermedium. Es dürfen sich mehrere Projekte und Unterverzeichnisse auf einer Speicherkarte befinden. Bitte beachten Sie, dass sich Ihre aktuelle Projektierung im Root-Verzeichnis befindet und einen der folgenden Datei- namen hat: S7PROG.WLD...
Seite 231: Anhang
VIPA System SLIO Anhang Anhang HB300 | CPU | 015-CEFPR01 | de | 19-22...
Seite 232 VIPA System SLIO Anhang Inhalt Systemspezifische Ereignis-IDs..............233 Integrierte Bausteine..................285 SZL-Teillisten....................289 HB300 | CPU | 015-CEFPR01 | de | 19-22...
Seite 233: A Systemspezifische Ereignis-Ids
VIPA System SLIO Systemspezifische Ereignis-IDs Systemspezifische Ereignis-IDs Ä Kap. 4.20 "Diagnose-Einträge" Seite 113 Ereignis-IDs Ereignis-ID Bedeutung 0x115C Herstellerspezifischer Alarm (OB 57) bei EtherCAT OB: OB-Nummer ZINFO1: Ein-/Ausgangsadresse ZINFO2: Alarmtyp 0: Reserviert 1: Diagnosealarm (kommend) 2: Prozessalarm 3: Ziehen-Alarm 4: Stecken-Alarm 5: Status-Alarm 6: Update-Alarm 7: Redundanz-Alarm...
Seite 234 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO3 - Position 0: Stationsnummer ZINFO3 - Position 11: IO-System-ID ZINFO3 - Bit 15: Systemkennung DP/PN 0x38D1 Bus Wiederkehr, Sollausbau weicht von Istausbau ab 0: OB-Nummer PK: Prioritätsklasse ZINFO1: Logische Adresse des IO-Systems ZINFO2: Logische Adresse des virtuellen Device ZINFO3 - Position 0: Stationsnummer ZINFO3 - Position 11: IO-System-ID...
Seite 235 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 64: Taktsynchronalarm-OB (OB 64) 65: Technologiesynchronalarm-OB (OB 65) 80: Zeitfehler-OB (OB 80) 81: Stromversorgungsfehler-OB (OB 81) 82: Diagnosealarm-OB (OB 82) 83: Ziehen/Stecken-OB (OB 83) 85: Programmablauffehler-OB (OB 85) 86: Baugruppenträgerausfall-OB (OB 86) PK: Prioritätsklasse ZINFO1: Logische Adresse des IO-Systems ZINFO2: Alarmgrund 0: Unbekannt...
Seite 236 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO2: Steckplatz ZINFO3: Typkennung 0xE011 Masterprojektierung auf Slave-CPU nicht möglich oder fehlerhafte Slave-Konfiguration 0xE012 Fehler bei Parametrierung / Konfiguration Standard-Rückwandbus 0xE013 Fehler bei Schieberegisterzugriff auf Standard-Rückwandbus Digitalmodule 0xE014 Fehler bei Check_Sys 0xE015 Fehler beim Zugriff auf Master ZINFO2: Steckplatz des Masters ZINFO2: Kachelmaster 0xE016...
Seite 237 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 0xE0CC Kommunikationsfehler ZINFO1: Fehlercode 1: Falsche Priorität 2: Pufferüberlauf 3: Telegrammformatfehler 4: Falsche SZL-Anforderung (SZL-ID ungültig) 5: Falsche SZL-Anforderung (SZL-Sub-ID ungültig) 6: Falsche SZL-Anforderung (SZL-Index ungültig) 7: Falscher Wert 8: Falscher Rückgabewert 9: Falsche SAP 10: Falscher Verbindungstyp 11: Falsche Sequenznummer 12: Fehlerhafte Bausteinnummer im Telegramm...
Seite 238 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO1 - Position 0: Nicht anwenderrelevant 0xE21D Speicherkarten Lesen: Fehler beim Nachladen (nach Urlöschen), Fehler im Bausteinheader ZINFO1: Bausteintyp 56: OB 65: DB 66: SDB 67: FC 68: SFC 69: FB 70: SFB 97: VDB 98: VSDB 99: VFC...
Seite 239 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 102: VSFB 111: VOB ZINFO3: Bausteinnummer 0xE300 Internes Flash Schreiben beendet (Copy Ram2Rom) 0xE310 Internes Flash Lesen beendet (Nachladen nach Batterieausfall) 0xE400 FSC-Karte wurde gesteckt OB: FSC von diesem Steckplatz (PK) aktiviert OB: Der eingelegte FSC ist der aktivierte FSC OB: Der eingelegte FSC ist kompatibel mit der CPU PK: FSC Quelle 0: CPU...
Seite 240 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 37833: 955-C000M40 38050: FSC-C00MC10 41460: 955-C000M50 41526: 955-C0PE040 42655: FSC-C00MC00 47852: 955-C00MC00 48709: FSC-C0PE040 50574: 955-C000M70 52366: 955-C000030 53501: FSC-C000030 58048: FSC-C000020 63411: 955-C000M60 65203: 955-C000020 ZINFO2: FSC Seriennummer (High word) ZINFO3: FSC Seriennummer (Low word) 0xE401 FSC-Karte wurde gezogen OB: Aktion nach Ende der Trialtime...
Seite 241 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 15618: 955-C000S20 16199: 955-C000M20 17675: FSC-C000S00 18254: FSC-C000M00 20046: FSC-C000040 21053: 955-C000040 22904: 955-C000S00 23357: 955-C000M00 24576: 955-C000050 35025: 955-C00MC10 36351: FSC-C000S40 36794: FSC-C000M40 37260: 955-C000S40 37833: 955-C000M40 38050: FSC-C00MC10 41460: 955-C000M50 41526: 955-C0PE040 42655: FSC-C00MC00 47852: 955-C00MC00 48709: FSC-C0PE040...
Seite 242 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 1: Karte ZINFO1: FSC(CRC) 1146: 955-C000070 1736: 955-C0NE040 2568: FSC-C0ME040 3450: 955-C000M30 3903: 955-C000S30 4361: FSC-C000M30 4940: FSC-C000S30 5755: 955-C0ME040 6843: FSC-C0NE040 8561: FSC-C000S20 9012: FSC-C000M20 13895: 955-C000060 15618: 955-C000S20 16199: 955-C000M20 17675: FSC-C000S00 18254: FSC-C000M00 20046: FSC-C000040 21053: 955-C000040...
Seite 243 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 63411: 955-C000M60 65203: 955-C000020 ZINFO2: FSC Seriennummer (High word) ZINFO3: FSC Seriennummer (Low word) 0xE404 FeatureSet gelöscht wegen CRC-Fehler 0xE405 Trialtime eines FeatureSets/Speicherkarte ist abgelaufen OB: Aktion nach Ende der Trialtime 0: Keine Aktion 1: CPU STOP 2: CPU STOP und FSC deaktiviert 3: Werksreset...
Seite 244 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 36351: FSC-C000S40 36794: FSC-C000M40 37260: 955-C000S40 37833: 955-C000M40 38050: FSC-C00MC10 41460: 955-C000M50 41526: 955-C0PE040 42655: FSC-C00MC00 47852: 955-C00MC00 48709: FSC-C0PE040 50574: 955-C000M70 52366: 955-C000030 53501: FSC-C000030 58048: FSC-C000020 63411: 955-C000M60 65203: 955-C000020 ZINFO2: FSC-Seriennummer (High word) ZINFO3: FSC-Seriennummer (Low word) DatID: FeatureSet Trialtime in Minuten 0xE406...
Seite 245 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 9012: FSC-C000M20 13895: 955-C000060 15618: 955-C000S20 16199: 955-C000M20 17675: FSC-C000S00 18254: FSC-C000M00 20046: FSC-C000040 21053: 955-C000040 22904: 955-C000S00 23357: 955-C000M00 24576: 955-C000050 35025: 955-C00MC10 36351: FSC-C000S40 36794: FSC-C000M40 37260: 955-C000S40 37833: 955-C000M40 38050: FSC-C00MC10 41460: 955-C000M50 41526: 955-C0PE040 42655: FSC-C00MC00...
Seite 246 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 70: SFB 97: VDB 98: VSDB 99: VFC 100: VSFC 101: VFB 102: VSFB 111: VOB ZINFO3: Bausteinnummer 0xE501 Parserfehler ZINFO1: ErrorCode 1: Parserfehler: SDB Struktur 2: Parserfehler: SDB ist kein gültiger SDB-Typ ZINFO2: SDB-Typ ZINFO3: SDB-Nummer 0xE502...
Seite 247 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO3: Bausteinadresse (Low word) 0xE505 Interner Fehler - Kontaktieren Sie bitte die Hotline! ZINFO1: Ursache für MemDump 0: Unbekannt 1: Manuelle Anforderung 2: Ungültiger Opcode 3: Code-CRC-Fehler 4: Prozessor Exception 5: Prozessor Exception mit Dump nach Reboot 6: Baustein-CRC-Fehler 0xE604 Mehrfach-Parametrierung einer Peripherieadresse für Ethernet-PG/OP-Kanal...
Seite 248 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO3: Anzahl zulässiger Slaves 0xE70A PROFIBUS konfiguriert, aber Zugangsweg deaktiviert ZINFO1: Logische Basisadresse des DP-Masters ZINFO2 - Position 8: DP-Mastersystem-ID 0xE710 Onboard-PROFIBUS/MPI: Busfehler aufgetreten PK: Nicht anwenderrelevant ZINFO1: Schnittstelle ZINFO2: Nicht anwenderrelevant ZINFO3: Nicht anwenderrelevant DatID: Nicht anwenderrelevant 0xE720 Interner Fehler - Kontaktieren Sie bitte die Hotline!
Seite 249 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 1: Parameterfehler 2: Konfigurationsfehler ZINFO2: Mastersystem-ID DatID: Nicht anwenderrelevant 0xE780 Fehler bei der Konfiguration eines Prozessabbildes ZINFO1: Nicht anwenderrelevant ZINFO2: Logische Adresse ZINFO3: IO-Flag 0xE781 Adressbereich überschreitet Prozessabbildgrenze ZINFO1: Adresse ZINFO2: Länge des Adressbereichs ZINFO3: Größe Prozessabbild DatID: Adressbereich 0xE801...
Seite 250 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 65153: Fehler beim Erzeugen der Datei 65185: Fehler beim Schreiben der Datei 65186: Ungerade Adresse beim Lesen 0xE80C Interne Meldung ZINFO3: Status 0: OK 65153: Fehler beim Erzeugen der Datei 65185: Fehler beim Schreiben der Datei 65186: Ungerade Adresse beim Lesen 0xE80D Interne Meldung...
Seite 251 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO3: Fehlercode 0xE82C CMD - Autobefehl: WEBVISU_PGOP_ENABLE erkannt und ausgeführt 0xE82D CMD - Autobefehl: WEBVISU_PGOP_DISABLE erkannt und ausgeführt 0xE82E CMD - Autobefehl: WEBVISU_CP_ENABLE erkannt und ausgeführt 0xE82F CMD - Autobefehl: WEBVISU_CP_DISABLE erkannt und ausgeführt 0xE8FB CMD - Autobefehl: Fehler: Initialisierung des Ethernet-PG/OP-Kanals mittels SET_NETWORK fehlerhaft 0xE8FC...
Seite 252 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 1: Doppelte IP/PROFINET-Konfiguration auf Steckplatz 2 und 4 2: PROFINET-IO-System auf Steckplatz 4 konfiguriert 3: Zu viele PROFINET-Controller konfiguriert 4: Virtuelles Device mehrfach konfiguriert 5: EtherCAT-Devices für PROFINET-CP konfiguriert 6: PROFINET-Devices für EtherCAT-CP konfiguriert 7: PROFINET-CP auf Steckplatz 2 projektiert, obwohl dies nicht unterstützt wird 8: Am CP auf Steckplatz 4 darf kein PROFINET-IO-System (I-Device) konfiguriert sein 9: Am CP auf Steckplatz 4 darf kein PROFINET-IO-System (Controller) konfiguriert sein...
Seite 253 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO3: Typkennung DatID: Nicht anwenderrelevant 0xEA03 SBUS: Kommunikationsfehler zwischen CPU und IO-Controller OB: Betriebszustand 0: Konfiguration im Betriebszustand RUN 1: STOP (Update) 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart) 6: ANLAUF (Neustart/Warmstart) 7: ANLAUF (Wiederanlauf) 9: RUN...
Seite 254 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO3: Datenbreite 0xEA05 Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xEA07 Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xEA08 SBUS: Parametrierte Eingangsdatenbreite ungleich der gesteckten Eingangsdatenbreite ZINFO1: Parametrierte Eingangsdatenbreite ZINFO2: Steckplatz ZINFO3: Eingangsdatenbreite der gesteckten Baugruppe 0xEA09 SBUS: Parametrierte Ausgangsdatenbreite ungleich der gesteckten Ausgangsdatenbreite...
Seite 255 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO2: Steckplatz des Masters 0xEA18 SBUS: Fehler beim Mappen der Masterperipherie ZINFO2: Steckplatz des Masters 0xEA19 Interner Fehler - Kontaktieren Sie bitte die Hotline! PK: Nicht anwenderrelevant ZINFO2: HW-Steckplatz ZINFO3: Interface-Typ DatID: Nicht anwenderrelevant 0xEA1A SBUS: Fehler beim Zugriff auf SBUS-FPGA-Adresstabelle PK: Nicht anwenderrelevant...
Seite 256 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung OB: Steckplatz des CPs PK: Dateinummer ZINFO1: Version des CPs ZINFO2: Nicht anwenderrelevant ZINFO3: Nicht anwenderrelevant DatID: Line 0xEA50 PROFINET-IO-Controller: Fehler in der Konfiguration OB: Nicht anwenderrelevant PK: Nicht anwenderrelevant ZINFO1: Rack/Steckplatz des Controllers ZINFO2: Devicenummer ZINFO3: Steckplatz auf dem Device DatID: Nicht anwenderrelevant...
Seite 257 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 0xEA55 PROFINET-IO-Controller: Zu viele Steckplätze oder zu hohe Steckplatznummer projektiert ZINFO1: Rack/Steckplatz des Controllers ZINFO2: Devicenummer ZINFO3: Anzahl der projektierten Steckplätze oder zu hohe Steckplatznummer 0xEA56 PROFINET-IO-Controller: Zu viele Substeckplätze oder zu hohe Substeckplatznummer projektiert ZINFO1: Rack/Steckplatz des Controllers ZINFO2: Devicenummer ZINFO3: Anzahl der projektierten Substeckplätze oder zu hohe Substeckplatznummer...
Seite 258 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO1 - Bit 9: Konfiguration nicht verfügbar ZINFO1 - Bit 10: Konfiguration ungültig ZINFO1 - Bit 11: Aktualisierungszeit zu klein ZINFO1 - Bit 12: Aktualisierungszeit zu groß ZINFO1 - Bit 13: Ungültige Devicenummer ZINFO1 - Bit 14: CPU ist als I-Device konfiguriert ZINFO1 - Bit 15: IP-Adresse auf anderem Weg beziehen.
Seite 259 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 0: Datensatz-Fehler lokal 1: Datensatz-Fehler Stack 2: Datensatz-Fehler Station ZINFO1: Datensatznummer ZINFO2: Datensatzhandle (Aufrufer) ZINFO3: Interner Fehlercode vom PN-Stack DatID: Device 0xEA68 PROFINET-IO-Controller: Fehler Datensatz schreiben OB: Rack/Steckplatz des Controllers PK: Fehlertyp 0: Datensatz-Fehler lokal 1: Datensatz-Fehler Stack 2: Datensatz-Fehler Station ZINFO1: Datensatznummer...
Seite 260 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 10: HALT 11: ANKOPPELN 12: AUFDATEN 13: DEFEKT 14: Fehlersuchbetrieb 15: Spannungslos 253: Prozessabbild freigeschaltet im STOP 254: Watchdog 255: Nicht gesetzt PK: Rack/Steckplatz ZINFO1: Device ID ZINFO2: Nicht anwenderrelevant ZINFO3: Nicht anwenderrelevant DatID: Nicht anwenderrelevant 0xEA6C PROFINET-IO-Controller: Fehlerhafte Device-ID...
Seite 261 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 0: Konfiguration im Betriebszustand RUN 1: STOP (Update) 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart) 6: ANLAUF (Neustart/Warmstart) 7: ANLAUF (Wiederanlauf) 9: RUN 10: HALT 11: ANKOPPELN 12: AUFDATEN 13: DEFEKT 14: Fehlersuchbetrieb 15: Spannungslos...
Seite 262 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 14: Fehlersuchbetrieb 15: Spannungslos 253: Prozessabbild freigeschaltet im STOP 254: Watchdog 255: Nicht gesetzt PK: Rack/Steckplatz ZINFO1: Device ID ZINFO2: Nicht anwenderrelevant ZINFO3: Nicht anwenderrelevant DatID: Nicht anwenderrelevant 0xEA6F PROFINET-IO-Controller: PROFINET Modulabweichung OB: Betriebszustand 0: Konfiguration im Betriebszustand RUN 1: STOP (Update) 2: STOP (Urlöschen)
Seite 263 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO1: UnsupportedApiError.slot ZINFO2: UnsupportedApiError.subslot DatID: UnsupportedApiError.deviceID 0xEA71 Interner Fehler - Kontaktieren Sie bitte die Hotline! PK: Rack/Steckplatz ZINFO1: FunctionIndex ZINFO2: Nicht anwenderrelevant 0xEA72 Interner Fehler - Kontaktieren Sie bitte die Hotline! OB: Verbindungsnummer PK: Steckplatz des Controllers ZINFO1: Fehlerursache 129: PNIO...
Seite 264 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung DatID: SvnRevision 0xEA83 Interner Fehler - Kontaktieren Sie bitte die Hotline! OB: Nicht anwenderrelevant PK: Nicht anwenderrelevant ZINFO1: Filenamehash[0-3] ZINFO2: Filenamehash[4-7] ZINFO3: Line DatID: SvnRevision 0xEA91 Interner Fehler - Kontaktieren Sie bitte die Hotline! OB: Aktuelle OB-Nummer PK: Core-Status 0: INIT...
Seite 265 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 3: PAUSE 4: RUN ZINFO1: Filenamehash[0-3] ZINFO2: Filenamehash[4-7] ZINFO3: Line DatID: Aktuelle Auftragsnummer 0xEA97 Interner Fehler - Kontaktieren Sie bitte die Hotline! ZINFO3: Steckplatz 0xEA98 Fehler beim File-Lesen über SBUS PK: Nicht anwenderrelevant ZINFO3: Steckplatz DatID: Nicht anwenderrelevant 0xEA99...
Seite 266 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO1: Diagnoseadresse des Masters ZINFO2: Nicht anwenderrelevant ZINFO3: Anzahl der aufgetretenen Fehler 0xEAB0 Ungültiger Link-Mode OB: Aktueller Betriebszustand 0: Konfiguration im Betriebszustand RUN 1: STOP (Update) 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart) 6: ANLAUF (Neustart/Warmstart) 7: ANLAUF (Wiederanlauf)
Seite 267 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 7: Interner Fehler 8: Interner Fehler 8: Interner Fehler 0xEAD0 Konfigurationsfehler SyncUnit ZINFO1: Status 0xEB02 System Fehler: Sollausbau ungleich Istausbau ZINFO1: Bitmaske Steckplätze 1-16 ZINFO2: Bitmaske Steckplätze 17-32 ZINFO3: Bitmaske Steckplätze 33-48 DatID: Bitmaske Steckplätze 49-64 0xEB03 System Fehler: IO-Mapping PK: Nicht anwenderrelevant...
Seite 268 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung PK: Nicht anwenderrelevant DatID: Nicht anwenderrelevant 0xEB15 Bus FMM-Meldung ZINFO1: FMM-Meldung 0xEB20 System Fehler: Alarminformationen undefiniert 0xEB21 System Fehler: Zugriff auf Konfigurationsdaten ZINFO2: Nicht anwenderrelevant ZINFO3: Nicht anwenderrelevant DatID: Nicht anwenderrelevant 0xEC02 EtherCAT: Konfigurationswarnung ZINFO1: Fehler-Code 1: Anzahl der Slave-Stationen wird nicht unterstützt 2: Master-System-ID ist ungültig...
Seite 269 PK: Nicht anwenderrelevant ZINFO1: Peripherie-Adresse ZINFO2: Steckplatz DatID: Eingang DatID: Ausgang 0xEC05 EtherCAT: Eingestellten DC-Mode des YASKAWA Sigma 5/7 Antriebs überprüfen OB: Betriebszustand 0: Konfiguration im Betriebszustand RUN 1: STOP (Update) 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern)
Seite 270 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 2: HINWEIS: Für den Antrieb wird der DC Hilscher Mode empfohlen (DC Reference Clock ist nicht im Beckhoff Mode)! 3: Die Stationsadresse konnte für die Überprüfung nicht ermittelt werden (Stationsadresse in ZINFO1 ist entsprechend 0) 4: Die Slave-Informationen konnten für die Überprüfung nicht ermittelt werden (Stationsadresse in ZINFO1 ist entsprechend 0)
Seite 271 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 3: Bootstrap 4: SafeOp 8: Op ZINFO1 - Position 8: Alter Status 0: Undefiniert/Unbekannt 1: Init 2: PreOp 3: Bootstrap 4: SafeOp 8: Op ZINFO2: Diagnoseadresse des Masters ZINFO3: Anzahl der Station, die nicht im selben Zustand sind, wie der Master DatID: Station nicht verfügbar DatID: Station verfügbar DatID: Eingangsadresse...
Seite 272 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO2: Diagnoseadresse des Masters 0xEC40 Buszykluszeit-Verletzung aufgehoben ZINFO2: Logische Adresse des IO-Systems 0xEC50 EtherCAT: Verteilte Uhren (DC) nicht synchron OB: Betriebszustand 0: Konfiguration im Betriebszustand RUN 1: STOP (Update) 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart) 6: ANLAUF (Neustart/Warmstart)
Seite 273 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 4: SafeOp 8: Op ZINFO1 - Position 8: Alter Status 0: Undefiniert/Unbekannt 1: Init 2: PreOp 3: Bootstrap 4: SafeOp 8: Op ZINFO2: Diagnoseadresse der Masters ZINFO3: Anzahl der Station, die nicht im selben Zustand sind, wie der Master DatID: Station verfügbar DatID: Station nicht verfügbar DatID: Eingangsadresse...
Seite 274 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 22: Ungültige Mailbox-Konfiguration 23: Ungültige Sync-Manager-Konfiguration 24: Keine gültigen Eingänge verfügbar 25: Keine gültigen Ausgänge verfügbar 26: Synchronisationsfehler 27: Sync-Manager Watchdog 28: Ungültige Sync-Manager-Typen 29: Ungültige Ausgabe-Konfiguration 30: Ungültige Eingabe-Konfiguration 31: Ungültige Watchdog-Konfiguration 32: Slave-Station erfordert einen Kaltstart 33: Slave-Station muss sich im Zustand INIT befinden 34: Slave-Station muss sich im Zustand PreOp befinden...
Seite 275 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO1 - Position 8: Alter Status 0: Undefiniert/Unbekannt 1: Init 2: PreOp 3: Bootstrap 4: SafeOp 8: Op ZINFO2: Diagnoseadresse des Masters ZINFO3: Anzahl der Station, die nicht im selben Zustand sind, wie der Master DatID: Station nicht verfügbar DatID: Station verfügbar DatID: Eingangsadresse...
Seite 276 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung DatID: Eingangsadresse 0xED22 EtherCAT: Slave-Statuswechsel, der keinen OB86 hervorruft ZINFO1 - Position 0: Neuer Status 0: Undefiniert/Unbekannt 1: Init 2: PreOp 3: Bootstrap 4: SafeOp 8: Op ZINFO1 - Position 8: Alter Status 0: Undefiniert/Unbekannt 1: Init 2: PreOp...
Seite 277 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 45: Ungültige Ausgabe-FMMU-Konfiguration 46: Ungültige Eingabe-FMMU-Konfiguration 48: Ungültige Verteilte Uhren (DC) Sync Konfiguration 49: Ungültige Verteilte Uhren (DC) Latch Konfiguration 50: PLL-Fehler 51: Ungültiger Verteilte Uhren (DC) IO-Fehler 52: Ungültiger Verteilte Uhren (DC) Zeitüberlauf-Fehler 66: Fehler bei azyklischem Datenaustausch Ethernet Over EtherCAT 67: Fehler bei azyklischem Datenaustausch CAN Over EtherCAT 68: Fehler bei azyklischem Datenaustausch Fileaccess Over EtherCAT...
Seite 278 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 1: Init 2: PreOp 3: Bootstrap 4: SafeOp 8: Op ZINFO2: EtherCAT Konfiguration vorhanden 0: Keine EC-Konfiguration vorhanden 1: EC-Konfiguration vorhanden ZINFO3: DC in Sync 0: Nicht in sync 1: In sync 0xED30 EtherCAT: Topologie-Abweichung ZINFO2: Diagnoseadresse des Masters 0xED31...
Seite 279 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO3: DC State change 0: Master 1: Slave 0xED60 EtherCAT: Diagnosepuffer CP: Slave-Statuswechsel OB: Betriebszustand 0: Konfiguration im Betriebszustand RUN 1: STOP (Update) 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart) 6: ANLAUF (Neustart/Warmstart) 7: ANLAUF (Wiederanlauf) 9: RUN...
Seite 280 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 22: Ungültige Mailbox-Konfiguration 23: Ungültige Sync-Manager-Konfiguration 24: Keine gültigen Eingänge verfügbar 25: Keine gültigen Ausgänge verfügbar 26: Synchronisationsfehler 27: Sync-Manager Watchdog 28: Ungültige Sync-Manager-Typen 29: Ungültige Ausgabe-Konfiguration 30: Ungültige Eingabe-Konfiguration 31: Ungültige Watchdog-Konfiguration 32: Slave-Station erfordert einen Kaltstart 33: Slave-Station muss sich im Zustand INIT befinden 34: Slave-Station muss sich im Zustand PreOp befinden...
Seite 281 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung ZINFO2 - Position 8: MEF-Byte3 ZINFO3 - Position 0: MEF-Byte4 ZINFO3 - Position 8: MEF-Byte5 DatID: Fehler-Code 0xED62 EtherCAT: Diagnosepuffer CP: Fehler bei SDO-Zugriff OB: EtherCAT-Stationsadresse (High-Byte) PK: EtherCAT-Stationsadresse (Low-Byte) ZINFO1: Index ZINFO2: SDOErrorCode (High-Word) ZINFO3: SDOErrorCode (Low-Word) DatID: Subindex 0xED63...
Seite 282 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 255: Nicht gesetzt ZINFO1: Diagnoseadresse des Masters ZINFO2: EtherCAT-Stationsadresse 0xED80 Busstörung aufgetreten (Receive-Timeout) ZINFO1: Logische Adresse des IO-Systems ZINFO3 - Position 0: Stationsnummer ZINFO3 - Position 11: IO-System-ID ZINFO3 - Bit 15: Systemkennung DP/PN 0xEE00 Zusatzinformation bei UNDEF_OPCODE OB: Nicht anwenderrelevant...
Seite 283 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 3: Baugruppen-Datenbasis ungültig 6: IP_CONFIG: Eine neue IP-Adresse wurde durch STEP7-Projektierung zugeteilt 10: IP_CONFIG: Eine nicht projektierte neue IP-Adresse wurde zugeteilt 13: HW Reset am P-Bus (bei CPU Urlöschen) 19: Schalterbetätigung von STOP nach RUN verursacht Baugruppen-Wiederanlauf 20: MGT: PG Kommando verursacht Baugruppen-Wiederanlauf 21: MGT: Übernahme der Baugruppen-Datenbasis verursacht Baugruppen-Wiederanlauf 23: Stoppen des Subsystems nach Laden des bereits vorhandenen konsistenzgesicherten SDBs xxxx...
Seite 284 VIPA System SLIO Systemspezifische Ereignis-IDs Ereignis-ID Bedeutung 10: IP_CONFIG 38: SEND/RECEIVE HB300 | CPU | 015-CEFPR01 | de | 19-22...
Seite 285: Integrierte Bausteine
VIPA System SLIO Integrierte Bausteine Integrierte Bausteine Nähere Informationen hierzu finden Sie im Handbuch "SPEED7 Operati- onsliste" von VIPA. Name Beschreibung OB 1 CYCL_EXC Zyklisches Programm OB 10 TOD_INT0 Uhrzeitalarm OB 20 DEL_INT0 Verzögerungsalarm OB 21 DEL_INT1 Verzögerungsalarm OB 28 CYC_INT_250us Weckalarm OB 29...
Seite 286 VIPA System SLIO Integrierte Bausteine Name Beschreibung SFB 2 CTUD Vorwärts-/Rückwärtszählen SFB 3 Impuls erzeugen SFB 4 Einschaltverzögerung SFB 5 Ausschaltverzögerung SFB 7 TIMEMESS Zeitmessung SFB 12 BSEND Blockorientiertes Senden SFB 13 BRCV Blockorientiertes Empfangen SFB 14 Remote CPU lesen SFB 15 Remote CPU schreiben SFB 32...
Seite 287 VIPA System SLIO Integrierte Bausteine Name Beschreibung SFC 23 DEL_DB Datenbaustein löschen SFC 24 TEST_DB Datenbaustein testen SFC 28 SET_TINT Uhrzeitalarm stellen SFC 29 CAN_TINT Uhrzeitalarm stornieren SFC 30 ACT_TINT Uhrzeitalarm aktivieren SFC 31 QRY_TINT Uhrzeitalarm abfragen SFC 32 SRT_DINT Verzögerungsalarm starten SFC 33 CAN_DINT...
Seite 288 VIPA System SLIO Integrierte Bausteine Name Beschreibung SFC 70 GEO_LOG Anfangsadresse einer Baugruppe ermitteln SFC 71 LOG_GEO Zu logischer Adresse gehörenden Slot ermitteln SFC 81 UBLKMOV Variable unterbrechbar kopieren SFC 101 HTL_RTM Hantierung Betriebsstundenzähler SFC 102 RD_DPARA Vordefinierte Parameter lesen SFC 105 READ_SI Auslesen dyn.
Seite 289: Cszl-Teillisten
VIPA System SLIO SZL-Teillisten SZL-Teillisten Nähere Informationen hierzu finden Sie im Handbuch "SPEED7 Operati- onsliste" von VIPA. SZL-ID SZL-Teillisten xy11h Baugruppen-Identifikation xy12h CPU-Merkmale xy13h Anwenderspeicherbereiche xy14h Systembereiche xy15h Bausteintypen xy19h Zustand aller LEDs xy1Ch Identifikation einer Komponente xy22h Alarmstatus xy32h Kommunikationszustandsdaten xy37h Ethernet-Details einer Baugruppe...
