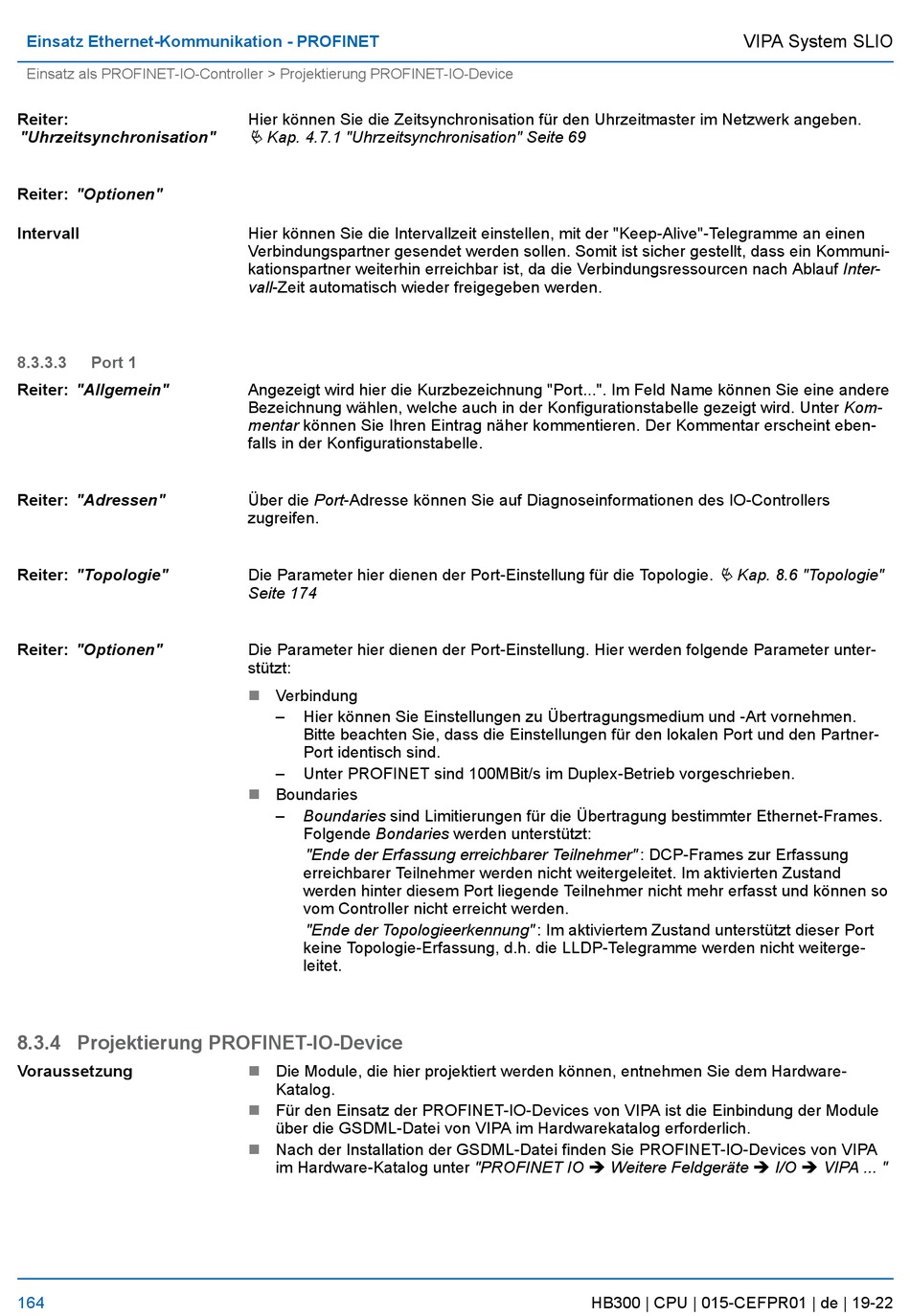

Einsatz Ethernet-Kommunikation - PROFINET
Einsatz als PROFINET-IO-Controller > Projektierung PROFINET-IO-Device
Reiter:
"Uhrzeitsynchronisation"
Reiter: "Optionen"
Intervall
8.3.3.3
Port 1
Reiter: "Allgemein"
Reiter: "Adressen"
Reiter: "Topologie"
Reiter: "Optionen"
8.3.4 Projektierung PROFINET-IO-Device
Voraussetzung
164
Hier können Sie die Zeitsynchronisation für den Uhrzeitmaster im Netzwerk angeben.
Ä Kap. 4.7.1 "Uhrzeitsynchronisation" Seite 69
Hier können Sie die Intervallzeit einstellen, mit der "Keep-Alive"-Telegramme an einen
Verbindungspartner gesendet werden sollen. Somit ist sicher gestellt, dass ein Kommuni-
kationspartner weiterhin erreichbar ist, da die Verbindungsressourcen nach Ablauf Inter-
vall-Zeit automatisch wieder freigegeben werden.
Angezeigt wird hier die Kurzbezeichnung "Port...". Im Feld Name können Sie eine andere
Bezeichnung wählen, welche auch in der Konfigurationstabelle gezeigt wird. Unter Kom-
mentar können Sie Ihren Eintrag näher kommentieren. Der Kommentar erscheint eben-
falls in der Konfigurationstabelle.
Über die Port-Adresse können Sie auf Diagnoseinformationen des IO-Controllers
zugreifen.
Die Parameter hier dienen der Port-Einstellung für die Topologie.
Seite 174
Die Parameter hier dienen der Port-Einstellung. Hier werden folgende Parameter unter-
stützt:
n
Verbindung
–
Hier können Sie Einstellungen zu Übertragungsmedium und -Art vornehmen.
Bitte beachten Sie, dass die Einstellungen für den lokalen Port und den Partner-
Port identisch sind.
–
Unter PROFINET sind 100MBit/s im Duplex-Betrieb vorgeschrieben.
n
Boundaries
–
Boundaries sind Limitierungen für die Übertragung bestimmter Ethernet-Frames.
Folgende Bondaries werden unterstützt:
"Ende der Erfassung erreichbarer Teilnehmer" : DCP-Frames zur Erfassung
erreichbarer Teilnehmer werden nicht weitergeleitet. Im aktivierten Zustand
werden hinter diesem Port liegende Teilnehmer nicht mehr erfasst und können so
vom Controller nicht erreicht werden.
"Ende der Topologieerkennung" : Im aktiviertem Zustand unterstützt dieser Port
keine Topologie-Erfassung, d.h. die LLDP-Telegramme werden nicht weiterge-
leitet.
n
Die Module, die hier projektiert werden können, entnehmen Sie dem Hardware-
Katalog.
n
Für den Einsatz der PROFINET-IO-Devices von VIPA ist die Einbindung der Module
über die GSDML-Datei von VIPA im Hardwarekatalog erforderlich.
n
Nach der Installation der GSDML-Datei finden Sie PROFINET-IO-Devices von VIPA
im Hardware-Katalog unter "PROFINET IO è Weitere Feldgeräte è I/O è VIPA ... "
VIPA System SLIO
Ä Kap. 8.6 "Topologie"
HB300 | CPU | 015-CEFPR01 | de | 19-22
