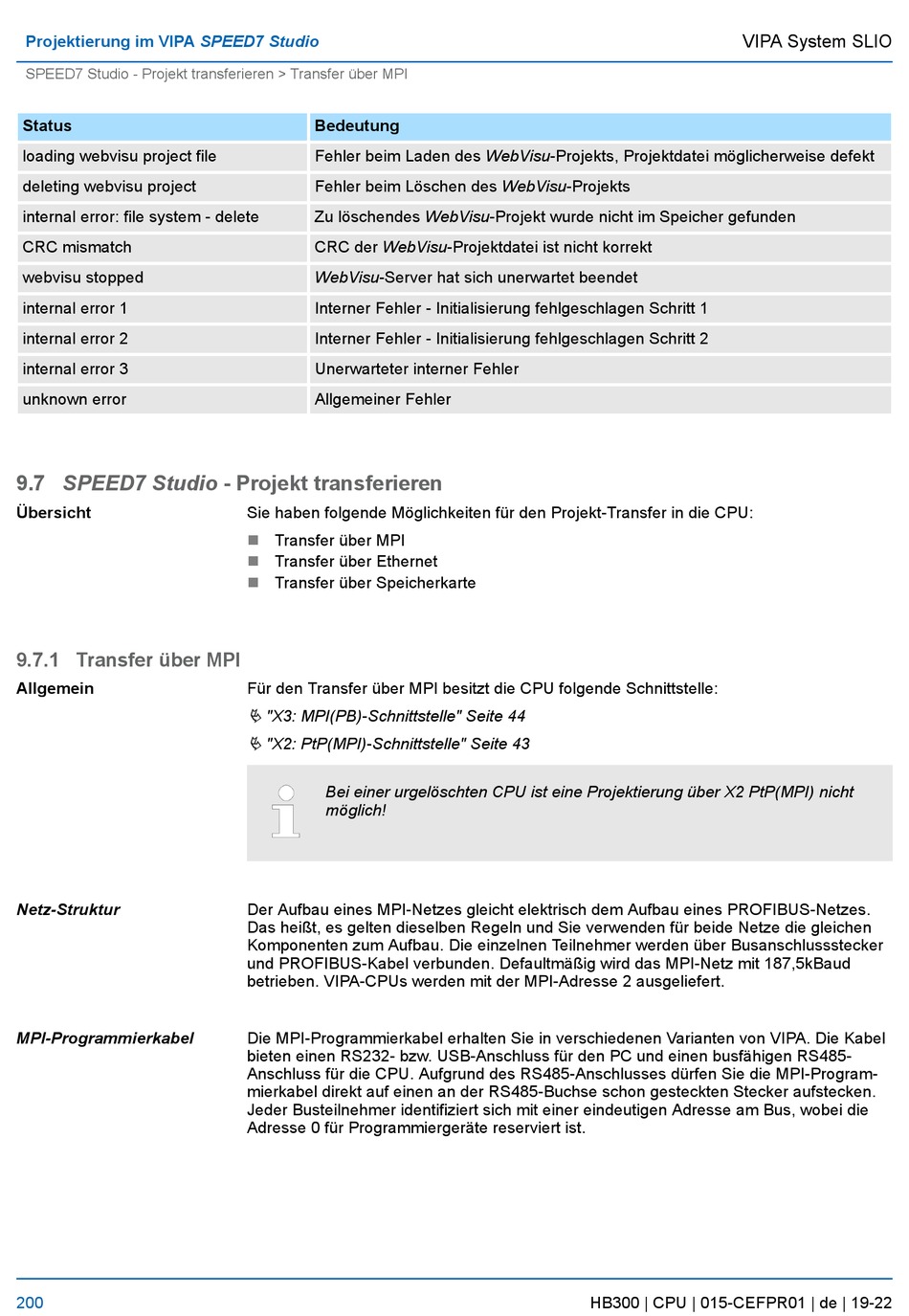

Projektierung im VIPA SPEED7 Studio
SPEED7 Studio - Projekt transferieren > Transfer über MPI
Status
loading webvisu project file
deleting webvisu project
internal error: file system - delete
CRC mismatch
webvisu stopped
internal error 1
internal error 2
internal error 3
unknown error
9.7 SPEED7 Studio - Projekt transferieren
Übersicht
9.7.1 Transfer über MPI
Allgemein
Netz-Struktur
MPI-Programmierkabel
200
Bedeutung
Fehler beim Laden des WebVisu-Projekts, Projektdatei möglicherweise defekt
Fehler beim Löschen des WebVisu-Projekts
Zu löschendes WebVisu-Projekt wurde nicht im Speicher gefunden
CRC der WebVisu-Projektdatei ist nicht korrekt
WebVisu-Server hat sich unerwartet beendet
Interner Fehler - Initialisierung fehlgeschlagen Schritt 1
Interner Fehler - Initialisierung fehlgeschlagen Schritt 2
Unerwarteter interner Fehler
Allgemeiner Fehler
Sie haben folgende Möglichkeiten für den Projekt-Transfer in die CPU:
n
Transfer über MPI
n
Transfer über Ethernet
n
Transfer über Speicherkarte
Für den Transfer über MPI besitzt die CPU folgende Schnittstelle:
Ä "X3: MPI(PB)-Schnittstelle" Seite 44
Ä "X2: PtP(MPI)-Schnittstelle" Seite 43
Bei einer urgelöschten CPU ist eine Projektierung über X2 PtP(MPI) nicht
möglich!
Der Aufbau eines MPI-Netzes gleicht elektrisch dem Aufbau eines PROFIBUS-Netzes.
Das heißt, es gelten dieselben Regeln und Sie verwenden für beide Netze die gleichen
Komponenten zum Aufbau. Die einzelnen Teilnehmer werden über Busanschlussstecker
und PROFIBUS-Kabel verbunden. Defaultmäßig wird das MPI-Netz mit 187,5kBaud
betrieben. VIPA-CPUs werden mit der MPI-Adresse 2 ausgeliefert.
Die MPI-Programmierkabel erhalten Sie in verschiedenen Varianten von VIPA. Die Kabel
bieten einen RS232- bzw. USB-Anschluss für den PC und einen busfähigen RS485-
Anschluss für die CPU. Aufgrund des RS485-Anschlusses dürfen Sie die MPI-Program-
mierkabel direkt auf einen an der RS485-Buchse schon gesteckten Stecker aufstecken.
Jeder Busteilnehmer identifiziert sich mit einer eindeutigen Adresse am Bus, wobei die
Adresse 0 für Programmiergeräte reserviert ist.
VIPA System SLIO
HB300 | CPU | 015-CEFPR01 | de | 19-22
