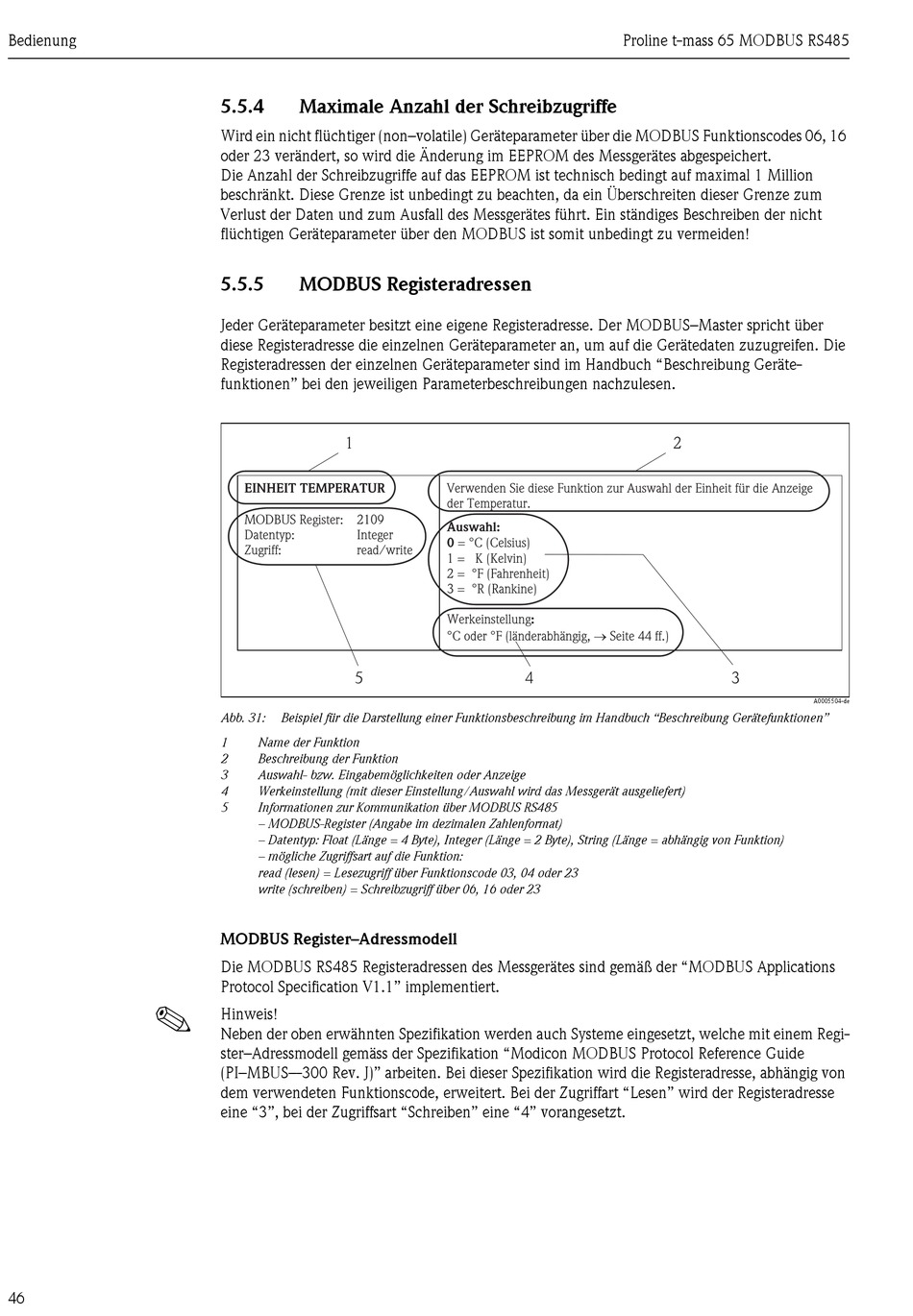

Bedienung
!
46
5.5.4

Maximale Anzahl der Schreibzugriffe

Wird ein nicht flüchtiger (non–volatile) Geräteparameter über die MODBUS Funktionscodes 06, 16
oder 23 verändert, so wird die Änderung im EEPROM des Messgerätes abgespeichert.
Die Anzahl der Schreibzugriffe auf das EEPROM ist technisch bedingt auf maximal 1 Million
beschränkt. Diese Grenze ist unbedingt zu beachten, da ein Überschreiten dieser Grenze zum
Verlust der Daten und zum Ausfall des Messgerätes führt. Ein ständiges Beschreiben der nicht
flüchtigen Geräteparameter über den MODBUS ist somit unbedingt zu vermeiden!
5.5.5

MODBUS Registeradressen

Jeder Geräteparameter besitzt eine eigene Registeradresse. Der MODBUS–Master spricht über
diese Registeradresse die einzelnen Geräteparameter an, um auf die Gerätedaten zuzugreifen. Die
Registeradressen der einzelnen Geräteparameter sind im Handbuch "Beschreibung Geräte-
funktionen" bei den jeweiligen Parameterbeschreibungen nachzulesen.
1
EINHEIT TEMPERATUR
MODBUS Register: 2109
Datentyp: Integer
Zugriff: read/write
5
Abb. 31: Beispiel für die Darstellung einer Funktionsbeschreibung im Handbuch "Beschreibung Gerätefunktionen"
1 Name der Funktion
2 Beschreibung der Funktion
3 Auswahl- bzw. Eingabemöglichkeiten oder Anzeige
4 Werkeinstellung (mit dieser Einstellung/Auswahl wird das Messgerät ausgeliefert)
5 Informationen zur Kommunikation über MODBUS RS485
– MODBUS-Register (Angabe im dezimalen Zahlenformat)
– Datentyp: Float (Länge = 4 Byte), Integer (Länge = 2 Byte), String (Länge = abhängig von Funktion)
– mögliche Zugriffsart auf die Funktion:
read (lesen) = Lesezugriff über Funktionscode 03, 04 oder 23
write (schreiben) = Schreibzugriff über 06, 16 oder 23
MODBUS Register–Adressmodell
Die MODBUS RS485 Registeradressen des Messgerätes sind gemäß der "MODBUS Applications
Protocol Specification V1.1" implementiert.
Hinweis!
Neben der oben erwähnten Spezifikation werden auch Systeme eingesetzt, welche mit einem Regi-
ster–Adressmodell gemäss der Spezifikation "Modicon MODBUS Protocol Reference Guide
(PI–MBUS–-300 Rev. J)" arbeiten. Bei dieser Spezifikation wird die Registeradresse, abhängig von
dem verwendeten Funktionscode, erweitert. Bei der Zugriffart "Lesen" wird der Registeradresse
eine "3", bei der Zugriffsart "Schreiben" eine "4" vorangesetzt.
Verwenden Sie diese Funktion zur Auswahl der Einheit für die Anzeige
der Temperatur.
Auswahl:
0 = °C (Celsius)
1 = K (Kelvin)
2 = °F (Fahrenheit)
3 = °R (Rankine)
Werkeinstellung :
®
°C oder °F (länderabh ngig, ä Seite 44 ff.)
4
Proline t-mass 65 MODBUS RS485
2
3
A0005504-de
