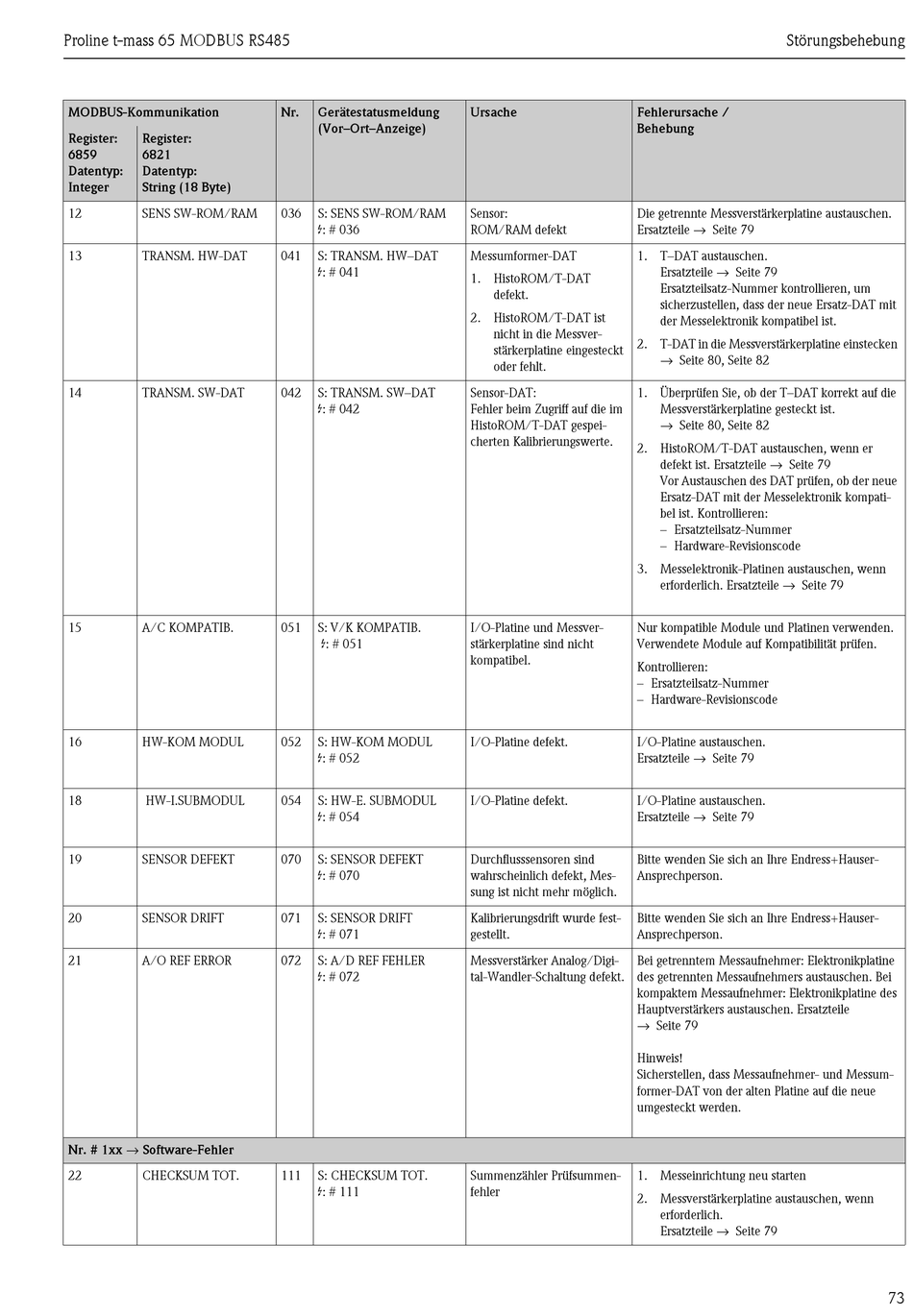

Endress+Hauser Proline t-mass 65 MODBUS RS485 Betriebsanleitung Seite 73

Proline t-mass 65 MODBUS RS485
MODBUS-Kommunikation
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
12 SENS SW-ROM/RAM
13 TRANSM. HW-DAT
14 TRANSM. SW-DAT
15 A/C KOMPATIB.
16 HW-KOM MODUL
18 HW-I.SUBMODUL
19 SENSOR DEFEKT
20 SENSOR DRIFT
21 A/O REF ERROR
Nr. # 1xx → Software-Fehler
22 CHECKSUM TOT.
Nr. Gerätestatusmeldung
(Vor–Ort–Anzeige)
036 S: SENS SW-ROM/RAM
$: # 036
041 S: TRANSM. HW–DAT
$: # 041
042 S: TRANSM. SW–DAT
$: # 042
051 S: V/K KOMPATIB.
$: # 051
052 S: HW-KOM MODUL
$: # 052
054 S: HW-E. SUBMODUL
$: # 054
070 S: SENSOR DEFEKT
$: # 070
071 S: SENSOR DRIFT
$: # 071
072 S: A/D REF FEHLER
$: # 072
111 S: CHECKSUM TOT.
$: # 111
Ursache Fehlerursache /
Behebung
Sensor: Die getrennte Messverstärkerplatine austauschen.
Ersatzteile → Seite 79
ROM/RAM defekt
Messumformer-DAT 1. T–DAT austauschen.
1. HistoROM/T-DAT
defekt.
2. HistoROM/T-DAT ist
nicht in die Messver-
2. T-DAT in die Messverstärkerplatine einstecken
stärkerplatine eingesteckt
oder fehlt.
Sensor-DAT: 1. Überprüfen Sie, ob der T–DAT korrekt auf die
Fehler beim Zugriff auf die im
HistoROM/T-DAT gespei-
cherten Kalibrierungswerte.
2. HistoROM/T-DAT austauschen, wenn er
3. Messelektronik-Platinen austauschen, wenn
I/O-Platine und Messver- Nur kompatible Module und Platinen verwenden.
stärkerplatine sind nicht Verwendete Module auf Kompatibilität prüfen.
kompatibel.
Kontrollieren:
– Ersatzteilsatz-Nummer
– Hardware-Revisionscode
I/O-Platine defekt. I/O-Platine austauschen.
Ersatzteile → Seite 79
I/O-Platine defekt. I/O-Platine austauschen.
Ersatzteile → Seite 79
Durchflusssensoren sind Bitte wenden Sie sich an Ihre Endress+Hauser-
wahrscheinlich defekt, Mes- Ansprechperson.
sung ist nicht mehr möglich.
Kalibrierungsdrift wurde fest- Bitte wenden Sie sich an Ihre Endress+Hauser-
gestellt. Ansprechperson.
Messverstärker Analog/Digi- Bei getrenntem Messaufnehmer: Elektronikplatine
tal-Wandler-Schaltung defekt. des getrennten Messaufnehmers austauschen. Bei
kompaktem Messaufnehmer: Elektronikplatine des
Hauptverstärkers austauschen. Ersatzteile
→ Seite 79
Hinweis!
Sicherstellen, dass Messaufnehmer- und Messum-
former-DAT von der alten Platine auf die neue
umgesteckt werden.
Summenzähler Prüfsummen- 1. Messeinrichtung neu starten
fehler
2. Messverstärkerplatine austauschen, wenn
Störungsbehebung
Ersatzteile → Seite 79
Ersatzteilsatz-Nummer kontrollieren, um
sicherzustellen, dass der neue Ersatz-DAT mit
der Messelektronik kompatibel ist.
→ Seite 80, Seite 82
Messverstärkerplatine gesteckt ist.
→ Seite 80, Seite 82
defekt ist. Ersatzteile → Seite 79
Vor Austauschen des DAT prüfen, ob der neue
Ersatz-DAT mit der Messelektronik kompati-
bel ist. Kontrollieren:
– Ersatzteilsatz-Nummer
– Hardware-Revisionscode
erforderlich. Ersatzteile → Seite 79
erforderlich.
Ersatzteile → Seite 79
