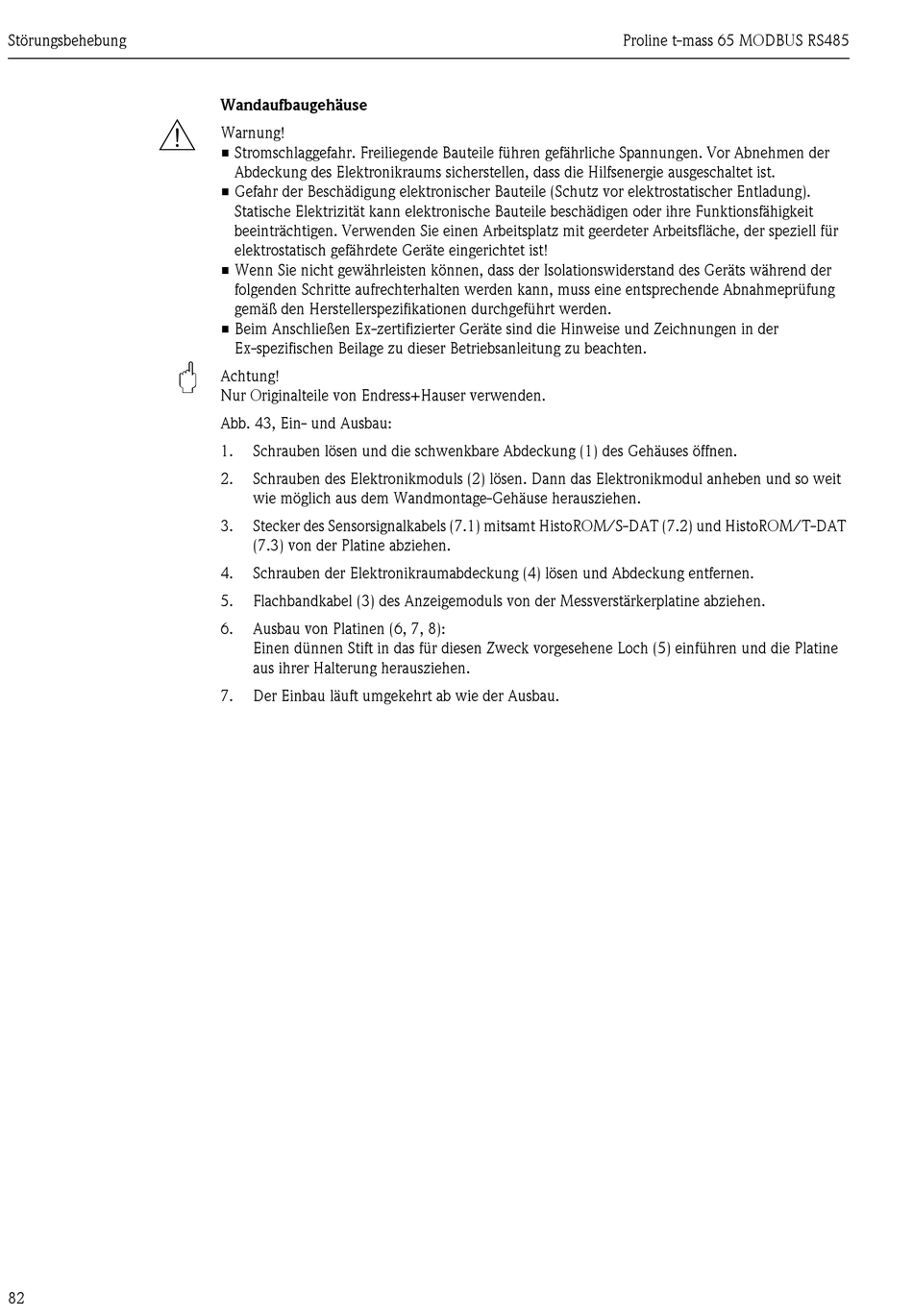

Endress+Hauser Proline t-mass 65 MODBUS RS485 Betriebsanleitung Seite 82

Störungsbehebung
#
"
82
Wandaufbaugehäuse
Warnung!
• Stromschlaggefahr. Freiliegende Bauteile führen gefährliche Spannungen. Vor Abnehmen der
Abdeckung des Elektronikraums sicherstellen, dass die Hilfsenergie ausgeschaltet ist.
• Gefahr der Beschädigung elektronischer Bauteile (Schutz vor elektrostatischer Entladung).
Statische Elektrizität kann elektronische Bauteile beschädigen oder ihre Funktionsfähigkeit
beeinträchtigen. Verwenden Sie einen Arbeitsplatz mit geerdeter Arbeitsfläche, der speziell für
elektrostatisch gefährdete Geräte eingerichtet ist!
• Wenn Sie nicht gewährleisten können, dass der Isolationswiderstand des Geräts während der
folgenden Schritte aufrechterhalten werden kann, muss eine entsprechende Abnahmeprüfung
gemäß den Herstellerspezifikationen durchgeführt werden.
• Beim Anschließen Ex-zertifizierter Geräte sind die Hinweise und Zeichnungen in der
Ex-spezifischen Beilage zu dieser Betriebsanleitung zu beachten.
Achtung!
Nur Originalteile von Endress+Hauser verwenden.
Abb. 43, Ein- und Ausbau:
1. Schrauben lösen und die schwenkbare Abdeckung (1) des Gehäuses öffnen.
2. Schrauben des Elektronikmoduls (2) lösen. Dann das Elektronikmodul anheben und so weit
wie möglich aus dem Wandmontage-Gehäuse herausziehen.
3. Stecker des Sensorsignalkabels (7.1) mitsamt HistoROM/S-DAT (7.2) und HistoROM/T-DAT
(7.3) von der Platine abziehen.
4. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5. Flachbandkabel (3) des Anzeigemoduls von der Messverstärkerplatine abziehen.
6. Ausbau von Platinen (6, 7, 8):
Einen dünnen Stift in das für diesen Zweck vorgesehene Loch (5) einführen und die Platine
aus ihrer Halterung herausziehen.
7. Der Einbau läuft umgekehrt ab wie der Ausbau.
