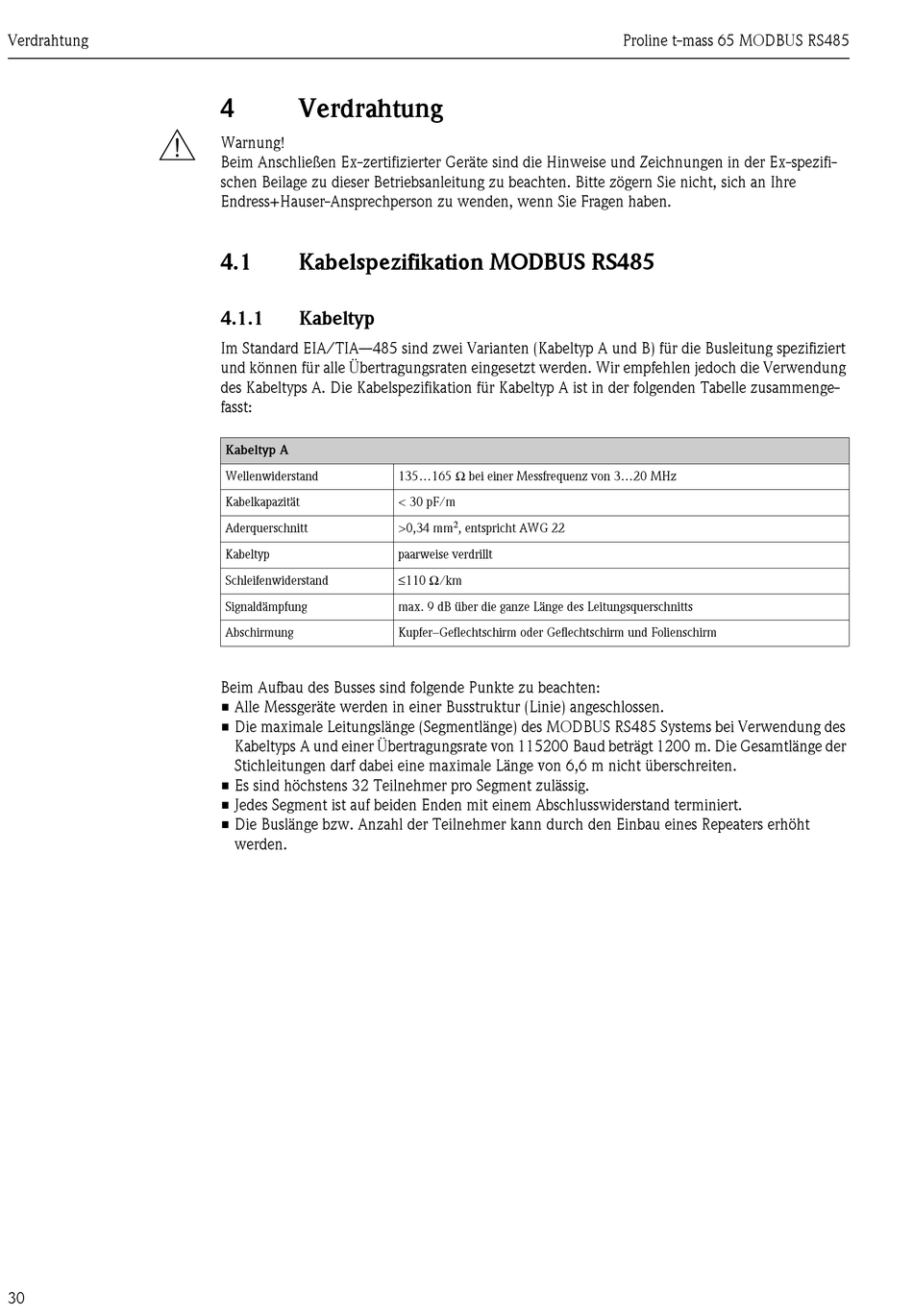

Verdrahtung

#
30
4 Verdrahtung
Warnung!
Beim Anschließen Ex-zertifizierter Geräte sind die Hinweise und Zeichnungen in der Ex-spezifi-
schen Beilage zu dieser Betriebsanleitung zu beachten. Bitte zögern Sie nicht, sich an Ihre
Endress+Hauser-Ansprechperson zu wenden, wenn Sie Fragen haben.
4.1

Kabelspezifikation MODBUS RS485

4.1.1

Kabeltyp

Im Standard EIA/TIA–-485 sind zwei Varianten (Kabeltyp A und B) für die Busleitung spezifiziert
und können für alle Übertragungsraten eingesetzt werden. Wir empfehlen jedoch die Verwendung
des Kabeltyps A. Die Kabelspezifikation für Kabeltyp A ist in der folgenden Tabelle zusammenge-
fasst:
Kabeltyp A
Wellenwiderstand
Kabelkapazität
Aderquerschnitt
Kabeltyp
Schleifenwiderstand
Signaldämpfung
Abschirmung
Beim Aufbau des Busses sind folgende Punkte zu beachten:
• Alle Messgeräte werden in einer Busstruktur (Linie) angeschlossen.
• Die maximale Leitungslänge (Segmentlänge) des MODBUS RS485 Systems bei Verwendung des
Kabeltyps A und einer Übertragungsrate von 115200 Baud beträgt 1200 m. Die Gesamtlänge der
Stichleitungen darf dabei eine maximale Länge von 6,6 m nicht überschreiten.
• Es sind höchstens 32 Teilnehmer pro Segment zulässig.
• Jedes Segment ist auf beiden Enden mit einem Abschlusswiderstand terminiert.
• Die Buslänge bzw. Anzahl der Teilnehmer kann durch den Einbau eines Repeaters erhöht
werden.
135...165 Ω bei einer Messfrequenz von 3...20 MHz
< 30 pF/m
2
>0,34 mm , entspricht AWG 22
paarweise verdrillt
≤110 Ω/km
max. 9 dB über die ganze Länge des Leitungsquerschnitts
Kupfer–Geflechtschirm oder Geflechtschirm und Folienschirm
