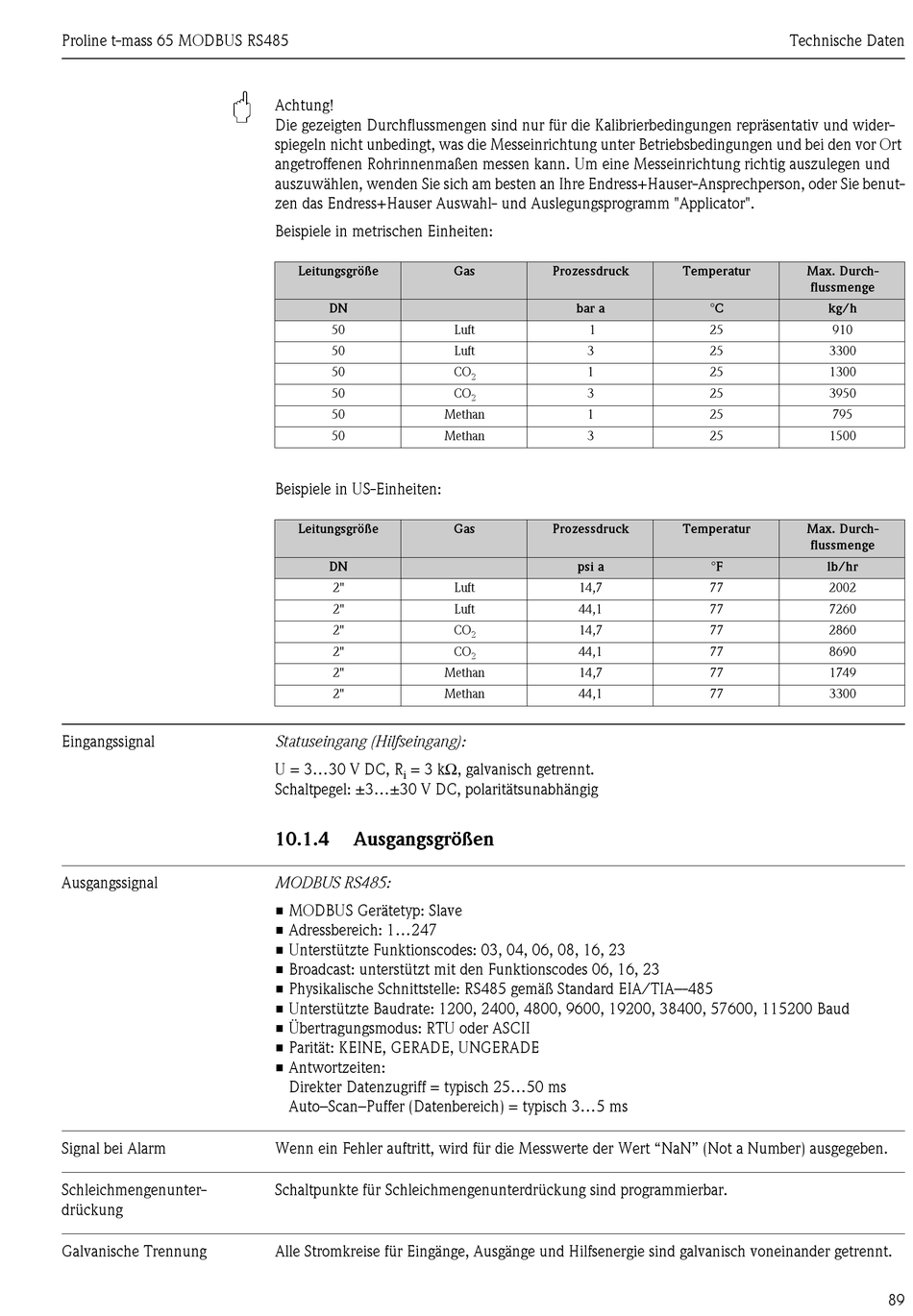

Proline t-mass 65 MODBUS RS485
Eingangssignal
Ausgangssignal
Signal bei Alarm
Schleichmengenunter-
drückung
Galvanische Trennung
"
Achtung!
Die gezeigten Durchflussmengen sind nur für die Kalibrierbedingungen repräsentativ und wider-
spiegeln nicht unbedingt, was die Messeinrichtung unter Betriebsbedingungen und bei den vor Ort
angetroffenen Rohrinnenmaßen messen kann. Um eine Messeinrichtung richtig auszulegen und
auszuwählen, wenden Sie sich am besten an Ihre Endress+Hauser-Ansprechperson, oder Sie benut-
zen das Endress+Hauser Auswahl- und Auslegungsprogramm "Applicator".
Beispiele in metrischen Einheiten:
Leitungsgröße
DN
50
50
50
50
50
50
Beispiele in US-Einheiten:
Leitungsgröße
DN
2"
2"
2"
2"
2"
2"
Statuseingang (Hilfseingang):
U = 3...30 V DC, R
i
Schaltpegel: ±3...±30 V DC, polaritätsunabhängig
10.1.4
Ausgangsgrößen
MODBUS RS485:
• MODBUS Gerätetyp: Slave
• Adressbereich: 1...247
• Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23
• Broadcast: unterstützt mit den Funktionscodes 06, 16, 23
• Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA–-485
• Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud
• Übertragungsmodus: RTU oder ASCII
• Parität: KEINE, GERADE, UNGERADE
• Antwortzeiten:
Direkter Datenzugriff = typisch 25...50 ms
Auto–Scan–Puffer (Datenbereich) = typisch 3...5 ms
Wenn ein Fehler auftritt, wird für die Messwerte der Wert "NaN" (Not a Number) ausgegeben.
Schaltpunkte für Schleichmengenunterdrückung sind programmierbar.
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind galvanisch voneinander getrennt.
Gas
Prozessdruck
bar a
Luft
Luft
CO
2
CO
2
Methan
Methan
Gas
Prozessdruck
psi a
Luft
14,7
Luft
44,1
CO
14,7
2
CO
44,1
2
Methan
14,7
Methan
44,1
= 3 kΩ, galvanisch getrennt.
Temperatur
°C
1
25
3
25
1
25
3
25
1
25
3
25
Temperatur
°F
77
77
77
77
77
77
Technische Daten
Max. Durch-
flussmenge
kg/h
910
3300
1300
3950
795
1500
Max. Durch-
flussmenge
lb/hr
2002
7260
2860
8690
1749
3300
89
