Proline t-mass 65 MODBUS RS485
5

Bedienung

5.1

Bedienung auf einen Blick

Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Benutzer verschiedene
Möglichkeiten zur Verfügung:
Vor–Ort–Anzeige (Option) → Seite 38
1.
Die Vor-Ort-Anzeige bietet die Möglichkeit, alle wichtigen Variablen direkt an der Messstelle
abzulesen, die Geräteparameter im Feld zu konfigurieren und die Inbetriebnahme durchzu-
führen.
Bedienprogramme → Seite 54
2.
Bedienung über:
– ToF Tool - Fieldtool Package
– FieldCare
Der Zugriff auf die Proline Durchfluss–Messgeräte erfolgt über die Serviceschnittstelle bzw.
über das Serviceinterface FXA 193.
3. Steckbrücken/Miniaturschalter für Hardwareeinstellungen
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O–Platine können Sie folgende
Hardware–Einstellungen vornehmen:
• Einstellen des Adressmode (Auswahl Soft– oder Hardwareadressierung)
• Einstellen der Geräte–Busadresse (bei Hardwareadressierung)
• Ein–/Ausschalten des Hardwareschreibschutzes
MODBUS RS485
XXX.XXX.XX
Esc
+
-
E
1

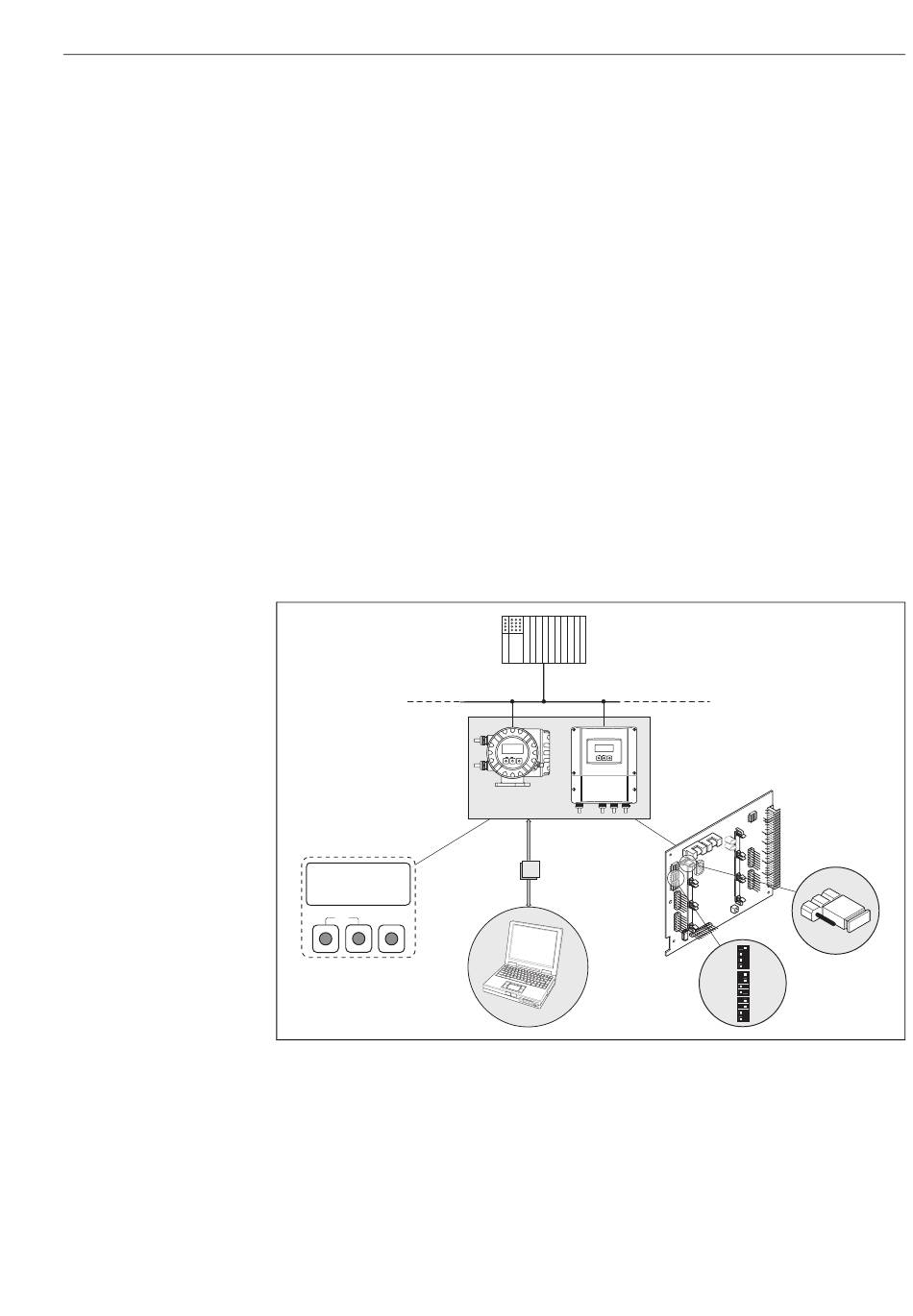

Abb. 24: Bedienungsmöglichkeiten von MODBUS RS485 Geräten
1 Vor–Ort–Anzeige für die Gerätebedienung im Feld (Option)
2 Konfigurations–/Bedienprogramm für die Bedienung über das Serviceinterface FXA 193 (z.B. ToF Tool – Fieldtool
Package)
3 Steckbrücke / Miniaturschalter für Hardware–Einstellungen (Schreibschutz, Geräteadresse, Adressmode)
Esc
-
Esc + E
- + E
FXA 193
2
1
2
3
4
1
2
3 3
4 4
3
U T
1 1
2 2 T P
3 3
O U
4 4
T /
1 1 P U
2 2
I N
3 3
4
4
U T
T P
O U
T /
P U
I N
3
Bedienung
a0004397
37
