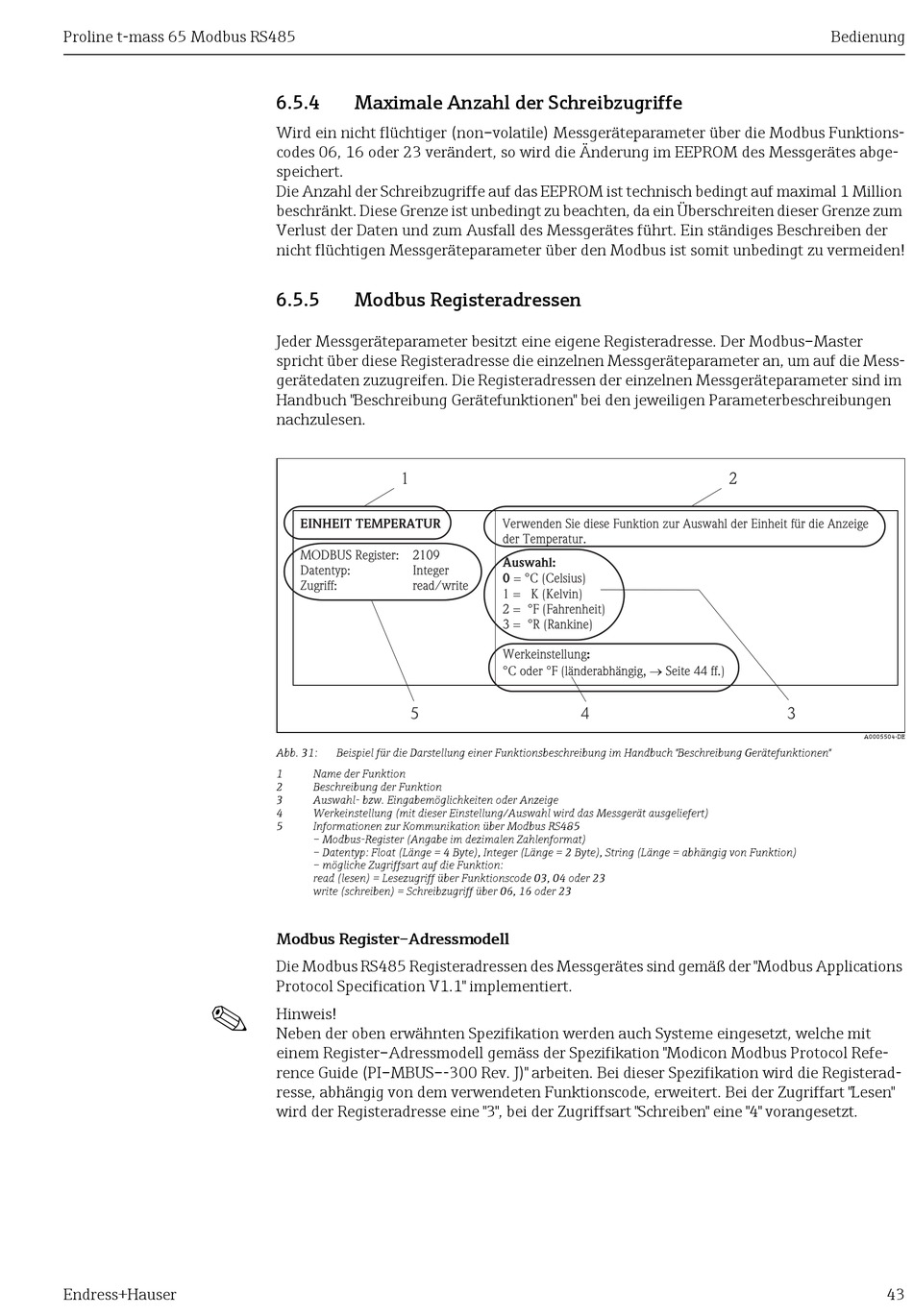

6.5.4

Maximale Anzahl der Schreibzugriffe

Wird ein nicht flüchtiger (non–volatile) Messgeräteparameter über die Modbus Funktions-
codes 06, 16 oder 23 verändert, so wird die Änderung im EEPROM des Messgerätes abge-
speichert.
Die Anzahl der Schreibzugriffe auf das EEPROM ist technisch bedingt auf maximal 1 Million
beschränkt. Diese Grenze ist unbedingt zu beachten, da ein Überschreiten dieser Grenze zum
Verlust der Daten und zum Ausfall des Messgerätes führt. Ein ständiges Beschreiben der
nicht flüchtigen Messgeräteparameter über den Modbus ist somit unbedingt zu vermeiden!
6.5.5 Modbus Registeradressen
Jeder Messgeräteparameter besitzt eine eigene Registeradresse. Der Modbus–Master
spricht über diese Registeradresse die einzelnen Messgeräteparameter an, um auf die Mess-
gerätedaten zuzugreifen. Die Registeradressen der einzelnen Messgeräteparameter sind im
Handbuch "Beschreibung Gerätefunktionen" bei den jeweiligen Parameterbeschreibungen
nachzulesen.
1
EINHEIT TEMPERATUR
MODBUS Register: 2109
Datentyp: Integer
Zugriff: read/write
5
Abb. 31: Beispiel für die Darstellung einer Funktionsbeschreibung im Handbuch "Beschreibung Gerätefunktionen"
1 Name der Funktion
2 Beschreibung der Funktion
3 Auswahl- bzw. Eingabemöglichkeiten oder Anzeige
4 Werkeinstellung (mit dieser Einstellung/Auswahl wird das Messgerät ausgeliefert)
5 Informationen zur Kommunikation über Modbus RS485
– Modbus-Register (Angabe im dezimalen Zahlenformat)
– Datentyp: Float (Länge = 4 Byte), Integer (Länge = 2 Byte), String (Länge = abhängig von Funktion)
– mögliche Zugriffsart auf die Funktion:
read (lesen) = Lesezugriff über Funktionscode 03, 04 oder 23
write (schreiben) = Schreibzugriff über 06, 16 oder 23
Modbus Register–Adressmodell
Die Modbus RS485 Registeradressen des Messgerätes sind gemäß der "Modbus Applications
Protocol Specification V1.1" implementiert.
Hinweis!
Neben der oben erwähnten Spezifikation werden auch Systeme eingesetzt, welche mit
einem Register–Adressmodell gemäss der Spezifikation "Modicon Modbus Protocol Refe-
rence Guide (PI–MBUS–-300 Rev. J)" arbeiten. Bei dieser Spezifikation wird die Registerad-
resse, abhängig von dem verwendeten Funktionscode, erweitert. Bei der Zugriffart "Lesen"
wird der Registeradresse eine "3", bei der Zugriffsart "Schreiben" eine "4" vorangesetzt.
Verwenden Sie diese Funktion zur Auswahl der Einheit für die Anzeige
der Temperatur.
Auswahl:
0
= °C (Celsius)
1 = K (Kelvin)
2 = °F (Fahrenheit)
3 = °R (Rankine)
:
Werkeinstellung
®
°C oder °F (länderabh ngig, ä Seite 44 ff.)
4
Bedienung
2
3
A0005504-DE
43
