5.7.2 Einstellen der Geräteadresse
Die Geräteadresse muss bei einem MODBUS Slave immer eingestellt werden. Die gültige Geräte-
adressen liegen in einem Bereich von 1...247. In einem MODBUS RS485-Netzwerk kann jede
Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät
vom MODBUS Master nicht erkannt. Alle Messgeräte werden mit der Geräteadresse 247 und mit
dem Adressmode "Softwareadressierung" ausgeliefert.
Adressierung über Vor–Ort–Bedienung
Nähere Erläuterungen zur Adressierung des Messgerätes über die Vor–Ort–Anzeige → Seite 62
Adressierung über Miniaturschalter
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Zylinderschraube der Sicherungskralle mit Innensechskant (3 mm) lösen.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Entfernen Sie die Vor-Ort-Anzeige (falls vorhanden), indem Sie die Befestigungsschrauben des
Anzeigemoduls lösen.
4. Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine einstellen.
5. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.

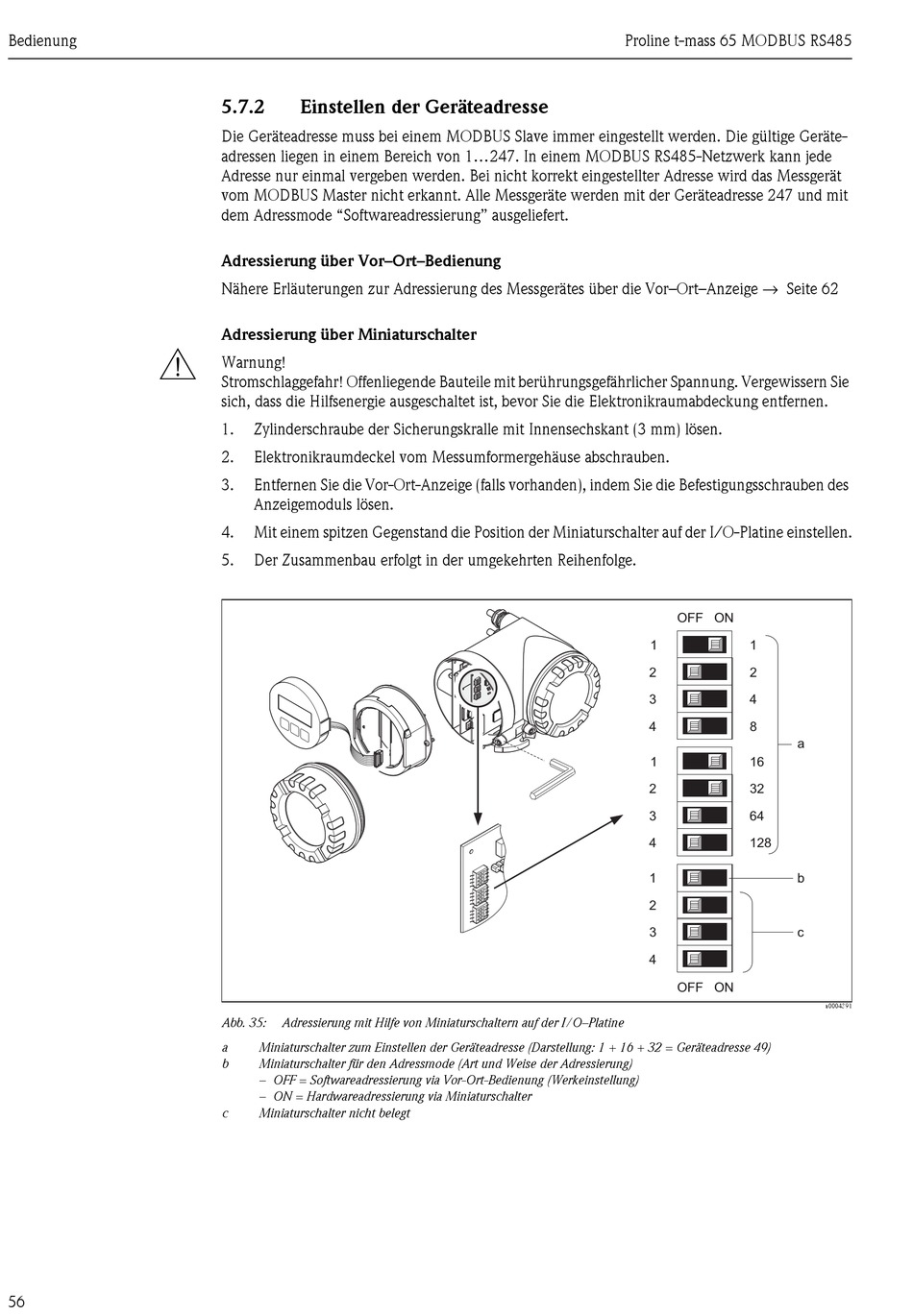

Abb. 35: Adressierung mit Hilfe von Miniaturschaltern auf der I/O–Platine
a Miniaturschalter zum Einstellen der Geräteadresse (Darstellung: 1 + 16 + 32 = Geräteadresse 49)
b Miniaturschalter für den Adressmode (Art und Weise der Adressierung)
– OFF = Softwareadressierung via Vor-Ort-Bedienung (Werkeinstellung)
– ON = Hardwareadressierung via Miniaturschalter
c Miniaturschalter nicht belegt
Proline t-mass 65 MODBUS RS485
2
1
2
3
4
1
2
3
4
1 3
2
3
4
4
2
3
4
1 1
2
3
4
1
2
3
2
4
1
2
3
4
3
4
OFF ON
1 1
2
4
8
a
1 16
32
64
128
b
c
OFF ON
a0004391
