Endress+Hauser Proline t-mass 65 MODBUS RS485 Betriebsanleitung Seite 63

Proline t-mass 65 MODBUS RS485

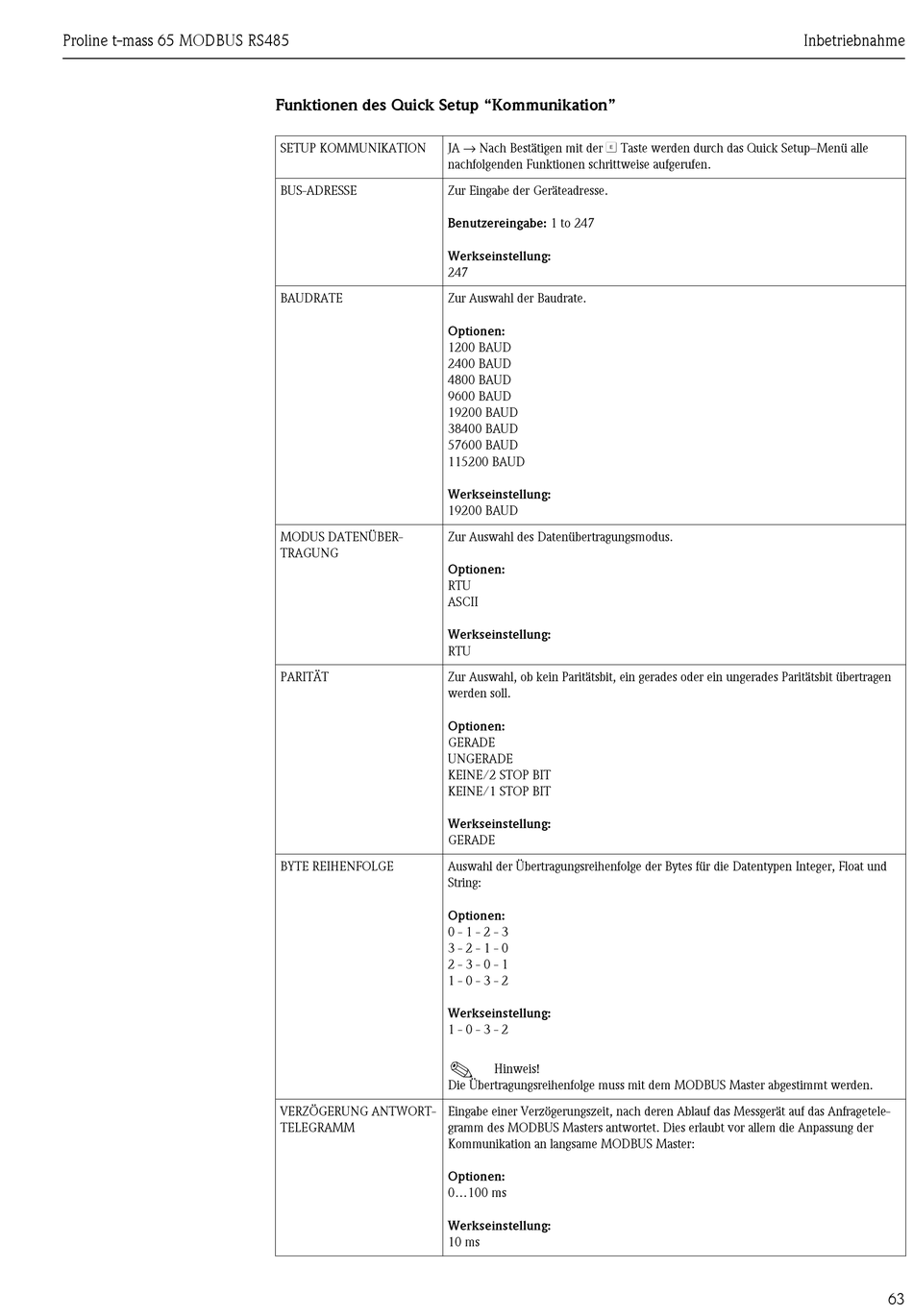

Funktionen des Quick Setup "Kommunikation"
JA → Nach Bestätigen mit der F Taste werden durch das Quick Setup–Menü alle
SETUP KOMMUNIKATION
nachfolgenden Funktionen schrittweise aufgerufen.
BUS-ADRESSE Zur Eingabe der Geräteadresse.
Benutzereingabe: 1 to 247
Werkseinstellung:
247
BAUDRATE Zur Auswahl der Baudrate.
Optionen:
1200 BAUD
2400 BAUD
4800 BAUD
9600 BAUD
19200 BAUD
38400 BAUD
57600 BAUD
115200 BAUD
Werkseinstellung:
19200 BAUD
MODUS DATENÜBER- Zur Auswahl des Datenübertragungsmodus.
TRAGUNG
Optionen:
RTU
ASCII
Werkseinstellung:
RTU
PARITÄT Zur Auswahl, ob kein Paritätsbit, ein gerades oder ein ungerades Paritätsbit übertragen
werden soll.
Optionen:
GERADE
UNGERADE
KEINE/2 STOP BIT
KEINE/1 STOP BIT
Werkseinstellung:
GERADE
BYTE REIHENFOLGE Auswahl der Übertragungsreihenfolge der Bytes für die Datentypen Integer, Float und
String:
Optionen:
0 - 1 - 2 - 3
3 - 2 - 1 - 0
2 - 3 - 0 - 1
1 - 0 - 3 - 2
Werkseinstellung:
1 - 0 - 3 - 2
!
Die Übertragungsreihenfolge muss mit dem MODBUS Master abgestimmt werden.
VERZÖGERUNG ANTWORT- Eingabe einer Verzögerungszeit, nach deren Ablauf das Messgerät auf das Anfragetele-
TELEGRAMM gramm des MODBUS Masters antwortet. Dies erlaubt vor allem die Anpassung der
Kommunikation an langsame MODBUS Master:
Optionen:
0...100 ms
Werkseinstellung:
10 ms
Hinweis!
Inbetriebnahme
63
