Störungsbehebung
70
9

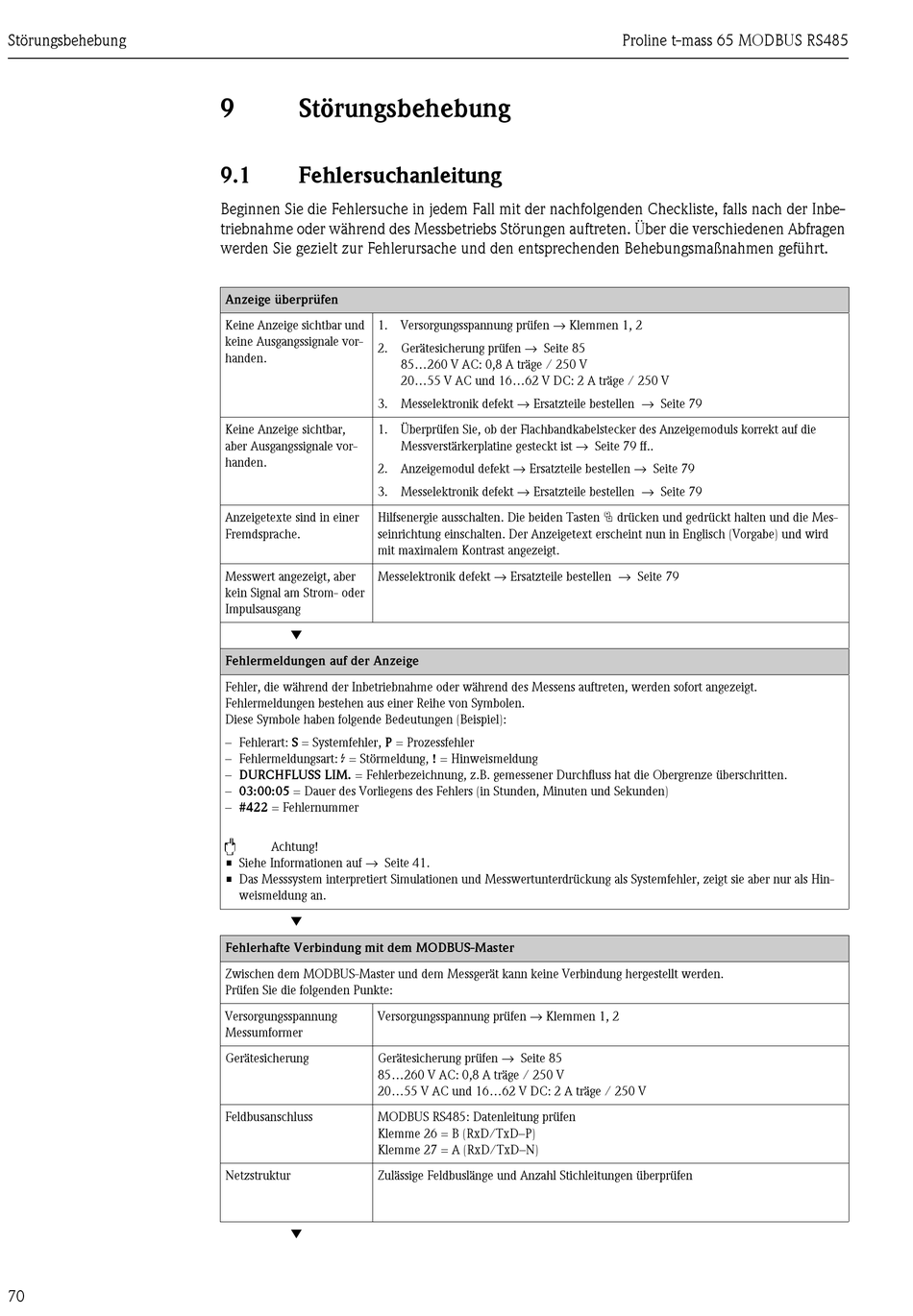

Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
1. Versorgungsspannung prüfen → Klemmen 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung prüfen → Seite 85
handen.
3. Messelektronik defekt → Ersatzteile bestellen → Seite 79
Keine Anzeige sichtbar,
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
aber Ausgangssignale vor-
handen.
2. Anzeigemodul defekt → Ersatzteile bestellen → Seite 79
3. Messelektronik defekt → Ersatzteile bestellen → Seite 79
Hilfsenergie ausschalten. Die beiden Tasten P drücken und gedrückt halten und die Mes-
Anzeigetexte sind in einer
Fremdsprache.
seinrichtung einschalten. Der Anzeigetext erscheint nun in Englisch (Vorgabe) und wird
mit maximalem Kontrast angezeigt.
Messelektronik defekt → Ersatzteile bestellen → Seite 79
Messwert angezeigt, aber
kein Signal am Strom- oder
Impulsausgang
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder während des Messens auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus einer Reihe von Symbolen.
Diese Symbole haben folgende Bedeutungen (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungsart: $ = Störmeldung, ! = Hinweismeldung
– DURCHFLUSS LIM. = Fehlerbezeichnung, z.B. gemessener Durchfluss hat die Obergrenze überschritten.
– 03:00:05 = Dauer des Vorliegens des Fehlers (in Stunden, Minuten und Sekunden)
– #422 = Fehlernummer
"
Achtung!
• Siehe Informationen auf → Seite 41.
• Das Messsystem interpretiert Simulationen und Messwertunterdrückung als Systemfehler, zeigt sie aber nur als Hin-
weismeldung an.
Fehlerhafte Verbindung mit dem MODBUS-Master
Zwischen dem MODBUS-Master und dem Messgerät kann keine Verbindung hergestellt werden.
Prüfen Sie die folgenden Punkte:
Versorgungsspannung prüfen → Klemmen 1, 2
Versorgungsspannung
Messumformer
Gerätesicherung prüfen → Seite 85
Gerätesicherung
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Feldbusanschluss
MODBUS RS485: Datenleitung prüfen
Klemme 26 = B (RxD/TxD–P)
Klemme 27 = A (RxD/TxD–N)
Netzstruktur
Zulässige Feldbuslänge und Anzahl Stichleitungen überprüfen
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist → Seite 79 ff..
Proline t-mass 65 MODBUS RS485
