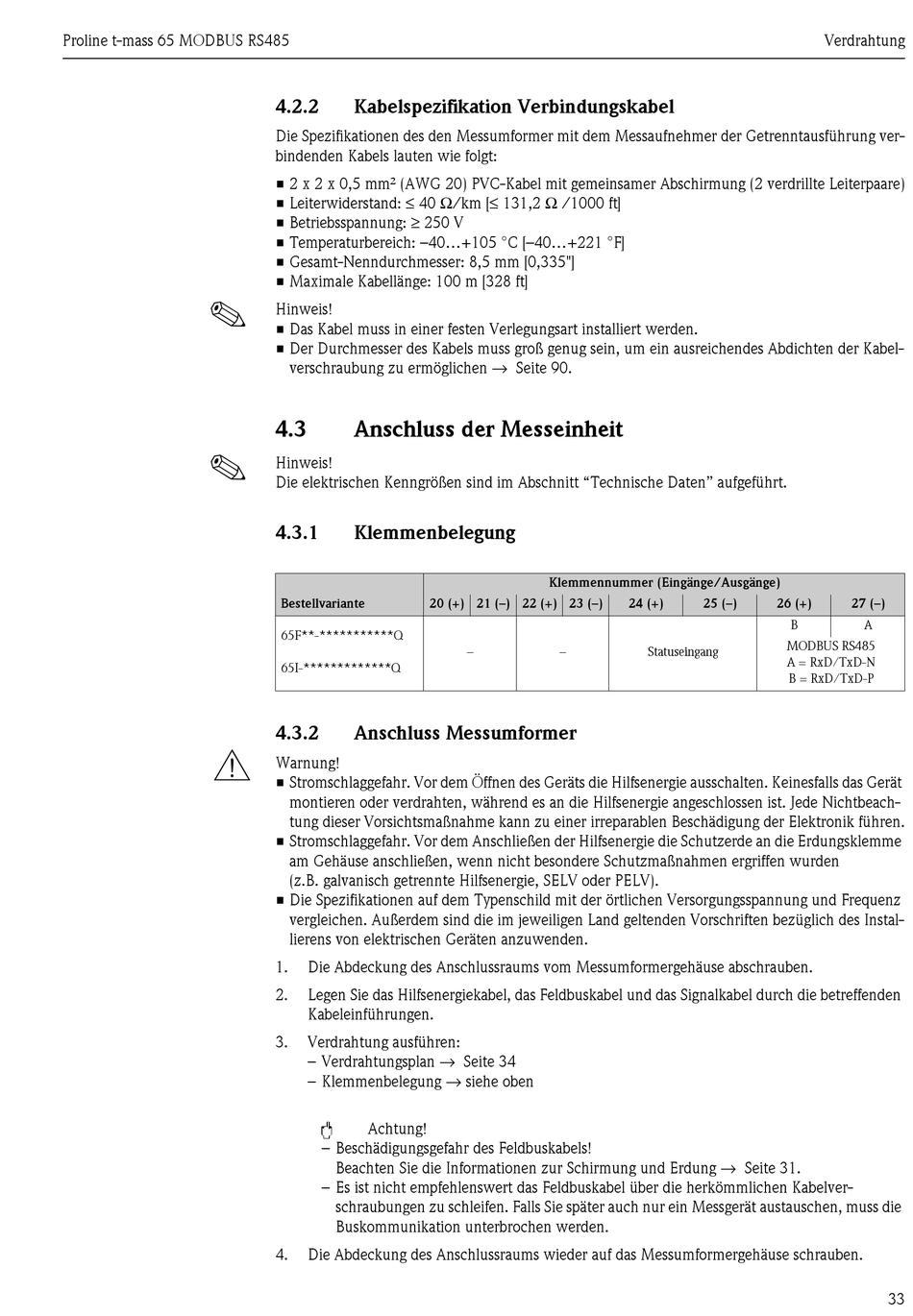

Proline t-mass 65 MODBUS RS485
!
!
#
4.2.2

Kabelspezifikation Verbindungskabel

Die Spezifikationen des den Messumformer mit dem Messaufnehmer der Getrenntausführung ver-
bindenden Kabels lauten wie folgt:
• 2 x 2 x 0,5 mm² (AWG 20) PVC-Kabel mit gemeinsamer Abschirmung (2 verdrillte Leiterpaare)
• Leiterwiderstand: ≤ 40 Ω/km [≤ 131,2 Ω /1000 ft]
• Betriebsspannung: ≥ 250 V
• Temperaturbereich: –40...+105 °C [–40...+221 °F]
• Gesamt-Nenndurchmesser: 8,5 mm [0,335"]
• Maximale Kabellänge: 100 m [328 ft]
Hinweis!
• Das Kabel muss in einer festen Verlegungsart installiert werden.
• Der Durchmesser des Kabels muss groß genug sein, um ein ausreichendes Abdichten der Kabel-
verschraubung zu ermöglichen → Seite 90.
4.3

Anschluss der Messeinheit

Hinweis!
Die elektrischen Kenngrößen sind im Abschnitt "Technische Daten" aufgeführt.
4.3.1

Klemmenbelegung

Bestellvariante 20 (+) 21 (–) 22 (+) 23 (–)
65F**-***********Q
65I-*************Q
4.3.2

Anschluss Messumformer

Warnung!
• Stromschlaggefahr. Vor dem Öffnen des Geräts die Hilfsenergie ausschalten. Keinesfalls das Gerät
montieren oder verdrahten, während es an die Hilfsenergie angeschlossen ist. Jede Nichtbeach-
tung dieser Vorsichtsmaßnahme kann zu einer irreparablen Beschädigung der Elektronik führen.
• Stromschlaggefahr. Vor dem Anschließen der Hilfsenergie die Schutzerde an die Erdungsklemme
am Gehäuse anschließen, wenn nicht besondere Schutzmaßnahmen ergriffen wurden
(z.B. galvanisch getrennte Hilfsenergie, SELV oder PELV).
• Die Spezifikationen auf dem Typenschild mit der örtlichen Versorgungsspannung und Frequenz
vergleichen. Außerdem sind die im jeweiligen Land geltenden Vorschriften bezüglich des Instal-
lierens von elektrischen Geräten anzuwenden.
1. Die Abdeckung des Anschlussraums vom Messumformergehäuse abschrauben.
2. Legen Sie das Hilfsenergiekabel, das Feldbuskabel und das Signalkabel durch die betreffenden
Kabeleinführungen.
3. Verdrahtung ausführen:
– Verdrahtungsplan → Seite 34
– Klemmenbelegung → siehe oben
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung → Seite 31.
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen, muss die
Buskommunikation unterbrochen werden.
4. Die Abdeckung des Anschlussraums wieder auf das Messumformergehäuse schrauben.
Klemmennummer (Eingänge/Ausgänge)
24 (+)
– –
25 (–) 26 (+)
B
MODBUS RS485
Statuseingang
A = RxD/TxD-N
B = RxD/TxD-P
Verdrahtung
27 (–)
A
33
