Inhaltszusammenfassung für Endress+Hauser Proline t-mass 65 PROFIBUS DP
Seite 1

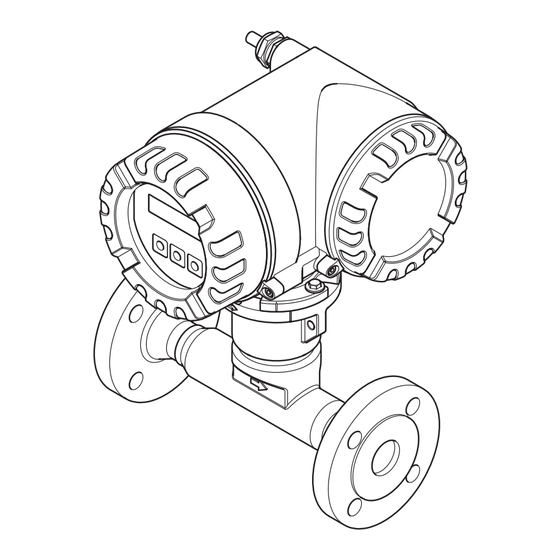

Products Solutions Services BA00113D/06/DE/14.14 71261904 gültig ab Version PROFIBUS DP V 3.06.XX (Gerätesoftware) PROFIBUS PA V 3.06.XX (Gerätesoftware) Betriebsanleitung Proline t-mass 65 PROFIBUS DP/PA Thermisches Massedurchfluss-Messgerät...
Proline t-mass 65 PROFIBUS DP/PA Hinweise zum Dokument Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Gerätebesonderheit und Inhalt des Dokuments "Achtung" deutet auf Aktivitäten oder Vorgänge, die – wenn sie nicht ordnungsgemäß durchgeführt werden – zu fehlerhaftem Betrieb oder zur Zerstörung des Gerätes führen "...
Hinweise zum Dokument Proline t-mass 65 PROFIBUS DP/PA 1.1.3 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. A0011183 Verboten Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind.
Das Fachpersonal muss diese Betriebsanleitung gelesen und verstanden haben und deren Anweisungen befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Korrosionsbeständigkeit messstoffberührender Materialien abzuklären. Kleine Veränderungen der Temperatur, Konzentration oder Grad der Verunreinigung im Prozess können jedoch Unterschiede in der Korrosionsbeständigkeit nach sich ziehen.
• Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Betriebsanleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Rücksendung • Keine Messgeräte zurücksenden, wenn diese nicht mit letzter Sicherheit von allen gesund- heitsgefährdenden Stoffen vollständig gereinigt wurden, z.B.
Proline t-mass 65 PROFIBUS DP/PA Identifizierung Identifizierung Gerätebezeichnung Das Messgerät "t-mass 65" besteht aus den folgenden Komponenten: • Messumformer "t-mass 65" • Messaufnehmer "t-mass F", "t-mass I" Zwei Ausführungen sind lieferbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Ein- heit.
Anforderungen gemäß IEC/EN 61326. Das in dieser Betriebsanleitung beschriebene Messgerät erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Messgeräts mit der Anbringung des CE-Zeichens. Das Messgerät ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Austra- lian Communications and Media Authority (ACMA)".
Proline t-mass 65 PROFIBUS DP/PA Montage Montage Warenannahme, Transport und Lagerung 4.1.1 Warenannahme Nach der Warenannahme folgende Punkte kontrollieren: • Ist die Verpackung oder der Inhalt unbeschädigt? • Ist die gelieferte Ware vollständig und stimmt mit der Bestellung überein? 4.1.2...
Montage Proline t-mass 65 PROFIBUS DP/PA Einbaubedingungen Folgende Punkte beachten: • Das thermische Messprinzip reagiert sehr empfindlich auf Strömungsstörungen. • Die empfohlenen Einlauf- und Auslaufanforderungen sind zu beachten. • Bei der zugehörigen Verrohrung und beim Einbau ist gute Ingenieurpraxis anzuwenden.
Proline t-mass 65 PROFIBUS DP/PA Montage 4.2.3 Anforderungen an die Rohrleitungen Beim Einbau sollte jederzeit fachgerecht vorgegangen und folgende Punkte beachtet wer- den: • Fachgerechte Vorbereitung, Schweißtechnik und Abschlussarbeiten • Korrekt dimensionierte Dichtungen • Korrekt ausgerichtete Flansche und Dichtungen • Rohrleitung und Messgerät sollten an der Verbindungsstelle einen möglichst geringen Durchmessersprung besitzen.
Montage Proline t-mass 65 PROFIBUS DP/PA 4.2.4 Einbaulage Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Flanschausführung Einsteckausführung Vertikale Einbaulage Kompakt Getrennt Kompakt Getrennt A0013785 Horizontale Einbaulage, Messmumformerkopf oben Kompakt/Getrennt ...
Proline t-mass 65 PROFIBUS DP/PA Montage 4.2.5 Einlauf- und Auslaufstrecken Das thermische Messprinzip reagiert empfindlich auf Strömungsstörungen. Generell sollte deshalb das Messgerät so weit wie möglich von der Strömungsstörung ent- fernt eingebaut werden. Weitere Informationen ISO-Norm 14511. Hinweis! • Wenn mehrere Strömungsstörungen vorhanden sind, ist die längste angegebene Einlauf- strecke einzuhalten.
Montage Proline t-mass 65 PROFIBUS DP/PA Auslaufstrecken mit Druckmessstellen Die Druckmessstelle sollte hinter der Messeinrichtung eingebaut werden. So wird eine potentielle Auswirkung des Drucktransmitters auf die Störung in der Messstelle vermieden. 2...5 x DN A0005114 Abb. 5: Einbau einer Druckmessstelle (PT = Drucktransmitter) Lochplatten-Strömungsgleichrichter...
Seite 17
Lochplatten-Strömungsgleichrichter (19 Loch) zur Verwendung mit Flanschmessaufnehmer 65F → 91 Hierbei handelt es sich um ein spezielles Endress+Hauser Design, welches für den Messauf- nehmer t-mass F (DN 25…100, 1…4") konzipiert wurde. Die Anordnung der einzelnen Schraubenlöcher sowie deren Durchmesser kommen daher, dass derselbe Strömungsgleich- richter für verschiedene Flanschdruckstufen verwendet werden kann, z.B.
Montage Proline t-mass 65 PROFIBUS DP/PA 4.2.6 Beheizung Bei einigen Gasen ist darauf zu achten, dass im Bereich des Messaufnehmers kein Wärme- verlust (Kondensation) stattfinden kann. Eine Beheizung kann elektrisch, z.B. mit Heizbän- dern, oder über heißwasser- bzw. dampfführende Kupferrohre erfolgen.
Wird ein aufsteckbares Einbauset verwendet, ist die dort mitge- lieferte Dokumentation zu beachten. Montage des Einschweißstutzens Nachfolgend wird der Einbau eines Endress+Hauser Einschweißstutzens beschrieben. Ist ein Einschweißstutzen bereits vorhanden oder wird ein kundenspezifisches Einbauset verwen- det, ist mit dem nachfolgenden Kapitel "Berechnung der Einstecktiefe und Befestigung" fort- zufahren.
Seite 20
Montage Proline t-mass 65 PROFIBUS DP/PA – unter Verwendung der nachfolgenden Abmessungen und Formeln A0005118 Abb. 10: Benötigte Abmessungen zur Berechnung der Einstecktiefe Rohre: Innendurchmesser Kanäle: Innenmass Wanddicke Mass vom Rohr/Kanal bis zur Rohrverschraubung Folgende Abmessungen werden zur Berechnung der Einstecktiefe benötigt: •...
Proline t-mass 65 PROFIBUS DP/PA Montage Den Messaufnehmer in den Stutzen (1) einsetzten und die untere Mutter der Rohrver- schraubung (2) handfest festziehen. " Achtung! – NPT Gewinde: Gewindedichtband oder Dichtmasse verwenden. – G 1 A Gewinde: der mitgelieferte Dichtungsring muss eingebaut werden.
Seite 22
Montage Proline t-mass 65 PROFIBUS DP/PA A0010114 Abb. 13: Sicherung der Messaufnehmerposition 10. Rohrverschraubung (1) von Hand anziehen um die Position des Messaufnehmers zu sichern. Dann mit einem Gabelschlüssel 1¼ Umdrehungen im Uhrzeigersinn nachzie- 11. Beide Sicherungsschrauben (2) fixieren (Innensechskantschlüssel 3 mm (1/8")).
Proline t-mass 65 PROFIBUS DP/PA Montage 4.3.2 Ausbau der Einsteckausführung Warnung! • Messgerät nicht unter Druck ausbauen! Den Gasfluss stoppen und die Prozessleitung drucklos machen. • Bei giftigen, explosiven oder brennbaren Gasen muss die Rohrleitung, in der das Messge- rät eingebaut ist, mit einem Inertgas ausgeblasen werden, um alle Spuren der verwende- ten Gase zu entfernen.
Montage Proline t-mass 65 PROFIBUS DP/PA 4.3.4 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Warnung! Bei Messgeräten mit der Zulassung ATEX/IEC Ex, Zone 1 bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex- spezifischen Dokumentation dargestellt →...
Proline t-mass 65 PROFIBUS DP/PA Montage 4.3.6 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: • Direkte Wandmontage • Schalttafeleinbau → 26 (mit separatem Montageset, Zubehör → 91) • Rohrmontage → 26 (mit separatem Montageset, Zubehör → 91) "...
Seite 26
Montage Proline t-mass 65 PROFIBUS DP/PA Schalttafeleinbau Einbauöffnung in der Schalttafel gemäss Abbildung vorbereiten. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen.
Proline t-mass 65 PROFIBUS DP/PA Montage Einbaukontrolle Nach dem Einbau des Messgerätes in die Rohrleitung folgende Kontrollen durchführen: Messgerätezustand und -spezifikationen Hinweise Ist das Messgerät unbeschädigt (Sichtkontrolle)? – Entspricht das Messgerät den Messstellenspezifikationen wie Prozesstemperatur/- → 7 druck, Umgebungstemperatur, Messbereich usw.? Typenschild kontrollieren.
Proline t-mass 65 PROFIBUS DP/PA Elektrischer Anschluss Warnung! Für den Anschluss von Ex-zertifizierten Messgeräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung beachten. Bei Fragen steht die Endress+Hauser Vertriebszentrale gerne zur Verfügung. Kabelspezifikationen 5.1.1 Kabelspezifikation PROFIBUS DP Kabeltyp Zwei Varianten der Busleitung sind in der IEC 61158 spezifiziert.
Proline t-mass 65 PROFIBUS DP/PA Elektrischer Anschluss Stichleitungen Folgende Punkte beachten: • Länge der Stichleitungen < 6,6 m (bei max.1,5 MBit/s) • Bei Übertragungsraten >1,5 MBit/s sollten keine Stichleitungen verwendet werden. Als Stichleitung wird die Leitung zwischen Anschlussstecker und Bustreiber im Feldgerät bezeichnet.
Elektrischer Anschluss Proline t-mass 65 PROFIBUS DP/PA Anschluss der Getrenntausführung Hinweis! Für die Getrenntausführung wird kein Kabel mitgeliefert. 5.2.1 Anschluss Verbindungskabel Messaufnehmer/-umformer Warnung! • Nach Entfernen der Elektronikabdeckung: Stromschlaggefahr durch aufgehobenen Berührungsschutz! Messgerät ausschalten, bevor interne Abdeckungen entfernt werden. • Stromschlaggefahr. Den Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Energieversorgung angelegt wird.
Proline t-mass 65 PROFIBUS DP/PA Elektrischer Anschluss Hinweis! • Das Kabel muss in einer festen Verlegungsart installiert werden. • Der Durchmesser des Kabels muss groß genug sein, um ein ausreichendes Abdichten der Kabelverschraubung zu ermöglichen → 116. Anschluss der Messeinheit Hinweis! Die elektrischen Kenngrößen sind im Abschnitt "Technische Daten"...
Seite 32
Elektrischer Anschluss Proline t-mass 65 PROFIBUS DP/PA " Achtung! – Beschädigungsgefahr des Feldbuskabels! Die Informationen zur Schirmung und Erdung beachten → 29. – Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver- schraubungen zu schleifen. Wenn später auch nur ein Messgerät ausgetauscht wird, muss die Buskommunikation unterbrochen werden.
Seite 33
Proline t-mass 65 PROFIBUS DP/PA Elektrischer Anschluss 5.3.4 Anschlussschema PROFIBUS PA N (L–) PA + L1 (L+) PA – PA – PA + 24 25 26 27 20 21 22 23 N (L-) L1 (L+) A0005996 Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm (14 AWG) Abb.
Seite 34
Elektrischer Anschluss Proline t-mass 65 PROFIBUS DP/PA Feldbus-Gerätestecker Hinweis! Der Gerätestecker kann nur für die PROFIBUS PA - Geräte eingesetzt werden. Die Anschlusstechnik beim PROFIBUS PA ermöglicht es, Messgeräte über einheitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzu- schließen.
Proline t-mass 65 PROFIBUS DP/PA Elektrischer Anschluss Schutzart Die Messgeräte erfüllen alle Anforderungen gemäß Schutzart IP 67 (NEMA 4X). Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 (NEMA 4X) zu gewährleisten, müssen folgende Punkte zwingend beachtet werden: •...
Elektrischer Anschluss Proline t-mass 65 PROFIBUS DP/PA Anschlusskontrolle Nach der elektrischen Installation des Messgerätes folgende Kontrollen durchführen: Messgerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel unbeschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typen- 85…260 V AC (45…65 Hz) schild überein?
Proline t-mass 65 PROFIBUS DP/PA Bedienung Bedienung Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener ver- schiedene Möglichkeiten zur Verfügung: Vor-Ort-Anzeige (Option) → 38 Mit der Vor-Ort-Anzeige können wichtige Kenngrößen direkt an der Messstelle abgelesen, gerätespezifische Parameter im Feld konfiguriert und die Inbetriebnahme...
Bedienung Proline t-mass 65 PROFIBUS DP/PA Anzeige und Bedienelemente Mit der Vor-Ort-Anzeige können wichtige Kenngrößen direkt an der Messstelle abgelesen oder das Messgerät über die Funktionsmatrix konfiguriert werden. Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchflussrichtung, Teilfüllung Rohr, Bargraph usw.) angezeigt werden. Der Bediener hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu...
Proline t-mass 65 PROFIBUS DP/PA Bedienung Kurzanleitung zur Funktionsmatrix Hinweis! • Unbedingt die allgemeinen Hinweise beachten → 40. • Detailierte Beschreibungen aller Funktionen Handbuch "Beschreibung Gerätefunktio- nen" Die Funktionsmatrix besteht aus zwei Ebenen, den Funktionsgruppen und deren Funktio- nen.
Anzeige automatisch eine Aufforderung zur Code- Eingabe. • Wird als Kundencode "0" vorgegeben, so ist die Programmierung immer freigegeben! • Wenn der persönliche Code nicht mehr verfügbar ist, kann die Endress+Hauser Vertriebs- zentrale weiterhelfen. "...
Proline t-mass 65 PROFIBUS DP/PA Bedienung 6.3.3 Programmiermodus sperren Nach einem Rücksprung in die HOME-Position wird die Programmierung nach 60 Sekunden wieder gesperrt, wenn die Bedienelemente nicht mehr betätigt werden. Die Programmierung kann auch gesperrt werden, indem in der Funktion CODE-EINGABE eine beliebige Zahl (außer dem Kundencode) eingeben wird.
Bedienmöglichkeiten 6.5.1 Bedienprogramm "FieldCare" FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in Ihrer Anlage konfigurieren und unterstützt Sie bei deren Ver- waltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfa- ches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren. Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über eine Serviceschnittstelle oder über das Ser-...
Seite 43
Proline t-mass 65 PROFIBUS DP/PA Bedienung Behörden weiter verwendet werden. Weitere Informationen sind bei der zuständigen End- ress+Hauser Vertriebszentrale zu erhalten. PROFIBUS PA Gültig für Gerätesoftware: 3.06.XX Funktion GERÄTESOFTWARE Gerätedaten PROFIBUS PA Profil Version: Funktion PROFIL VERSION t-mass 65 ID-Nr.: 1550hex ...
Bedienung Proline t-mass 65 PROFIBUS DP/PA Hardware-Einstellungen PROFIBUS DP 6.6.1 Konfigurierung des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder aus- geschaltet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Gerätefunktionen via PROFIBUS (azyklische Datenübertragung, z.B. via Bedienpro- gramm "FieldCare") nicht möglich.
Proline t-mass 65 PROFIBUS DP/PA Bedienung 6.6.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Mess- gerät vom Master nicht erkannt.
Bedienung Proline t-mass 65 PROFIBUS DP/PA 6.6.3 Abschlusswiderstände einstellen Hinweis! Es ist wichtig die RS485 Leitung am Anfang und Ende des Bussegments richtig abzuschlie- ßen, da Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen und dadurch eine fehlerhafte Kommunikationsübertragung verursacht werden kann.
Proline t-mass 65 PROFIBUS DP/PA Bedienung Hardware-Einstellungen PROFIBUS PA 6.7.1 Einstellen des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder aus- geschaltet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Gerätefunktionen via PROFIBUS (azyklische Datenübertragung, z.B. via Bedienpro- gramm FieldCare) nicht möglich.
Bedienung Proline t-mass 65 PROFIBUS DP/PA 6.7.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Mess- gerät vom Master nicht erkannt.
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Alle Abschlusskontrollen durchführen, bevor die Messstelle in Betrieb genommen wird: • Checkliste "Einbaukontrolle" → 27 • Checkliste "Anschlusskontrolle" → 36 Messgerät einschalten Die Versorgungsspannung erst nach Durchführen der Abschlusskontrollen einschalten. Das Messgerät ist betriebsbereit.
Seite 50
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.3.1 Quick-Setup "Inbetriebnahme" XXX.XXX.XX Quick Setup Inbetriebnahme Sprache HOME-POSITION Einstellvorgaben Auswahl der Voreinstellung Aktuelle Einstellung Werkeinstellung Auswahl der Systemeinheit Druck Temperatur Massefluss Normvol.-fluss Dichte Wärmefluss Beenden Einheit Einheit Einheit Einheit Einheit Einheit Temperatur Heizw. Masse Druck Normvol.-fluss...
Seite 51
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme SYSTEMEINHEITEN Gewünschte Systemeinheiten-Funktion auswählen und Parametrierung durchführen oder BEENDEN auswählen, um zur Funktion QUICK SETUP zurückzukehren, wenn keine weitere Programmierung erforderlich ist. Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert wurden.
Seite 52
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.3.2 Quick-Setup "Aufnehmer" Es ist sehr wichtig, dass der Einstecksensor entsprechend dem tatsächlich vorhandenen Rohr oder Kanal eingerichtet und in der berechneten Einstecktiefe installiert wird. Dieses Quick-Setup leitet systematisch durch den kompletten Vorgang zum Einrichten des Sensors.
– anhand einer Liste von Standardgasen ausgewählt werden – als eigener Gastyp definiert werden (z.B Ozon) durch Auswahl SPECIAL GAS und unter Verwendung manueller Korrekturfaktoren. Vor der Anwendung dieser Funktion ist eine Evaluierung der Applikation notwendig. In diesem Fall Ihre Endress+Hauser Vertriebszen- trale kontaktieren. Endress+Hauser...
Seite 54
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Setzen oder Anzeigen der aktiven Gasgruppe In Funktion GASGRUPPENWAHL Auswahl GASGRUPPE 1 oder 2 auswählen. Die Funktion mit ESC ( Q Tasten gleichzeitig drücken) verlassen. Ein Speichern ist nicht erforderlich. Hinweis! Die Funktion "Quick Setup Gas" steht nicht zur Verfügung, wenn eine Vor-Ort Kalibrierung auf dem Messgerät vorgenommen wurde.
Seite 55
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 7.3.4 Quick-Setup-Menü "Druck" Mit diesem Quick-Setup kann der individuelle Prozessdruck für jede Gasgruppe program- miert werden. Wenn nur eine Gasgruppe verwendet wird, dann ist nur die Programmierung der Funktion BETRIEBSDRUCK 1 erforderlich. Für BETRIEBSDRUCK 2 können die Standar- deinstellungen bestehen bleiben.
Seite 56
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.3.5 Quick-Setup-Menü "Wärmefluss" Das Messgerät kann die Verbrennungswärme herkömmlicher Brenngase wie Methan, Erd- gas, Propan, Butan, Ethan und Wasserstoff berechnen und ausgeben. Mit diesem Quick-Setup-Menü kann die Methode programmiert werden, mit der der Heiz- wert oder Brennwert berechnet werden soll.
Seite 57
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Manuell Diese Funktion ermöglicht die Eingabe eines benutzerspezifischen Heizwertes, wenn der benötigte Wert sich vom Wert in der Tabelle unterscheiden. Formel Heizwert* Brennwert* [Mj/kg] Btu/lb [Mj/kg] Btu/lb Wasserstoff 119,91 51,56 141,78 60,97 Ammoniak 18,59...
Seite 58
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.3.6 Quick-Setup "Kommunikation" Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem PROFIBUS Master (Klasse 1) und dem Messgerät (Slave) notwendig, welche bei der Parame- trierung verschiedener Funktionen berücksichtigt werden müssen. Über das Quick-Setup "Kommunikation"...
Seite 59
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Weiteres Quick-Setup? Zur Durchführung der QS-Inbetriebnahme oder Rückkehr zur Funktionsgruppe Quick-Setup. 7.3.7 Datensicherung/-übertragung Mit der Funktion T-DAT VERWALTEN können Daten (Geräteparameter und -einstellungen) zwischen dem T-DAT (auswechselbarer Datenspeicher) und dem EEPROM (Gerätespeicher) übertragen werden.
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme der PROFIBUS-Schnittstelle Hinweis! • Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen ist im Handbuch "Beschreibung Gerätefunktionen" zu finden, das ein separater Bestandteil dieser Betriebsanleitung ist. • Um Gerätefunktionen, Zahlenwerte oder Werkeinstellungen zu verändern, muss ein Zah- lencode (Werkeinstellung: 65) eingegeben werden →...
Seite 61
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Konfiguration der Analog Input Funktionsblöcke 1…3: Die Messeinrichtung besitzt drei Analog Input Funktionsblöcke (Modul AI), durch die die verschiedenen Messgrößen zyklisch zum PROFIBUS Master (Klasse 1) übertragen werden können. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input Funktionsblock am Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1) dargestellt.
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA – LETZTER WERT: Der Summenzähler bleibt auf dem letzten Wert stehen. Hinweis! Das Messgerät kann keine negativen Durchflussanteile berechnen. Auswahl des Betriebsmodus: Die Betriebsart (GSD-Datei) wählen, die für die zyklische Datenübertragung mit dem PROFIBUS Master verwendet werden soll.
Seite 63
EH_1550_n.bmp/.dib EH3_1550.gs EH_1550_s.bmp/.dib Bezugsquelle • Internet (Endress+Hauser) www.endress.com ( Download Software Treiber) • CD-ROM mit allen GSD-Dateien für Endress+Hauser-Messgeräte Bestell-Nr.: 56003894 Inhalt der Download-Datei aus dem Internet und der CD-ROM • Alle Endress+Hauser GSD–Dateien (Standard und Extended Format) •...
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.5.2 Beispiel für die Auswahl der GSD-Datei Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei das Messgerät im PROFIBUS Mastersystem projektiert werden soll. Die nachfolgende Beschreibung gilt exemplarisch für die Verwendung der t-mass 65 GSD-Datei (komplette Gerätefunktionalität) für PROFIBUS Im Messgerät über die Funktion SELECTION GSD die t-mass 65 GSD-Datei wählen:...
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Zyklische Datenübertragung über PROFIBUS DP Im Folgenden wird die zyklische Datenübertragung bei Verwendung der GSD-Datei für t- mass (vollständige Gerätefunktionalität) beschrieben. 7.6.1 Block-Modell Das dargestellte Blockmodell zeigt, welche Ein– und Ausgangsdaten das Messgerät für die zyklische Datenübertragung über PROFIBUS DP zur Verfügung stellt:...
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.6.2 Module für die zyklische Datenübertragung Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompaktslave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren ein- zelnen Modulen. In der GSD–Datei sind die einzelnen Module (Ein– und Ausgangsdaten) mit ihren jeweiligen Eigenschaften beschrieben.
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 7.6.3 Beschreibung der Module Modul AI (Analogeingang) Über das Modul AI (Steckplatz 1…3) wird die entsprechende Messgröße inkl. Status zyklisch an den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt.
Seite 68
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Zuordnung der Messgrößen zum Modul TOTAL Das Modul TOTAL kann verschiedene summierte Messgrößen zum PROFIBUS Master (Klasse 1) übertragen. Die Messgrößen werden den Summenzähler-Funktionsblöcken 1…2 mittels der Vor-Ort- Anzeige oder mit Hilfe eines Bedienprogramms (z. B. FieldCare) in der Funktion KANAL zugeordnet: •...
Seite 69
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Steuerung Summenzählerwert (IEEE 754–Gleitkommazahl) Status Modul SETTOT_MODETOT_TOTAL Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 4…5) besteht aus den Funktionen SETTOT, MODETOT und TOTAL. Mit dieser Modulkombination: • kann der Summenzähler über den PROFIBUS Master gesteuert werden (SETTOT).
Seite 70
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Modul DISPLAY_VALUE Über das Modul DISPLAY_VALUE (Steckplatz 6) kann über den PROFIBUS Master (Klasse 1) zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort- Anzeige übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder Infozeile kann über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B.
Seite 71
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Modul PRESSURE_VALUE Der Betriebsdruck-Wert (IEEE 754-Gleitkommazahl) einschließlich des Status kann mittels des Moduls PRESSURE_VALUE (Steckplatz 8) zyklisch über den PROFIBUS Master (Klasse 1) direkt zum Messgerät übertragen werden. Mit Hilfe des Betriebsdruck-Werts werden größere Schwankungen des Betriebsdrucks aus- geglichen, z.
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.6.4 Projektierungsbeispiele mit Simatic S7 HW Beispiel 1 A0005497 Abb. 39: Vollständige Konfigurierung mit der GSD-Datei für t-mass 65 Bei der Konfigurierung der Module im PROFIBUS Master (Klasse 1) muss folgende Reihenfolge unbedingt eingehalten werden: Reihenfolge Byte–Länge...
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Beispiel 2 A0005498 Abb. 40: In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt. Die GSD-Datei für t-mass 65 wird verwendet. Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summenzählerwert TOTAL (Steckplatz 4) und die zyklische Steuerung von Gerätefunktio-...
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Zyklische Datenübertragung über PROFIBUS PA Im Folgenden wird die zyklische Datenübertragung bei Verwendung der GSD-Datei für t- mass (vollständige Gerätefunktionalität) beschrieben. 7.7.1 Block-Modell Das dargestellte Blockmodell zeigt, welche Ein– und Ausgangsdaten das Messgerät für die zyklische Datenübertragung über PROFIBUS PA zur Verfügung stellt:...
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 7.7.2 Module für die zyklische Datenübertragung Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompaktslave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren ein- zelnen Modulen. In der GSD–Datei sind die einzelnen Module (Ein– und Ausgangsdaten) mit ihren jeweiligen Eigenschaften beschrieben.
Seite 76
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.7.3 Beschreibung der Module Modul AI (Analogeingang) Über das Modul AI (Steckplatz 1…3) wird die entsprechende Messgröße inkl. Status zyklisch an den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt.
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Zuordnung der Messgrößen zum Modul TOTAL Das Modul TOTAL kann verschiedene summierte Messgrößen zum PROFIBUS Master (Klasse 1) übertragen. Die Messgrößen werden den Summenzähler-Funktionsblöcken 1…2 mittels der Vor-Ort- Anzeige oder mit Hilfe eines Bedienprogramms (z. B. FieldCare) in der Funktion KANAL zugeordnet: •...
Seite 78
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Steuerung Summenzählerwert (IEEE 754–Gleitkommazahl) Status Modul SETTOT_MODETOT_TOTAL Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 4…5) besteht aus den Funktionen SETTOT, MODETOT und TOTAL. Mit dieser Modulkombination: • kann der Summenzähler über den PROFIBUS Master gesteuert werden (SETTOT).
Seite 79
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Modul DISPLAY_VALUE Über das Modul DISPLAY_VALUE (Steckplatz 6) kann über den PROFIBUS Master (Klasse 1) zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort- Anzeige übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder Infozeile kann über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B.
Seite 80
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Modul PRESSURE_VALUE Der Betriebsdruck-Wert (IEEE 754-Gleitkommazahl) einschließlich des Status kann mittels des Moduls PRESSURE_VALUE (Steckplatz 8) zyklisch über den PROFIBUS Master (Klasse 1) direkt zum Messgerät übertragen werden. Mit Hilfe des Betriebsdruck-Werts werden größere Schwankungen des Betriebsdrucks aus- geglichen, z.
Seite 81
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 7.7.4 Projektierungsbeispiele mit Simatic S7 HW Beispiel 1 A0005497 Abb. 42: Vollständige Konfigurierung mit der GSD-Datei für t-mass 65 Bei der Konfigurierung der Module im PROFIBUS Master (Klasse 1) muss folgende Reihenfolge unbedingt eingehalten werden: Reihenfolge Byte–Länge...
Seite 82
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Beispiel 2 A0005498 Abb. 43: In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt. Die GSD-Datei für t-mass 65 wird verwendet. Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summenzählerwert TOTAL (Steckplatz 4) und die zyklische Steuerung von Gerätefunktio-...
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Azyklische Datenübertragung über PROFIBUS DP/PA Die azyklische Datenübertragung wird für die Übertragung von Parametern während der Inbetriebnahme, der Wartung oder zur Anzeige weiterer Messgrößen, die nicht in der Datenübertragung enthalten sind, verwendet. Es können somit Parameter zur Erkennung, zur Steuerung oder zum Abgleich in den verschiedenen Blöcken (Physical Block, Transducer...
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Abgleich 7.9.1 Nullpunktabgleich Die Kalibrierung erfolgt unter Referenzbedingungen (→ 117). Ein Nullpunktabgleich ist deshalb grundsätzlich nicht erforderlich! Allerdings hängt bei Nulldurchfluss das Ergebnis der meisten thermischen Massedurch- flussgeräte stark vom Prozessdruck ab, beeinflusst von Gasart und Art der Anwendung. Im Regelfall reicht hier die Verwendung der Schleichmengenunterdrückungs-Funktion aus, um...
7.10 Datenspeicher (HistoROM) Bei Endress+Hauser bezeichnet der Begriff "HistoROM" verschiedene Arten von Datenspei- cherungsmodulen, auf welchen Prozess- und Messeinrichtungsdaten gespeichert werden. Durch Stekken und Ziehen solcher Module können Gerätekonfigurationen auf andere Mes- seinrichtungen dupliziert werden, um nur ein Beispiel zu nennen.
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 7.10.3 Gaskompensation (Eingang) Das Durchflussmessgerät kann vom Gasanalysator die Zusammensetzung des Gases ausle- sen und die beiden ersten Komponenten (z.B. GASTYP 1 und 2) in der programmierten Gas- mischung automatisch aktualisieren. Dadurch steht auch in Fällen mit variierenden Zusam- mensetzungen eine genauere Messung zur Verfügung.
Seite 87
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Die folgenden Punkte sollen überprüft bzw. beachtet werden: • Überprüfen ob in der Funktion GAS ANALYSATOREINGANG die Auswahl EIN aktiv ist (Funktion GAS → 53) • Überprüfen des aktuellen %-Wert, der vom Analysator übertragenen Hauptgaskompo- nente: PROZESSPARAMETER ...
Gas sauber und trocken ist. Warnung! Messgeräte welche im explosionsgefährdetem Bereich eingesetzt werden, sind zu War- tungsarbeiten an die zuständige Endress+Hauser Vertriebszentrale zu senden (→ 112) oder durch einen von Endress+Hauser autorisierten Servicetechniker auszuführen. Bei Fra- gen: Ihre Endress+Hauser Vertriebszentrale kontaktieren.
• t-mass F: Im Messaufnehmer befinden sich Dichtungsringe und Muffen. Im Schadensfall ist das Messgerät an die zuständige Endress+Hauser Vertriebszentrale zu senden (→ 112). • t-mass I: Der Messfühler ist an das Einsteckrohr geschweißt und hat keine austauschbaren Dich- tungen.
Seite 90
Wartung Proline t-mass 65 PROFIBUS DP/PA • Für nichtkritische Anwendungen oder bei Einsatz in gereinigten und trockenen Gasen, wird eine Nachkalibrierung alle zwei bis drei Jahre empfohlen. Endress+Hauser...
Proline t-mass 65 PROFIBUS DP/PA Zubehör Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich. Gerätespezifisches Zubehör Zubehör Beschreibung Bestellcode Einschweissstutzen Einschweissstutzen für den t-mass in der Einsteckausführung DK6MB - * Kabel für die Getrennt-...
Seite 92
Bei Verwendung in Verbindung mit dem Software-Paket "FieldCare" können Prüfergebnisse in eine Datenbank impor- tiert, ausgedruckt und zur offiziellen Zertifizierung verwen- det werden. Weitere Informationen sind bei Ihrer Endress+Hauser Ver- triebszentrale erhältlich. FieldCare FieldCare ist Endress+Hausers FDT-basiertes Anlagen- Siehe Produktseite auf Asset-Management-Tool.
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung Störungsbehebung 10.1 Fehlersuchanleitung Fehlersuche in jedem Fall mit der nachfolgenden Checkliste beginnen, wenn nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Die verschiedenen Abfra- gen führen gezielt zur Fehlerursache und der entsprechenden Fehlerbehebung.
Im Falle eines schweren Fehlers ist es möglicherweise erforderlich, eine Durchfluss-Mess- einrichtung zur Reparatur an den Hersteller zurückzusenden. Um eine Durchfluss-Messein- richtung an Endress+Hauser zurückzusenden, sind zuvor wichtige Voraussetzungen zu erfüllen. → 112. Jeder Sendung ist grundsätzlich ein ordnungsgemäß ausgefülltes Formu- lar "Erklärung zur Kontamination"...
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung Darstellung im PROFIBUS Mastersystem (zyklische Datenübertragung) Werden die Module AI oder TOTAL für die zyklische Datenübertragung konfiguriert, so wird der Gerätezustand gemäss PROFIBUS Profil Spezifikation 3.0 codiert und zusammen mit dem Messwert über das Quality–Byte (Byte 5) an den PROFIBUS Master übertragen. Das Quality–Byte ist in die Segmente Quality Status, Quality Substatus und Limits (Grenzwerte)
Seite 96
Störungsbehebung Proline t-mass 65 PROFIBUS DP/PA Hinweis! Die Funktion FAILSAFE_TYPE kann in dem entsprechenden Analogeingang-Funktions- block 1…3 oder Summenzähler-Funktionsblock 1…2 mit Hilfe eines Bedienprogramms (z. B. FieldCare) konfiguriert werden. Endress+Hauser...
Störungsbehebung Proline t-mass 65 PROFIBUS DP/PA 10.3 Prozessfehlermeldungen Hinweis! Bitte auch die Informationen auf → 41 und → 93. 10.3.1 Liste der Prozessfehlermeldungen PROFIBUS Messwertstatus Erweiterte Diagnose- Gerätestatusmeldung Fehlerursache / meldung im (Vor–Ort Anzeige) Behebung PROFIBUS Master P = Prozessfehler = Störmeldung (mit Auswirkungen auf den laufenden Betrieb)
Seite 103
Durchflussmenge mit der voraussichtlichen Durchflussmenge übereinstimmt. 3. Die Durchflussrate könnte zu hoch sein (z.B. oberhalb des Kalibirierbereichs) 1. Messbereich überprüfen, den das Endress+Hauser Applicator Programm verwendet. 2. Anzeige überprüfen, ob ein invertiertes Plus-Zeichen (+) dargestellt wird. Wenn ja, soweit möglich die Geschwindigkeit reduzieren.
Seite 104
Störungsbehebung Proline t-mass 65 PROFIBUS DP/PA Anzeichen Behebung Die Störung kann nicht behoben Folgende Problemlösungen sind möglich: werden oder es liegt ein anderes Endress+Hauser-Servicetechniker anfordern Fehlerbild vor. Wird ein Servicetechniker vom Kundendienst angefordert, benötigen wir folgende Angaben: In solchen Fällen gibt Ihre E+H-Ver- –...
Ersatzteile erfordert. Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatz- teile. Hinweis! Ersatzteile können direkt bei Ihrer Endress+Hauser Vertriebszentrale bestellt werden, unter Angabe der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist. → 7 Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile: •...
Messgeräts erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers durchzuführen. • Für den Anschluss von Ex-zertifizierten Messgeräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei- tung verwenden. Bei Fragen steht Ihnen Ihre Endress+Hauser Vertriebszentrale gerne zur Verfügung. " Achtung! Nur Originalteile von Endress+Hauser verwenden.
Seite 107
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung A0005494 Abb. 48: Feldgehäuse: Ein- und Ausbau von Elektronikplatinen Elektronikraum-Abdeckung mit Vor-Ort-Anzeige Schrauben zur Elektronikraum-Abdeckung Flachbandkabel (Anzeigemodul) Öffnung zum Einbauen/Ausbauen von Platinen Netzteilplatine Verstärkerplatine Signalkabel (Sensor) HistoROM/S-DAT (Sensor-Datenspeicher) HistoROM/T-DAT (Messumformer-Datenspeicher) I/O-Platine Endress+Hauser...
Seite 108
Messgeräts erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers durchzuführen. • Für den Anschluss von Ex-zertifizierten Messgeräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei- tung verwenden. Bei Fragen steht Ihnen Ihre Endress+Hauser Vertriebszentrale gerne zur Verfügung. " Achtung! Nur Originalteile von Endress+Hauser verwenden.
Seite 109
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung A0005496 Abb. 49: Feldgehäuse: Ein- und Ausbau der Elektronikplatinen Gehäuseabdeckung Elektronikmodul Flachbandkabel (Anzeigemodul) Schrauben der Elektronikraum-Abdeckung Öffnung zum Einbauen/Ausbauen von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) HistoROM/S-DAT (Sensor-Datenspeicher) HistoROM/T-DAT (Messumformer-Datenspeicher) I/O-Platine Elektronikgehäuse der Messaufnehmer-Getrenntausführung Warnung! •...
Seite 110
Messgeräts erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers durchzuführen. • Für den Anschluss von Ex-zertifizierten Messgeräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei- tung beachten. Bei Fragen steht Ihnen Ihre Endress+Hauser Vertriebszentrale gerne zur Verfügung. " Achtung! Nur Originalteile von Endress+Hauser verwenden.
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung 10.5.2 Austausch der Gerätesicherung Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Energie- versorgung ausschalten, bevor die Elektronikraumabdeckung entfernt wird. Die Gerätesicherung befindet sich auf der Netzteilplatine. Sicherung wie folgt austauschen: Energieversorgung ausschalten. Netzteilplatine ausbauen. → 106 Schutzkappe (1) entfernen und Gerätesicherung (2) ersetzen.
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress...
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung 10.8 Software-Historie Hinweis! Ein Up- bzw. Download zwischen den verschiedenen Software-Versionen ist normalerweise nur mit einer speziellen Service-Software möglich. Datum Software Version Software-Änderungen Dokumentation 10.201 3.06.XX Einführung neue PROFIBUS PA Platine. 71123859/ 13.10 Software-Erweiterung: –...
• Druck • Temperatur • Querschnittsfläche von Rohrleitung oder Rohr • Verwendung eines Strömungsgleichrichters (t-mass F) Zur Messbereichberechnung kann von Endress+Hauser das Auswahl- und Auslegungspro- gramm "Applicator" verwendet werden. Besondere Anwendungen Hohe Gasgeschwindigkeiten (>70 m/s) Bei hohen Gasgeschwindigkeiten ist es empfehlenswert den Prozessdruck dynamisch einzu- lesen oder den Druck sehr genau einzugeben, da eine geschwindigkeitsabhängige Korrektur...
Durchflussbereich zwar verbessert werden, aber Genauigkeits- und Linearitätseinbus- sen sind zu erwarten. Bei Anwendungen, in denen die Reynoldszahlen kleiner RE 4000 sind, ist eine Rücksprache mit Ihrer Endress+Hauser Vertriebszentrale zu empfehlen. • Für die Montage ist zu beachten, dass bei sehr leichten Gasen (wie Helium oder Wasser- stoff) die empfohlene Einlaufstrecke zu verdoppeln ist.
Technische Daten Proline t-mass 65 PROFIBUS DP/PA Bestellmerkmal "Kalibration Messgenauigkeit Beschreibung Durchfluss" (nicht verifiziert) Q = 100…150 %: 5-Punkt, rückführbar ISO/IEC17025: ±1,5 bis ±5 % vom momentanen Das Messgerät wird auf einer akkredi- Messwert linear aufsteigend wie tierten, rückführbaren Kalibrieran- die folgende Gleichung ausdrückt:...
EPDM –40…+130 °C (–40…+266 °F) Nitrile –35…+130 °C (–31…+266 °F) Klemmring: PEEK, PVDF –40…+130 °C (–40…+266 °F) Hinweis Für aggressive Messstoffe (z.B. Chlor oder Ozon) empfehlen wir spezielle Werkstoffe (Alloy und PVDF). Für Anfragen die zuständige Endress+Hauser Vertriebszentrale kontaktieren. Endress+Hauser...
CHLORWASSERSTOFF PROPAN KOHLENMONOXID SCHWEFELWASSERSTOFF XENON CHLOR KRYPTON Hinweis Andere Messstoffe (z.B. Ozon) auf Anfrage. Die zuständige Endress+Hauser Vertriebszent- rale kontaktieren. Druck-Temperatur-Kur- Hinweis! Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Technische Information Durchflussgrenze Siehe Abschnitt "Messbereich" → 114. Die Geschwindigkeit im Messrohr sollte 130 m/s (427 ft/s) nicht überschreiten (bei Luft).
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)"...
Proline t-mass 65 PROFIBUS DP/PA Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA usw.) gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Alle für den Explosionsschutz relevanten Daten finden sind in separaten Dokumentationen zu finden, die bei Bedarf angefordert wer- den können.
Bestellinformationen und ausführliche Angaben zum erweiterten Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich. 11.14 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können → 91 11.15 Ergänzende Dokumentation ‣ Technische Information t-mass 65F, 65I (TI00069D/06) ‣...
