Störungsbehebung
#
"
84
Elektronikgehäuse der Messaufnehmer-Getrenntausführung
Warnung!
• Gefahr der Beschädigung elektronischer Bauteile (Schutz vor elektrostatischer Entladung).
Statische Elektrizität kann elektronische Bauteile beschädigen oder ihre Funktionsfähigkeit beein-
trächtigen. Verwenden Sie einen Arbeitsplatz mit geerdeter Arbeitsfläche, der speziell für elektro-
statisch gefährdete Geräte eingerichtet ist!
• Wenn Sie nicht gewährleisten können, dass der Isolationswiderstand des Geräts während der fol-
genden Schritte aufrechterhalten werden kann, muss eine entsprechende Abnahmeprüfung
gemäß den Herstellerspezifikationen durchgeführt werden.
• Beim Anschließen Ex-zertifizierter Geräte sind die Hinweise und Zeichnungen in der Ex-spezifi-
schen Beilage zu dieser Betriebsanleitung zu beachten.
Achtung!
Nur Originalteile von Endress+Hauser verwenden.
Abb. 44, Ein- und Ausbau:
1. Sicherungsschraube (1) herausdrehen und die Abdeckung (2) vom Elektronikraum abnehmen.
2. Stecker des Sensorkabels (3) abziehen.
3. Verbindungskabel vom Klemmenblock (4) abklemmen.
4. Die beiden Schrauben (5) aus der Leiterplatte herausdrehen
5. Platine (6) herausnehmen
6. Der Einbau läuft umgekehrt ab wie der Ausbau.

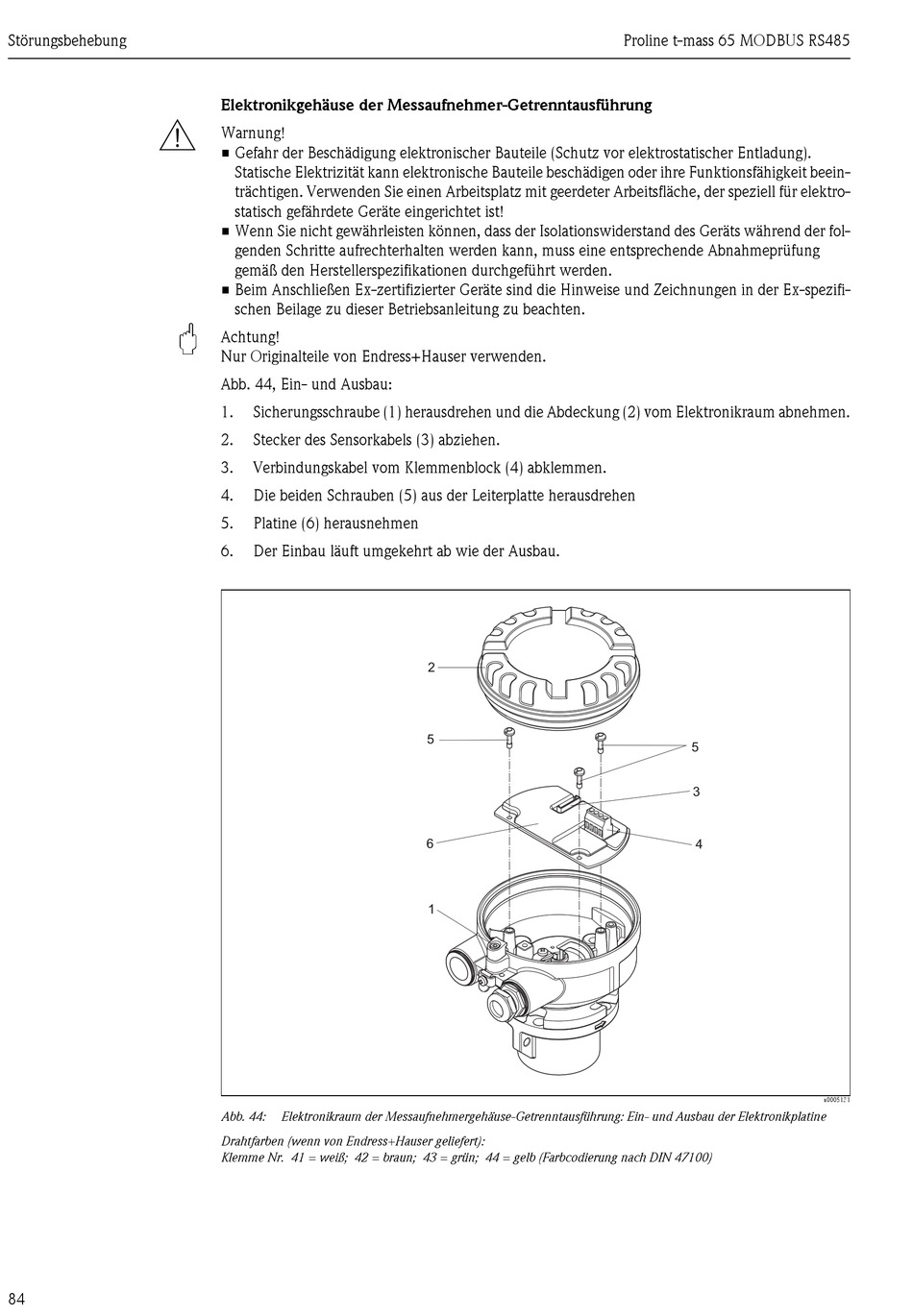

Abb. 44: Elektronikraum der Messaufnehmergehäuse-Getrenntausführung: Ein- und Ausbau der Elektronikplatine
Drahtfarben (wenn von Endress+Hauser geliefert):
Klemme Nr. 41 = weiß; 42 = braun; 43 = grün; 44 = gelb (Farbcodierung nach DIN 47100)
2
5
6
1
Proline t-mass 65 MODBUS RS485
5
3
4
a0005131
