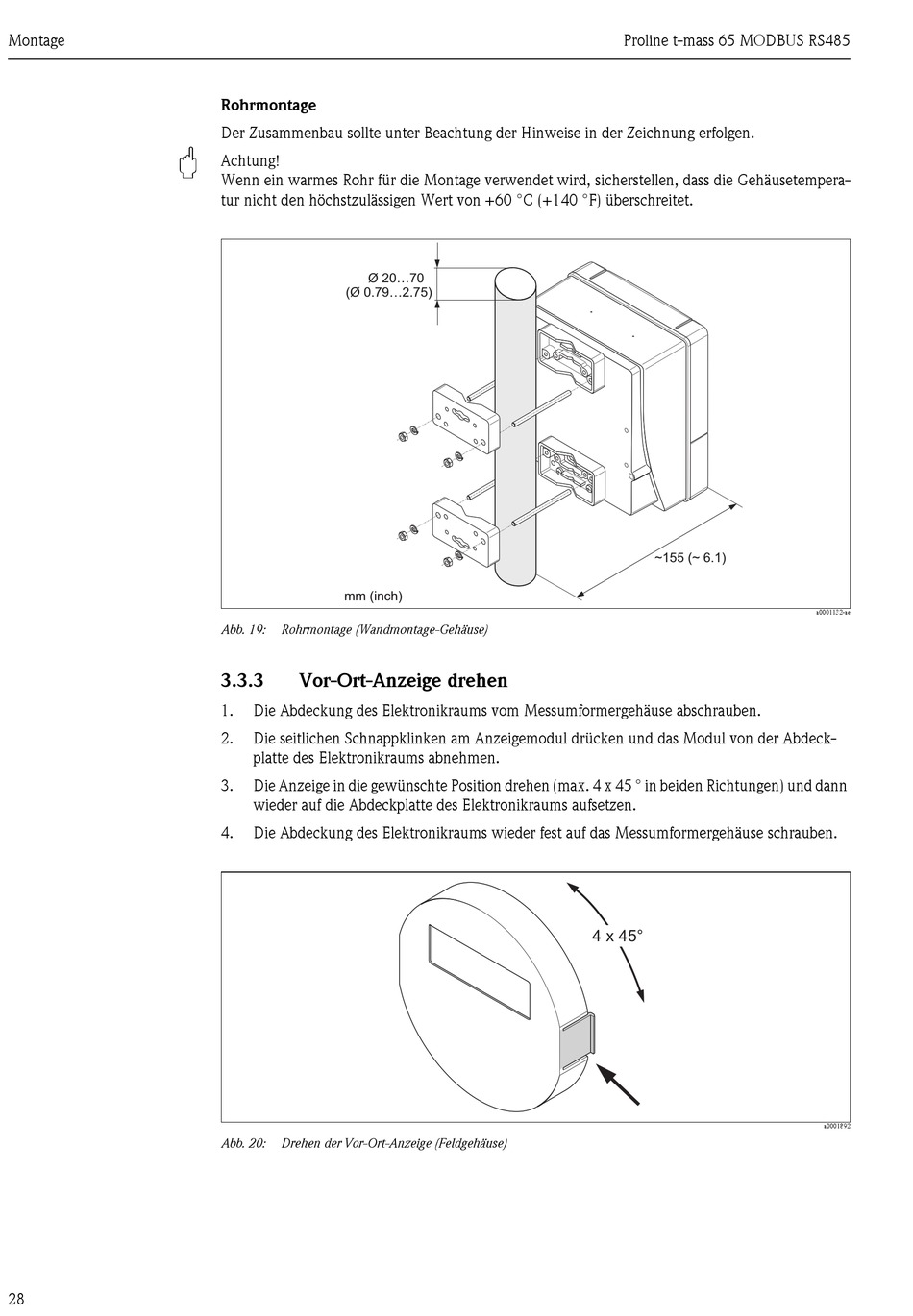

Montage
"
28
Rohrmontage
Der Zusammenbau sollte unter Beachtung der Hinweise in der Zeichnung erfolgen.
Achtung!
Wenn ein warmes Rohr für die Montage verwendet wird, sicherstellen, dass die Gehäusetempera-
tur nicht den höchstzulässigen Wert von +60 °C (+140 °F) überschreitet.
Ø 20...70
(Ø 0.79...2.75)
mm (inch)
Abb. 19:
Rohrmontage (Wandmontage-Gehäuse)
3.3.3
Vor-Ort-Anzeige drehen
1.
Die Abdeckung des Elektronikraums vom Messumformergehäuse abschrauben.
2.
Die seitlichen Schnappklinken am Anzeigemodul drücken und das Modul von der Abdeck-
platte des Elektronikraums abnehmen.
3.
Die Anzeige in die gewünschte Position drehen (max. 4 x 45 ° in beiden Richtungen) und dann
wieder auf die Abdeckplatte des Elektronikraums aufsetzen.
4.
Die Abdeckung des Elektronikraums wieder fest auf das Messumformergehäuse schrauben.
Abb. 20:
Drehen der Vor-Ort-Anzeige (Feldgehäuse)
Proline t-mass 65 MODBUS RS485
~
155 (
~ 6.1)
4 x 45°
a0001132-ae
a0001892
