Bedienung
42
5.5

Kommunikation MODBUS RS485

5.5.1

MODBUS RS485 Technologie

Der MODBUS ist ein offenes standardisiertes Feldbus–System, welches in den Bereichen der
Fertigungs–, Prozess– und Gebäudeautomatisierung eingesetzt wird.
Systemarchitektur
Über den MODBUS RS485 werden die funktionellen Merkmale eines seriellen Feldbus–Systems
festgelegt, mit denen verteilte, digitale Automatisierungssysteme miteinander vernetzt werden.
Der MODBUS RS485 unterscheidet zwischen Master– und Slave–Geräten.
• Master–Geräte
Master–Geräte bestimmen den Datenverkehr auf dem Feldbus–System. Sie können Daten ohne
externe Anforderung senden.
• Slave–Geräte
Slave–Geräte, so wie dieses Messgerät auch, sind Peripheriegeräte. Sie besitzen keine eigenstän-
digen Zugriffsrechte auf den Datenverkehr des Feldbus–System sondern senden ihre Daten nur
aufgrund der externen Anforderung eines Masters.
2

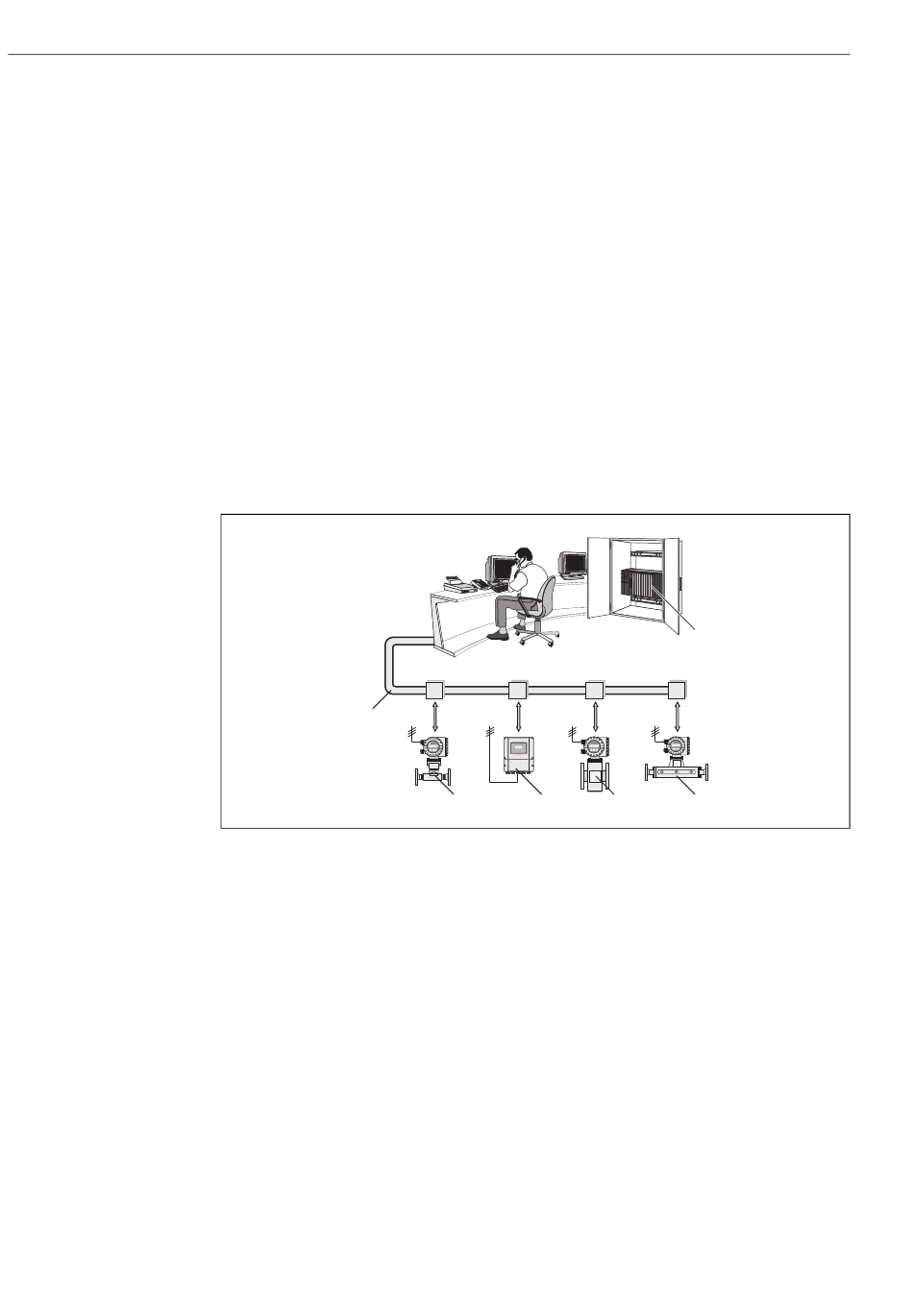

Abb. 28: Systemarchitektur MODBUS RS485
1 MODBUS Master (SPS, usw.)
2 MODBUS RS485
3 MODBUS Slave (Messgeräte, usw.)
Proline t-mass 65 MODBUS RS485
3 3 3
1
3
a0004398
