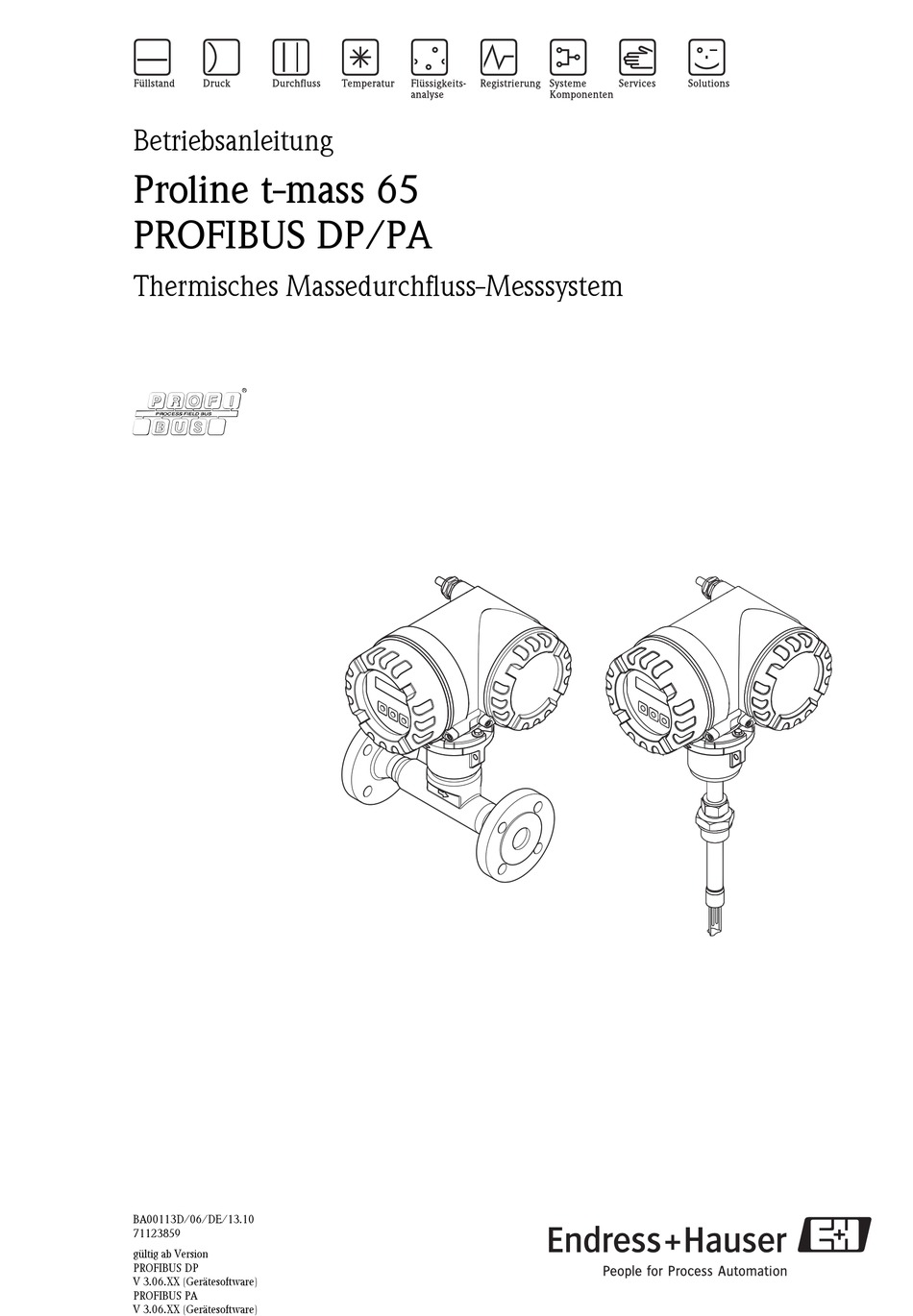

- Seite 1 Betriebsanleitung Proline t-mass 65 PROFIBUS DP/PA Thermisches Massedurchfluss-Messsystem BA00113D/06/DE/13.10 71123859 gültig ab Version PROFIBUS DP V 3.06.XX (Gerätesoftware) PROFIBUS PA V 3.06.XX (Gerätesoftware)
-
Seite 3: Inhaltsverzeichnis
Proline t-mass 65 PROFIBUS DP/PA Inhalt Inhalt Sicherheitshinweise ....5 Bedienung ..... . 36 Bestimmungsgemäße Verwendung . - Seite 4 Proline t-mass 65 PROFIBUS DP/PA Inhalt 6.8.1 Master Klasse 2 azyklisch (MS2AC) ..82 6.8.2 Master Klasse 1 azyklisch (MS1AC) ..82 Abgleich ....... . 83 6.9.1 Nullpunktabgleich .
-
Seite 5: Sicherheitshinweise
• Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber autorisiert und eingewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Korrosionsbeständigkeit messstoffberührender Materialien abzuklären. Kleine Veränderungen der Temperatur, Konzentration oder Grad der Verunreinigung im Prozess können jedoch Unter-... -
Seite 6: Betriebssicherheit
• Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwicklungs- technischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterungen dieser Betriebsanleitung erhalten Sie bei Ihrer Endress+Hauser-Vertriebsstelle Auskunft. Rücksendung • Senden Sie keine Messgeräte zurück, wenn es Ihnen nicht mit letzter Sicherheit möglich ist, gesundheitsgefährdende Stoffe vollständig zu entfernen, z.B. -
Seite 7: Identifizierung
Proline t-mass 65 PROFIBUS DP/PA Identifizierung Identifizierung Gerätebezeichnung Das Durchfluss-Messsystem "t-mass 65" besteht aus den folgenden Komponenten: • Messumformer "t-mass 65" • Messaufnehmer "t-mass F", "t-mass I" Zwei Ausführungen sind lieferbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit. -
Seite 8: Typenschild Messaufnehmer
Identifizierung Proline t-mass 65 PROFIBUS DP/PA 2.1.2 Typenschild Messaufnehmer Proline t-mass F Order Code: 65F50-XXXXXXXXXXXX IP67 / NEMA/Type 4X 12345678901 Ser.No.: ABCDEFGHIJKLMNOPQRST TAG-No.: DN50 DIN/EN PN40 -0.5...40bar / -7.25...+580 psi gauge -40°C...+100°C / -40°F...+212°F 316/316L/1.4404/Alloy C 22 (2.4602) Materials: Seal: EPDM / PEEK -20°C(-4°F) <Tamb<... -
Seite 9: Typenschild Für Anschlüsse
Proline t-mass 65 PROFIBUS DP/PA Identifizierung 2.1.3 Typenschild für Anschlüsse active See Operating manual passive Betriebsanleitung beachten normally open contact Observer Manuel d'Instruction normally closed contact 12345678912 Ser. No.: L1 / L+ Supply / Versorgung / N / L- Tension d'alimentation 26 = B (RxD/TxD-P) PROFIBUS DP (Profile 3.0) -
Seite 10: Zertifikate Und Zulassungen
IEC/EN 61326. Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun- gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)". -
Seite 11: Montage
Proline t-mass 65 PROFIBUS DP/PA Montage Montage Warenannahme, Transport und Lagerung 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. • Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. -
Seite 12: Einbaubedingungen
Montage Proline t-mass 65 PROFIBUS DP/PA Einbaubedingungen Beachten Sie die folgenden Punkte: • Das thermische Messprinzip reagiert sehr empfindlich auf Strömungsstörungen. • Die empfohlenen Einlauf- und Auslaufanforderungen sind zu beachten. • Bei der zugehörigen Verrohrung und beim Einbau ist gute Ingenieurpraxis anzuwenden. -
Seite 13: Anforderungen An Die Rohrleitungen
Proline t-mass 65 PROFIBUS DP/PA Montage 3.2.3 Anforderungen an die Rohrleitungen Beim Einbau sollte jederzeit fachgerecht vorgegangen und folgende Punkte beachtet werden: • Fachgerechte Vorbereitung, Schweißtechnik und Abschlussarbeiten • Korrekt dimensionierte Dichtungen • Korrekt ausgerichtete Flansche und Dichtungen • Rohrleitung und Messgerät sollten an der Verbindungsstelle einen möglichst geringen Durchmes- sersprung besitzen. -
Seite 14: Einbaulage
Montage Proline t-mass 65 PROFIBUS DP/PA 3.2.4 Einbaulage Es ist sicherzustellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Flanschausführung Einsteckausführung Vertikale Einbaulage Kompakt Getrennt Kompakt Getrennt ÃÃ ÃÃ Ã ÃÃ m, n... -
Seite 15: Einlauf- Und Auslaufstrecken
Proline t-mass 65 PROFIBUS DP/PA Montage 3.2.5 Einlauf- und Auslaufstrecken Das thermische Messprinzip reagiert empfindlich auf Strömungsstörungen. Generell sollte deshalb das Messgerät so weit wie möglich von der Strömungsstörung entfernt ein- gebaut werden. Weitere Informationen ISO 14511. Hinweis! • Wenn mehrere Strömungsstörungen vorhanden sind, ist die längste angegebene Einlaufstrecke einzuhalten. -
Seite 16: Auslaufstrecken Mit Druckmessstellen
Montage Proline t-mass 65 PROFIBUS DP/PA Auslaufstrecken mit Druckmessstellen Die Druckmessstelle sollte hinter der Messeinrichtung eingebaut werden. So wird eine potentielle Auswirkung des Drucktransmitters auf die Störung in der Messstelle vermieden. 2...5 x DN a0005114 Abb. 5: Einbau einer Druckmessstelle (PT = Drucktransmitter) Lochplatten-Strömungsgleichrichter... - Seite 17 Lochplatten-Strömungsgleichrichter (19 Loch) zur Verwendung mit Flanschmessaufnehmer 65F ä 87 Hierbei handelt es sich um ein spezielles Endress+Hauser Design, welches für den Messaufnehmer t-mass F (DN 25…100, 1"…4") konzipiert wurde. Die Anordnung der einzelnen Schraubenlöcher sowie deren Durchmesser kommen daher, dass derselbe Strömungsgleichrichter für verschiedene Flanschdruckstufen verwendet werden kann, z.B.
-
Seite 18: Beheizung
Montage Proline t-mass 65 PROFIBUS DP/PA 3.2.6 Beheizung Bei einigen Gasen ist darauf zu achten, dass im Bereich des Messaufnehmers kein Wärmeverlust (Kondensation) stattfinden kann. Eine Beheizung kann elektrisch, z.B. mit Heizbändern, oder über heißwasser- bzw. dampfführende Kupferrohre erfolgen. "... -
Seite 19: Einbau
Wird ein aufsteckbares Einbauset verwendet, ist die dort mitgelieferte Doku- mentation zu beachten. Montage des Einschweißstutzens Nachfolgend wird der Einbau eines Endress+Hauser Einschweißstutzens beschrieben. Ist ein Ein- schweißstutzen bereits vorhanden oder wird ein kundenspezifisches Einbauset verwendet ist mit dem nachfolgenden Kapitel "Berechnung der Einstecktiefe und Befestigung" fortzufahren. - Seite 20 Montage Proline t-mass 65 PROFIBUS DP/PA A0005118 Abb. 10: Benötigte Abmessungen zur Berechnung der Einstecktiefe Rohre: Innendurchmesser Kanäle: Innenmass Wanddicke Mass vom Rohr/Kanal bis zur Rohrverschraubung Hinweis! Ausführliche Berechnungsangaben sind aus der Technischen Information TI069D zu entnehmen. • Berechnete Einstecktiefe (SI Einheiten)= 0,3 · A + B + C + 2 mm •...
-
Seite 21: Einsteckausführung Auf Die Durchflussrichtung Ausrichten
Proline t-mass 65 PROFIBUS DP/PA Montage Einsteckausführung auf die Durchflussrichtung ausrichten 90° ±3° 90° ±7° A0005117 Abb. 12: Einsteckausführung auf die Durchflussrichtung ausrichten Prüfen und sicherstellen, dass der Messaufnehmers am Rohr/Kanal vertikal 90° ausgerichtet ist (A). Messaufnehmer so drehen, dass der aufgezeichnete Pfeil mit der Druchflussrichtung übereinstimmt (B). -
Seite 22: Ausbau Der Einsteckausführung
Montage Proline t-mass 65 PROFIBUS DP/PA 3.3.2 Ausbau der Einsteckausführung Warnung! • Messgerät nicht unter Druck ausbauen! Den Gasfluss stoppen und die Prozessleitung drucklos machen. • Bei giftigen, explosiven oder brennbaren Gasen muss die Rohrleitung, in der das Messgerät ein- gebaut ist, mit einem Inertgas ausgeblasen werden, um alle Spuren der verwendeten Gase zu ent- fernen. -
Seite 23: Messumformergehäuse Drehen
Proline t-mass 65 PROFIBUS DP/PA Montage 3.3.4 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Warnung! Bei Geräten mit der Zulassung ATEX/IEC Ex, Zone 1 bzw. FM/CSA Cl. I Div. 1 ist die Drehme- chanik anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation dargestellt ... -
Seite 24: Montage Wandaufbaugehäuse
Montage Proline t-mass 65 PROFIBUS DP/PA 3.3.6 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: • Direkte Wandmontage • Schalttafeleinbau ä 25 (mit separatem Montageset, Zubehör ä 87) • Rohrmontage ä 25 (mit separatem Montageset, Zubehör ä 87) "... - Seite 25 Proline t-mass 65 PROFIBUS DP/PA Montage Schalttafeleinbau Einbauöffnung in der Schalttafel gemäss Abbildung vorbereiten. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen.
-
Seite 26: Einbaukontrolle
Montage Proline t-mass 65 PROFIBUS DP/PA Einbaukontrolle Führen Sie nach dem Einbau des Messgerätes in die Rohrleitung folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt (Sichtkontrolle)? – ä 7 Entspricht das Messgerät den Messstellenspezifikationen wie Prozesstemperatur/-druck, Umgebungstemperatur, Messbereich, usw.? -
Seite 27: Verdrahtung
Verdrahtung Verdrahtung Warnung! Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Ansprechpersonen gerne zur Verfügung. Kabelspezifikationen 4.1.1 Kabelspezifikation PROFIBUS DP Kabeltyp Zwei Varianten der Busleitung sind in der IEC 61158 spezifiziert. Für alle Übertragungsraten bis zu 12 Mbit/s kann Kabeltyp A verwendet werden. -
Seite 28: Schirmung Und Erdung
Verdrahtung Proline t-mass 65 PROFIBUS DP/PA Stichleitungen Beachten Sie die folgenden Punkte: • Länge der Stichleitungen < 6,6 m (bei max.1,5 MBit/s) • Bei Übertragungsraten >1,5 MBit/s sollten keine Stichleitungen verwendet werden. Als Stichlei- tung wird die Leitung zwischen Anschlussstecker und Bustreiber im Feldgerät bezeichnet. Anla- generfahrungen haben gezeigt, dass bei der Projektierung von Stichleitungen sehr vorsichtig vor- gegangen werden sollte. -
Seite 29: Anschluss Der Getrenntausführung
Proline t-mass 65 PROFIBUS DP/PA Verdrahtung Anschluss der Getrenntausführung 4.2.1 Anschluss Verbindungskabel Messaufnehmer/-umformer Warnung! • Nach Entfernen der Elektronikabdeckung: Stromschlaggefahr durch aufgehobenen Berührungs- schutz! Messgerät ausschalten, bevor interne Abdeckungen entfernt werden. • Stromschlaggefahr. Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die Hilfsenergie angelegt wird. -
Seite 30: Anschluss Der Messeinheit
Verdrahtung Proline t-mass 65 PROFIBUS DP/PA Anschluss der Messeinheit Hinweis! Die elektrischen Kenngrößen sind im Abschnitt "Technische Daten" aufgeführt. 4.3.1 Klemmenbelegung PROFIBUS DP Klemmennummer (Eingänge/Ausgänge) Bestellvariante 20 (+) 21 (–) 22 (+) 23 (–) 24 (+) 25 (–) 26 (+) 27 (–) -
Seite 31: Anschlussschema Profibus Dp
Proline t-mass 65 PROFIBUS DP/PA Verdrahtung 4.3.3 Anschlussschema PROFIBUS DP +5 V N (L–) DGND L1 (L+) RxD/TxD-P A (RxD/TxD-N) A (RxD/TxD-N) RxD/TxD-P DGND +5 V 20 21 22 23 24 25 26 27 N (L-) L1 (L+) a0005465 ... -
Seite 32: Anschlussschema Profibus Pa
Verdrahtung Proline t-mass 65 PROFIBUS DP/PA 4.3.4 Anschlussschema PROFIBUS PA N (L–) PA + L1 (L+) PA – PA – PA + 24 25 26 27 20 21 22 23 N (L-) L1 (L+) A0005996 Abb. 23: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm (14 AWG) Ansicht A (Feldgehäuse) - Seite 33 • Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen. Optional ist das Messgerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk lieferbar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil bestellt werden ä 87. 150/300 45.0 (1.77)
-
Seite 34: Schutzart
Verdrahtung Proline t-mass 65 PROFIBUS DP/PA Schutzart Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67 (NEMA 4X). Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 (NEMA 4X) zu gewährleisten, müssen folgende Punkte zwingend beachtet werden: •... -
Seite 35: Anschlusskontrolle
Proline t-mass 65 PROFIBUS DP/PA Verdrahtung Anschlusskontrolle Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild 85…260 V AC (45…65 Hz) -
Seite 36: Bedienung
Bedienung Proline t-mass 65 PROFIBUS DP/PA Bedienung Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener verschiedene Möglichkeiten zur Verfügung: Vor-Ort-Anzeige (Option) ä 37 Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen, gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme... -
Seite 37: Vor-Ort-Anzeige
Proline t-mass 65 PROFIBUS DP/PA Bedienung Vor-Ort-Anzeige 5.2.1 Anzeige- und Bedienelemente Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr Messgerät über die Funktionsmatrix konfigurieren. Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss- richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden. -
Seite 38: Kurzanleitung Zur Funktionsmatrix
Bedienung Proline t-mass 65 PROFIBUS DP/PA Kurzanleitung zur Funktionsmatrix Hinweis! • Beachten Sie unbedingt die allgemeinen Hinweise auf ä 39. • Detailierte Beschreibungen aller Funktionen Handbuch "Beschreibung Gerätefunktionen" Die Funktionsmatrix besteht aus zwei Ebenen, den Funktionsgruppen und deren Funktionen. -
Seite 39: Allgemeine Hinweise
Anzeige automatisch eine Aufforderung zur Code-Eingabe. • Wird als Kundencode der Wert "0" vorgegeben, so ist die Programmierung immer freigegeben! • Falls Sie den persönlichen Code nicht mehr greifbar haben, kann Ihnen Ihre Endress+Hauser Serviceorganisation weiterhelfen. -
Seite 40: Darstellung Von Fehlermeldungen
Bedienung Proline t-mass 65 PROFIBUS DP/PA Darstellung von Fehlermeldungen 5.4.1 Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten: •... -
Seite 41: Bedienmöglichkeiten
Das Test- und Simulationsgerät Fieldcheck wird für die Überprüfung von Durchfluss-Messgeräten im Feld eingesetzt. Zusammen mit dem Softwarepaket "FieldCare" können Testergebnisse in eine Datenbank übernommen, ausgedruckt und für Zertifizierungen durch Behörden weiter verwendet werden. Weitere Informationen erhalten Sie bei Ihrer zuständigen Endress+Hauser Vertretung. Endress+Hauser... - Seite 42 Das Test- und Simulationsgerät Fieldcheck wird für die Überprüfung von Durchfluss-Messgeräten im Feld eingesetzt. Zusammen mit dem Softwarepaket "FieldCare" können Testergebnisse in eine Datenbank übernommen, ausgedruckt und für Zertifizierungen durch Behörden weiter verwendet werden. Weitere Informationen erhalten Sie bei Ihrer zuständigen Endress+Hauser Vertretung. Endress+Hauser...
-
Seite 43: Hardware-Einstellungen Profibus Dp
Proline t-mass 65 PROFIBUS DP/PA Bedienung Hardware-Einstellungen PROFIBUS DP 5.6.1 Konfigurierung des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschal- tet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Gerätefunk- tionen via PROFIBUS (azyklische Datenübertragung, z.B. via Bedienprogramm "FieldCare") nicht möglich. -
Seite 44: Einstellen Der Geräteadresse
Bedienung Proline t-mass 65 PROFIBUS DP/PA 5.6.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Gerätea- dressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht erkannt. -
Seite 45: Abschlusswiderstände Einstellen
Proline t-mass 65 PROFIBUS DP/PA Bedienung 5.6.3 Abschlusswiderstände einstellen Hinweis! Es ist wichtig die RS485 Leitung am Anfang und Ende des Bussegments richtig abzuschließen, da Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen und dadurch eine fehlerhafte Kommunikationsübertragung verursacht werden kann. -
Seite 46: Hardware-Einstellungen Profibus Pa
Bedienung Proline t-mass 65 PROFIBUS DP/PA Hardware-Einstellungen PROFIBUS PA 5.7.1 Einstellen des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder aus- geschaltet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Gerätefunktionen via PROFIBUS (azyklische Datenübertragung, z.B. via Bedienprogramm FieldCare) nicht möglich. -
Seite 47: Einstellen Der Geräteadresse
Proline t-mass 65 PROFIBUS DP/PA Bedienung 5.7.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Geräte- adressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Adresse nur ein- mal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht erkannt. -
Seite 48: Inbetriebnahme
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Mess- stelle in Betrieb nehmen: • Checkliste "Einbaukontrolle" ä 26 • Checkliste "Anschlusskontrolle" ä 35 Messgerät einschalten Falls Sie die Anschlusskontrollen durchgeführt haben, schalten Sie nun die Versorgungsspannung... -
Seite 49: Quick Setup "Inbetriebnahme
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 6.3.1 Quick Setup "Inbetriebnahme" XXX.XXX.XX Quick Setup Inbetriebnahme Sprache HOME-POSITION Einstellvorgaben Auswahl der Voreinstellung Aktuelle Einstellung Werkeinstellung Auswahl der Systemeinheit Druck Temperatur Massefluss Normvol.-fluss Dichte Wärmefluss Beenden Einheit Einheit Einheit Einheit Einheit Einheit Temperatur Heizw. - Seite 50 Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA SYSTEMEINHEITEN Gewünschte Systemeinheiten-Funktion auswählen und Parametrierung durchführen oder BEENDEN auswählen, um zur Funktion QUICK SETUP zurückzukehren, wenn keine weitere Programmierung erforderlich ist. n Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert wurden.
-
Seite 51: Quick Setup "Aufnehmer
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 6.3.2 Quick Setup "Aufnehmer" Es ist sehr wichtig, dass der Einstecksensor entsprechend dem tatsächlich vorhandenen Rohr oder Kanal eingerichtet und in der berechneten Einstecktiefe installiert wird. Dieses Quick Setup leitet Sie systematisch durch den kompletten Vorgang zum Einrichten des Sensors. -
Seite 52: Quick Setup-Menü "Gas
– anhand einer Liste von Standardgasen ausgewählt werden – als eigener Gastyp definiert werden (z.B Ozon) durch Auswahl SPECIAL GAS und unter Verwen- dung manueller Korrekturfaktoren. Vor der Anwendung dieser Funktion ist eine Evaluierung der Applikation notwendig. Bitte kontaktieren Sie Ihre zuständigen Endress+Hauser- Serviceorgani- sation. Endress+Hauser... - Seite 53 Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Setzen oder Anzeigen der aktiven Gasgruppe In Funktion GASGRUPPENWAHL Auswahl GASGRUPPE 1 oder 2 auswählen. Die Funktion mit ESC (QTasten gleichzeitig drücken) verlassen. Ein Speichern ist nicht erforderlich. Hinweis! Die Funktion "Quick Setup Gas" steht nicht zur Verfügung, wenn eine Vor-Ort Kalibrierung auf dem Gerät vorgenommen wurde.
-
Seite 54: Quick Setup-Menü "Druck
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 6.3.4 Quick Setup-Menü "Druck" Verwenden Sie dieses Quick Setup, um den individuellen Prozessdruck für jede Gasgruppe zu pro- grammieren. Wenn nur eine Gasgruppe verwendet wird, dann ist nur die Programmierung der Funktion BETRIEBSDRUCK 1 erforderlich. Für BETRIEBSDRUCK 2 können die Standardeinstel- lungen bestehen bleiben. -
Seite 55: Quick Setup-Menü "Wärmefluss
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 6.3.5 Quick Setup-Menü "Wärmefluss" Das Gerät kann die Verbrennungswärme herkömmlicher Brenngase wie Methan, Erdgas, Propan, Butan, Ethan und Wasserstoff berechnen und ausgeben. Verwenden Sie dieses Quick Setup-Menü, um zu programmieren, mit welcher Methode der Heiz- wert oder Brennwert berechnet werden soll. - Seite 56 Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Manuell Diese Funktion ermöglicht die Eingabe eines benutzerspezifischen Heizwertes, falls der benötigte Wert sich vom Wert in der Tabelle unterscheiden. Formel Heizwert* Brennwert* [Mj/kg] Btu/lb [Mj/kg] Btu/lb Wasserstoff 119,91 51,56 141,78 60,97 Ammoniak 18,59...
-
Seite 57: Quick Setup "Kommunikation
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 6.3.6 Quick Setup "Kommunikation" Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem PROFIBUS Master (Klasse 1) und dem Messgerät (Slave) notwendig, welche bei der Parametrierung verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup "Kommunikation"... -
Seite 58: Datensicherung/-Übertragung
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 6.3.7 Datensicherung/-übertragung Mit der Funktion T-DAT VERWALTEN können Daten (Geräteparameter und -einstellungen) zwi- schen dem T-DAT (auswechselbarer Datenspeicher) und dem EEPROM (Gerätespeicher) übertra- gen werden. Für folgende Anwendungsfälle ist dies notwendig: • Backup erstellen: aktuelle Daten werden von einem EEPROM in den T-DAT übertragen. -
Seite 59: Inbetriebnahme Der Profibus-Schnittstelle
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Inbetriebnahme der PROFIBUS-Schnittstelle Hinweis! • Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen finden Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater Bestandteil dieser Betriebsanleitung ist. • Um Gerätefunktionen, Zahlenwerte oder Werkeinstellungen zu verändern, muss ein Zahlencode (Werkeinstellung: 65) eingegeben werden ... - Seite 60 Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Konfiguration der Analog Input Funktionsblöcke 1…3: Die Messeinrichtung besitzt drei Analog Input Funktionsblöcke (Modul AI), durch die die verschiedenen Messgrößen zyklisch zum PROFIBUS Master (Klasse 1) übertragen werden können. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input Funktionsblock am Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1) dargestellt.
-
Seite 61: Systemintegration Profibus Dp/Pa
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Auswahl des Betriebsmodus: Wählen Sie die Betriebsart (GSD-Datei), die für die zyklische Datenübertragung mit dem PROFIBUS Master verwendet werden soll. KOMMUNIKATION SELECTION GSD Auswahl einer der folgenden Optionen: – HERSTELLER SPEZ. (Werkeinstellung): Die komplette Gerätefunktionalität steht zur Verfügung. - Seite 62 EH_1550_n.bmp/.dib EH_1550_s.bmp/.dib Bezugsquelle • Internet (Endress+Hauser) www.endress.com ( Download Software Treiber) • CD-ROM mit allen GSD-Dateien für Endress+Hauser-Messgeräte Bestell-Nr.: 56003894 Inhalt der Download-Datei aus dem Internet und der CD-ROM • Alle Endress+Hauser GSD–Dateien (Standard und Extended Format) •...
-
Seite 63: Beispiel Für Die Auswahl Der Gsd-Datei
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 6.5.2 Beispiel für die Auswahl der GSD-Datei Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei das Messgerät im PROFIBUS Mastersystem projektiert werden soll. Die nachfolgende Beschreibung gilt exemplarisch für die Verwendung der t-mass 65 GSD-Datei (komplette Gerätefunktionalität) für PROFIBUS PA: Wählen Sie im Messgerät über die Funktion SELECTION GSD die t-mass 65 GSD-Datei:... -
Seite 64: Zyklische Datenübertragung Über Profibus Dp
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Zyklische Datenübertragung über PROFIBUS DP Im Folgenden wird die zyklische Datenübertragung bei Verwendung der GSD-Datei für t-mass (vollständige Gerätefunktionalität) beschrieben. 6.6.1 Block-Modell Das dargestellte Blockmodell zeigt, welche Ein– und Ausgangsdaten das Messgerät für die zyklische Datenübertragung über PROFIBUS DP zur Verfügung stellt:... -
Seite 65: Module Für Die Zyklische Datenübertragung
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 6.6.2 Module für die zyklische Datenübertragung Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt- slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen. -
Seite 66: Beschreibung Der Module
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 6.6.3 Beschreibung der Module Modul AI (Analogeingang) Über das Modul AI (Steckplatz 1…3) wird die entsprechende Messgröße inkl. Status zyklisch an den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. -
Seite 67: Mögliche Einstellungen
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Zuordnung der Messgrößen zum Modul TOTAL Das Modul TOTAL kann verschiedene summierte Messgrößen zum PROFIBUS Master (Klasse 1) übertragen. Die Messgrößen werden den Summenzähler-Funktionsblöcken 1…2 mittels der Vor-Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z. B. FieldCare) in der Funktion KANAL zugeordnet: •... - Seite 68 Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Modul SETTOT_MODETOT_TOTAL Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 4…5) besteht aus den Funktionen SETTOT, MODETOT und TOTAL. Mit dieser Modulkombination: • kann der Summenzähler über den PROFIBUS Master gesteuert werden (SETTOT). • kann der Summenzähler über den PROFIBUS Master konfiguriert werden (MODETOT).
- Seite 69 Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Modul DISPLAY_VALUE Über das Modul DISPLAY_VALUE (Steckplatz 6) kann über den PROFIBUS Master (Klasse 1) zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-Anzeige übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder Infozeile kann über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B.
- Seite 70 Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Modul PRESSURE_VALUE Der Betriebsdruck-Wert (IEEE 754-Gleitkommazahl) einschließlich des Status kann mittels des Moduls PRESSURE_VALUE (Steckplatz 8) zyklisch über den PROFIBUS Master (Klasse 1) direkt zum Messgerät übertragen werden. Mit Hilfe des Betriebsdruck-Werts werden größere Schwankungen des Betriebsdrucks ausgegli- chen, z.
-
Seite 71: Projektierungsbeispiele Mit Simatic S7 Hw
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 6.6.4 Projektierungsbeispiele mit Simatic S7 HW Beispiel 1 a0005497 Abb. 39: Vollständige Konfigurierung mit der GSD-Datei für t-mass 65 Bei der Konfigurierung der Module im PROFIBUS Master (Klasse 1) muss folgende Reihenfolge unbedingt eingehalten werden: Reihen- Byte–... - Seite 72 Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Beispiel 2 a0005498 Abb. 40: In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt. Die GSD-Datei für t-mass 65 wird verwendet. Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen- zählerwert TOTAL (Steckplatz 4) und die zyklische Steuerung von Gerätefunktionen...
-
Seite 73: Zyklische Datenübertragung Über Profibus Pa
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Zyklische Datenübertragung über PROFIBUS PA Im Folgenden wird die zyklische Datenübertragung bei Verwendung der GSD-Datei für t-mass (vollständige Gerätefunktionalität) beschrieben. 6.7.1 Block-Modell Das dargestellte Blockmodell zeigt, welche Ein– und Ausgangsdaten das Messgerät für die zyklische Datenübertragung über PROFIBUS PA zur Verfügung stellt:... -
Seite 74: Module Für Die Zyklische Datenübertragung
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 6.7.2 Module für die zyklische Datenübertragung Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt- slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen. -
Seite 75: Beschreibung Der Module
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme 6.7.3 Beschreibung der Module Modul AI (Analogeingang) Über das Modul AI (Steckplatz 1…3) wird die entsprechende Messgröße inkl. Status zyklisch an den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. - Seite 76 Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Zuordnung der Messgrößen zum Modul TOTAL Das Modul TOTAL kann verschiedene summierte Messgrößen zum PROFIBUS Master (Klasse 1) übertragen. Die Messgrößen werden den Summenzähler-Funktionsblöcken 1…2 mittels der Vor-Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z. B. FieldCare) in der Funktion KANAL zugeordnet: •...
- Seite 77 Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Modul SETTOT_MODETOT_TOTAL Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 4…5) besteht aus den Funktionen SETTOT, MODETOT und TOTAL. Mit dieser Modulkombination: • kann der Summenzähler über den PROFIBUS Master gesteuert werden (SETTOT). • kann der Summenzähler über den PROFIBUS Master konfiguriert werden (MODETOT).
- Seite 78 Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Modul DISPLAY_VALUE Über das Modul DISPLAY_VALUE (Steckplatz 6) kann über den PROFIBUS Master (Klasse 1) zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-Anzeige übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder Infozeile kann über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B.
- Seite 79 Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Modul PRESSURE_VALUE Der Betriebsdruck-Wert (IEEE 754-Gleitkommazahl) einschließlich des Status kann mittels des Moduls PRESSURE_VALUE (Steckplatz 8) zyklisch über den PROFIBUS Master (Klasse 1) direkt zum Messgerät übertragen werden. Mit Hilfe des Betriebsdruck-Werts werden größere Schwankungen des Betriebsdrucks ausgegli- chen, z.
-
Seite 80: Projektierungsbeispiele Mit Simatic S7 Hw
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA 6.7.4 Projektierungsbeispiele mit Simatic S7 HW Beispiel 1 a0005497 Abb. 42: Vollständige Konfigurierung mit der GSD-Datei für t-mass 65 Bei der Konfigurierung der Module im PROFIBUS Master (Klasse 1) muss folgende Reihenfolge unbedingt eingehalten werden: Reihen- Byte–... - Seite 81 Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Beispiel 2 a0005498 Abb. 43: In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt. Die GSD-Datei für t-mass 65 wird verwendet. Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen- zählerwert TOTAL (Steckplatz 4) und die zyklische Steuerung von Gerätefunktionen...
-
Seite 82: Azyklische Datenübertragung Über Profibus Dp/Pa
Inbetriebnahme Proline t-mass 65 PROFIBUS DP/PA Azyklische Datenübertragung über PROFIBUS DP/PA Die azyklische Datenübertragung wird für die Übertragung von Parametern während der Inbetrieb- nahme, der Wartung oder zur Anzeige weiterer Messgrößen, die nicht in der Datenübertragung enthalten sind, verwendet. Es können somit Parameter zur Erkennung, zur Steuerung oder zum Abgleich in den verschiedenen Blöcken (Physical Block, Transducer Block , Funktionsblock) verän-... -
Seite 83: Abgleich
Proline t-mass 65 PROFIBUS DP/PA Inbetriebnahme Abgleich 6.9.1 Nullpunktabgleich Die Kalibrierung erfolgt unter Referenzbedingungen ( ä 109). Ein Nullpunktabgleich ist deshalb grundsätzlich nicht erforderlich! Allerdings hängt bei Nulldurchfluss das Ergebnis der meisten thermischen Massedurchflussgeräte stark vom Prozessdruck ab, beeinflusst von Gasart und Art der Anwendung. Im Regelfall reicht hier die Verwendung der Schleichmengenunterdrückungs-Funktion aus, um den Ausgang des Messge-... -
Seite 84: Datenspeicher (Historom)
6.10 Datenspeicher (HistoROM) Bei Endress+Hauser bezeichnet der Begriff "HistoROM" verschiedene Arten von Datenspeiche- rungsmodulen, auf welchen Prozess- und Messeinrichtungsdaten gespeichert werden. Durch Stek- ken und Ziehen solcher Module können Gerätekonfigurationen auf andere Messeinrichtungen dup- liziert werden, um nur ein Beispiel zu nennen. -
Seite 85: Wartung
Warnung! Messgeräte welche im explosionsgefährdetem Bereich eingesetzt werden, sind zu Wartungsarbei- ten an die zuständige Endress+Hauser-Serviceorganisation zu senden ( ä 106) oder durch einen von Endress+Hauser autorisierten Servicetechniker auszuführen. Bei Fragen: Kontaktieren Sie Ihre zuständige Endress+Hauser-Serviceorganisation. -
Seite 86: Austausch Von Dichtungen
Gewinden wird ein Dichtring verwendet. " Achtung! Ausgebaute Dichtungen nicht wiederverwenden. Es dürfen nur Ersatzteile von Endress+Hauser verwendet werden. Die Rohrverschraubung und der Dichtungsring sind als Ersatzteile lieferbar. Der Dichtring kann problemlos vor Ort ausgetauscht werden. Vor-Ort-Kalibrierung Die t-mass-Messgeräte sind so ausgelegt, dass sie die Vor-Ort-Kalibrierung unter Verwendung eines Referenzwerts unterstützen. -
Seite 87: Zubehör
Proline t-mass 65 PROFIBUS DP/PA Zubehör Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei End- ress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer Endress+Hauser-Serviceorganisation. Gerätespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Einschweißstutzen Einschweißstutzen für die t-mass-Einsteckausführung DK6MB - *** •... -
Seite 88: Servicespezifisches Zubehör
Proline t-mass 65 PROFIBUS DP/PA Servicespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Applicator Software für die Auswahl und Auslegung von Endress+Hauser DKA80 - * Messgeräten: • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Messgenauigkeiten oder Prozessanschlüsse. • Grafische Darstellung von Berechnungsergebnissen... -
Seite 89: Störungsbehebung
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt. -
Seite 90: Systemfehlermeldungen
Im Falle eines schweren Fehlers ist es möglicherweise erforderlich, eine Durchfluss-Messeinrich- tung zur Reparatur an den Hersteller zurückzusenden. Um eine Durchfluss-Messeinrichtung an Endress+Hauser zurückzusenden, sind zuvor wichtige Voraussetzungen zu erfüllen. ä 106. Jeder Sendung ist grundsätzlich ein ordnungsgemäß ausgefülltes Formular "Erklärung zur Kontami- nation"... - Seite 91 Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung Darstellung im PROFIBUS Mastersystem (zyklische Datenübertragung) Werden die Module AI oder TOTAL für die zyklische Datenübertragung konfiguriert, so wird der Gerätezustand gemäss PROFIBUS Profil Spezifikation 3.0 codiert und zusammen mit dem Mess- wert über das Quality–Byte (Byte 5) an den PROFIBUS Master übertragen. Das Quality–Byte ist in die Segmente Quality Status, Quality Substatus und Limits (Grenzwerte) unterteilt.
-
Seite 92: Liste Der Systemfehlermeldungen
Störungsbehebung Proline t-mass 65 PROFIBUS DP/PA 9.2.2 Liste der Systemfehlermeldungen PROFIBUS Messwertstatus Erweiterte Diagnose- Fehlerursache / Gerätestatusmeldung meldung im Behebung (Vor–Ort Anzeige) Ersatzteile ä 99 PROFIBUS Master S = Systemfehler $ = Störmeldung (mit Auswirkungen auf den laufenden Betrieb) ! = Hinweismeldung (ohne Auswirkungen auf den laufenden Betrieb) Nr. - Seite 93 Sensor Failure Constant Sensor Failure Fehlerursache: $: # 070 Durchflusssensoren sind wahrscheinlich defekt, Messung ist nicht mehr möglich. Behebung: Bitte wenden Sie sich an Ihre Endress+Hauser- Ansprechperson. Nr. # 1xx Software-Fehler S: CHECKSUM TOTAL 0x0F Device Failure Constant Totalizer checksum...
- Seite 94 Störungsbehebung Proline t-mass 65 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweiterte Diagnose- Fehlerursache / Gerätestatusmeldung meldung im Behebung (Vor–Ort Anzeige) Ersatzteile ä 99 PROFIBUS Master S: A/C SW KOMPATI. 0x0F Device Failure Constant Amp- I/O soft only Fehlerursache: $: # 121 part.
- Seite 95 Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweiterte Diagnose- Fehlerursache / Gerätestatusmeldung meldung im Behebung (Vor–Ort Anzeige) Ersatzteile ä 99 PROFIBUS Master Nr. # 3xx System-Grenzwerte überschritten S: DIFF. TEMP. LOW 0x13 Sensor Failure Constant Diff. Temp. is...
- Seite 96 Störungsbehebung Proline t-mass 65 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweiterte Diagnose- Fehlerursache / Gerätestatusmeldung meldung im Behebung (Vor–Ort Anzeige) Ersatzteile ä 99 PROFIBUS Master S: SIM.FEHLERVERH. 0x48 UNCERTAIN Substitute–Set O.K. Simulation failsafe Fehlerursache: !: # 691 0x49 active Simulation des Fehlerverhaltens (Ausgänge) ist...
-
Seite 97: Prozessfehlermeldungen
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung Prozessfehlermeldungen Hinweis! Bitte auch die Informationen auf ä 40 und ä 89. 9.3.1 Liste der Prozessfehlermeldungen PROFIBUS Messwertstatus Erweiterte Diagnose- Gerätestatusmeldung Fehlerursache / meldung im (Vor–Ort Anzeige) Behebung PROFIBUS Master P = Prozessfehler $ = Störmeldung (mit Auswirkungen auf den laufenden Betrieb) - Seite 98 Durchflussmenge mit der voraussichtlichen Durchflussmenge übereinstimmt. 3. Die Durchflussrate könnte zu hoch sein (z.B. oberhalb des Kalibirierbereichs) 1. Messbereich überprüfen, den das Endress+Hauser Applicator Programm verwendet. 2. Anzeige überprüfen, ob ein invertiertes Plus-Zeichen (+) dargestellt wird. Wenn ja, soweit möglich die Geschwindigkeit reduzieren.
-
Seite 99: Ersatzteile
Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile. Hinweis! Ersatzteile können direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellt werden, unter Angabe der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist. ä 7 Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile: •... -
Seite 100: Ein-/Ausbau Von Elektronikplatinen
Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers durchzuführen. • Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung ver- wenden. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. " Achtung! Nur Originalteile von Endress+Hauser verwenden. - Seite 101 Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung a0005494 Abb. 47: Feldgehäuse: Ein- und Ausbau von Elektronikplatinen Elektronikraum-Abdeckung mit Vor-Ort-Anzeige Schrauben zur Elektronikraum-Abdeckung Flachbandkabel (Anzeigemodul) Öffnung zum Einbauen/Ausbauen von Platinen Netzteilplatine Verstärkerplatine Signalkabel (Sensor) HistoROM/S-DAT (Sensor-Datenspeicher) HistoROM/T-DAT (Messumformer-Datenspeicher) I/O-Platine Endress+Hauser...
- Seite 102 Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers durchzuführen. • Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung ver- wenden. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. " Achtung! Nur Originalteile von Endress+Hauser verwenden.
- Seite 103 Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung a0005496 Abb. 48: Feldgehäuse: Ein- und Ausbau der Elektronikplatinen Gehäuseabdeckung Elektronikmodul Flachbandkabel (Anzeigemodul) Schrauben der Elektronikraum-Abdeckung Öffnung zum Einbauen/Ausbauen von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) HistoROM/S-DAT (Sensor-Datenspeicher) HistoROM/T-DAT (Messumformer-Datenspeicher) I/O-Platine Endress+Hauser...
- Seite 104 Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers durchzuführen. • Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung beachten. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. " Achtung! Nur Originalteile von Endress+Hauser verwenden.
-
Seite 105: Austausch Der Gerätesicherung
Proline t-mass 65 PROFIBUS DP/PA Störungsbehebung 9.5.2 Austausch der Gerätesicherung Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Hilfsenergie aus- schalten, bevor die Elektronikraumabdeckung entfernt wird. Die Gerätesicherung befindet sich auf der Netzteilplatine. Sicherung wie folgt austauschen: Hilfsenergie ausschalten. Netzteilplatine ausbauen. ä 100 Schutzkappe (1) entfernen und Gerätesicherung (2) ersetzen. -
Seite 106: Rücksendung
Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamination" bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu reparieren. -
Seite 107: Technische Daten
• Argon usw. Bei korrosiven, gesättigten und ungereinigten Gasen ist bei der Messungen Vorsicht geboten. Bitte wenden Sie sich an Ihre zuständige Endress+Hauser Serviceorganisation. Instabile Gase oder Gase welche von Endress+Hauser als ungeeignet angesehen werden sind zu vermeiden. Die Messgeräte sind nicht ausgelegt für Messstoffe im flüssigen Zustand. -
Seite 108: Ausgangsgrößen
Technische Daten Proline t-mass 65 PROFIBUS DP/PA Eingangssignal Statuseingang (Hilfseingang) U = 3…30 V DC, R = 3 k, galvanisch getrennt; Schaltpegel ±3 bis ±30 V DC; Konfigurierbar für: Gasgruppe, Summenzähler zurücksetzen, Messwertunterdrückung, Nullpunktabgleich starten 10.1.4 Ausgangsgrößen Ausgangssignal PROFIBUS DP Schnittstelle: •... -
Seite 109: Hilfsenergie
Proline t-mass 65 PROFIBUS DP/PA Technische Daten 10.1.5 Hilfsenergie ä 27 Elektrische Anschlüsse Versorgungsspannung 85…260 V AC, 45…65 Hz 20…55 V AC, 45…65 Hz 16…62 V DC Kabeleinführungen Hilfsenergie- und Signalkabel (Eingänge/Ausgänge): • Kabeleinführung M20 × 1,5 (8…12 mm (0,31…0,47 inch)) •... -
Seite 110: Einsatzbedingungen: Einbau
Technische Daten Proline t-mass 65 PROFIBUS DP/PA 10.1.7 Einsatzbedingungen: Einbau ä 12 Einbauhinweise ä 15 Einlauf- und Auslaufstrecken Verbindungskabellänge Max. 100 m (328 ft), Getrenntausführung ä 12 Systemdruck 10.1.8 Einsatzbedingungen: Umgebung Umgebungstemperatur Standard: –20 °C…+60 °C (–4 °F…+140 °F) Optional: –40 °C…+60 °C (–40 °F…+140 °F) -
Seite 111: Einsatzbedingungen: Prozess
Proline t-mass 65 PROFIBUS DP/PA Technische Daten 10.1.9 Einsatzbedingungen: Prozess Messstofftemperaturbereich Messaufnehmer t-mass F: –40 °C…+100 °C (–40 °F…+212 °F) t-mass I: –40 °C…+130 °C (–40 °F…+266 °F) Dichtungen t-mass F O-Ringe: Viton FKM –20°C…+100°C (–4°F…+212°F) Kalrez –20°C…+100°C (–4°F…+212°F) EPDM –40°C…+100°C (–40°F…+212°F) Buchse: PEEK, PVDF –40°C…+100°C (–40°F…+212°F) -
Seite 112: 10.1.10 Konstruktiver Aufbau
Technische Daten Proline t-mass 65 PROFIBUS DP/PA 10.1.10 Konstruktiver Aufbau Bauform / Maße Die Abmessungen und Einbaulängen des Messaufnehmers und -umformers finden Sie in der sepa- raten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, welche Sie im PDF- Format unter www.endress.com herunterladen können. - Seite 113 Proline t-mass 65 PROFIBUS DP/PA Technische Daten Messaufnehmer "t-mass F" Messaufnehmergehäuse: • DN 15… 25 (DN ½"… DN 1"): rostfreier Stahlguss CF3M-A351 • DN 40… 100 (DN 1 ½"… DN 4"): 1.4404 gemäß EN 10216-5 und 316/316L gemäß A312 Flansche (Prozessanschlüsse): Gemäß...
-
Seite 114: 10.1.11 Anzeige- Und Bedienoberfläche
10.1.12 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zei- chens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)"... - Seite 115 Proline t-mass 65 PROFIBUS DP/PA Technische Daten Druckgerätezulassung Die Messgeräte sind mit oder ohne PED bestellbar. Wenn ein Gerät mit PED benötigt wird, muss dies explizit bestellt werden. Bei Geräten mit Nennweiten kleiner oder gleich DN 25 (1 in) ist dies weder möglich noch erforderlich.
-
Seite 116: 10.1.13 Bestellinformationen
Bestellinformationen und ausführliche Angaben zum Bestellcode erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. 10.1.14 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können ä 87 10.1.15 Ergänzende Dokumentation • Technische Information t-mass 65F, 65I (TI069D/06) • Beschreibung Gerätefunktionen t-mass 65 (BA00114D/06) •... -
Seite 117: Index
Proline t-mass 65 PROFIBUS DP/PA Index Index Abschirmung........28 Datensicherung (auf T-DAT) . - Seite 118 Proline t-mass 65 PROFIBUS DP/PA Index Fehlersuche und -behebung......89 Konformitätserklärung (CE-Zeichen) ....10 Feldbus-Gerätestecker .
- Seite 119 Proline t-mass 65 PROFIBUS DP/PA Index Montage ........11 Rohrreinigung .
- Seite 120 Proline t-mass 65 PROFIBUS DP/PA Index Umgebungstemperatur ......110 Verdrahtung Siehe Elektrischer Anschluss Versorgungsausfall......109 Versorgungsspannung (Stromversorgung).
-
Seite 121: Erklärung Zur Kontamination Und Reinigung
Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility. - Seite 122 www.endress.com/worldwide BA00113D/06/DE/13.10 71123859 FM+SGML6.0 ProMoDo...
