Bedienung
38
5.2

Vor-Ort-Anzeige

5.2.1

Anzeige- und Bedienelemente

Die Vor-Ort-Anzeige gestattet es, alle wichtigen Parameter direkt an der Messstelle abzulesen und
die Einrichtung mittels der Funktionsmatrix zu konfigurieren. Die Anzeige besteht aus zwei Zeilen;
in diesen werden Messwerte und/oder Statusvariablen (Prozess-/Systemfehlermeldungen, Balken-
anzeige usw.) angezeigt. Sie können die Zuordnung der Anzeigezeilen zu verschiedenen Variablen
nach Ihren Bedürfnissen und Vorlieben ändern (→ siehe Handbuch "Beschreibung Gerätefunk-
tionen").
1

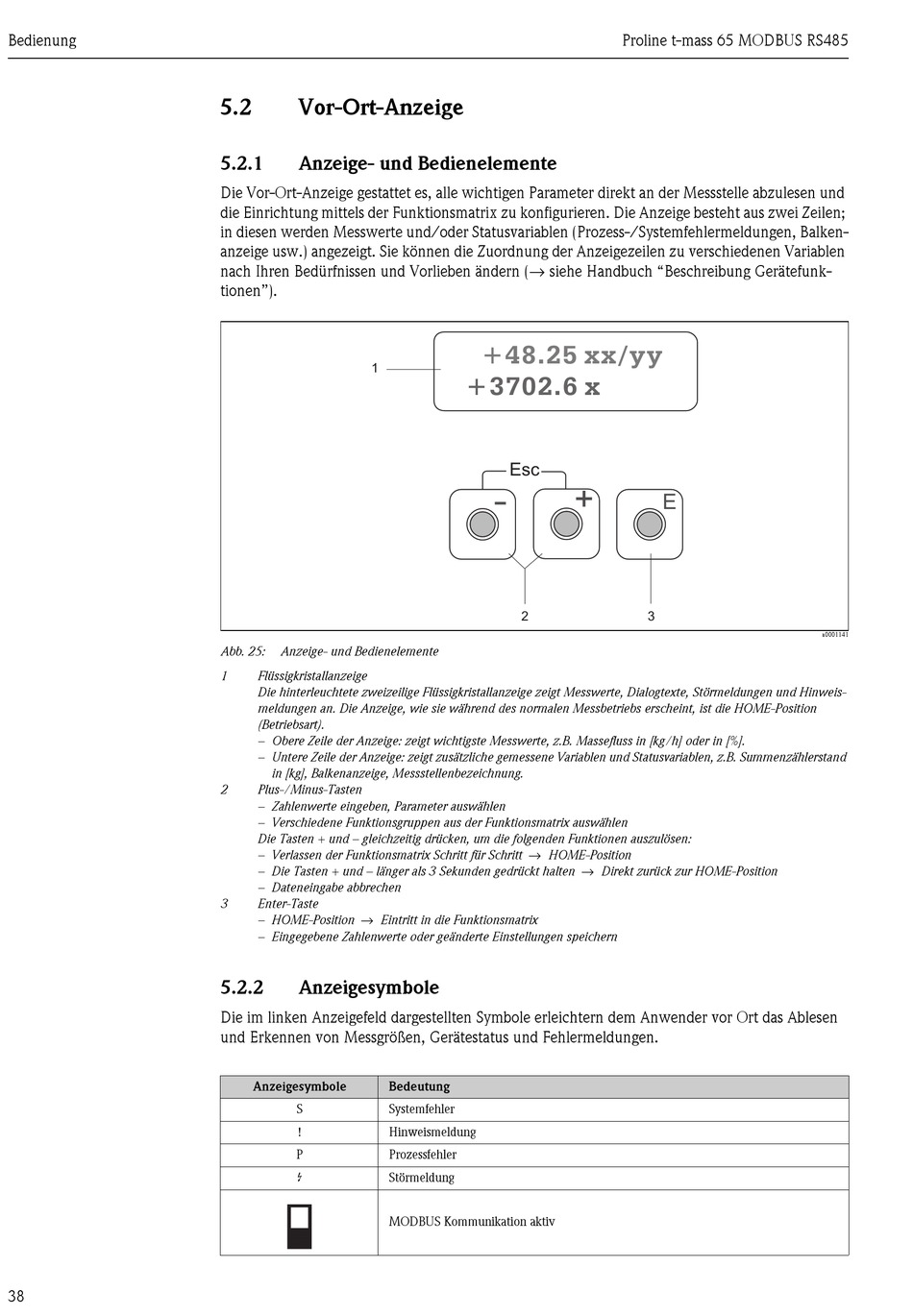

Abb. 25: Anzeige- und Bedienelemente
1 Flüssigkristallanzeige
Die hinterleuchtete zweizeilige Flüssigkristallanzeige zeigt Messwerte, Dialogtexte, Störmeldungen und Hinweis-
meldungen an. Die Anzeige, wie sie während des normalen Messbetriebs erscheint, ist die HOME-Position
(Betriebsart).
– Obere Zeile der Anzeige: zeigt wichtigste Messwerte, z.B. Massefluss in [kg/h] oder in [%].
– Untere Zeile der Anzeige: zeigt zusätzliche gemessene Variablen und Statusvariablen, z.B. Summenzählerstand
in [kg], Balkenanzeige, Messstellenbezeichnung.
2 Plus-/Minus-Tasten
– Zahlenwerte eingeben, Parameter auswählen
– Verschiedene Funktionsgruppen aus der Funktionsmatrix auswählen
Die Tasten + und – gleichzeitig drücken, um die folgenden Funktionen auszulösen:
– Verlassen der Funktionsmatrix Schritt für Schritt → HOME-Position
– Die Tasten + und – länger als 3 Sekunden gedrückt halten → Direkt zurück zur HOME-Position
– Dateneingabe abbrechen
3 Enter-Taste
– HOME-Position → Eintritt in die Funktionsmatrix
– Eingegebene Zahlenwerte oder geänderte Einstellungen speichern
5.2.2

Anzeigesymbole

Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbole Bedeutung
S Systemfehler
! Hinweismeldung
P Prozessfehler
$
Störmeldung
MODBUS Kommunikation aktiv
Proline t-mass 65 MODBUS RS485
+48.25 xx/yy
+3702.6 x
Esc
+
-
2
E
3
a0001141
