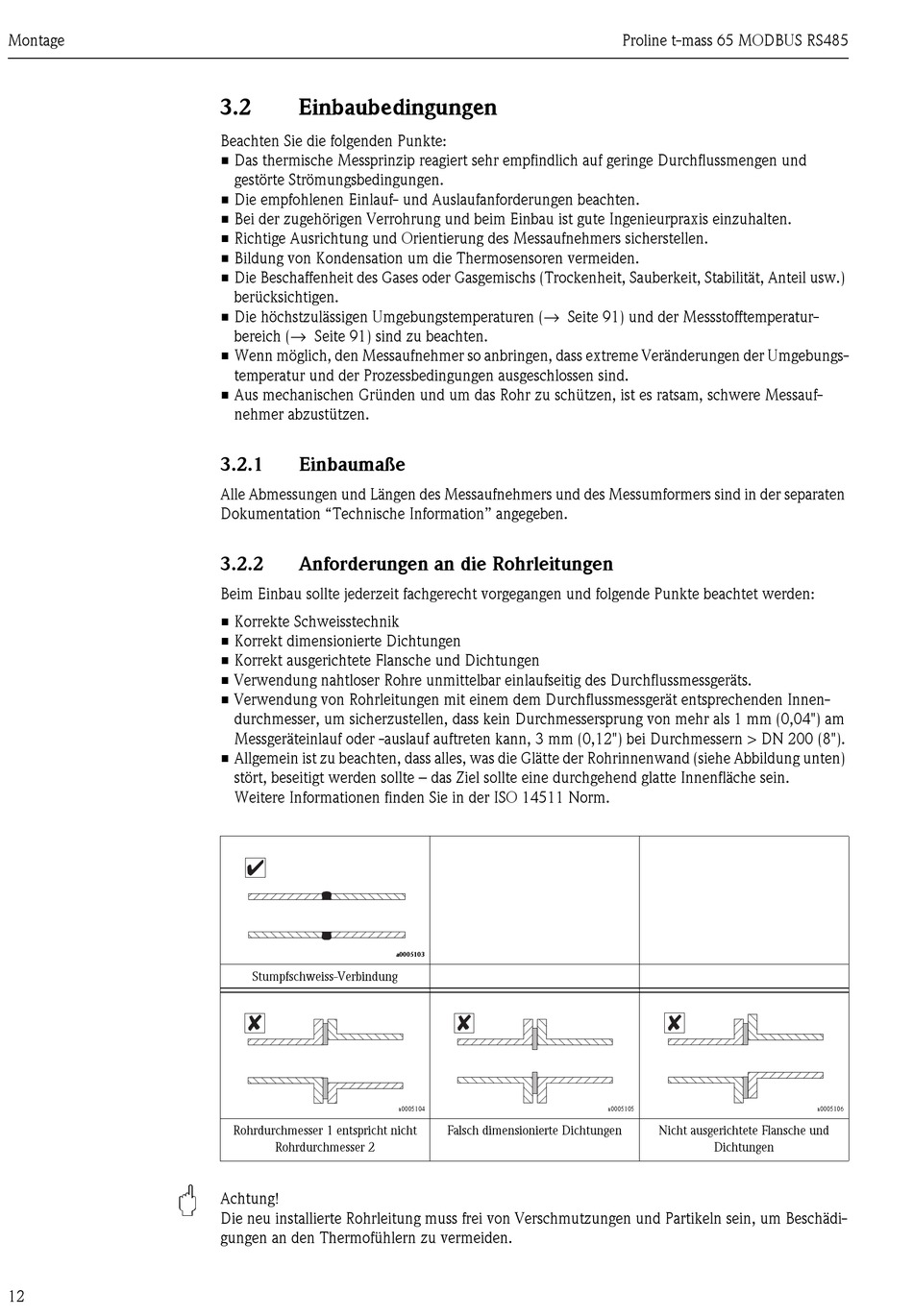

Einbaubedingungen

Beachten Sie die folgenden Punkte:
• Das thermische Messprinzip reagiert sehr empfindlich auf geringe Durchflussmengen und
gestörte Strömungsbedingungen.
• Die empfohlenen Einlauf- und Auslaufanforderungen beachten.
• Bei der zugehörigen Verrohrung und beim Einbau ist gute Ingenieurpraxis einzuhalten.
• Richtige Ausrichtung und Orientierung des Messaufnehmers sicherstellen.
• Bildung von Kondensation um die Thermosensoren vermeiden.
• Die Beschaffenheit des Gases oder Gasgemischs (Trockenheit, Sauberkeit, Stabilität, Anteil usw.)
berücksichtigen.
• Die höchstzulässigen Umgebungstemperaturen (→ Seite 91) und der Messstofftemperatur-
bereich (→ Seite 91) sind zu beachten.
• Wenn möglich, den Messaufnehmer so anbringen, dass extreme Veränderungen der Umgebungs-
temperatur und der Prozessbedingungen ausgeschlossen sind.
• Aus mechanischen Gründen und um das Rohr zu schützen, ist es ratsam, schwere Messauf-
nehmer abzustützen.
3.2.1 Einbaumaße
Alle Abmessungen und Längen des Messaufnehmers und des Messumformers sind in der separaten
Dokumentation "Technische Information" angegeben.
3.2.2

Anforderungen an die Rohrleitungen

Beim Einbau sollte jederzeit fachgerecht vorgegangen und folgende Punkte beachtet werden:
• Korrekte Schweisstechnik
• Korrekt dimensionierte Dichtungen
• Korrekt ausgerichtete Flansche und Dichtungen
• Verwendung nahtloser Rohre unmittelbar einlaufseitig des Durchflussmessgeräts.
• Verwendung von Rohrleitungen mit einem dem Durchflussmessgerät entsprechenden Innen-
durchmesser, um sicherzustellen, dass kein Durchmessersprung von mehr als 1 mm (0,04") am
Messgeräteinlauf oder -auslauf auftreten kann, 3 mm (0,12") bei Durchmessern > DN 200 (8").
• Allgemein ist zu beachten, dass alles, was die Glätte der Rohrinnenwand (siehe Abbildung unten)
stört, beseitigt werden sollte – das Ziel sollte eine durchgehend glatte Innenfläche sein.
Weitere Informationen finden Sie in der ISO 14511 Norm.
✔
Stumpfschweiss-Verbindung
✘
Rohrdurchmesser 1 entspricht nicht
Rohrdurchmesser 2
Achtung!
Die neu installierte Rohrleitung muss frei von Verschmutzungen und Partikeln sein, um Beschädi-
gungen an den Thermofühlern zu vermeiden.
a0005103
✘
a0005104
Falsch dimensionierte Dichtungen
Proline t-mass 65 MODBUS RS485
✘
a0005105
Nicht ausgerichtete Flansche und
Dichtungen
a0005106
