Proline t-mass 65 MODBUS RS485
Master–Slave Kommunikation
Bei der Master–Slave–Kommunikation über MODBUS RS485 unterscheidet man zwischen zwei
Kommunikationsarten:
• Polling (Anfrage–Antwort–Transaktion)
Der Master sendet ein Anforderungstelegramm an einen Slave und wartet auf das Antwort-
telegramm des Slave. Der Slave wird hierbei aufgrund seiner eindeutigen Bus–Adresse (1...247)
direkt angesprochen.
2

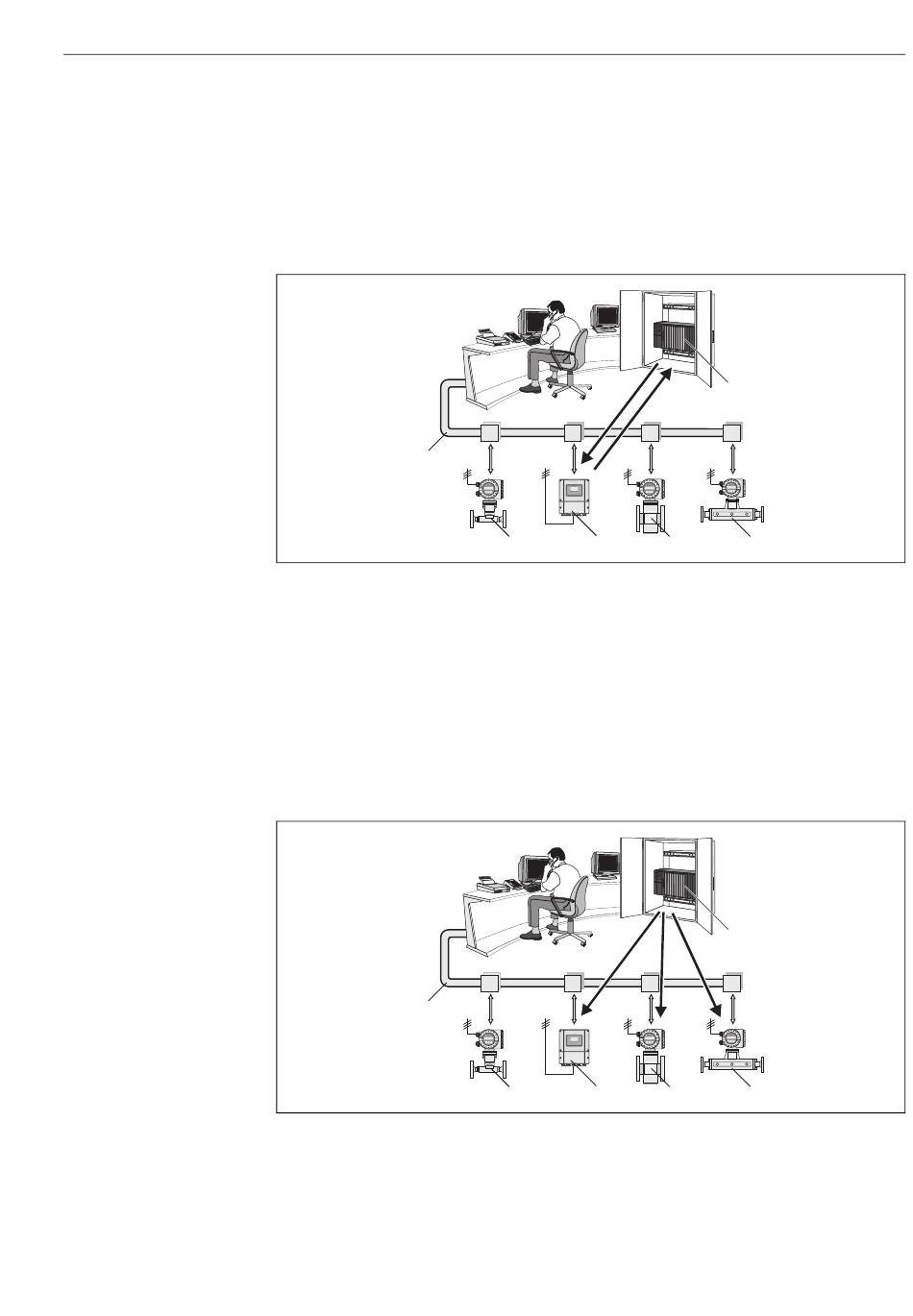

Abb. 29: Datenverkehr MODBUS RS485 Polling
1 MODBUS Master (SPS, usw.)
2 MODBUS RS485
3 MODBUS Slave (Messgeräte, usw.)
a Anforderungstelegramm an diesen einen MODBUS Slave (Request)
b Antworttelegramm an MODBUS Master (Response)
• Broadcast Message
Der Master sendet über die Globaladresse 0 (Broadcast-Adresse) einen Befehl an alle Slaves im
Feldbus-System, die diesen ohne Rückmeldung an den Master ausführen. Broadcast Messages
sind nur in Verbindung mit schreibenden Functionscodes zulässig.sig.
2
Abb. 30: Datenverkehr MODBUS RS485 Broadcast Message
1 MODBUS Master (SPS, usw.)
2 MODBUS RS485
3 MODBUS Slave (Messgeräte, usw.)
a Broadcast Message Befehl an alle MODBUS Slaves (Anforderung wird ohne Antworttelegramm an den Master
ausgeführt)
a
b
3 3 3
a a a
3 3 3
Bedienung
1
3
a0004401
1
3
a0004402
