Direkte Wandmontage - Endress+Hauser Proline t-mass 65 MODBUS RS485 Betriebsanleitung

Proline t-mass 65 MODBUS RS485

Direkte Wandmontage

1. Die Löcher bohren wie in der Zeichnung gezeigt.
2. Die Abdeckung des Anschlussraums (a) abnehmen.
3. Die beiden Sicherungsschrauben (b) durch die entsprechenden Bohrungen (c) im Gehäuse
drücken.
– Sicherungsschrauben (M6): max. Ø 6,5 mm (0,25")
– Schraubenkopf: max. Ø 10,5 mm (0,4")
4. Das Messumformergehäuse wie gezeigt an der Wand befestigen.
5. Die Abdeckung des Anschlussraums (a) fest auf das Gehäuse schrauben.
90 (3.54)

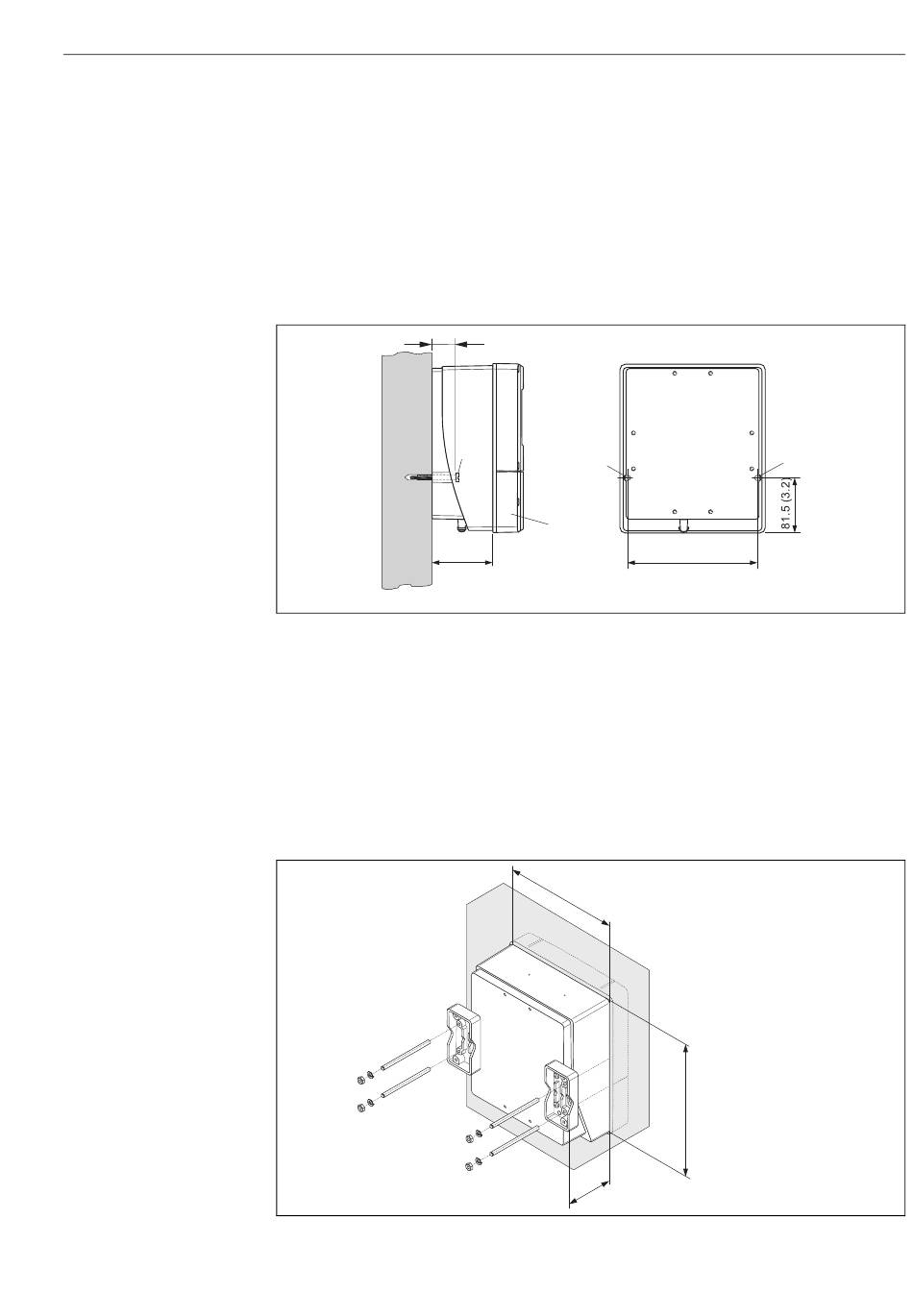

Abb. 17: Montage direkt auf der Wand
Schalttafeleinbau
1. Die Öffnung in der Schalttafel wie in der Zeichnung gezeigt vorbereiten.
2. Das Gehäuse von vorn in die Öffnung in der Schalttafel schieben.
3. Die Befestigungselemente an das Wandmontage-Gehäuse schrauben.
4. Die Gewindestangen in die Halter schrauben und festziehen, bis
das Gehäuse fest auf der Schalttafel-Platte sitzt. Danach die Gegenmuttern festziehen.
Eine zusätzliche Abstützung ist nicht erforderlich.
mm (inch)
Abb. 18: Einbau in Schalttafel (Wandmontage-Gehäuse)
35 (1.38)
b
c
a
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
~110 (~4.33)
c
192 (7.56)
mm (inch)
+0.5 (+0.019)
–0.5 (–0.019)
245 (9.65)
Montage
a0001130-ae
a0001131-ae
27
