Störungsbehebung
MODBUS-Kommunikation
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
Verhalten bei Störmeldung:
Anstelle des aktuellen Messwerts wird
der Wert "NaN" (Not a Number) an
den MODBUS Master übertragen.
1 SYSTEM OK
Nr. # 0xx → Hardware-Fehler
2 CRITICAL FAIL.
3 AMP HW-EEPROM
4 AMP SW-EEPROM
5 AMP HW-ROM/RAM
6 AMP SW-ROM/RAM
7 SENSOR HW-DAT
8 SENSOR SW-DAT
9 SENS HW-EEPROM
10 SENS SW-EEPROM
11 SENS HW-ROM/RAM
72
9.2.1

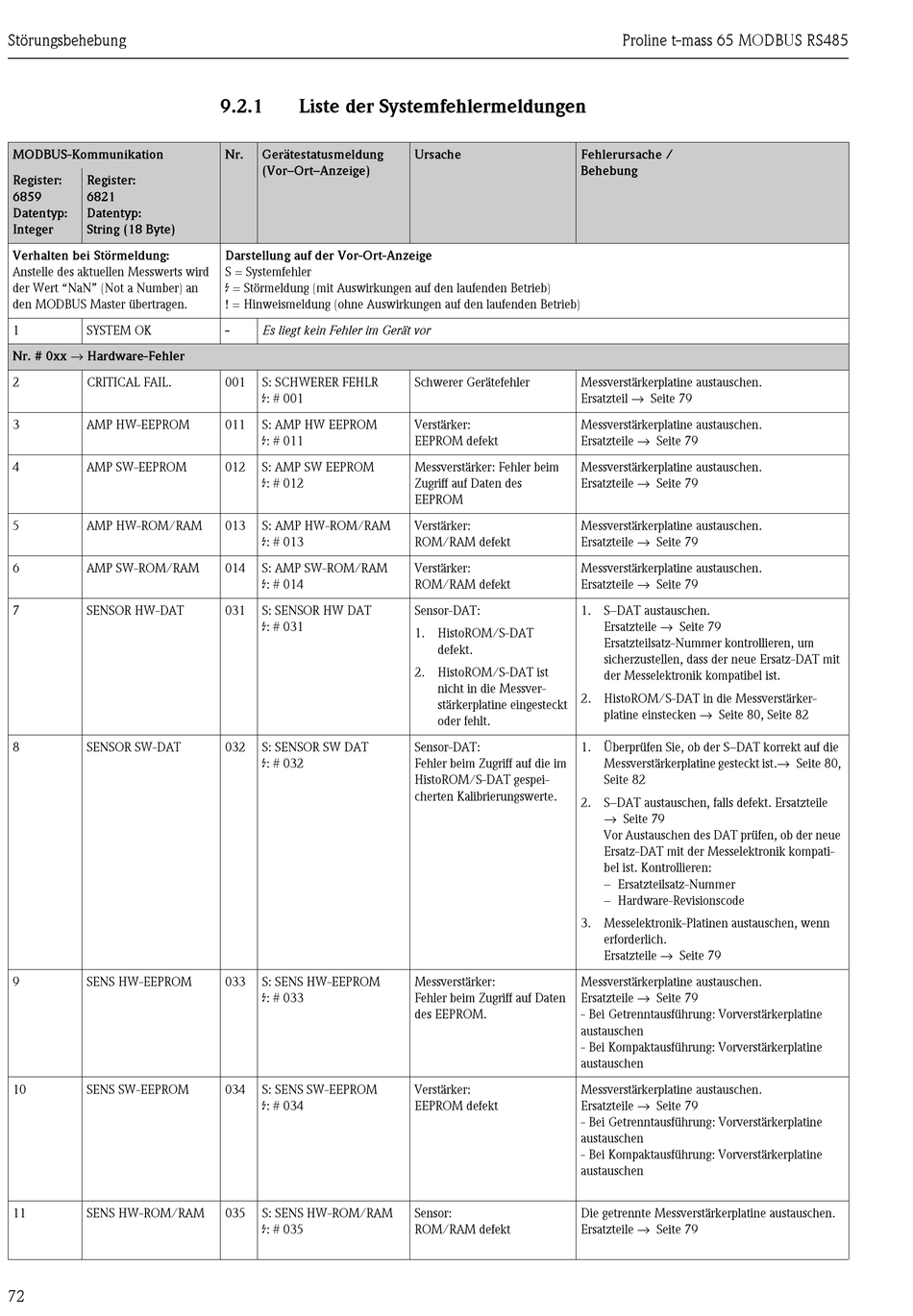

Liste der Systemfehlermeldungen

Nr. Gerätestatusmeldung
(Vor–Ort–Anzeige)
Darstellung auf der Vor-Ort-Anzeige
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf den laufenden Betrieb)
! = Hinweismeldung (ohne Auswirkungen auf den laufenden Betrieb)
- Es liegt kein Fehler im Gerät vor
001 S: SCHWERER FEHLR
$: # 001
011 S: AMP HW EEPROM
$: # 011
012 S: AMP SW EEPROM
$: # 012
013 S: AMP HW-ROM/RAM
$: # 013
014 S: AMP SW-ROM/RAM
$: # 014
031 S: SENSOR HW DAT
$: # 031
032 S: SENSOR SW DAT
$: # 032
033 S: SENS HW-EEPROM
$: # 033
034 S: SENS SW-EEPROM
$: # 034
035 S: SENS HW-ROM/RAM
$: # 035
Ursache Fehlerursache /
Behebung
Schwerer Gerätefehler Messverstärkerplatine austauschen.
Ersatzteil → Seite 79
Verstärker: Messverstärkerplatine austauschen.
Ersatzteile → Seite 79
EEPROM defekt
Messverstärker: Fehler beim Messverstärkerplatine austauschen.
Ersatzteile → Seite 79
Zugriff auf Daten des
EEPROM
Verstärker: Messverstärkerplatine austauschen.
Ersatzteile → Seite 79
ROM/RAM defekt
Verstärker: Messverstärkerplatine austauschen.
Ersatzteile → Seite 79
ROM/RAM defekt
Sensor-DAT: 1. S–DAT austauschen.
1. HistoROM/S-DAT
defekt.
2. HistoROM/S-DAT ist
nicht in die Messver-
2. HistoROM/S-DAT in die Messverstärker-
stärkerplatine eingesteckt
oder fehlt.
Sensor-DAT: 1. Überprüfen Sie, ob der S–DAT korrekt auf die
Fehler beim Zugriff auf die im
HistoROM/S-DAT gespei-
cherten Kalibrierungswerte.
2. S–DAT austauschen, falls defekt. Ersatzteile
3. Messelektronik-Platinen austauschen, wenn
Messverstärker: Messverstärkerplatine austauschen.
Ersatzteile → Seite 79
Fehler beim Zugriff auf Daten
des EEPROM. - Bei Getrenntausführung: Vorverstärkerplatine
austauschen
- Bei Kompaktausführung: Vorverstärkerplatine
austauschen
Verstärker: Messverstärkerplatine austauschen.
Ersatzteile → Seite 79
EEPROM defekt
- Bei Getrenntausführung: Vorverstärkerplatine
austauschen
- Bei Kompaktausführung: Vorverstärkerplatine
austauschen
Sensor: Die getrennte Messverstärkerplatine austauschen.
Ersatzteile → Seite 79
ROM/RAM defekt
Proline t-mass 65 MODBUS RS485
Ersatzteile → Seite 79
Ersatzteilsatz-Nummer kontrollieren, um
sicherzustellen, dass der neue Ersatz-DAT mit
der Messelektronik kompatibel ist.
platine einstecken → Seite 80, Seite 82
Messverstärkerplatine gesteckt ist.→ Seite 80,
Seite 82
→ Seite 79
Vor Austauschen des DAT prüfen, ob der neue
Ersatz-DAT mit der Messelektronik kompati-
bel ist. Kontrollieren:
– Ersatzteilsatz-Nummer
– Hardware-Revisionscode
erforderlich.
Ersatzteile → Seite 79
