Proline t-mass 65 MODBUS RS485
#
Ausbau
Warnung!
• Der Einsteckmessaufnehmer kann nur unter atmosphärischen Bedingungen sicher ausgebaut
werden.
• Den Prozessgas-Durchfluss stoppen und die Prozessleitung drucklos machen. Die Leitung mit
einem Inertgas ausblasen, um jegliche gefährlichen oder toxischen Gase zu entfernen. Die Instal-
lation vor Berühren irgendwelcher Metallteile auf eine sichere Temperatur abkühlen lassen. Kon-
trollieren und überprüfen, ob dies der Fall ist. Sicherstellen, dass der Prozess während der Aus-
bauarbeiten nicht wiederaufgenommen werden kann.
1. Sicherungsschrauben lösen (a).
2. Die obere Rohrverschraubungsmutter mit einem Schraubenschlüssel lösen (b) und dann die
untere Rohrverschraubungsmutter abschrauben (c).
3. Einsteckmessaufnehmer vollständig aus dem Niederdruckmontageset herausnehmen (d).
4. Vor dem Wiederaufnehmen des Prozesses das Kugelventil schließen (e).
a

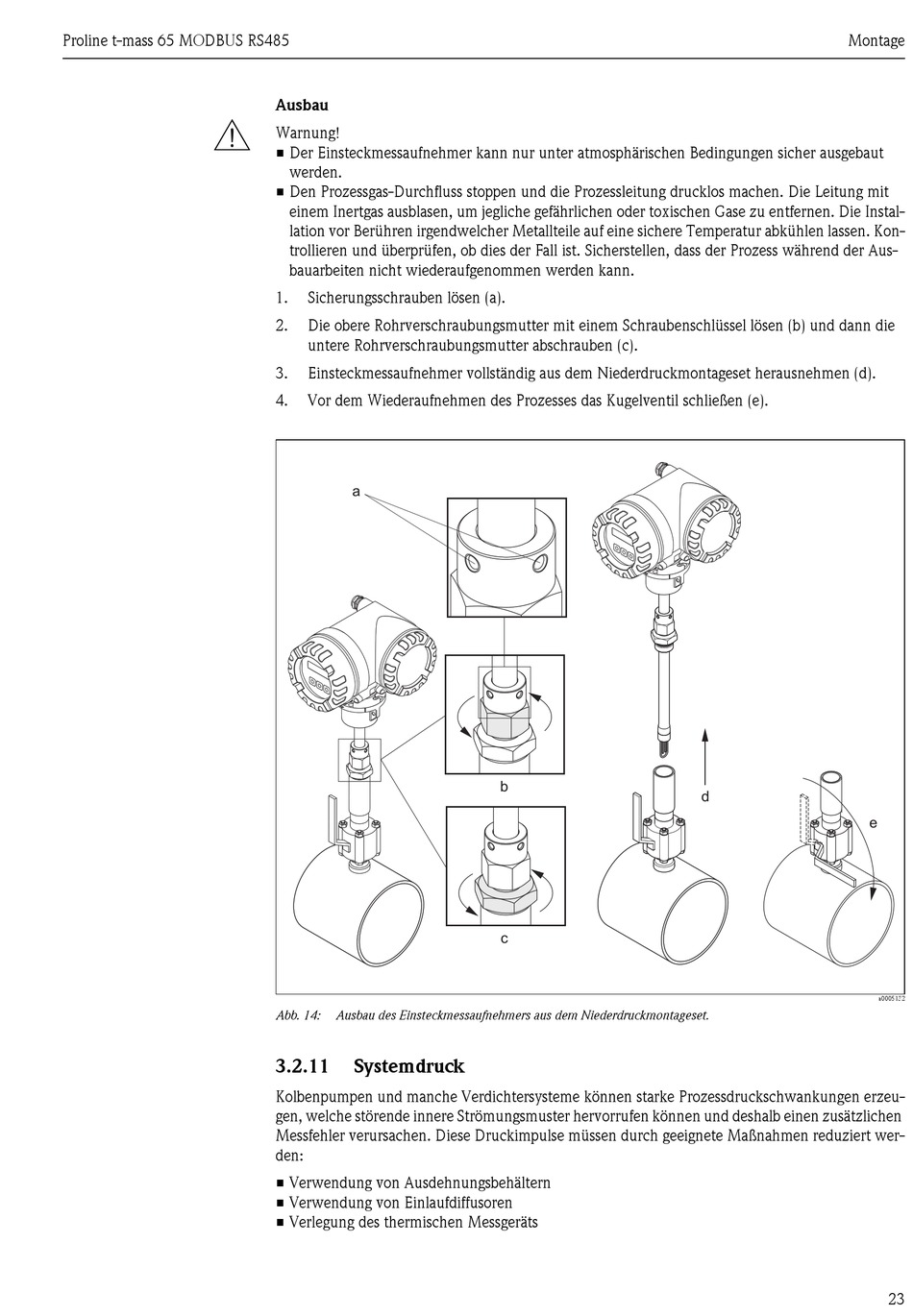

Abb. 14: Ausbau des Einsteckmessaufnehmers aus dem Niederdruckmontageset.
3.2.11

Systemdruck

Kolbenpumpen und manche Verdichtersysteme können starke Prozessdruckschwankungen erzeu-
gen, welche störende innere Strömungsmuster hervorrufen können und deshalb einen zusätzlichen
Messfehler verursachen. Diese Druckimpulse müssen durch geeignete Maßnahmen reduziert wer-
den:
• Verwendung von Ausdehnungsbehältern
• Verwendung von Einlaufdiffusoren
• Verlegung des thermischen Messgeräts
b
c
Montage
d
e
a0005132
23
