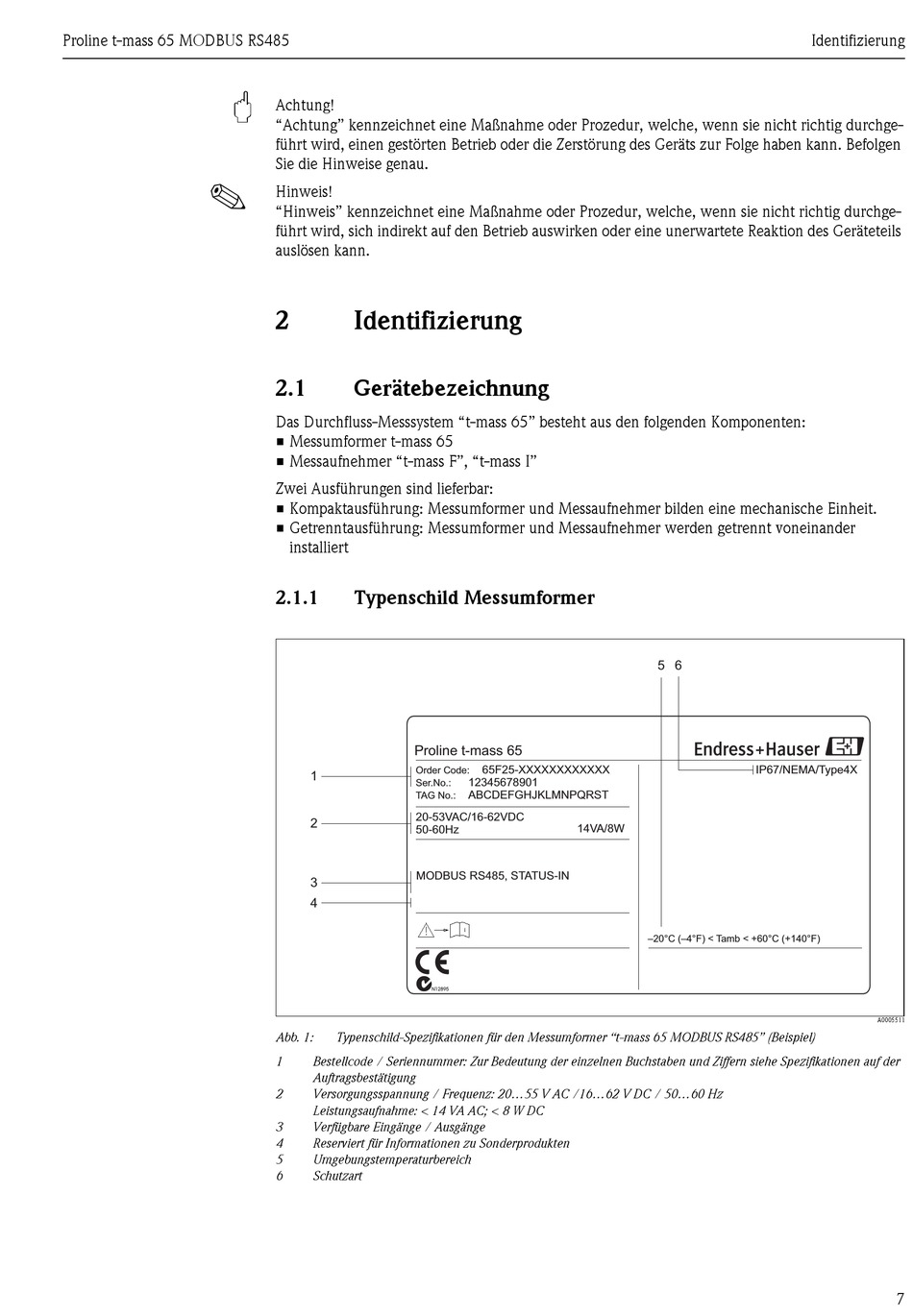

Identifizierung; Gerätebezeichnung; Typenschild Messumformer - Endress+Hauser Proline t-mass 65 MODBUS RS485 Betriebsanleitung

Proline t-mass 65 MODBUS RS485
!
"
Achtung!
"Achtung" kennzeichnet eine Maßnahme oder Prozedur, welche, wenn sie nicht richtig durchge-
führt wird, einen gestörten Betrieb oder die Zerstörung des Geräts zur Folge haben kann. Befolgen
Sie die Hinweise genau.
Hinweis!
"Hinweis" kennzeichnet eine Maßnahme oder Prozedur, welche, wenn sie nicht richtig durchge-
führt wird, sich indirekt auf den Betrieb auswirken oder eine unerwartete Reaktion des Geräteteils
auslösen kann.
2

Identifizierung

2.1 Gerätebezeichnung
Das Durchfluss-Messsystem "t-mass 65" besteht aus den folgenden Komponenten:
• Messumformer t-mass 65
• Messaufnehmer "t-mass F", "t-mass I"
Zwei Ausführungen sind lieferbar:
• Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung: Messumformer und Messaufnehmer werden getrennt voneinander
installiert
2.1.1

Typenschild Messumformer

1
2
3
4
Abb. 1: Typenschild-Spezifikationen für den Messumformer "t-mass 65 MODBUS RS485" (Beispiel)
1 Bestellcode / Seriennummer: Zur Bedeutung der einzelnen Buchstaben und Ziffern siehe Spezifikationen auf der
Auftragsbestätigung
2 Versorgungsspannung / Frequenz: 20...55 V AC /16...62 V DC / 50...60 Hz
Leistungsaufnahme: < 14 VA AC; < 8 W DC
3 Verfügbare Eingänge / Ausgänge
4 Reserviert für Informationen zu Sonderprodukten
5 Umgebungstemperaturbereich
6 Schutzart
Proline t-mass 65
65F25-XXXXXXXXXXXX
Order Code:
12345678901
Ser.No.:
ABCDEFGHJKLMNPQRST
TAG No.:
20-53VAC/16-62VDC
50-60Hz 14VA/8W
MODBUS RS485, STATUS-IN
i
N12895
Identifizierung
5 6
IP67/NEMA/Type4X
–20°C (–4°F) < Tamb < +60°C (+140°F)
A0005511
7
