Bedienung
22
6.2
Kommunikation Modbus RS485
6.2.1
Modbus RS485 Technologie
Der Modbus ist ein offenes standardisiertes Feldbus-System, welches in den Bereichen der
Fertigungs-, Prozess- und Gebäudeautomatisierung eingesetzt wird.
Systemarchitektur
Über den Modbus RS485 werden die funktionellen Merkmale eines seriellen Feldbus-Sys-
tems festgelegt, mit denen verteilte, digitale Automatisierungssysteme miteinander ver-
netzt werden. Der Modbus RS485 unterscheidet zwischen Master- und Slave-Geräten.
• Master-Geräte
Master-Geräte bestimmen den Datenverkehr auf dem Feldbus-System. Sie können Daten
ohne externe Anforderung senden.
• Slave-Geräte
Slave-Geräte, so wie dieses Messgerät auch, sind Peripheriegeräte. Sie besitzen keine
eigenständigen Zugriffsrechte auf den Datenverkehr des Feldbus-System sondern senden
ihre Daten nur aufgrund der externen Anforderung eines Masters.
2

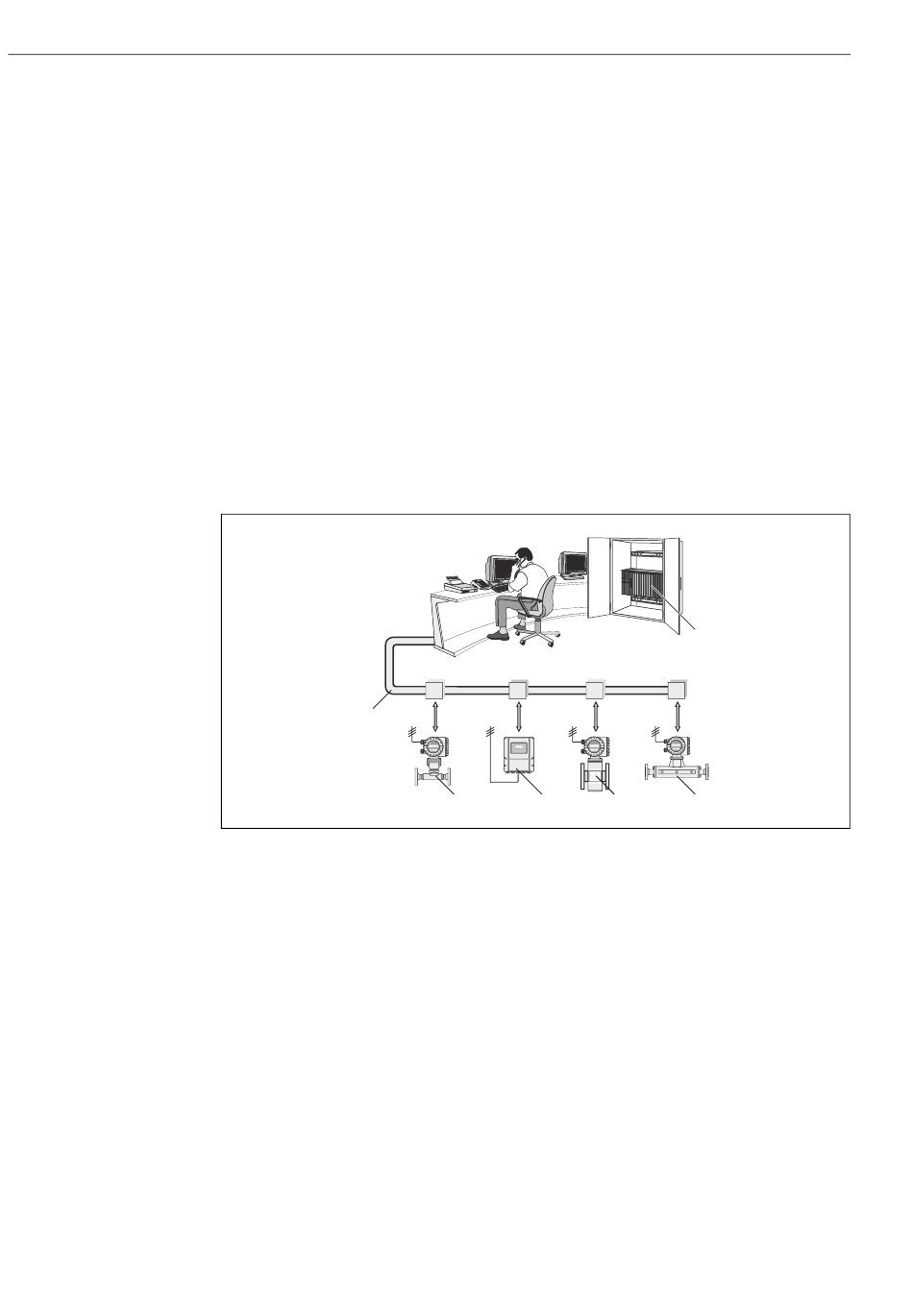

Abb. 12:
Systemarchitektur Modbus RS485
1
Modbus Master (SPS etc.)
2
Modbus RS485
3
Modbus Slave (Messgeräte etc.)
3
3
3
Cubemass Modbus RS485
1
3
A0004398
