Bedienung
22
5.2
Kommunikation MODBUS RS485
5.2.1
MODBUS RS485 Technologie
Der MODBUS ist ein offenes standardisiertes Feldbus-System, welches in den Bereichen der
Fertigungs-, Prozess- und Gebäudeautomatisierung eingesetzt wird.
Systemarchitektur
Über den MODBUS RS485 werden die funktionellen Merkmale eines seriellen Feldbus-Systems
festgelegt, mit denen verteilte, digitale Automatisierungssysteme miteinander vernetzt werden.
Der MODBUS RS485 unterscheidet zwischen Master- und Slave-Geräten.
• Master-Geräte
Master-Geräte bestimmen den Datenverkehr auf dem Feldbus-System. Sie können Daten ohne
externe Anforderung senden.
• Slave-Geräte
Slave-Geräte, so wie dieses Messgerät auch, sind Peripheriegeräte. Sie besitzen keine eigenstän-
digen Zugriffsrechte auf den Datenverkehr des Feldbus-System sondern senden ihre Daten nur
aufgrund der externen Anforderung eines Masters.
2

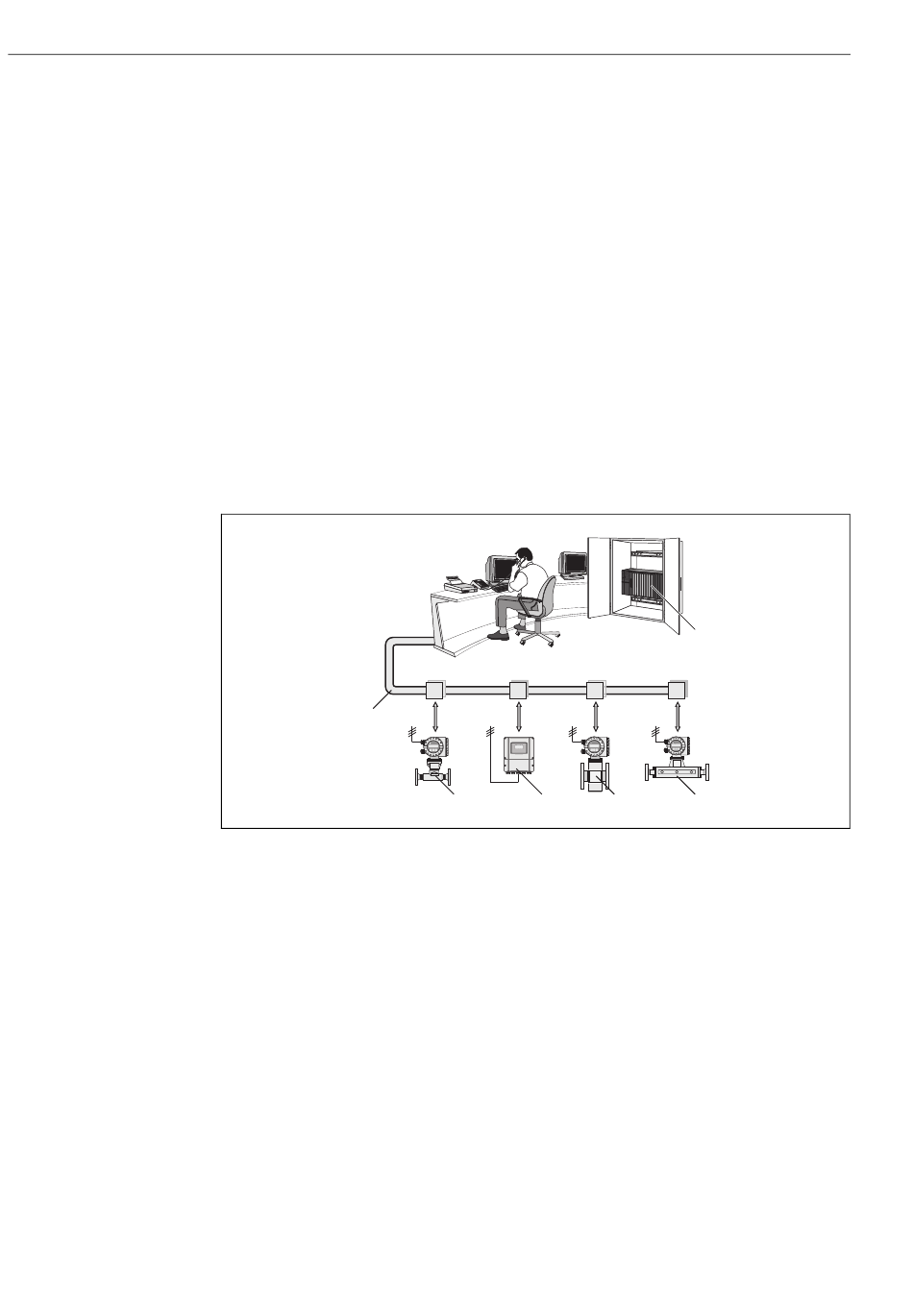

Abb. 12:
Systemarchitektur MODBUS RS485
1
MODBUS Master (SPS etc.)
2
MODBUS RS485
3
MODBUS Slave (Messgeräte etc.)
3
3
3
Cubemass MODBUS RS485
1
3
A0004398
Endress+Hauser
