6.5

Kommunikation Modbus RS485

6.5.1 Modbus RS485 Technologie
Der Modbus ist ein offenes standardisiertes Feldbus–System, welches in den Bereichen der
Fertigungs–, Prozess– und Gebäudeautomatisierung eingesetzt wird.
Systemarchitektur
Über den Modbus RS485 werden die funktionellen Merkmale eines seriellen Feldbus–Sys-
tems festgelegt, mit denen verteilte, digitale Automatisierungssysteme miteinander ver-
netzt werden. Der Modbus RS485 unterscheidet zwischen Master– und Slave–Geräten.
• Master–Geräte
Master–Geräte bestimmen den Datenverkehr auf dem Feldbus–System. Sie können Daten
ohne externe Anforderung senden.
• Slave–Geräte
Slave–Geräte, so wie dieses Messgerät auch, sind Peripheriegeräte. Sie besitzen keine
eigenständigen Zugriffsrechte auf den Datenverkehr des Feldbus–System sondern senden
ihre Daten nur aufgrund der externen Anforderung eines Masters.
2

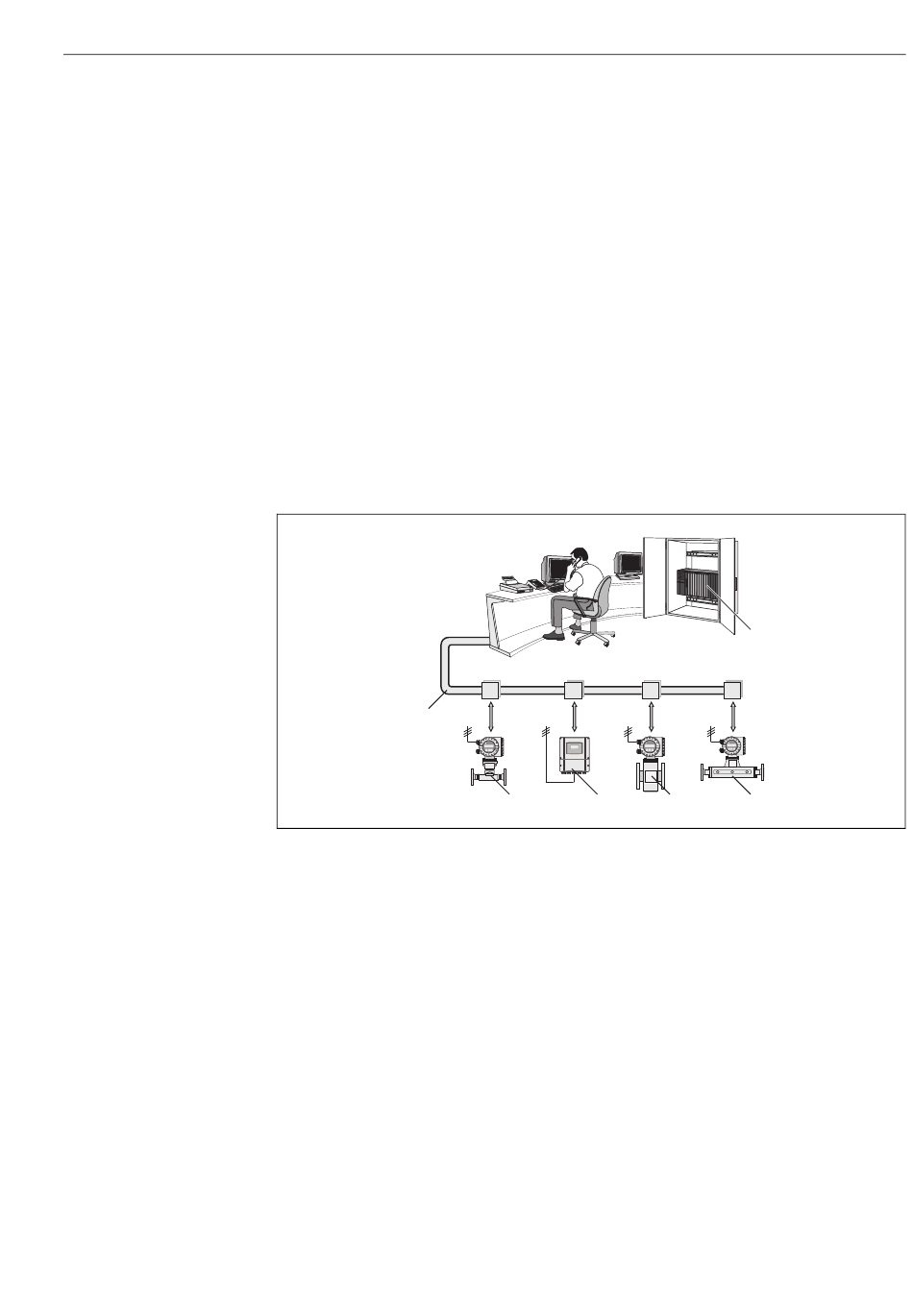

Abb. 28: Systemarchitektur Modbus RS485
1 Modbus Master (SPS usw.)
2 Modbus RS485
3 Modbus Slave (Messgeräte usw.)
3 3 3
Bedienung
1
3
A0004398
39
