2.4.2 ISDN-Schnittstelle

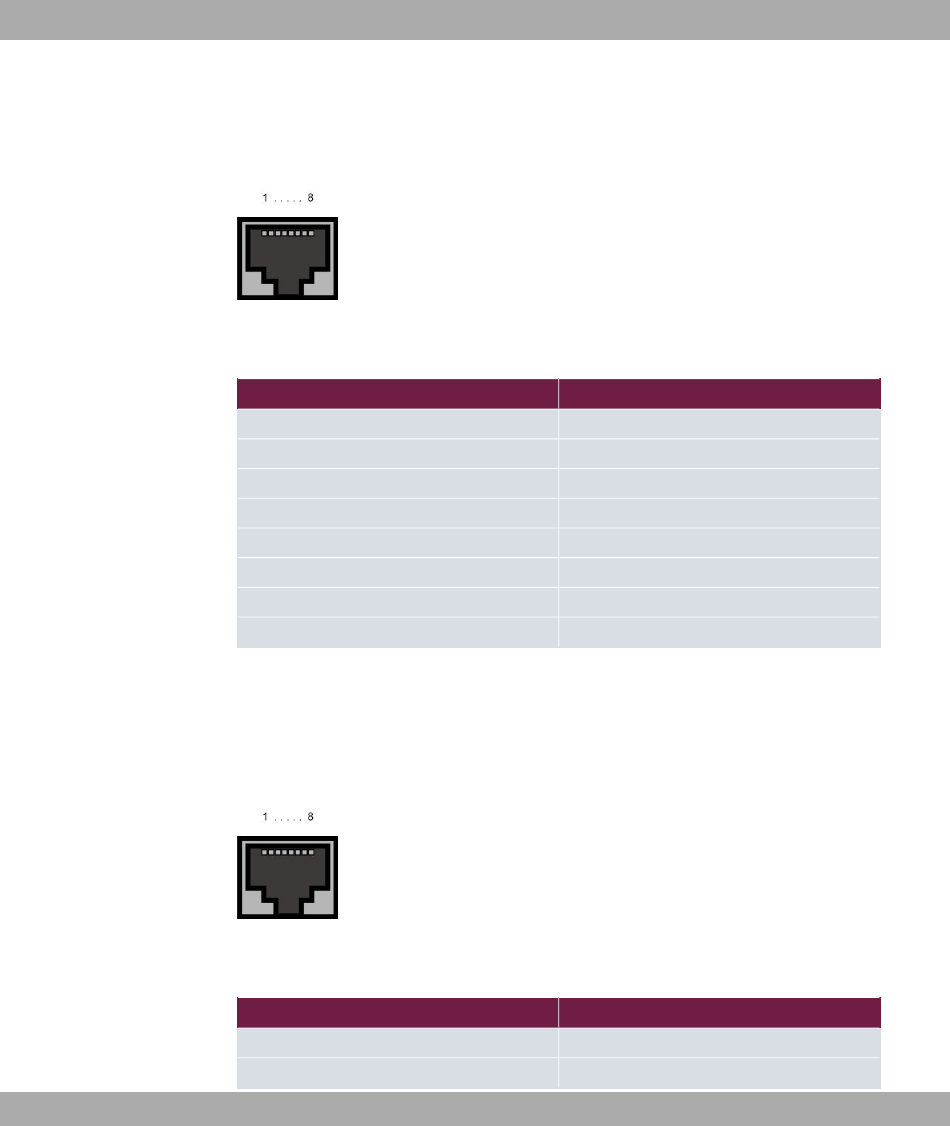

Der Anschluss erfolgt über eine RJ45-Buchse:
Die Pin-Zuordnung für die ISDN-Schnittstelle (RJ45-Buchse) ist wie folgt:
RJ45-Buchse für ISDN-Anschluss
Pin
1
2
3
4
5
6
7
8

2.4.3 xDSL-Schnittstelle

Die be.IP plus verfügt über eine xDSL-Schnittstelle. Die xDSL-Schnittstelle wird mittels ei-
nes RJ45-Steckers vergebunden.
Nur die inneren zwei Pins werden für die xDSL-Verbindung verwendet.
Die Pin-Zuordnung für die xDSL-Schnittstelle (RJ45-Buchse) ist wie folgt:
RJ45-Buchse für xDSL-Anschluss
Pin
1
2
Funktion
Nicht genutzt
Nicht genutzt
Senden (+)
Empfangen (+)
Empfangen (-)
Senden (-)
Nicht genutzt
Nicht genutzt
Funktion
Nicht genutzt
Nicht genutzt
