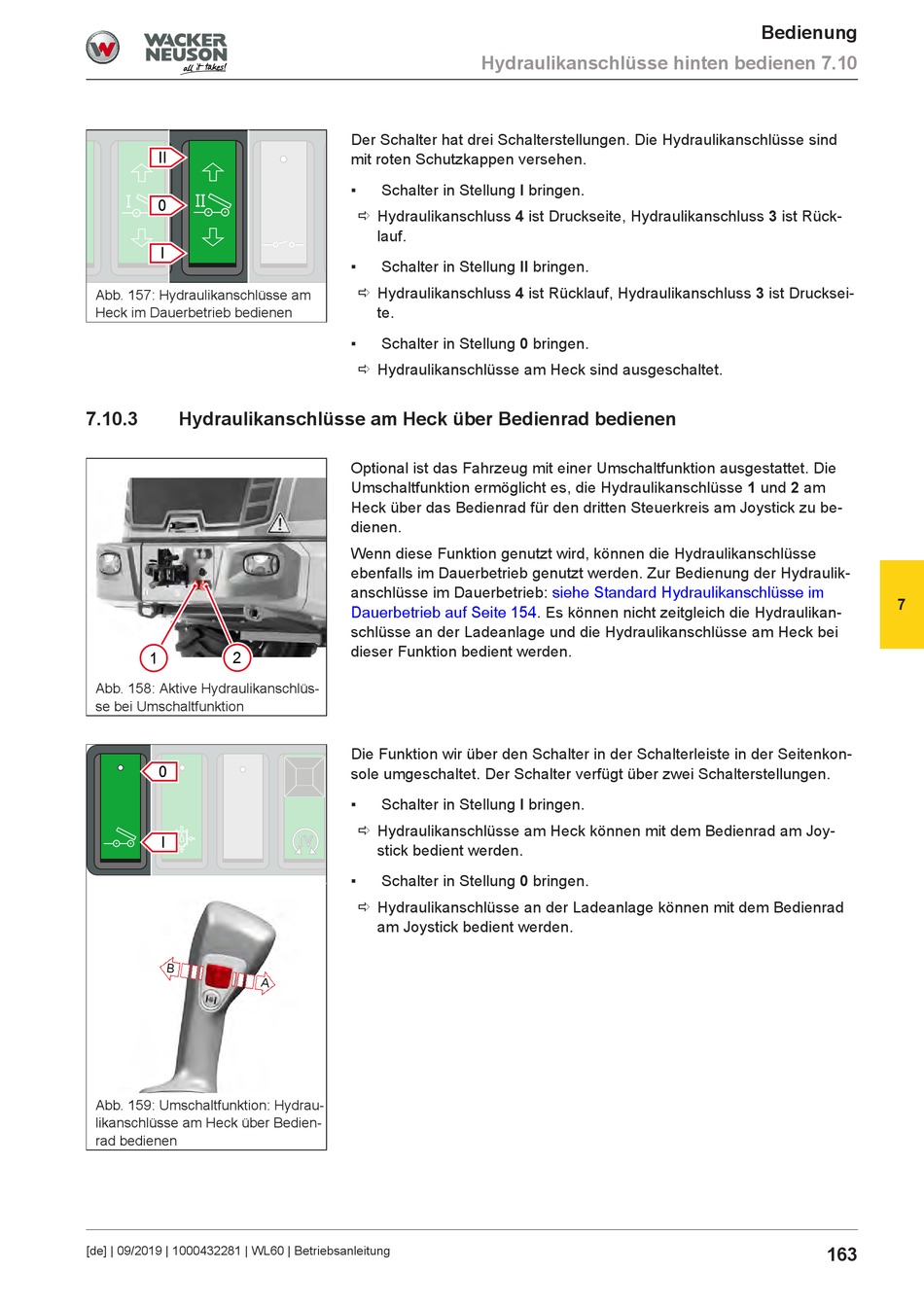

Hydraulikanschlüsse Am Heck Über Bedienrad Bedienen - Wacker Neuson WL60 Betriebsanleitung

II
0
max
I
Abb. 157: Hydraulikanschlüsse am
Heck im Dauerbetrieb bedienen
7.10.3 Hydraulikanschlüsse am Heck über Bedienrad bedienen
2
1
Abb. 158: Aktive Hydraulikanschlüs-
se bei Umschaltfunktion
0
I
Abb. 159: Umschaltfunktion: Hydrau-
likanschlüsse am Heck über Bedien-
rad bedienen
[de] | 09/2019 | 1000432281 | WL60 | Betriebsanleitung
Hydraulikanschlüsse hinten bedienen 7.10
Der Schalter hat drei Schalterstellungen. Die Hydraulikanschlüsse sind
mit roten Schutzkappen versehen.
▪ Schalter in Stellung I bringen.
ð Hydraulikanschluss 4 ist Druckseite, Hydraulikanschluss 3 ist Rück-
lauf.
▪ Schalter in Stellung II bringen.
ð Hydraulikanschluss 4 ist Rücklauf, Hydraulikanschluss 3 ist Drucksei-
te.
▪ Schalter in Stellung 0 bringen.
ð Hydraulikanschlüsse am Heck sind ausgeschaltet.
Optional ist das Fahrzeug mit einer Umschaltfunktion ausgestattet. Die
Umschaltfunktion ermöglicht es, die Hydraulikanschlüsse 1 und 2 am
Heck über das Bedienrad für den dritten Steuerkreis am Joystick zu be-
dienen.
Wenn diese Funktion genutzt wird, können die Hydraulikanschlüsse
ebenfalls im Dauerbetrieb genutzt werden. Zur Bedienung der Hydraulik-
anschlüsse im Dauerbetrieb:
Dauerbetrieb auf Seite 154. Es können nicht zeitgleich die Hydraulikan-
schlüsse an der Ladeanlage und die Hydraulikanschlüsse am Heck bei
dieser Funktion bedient werden.
Die Funktion wir über den Schalter in der Schalterleiste in der Seitenkon-
sole umgeschaltet. Der Schalter verfügt über zwei Schalterstellungen.
▪ Schalter in Stellung I bringen.
ð Hydraulikanschlüsse am Heck können mit dem Bedienrad am Joy-
stick bedient werden.
▪ Schalter in Stellung 0 bringen.
ð Hydraulikanschlüsse an der Ladeanlage können mit dem Bedienrad
am Joystick bedient werden.
siehe Standard Hydraulikanschlüsse im
Bedienung
7
163
