12.4

Elektrische Anlage

12.4.1 Technische Daten
12.4.2 Sicherungen
12.4.3 Sicherungsbelegung der Lenksäule
F 9 F 1
F 10 F 2
F 11 F 3
F 12 F 4
F 13 F 5
F 14 F 6
F 15 F 7
F 8
F 16

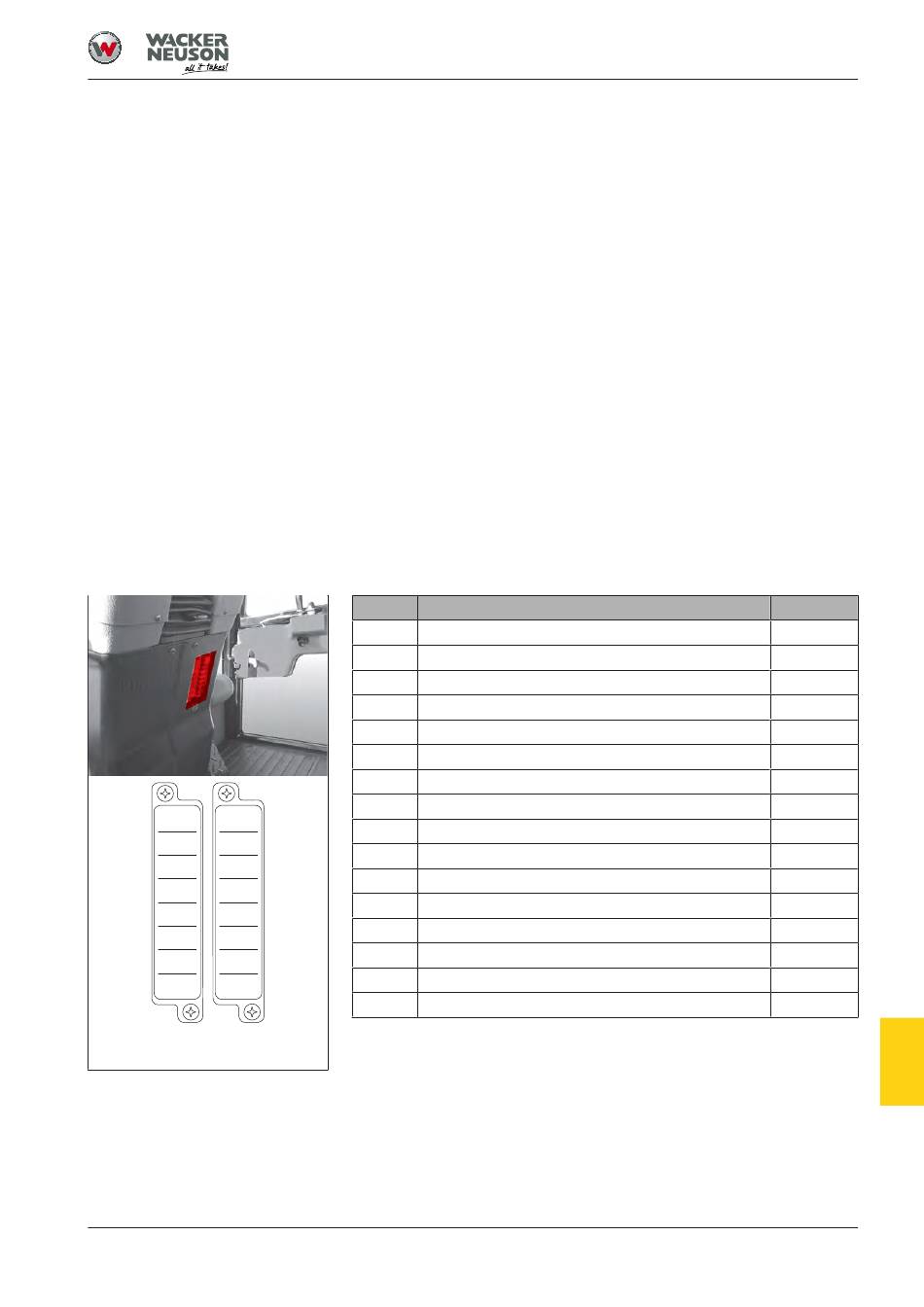

Abb. 251: Sicherungen in der Lenk-
säule
[de] | 09/2019 | 1000432281 | WL60 | Betriebsanleitung
Betriebsspannung: 12 V
Batterie: 135 Ah
Lichtmaschine: 85 A
Batterietrennschalter: siehe Batterietrennrelais auf Seite 104
Die Stromkreise werden von verschieden starken Sicherungen geschützt.
Die Sicherungen sind in verschiedenen Sicherungskästen in der Fahrer-
kabine und im Motorraum untergebracht:
• In der Lenksäule
• In der Konsole rechts neben dem Fahrersitz
• Im Motorraum
• Hauptsicherungen im Motorraum
Pos. Abgesicherte Funktion
F001 Druckentlastung Hydraulikanschlüsse
F002 Kabine
F003 Kontrollleuchten und Warnleuchten
F004 Scheibenwischer vorn, Hupe
F005 Gebläse, Heizung
F006 Frei
F007 Schalter hydraulische Verriegelung
F008 Frei
F009 Telematic
F010 Blinker
F011 Warnblinkanlage
F012 Bremslicht
F013 Rücklicht links, Begrenzungslicht links
F014 Rücklicht rechts, Begrenzungslicht rechts
F015 Abblendlicht links und rechts
F016 Fernlicht links und rechts
Technische Daten
Elektrische Anlage 12.4
Sicherung
10 A
10 A
7,5 A
15 A
15 A
3 A
10 A
7,5 A
1 A
7,5 A
15 A
10 A
7,5 A
7,5 A
15 A
15 A
