Wartung

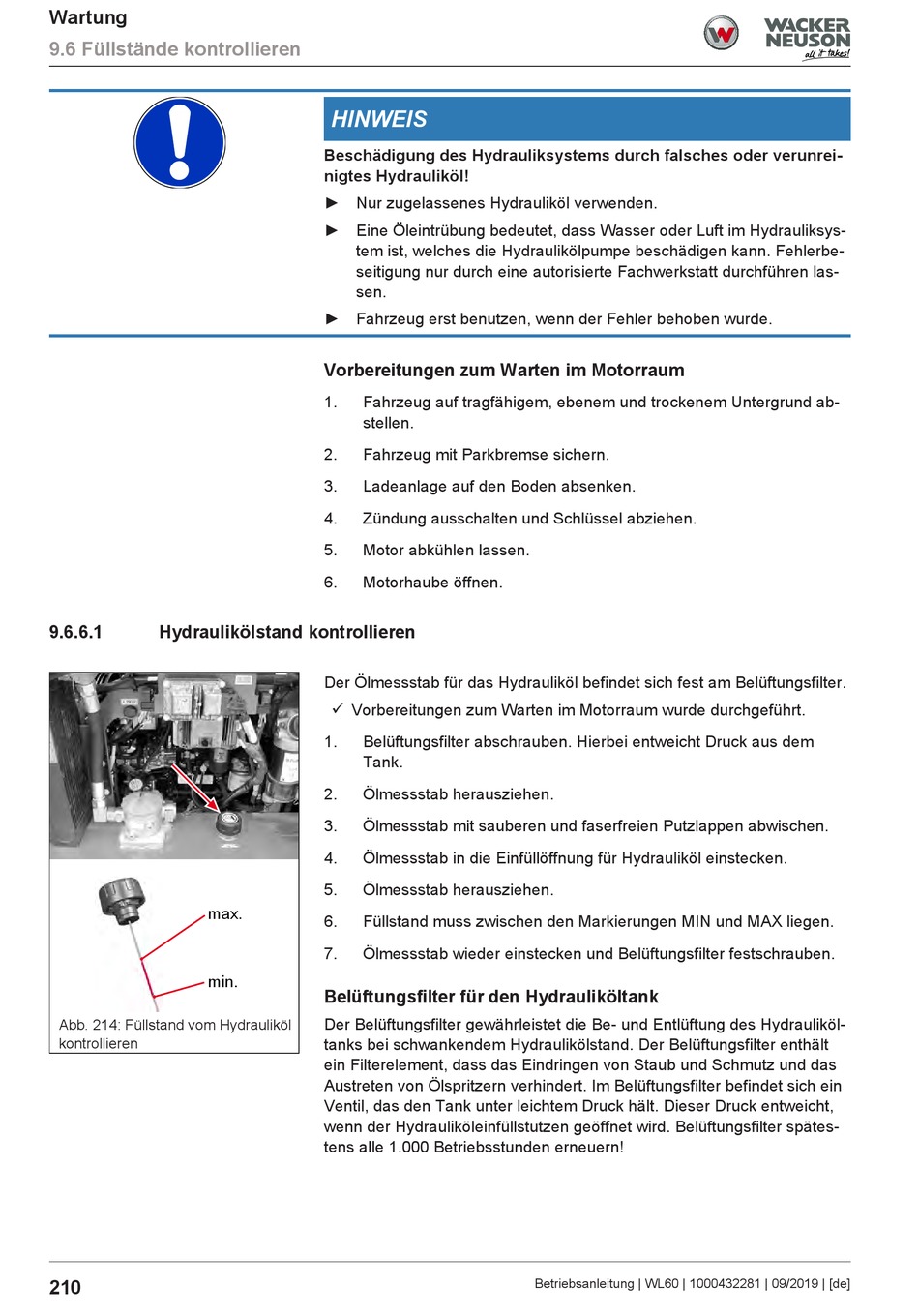

9.6 Füllstände kontrollieren
9.6.6.1
Hydraulikölstand kontrollieren
max.
min.
Abb. 214: Füllstand vom Hydrauliköl
kontrollieren
210
HINWEIS
Beschädigung des Hydrauliksystems durch falsches oder verunrei-
nigtes Hydrauliköl!
► Nur zugelassenes Hydrauliköl verwenden.
► Eine Öleintrübung bedeutet, dass Wasser oder Luft im Hydrauliksys-
tem ist, welches die Hydraulikölpumpe beschädigen kann. Fehlerbe-
seitigung nur durch eine autorisierte Fachwerkstatt durchführen las-
sen.
► Fahrzeug erst benutzen, wenn der Fehler behoben wurde.
Vorbereitungen zum Warten im Motorraum
1.
Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab-
stellen.
2.
Fahrzeug mit Parkbremse sichern.
3.
Ladeanlage auf den Boden absenken.
4.
Zündung ausschalten und Schlüssel abziehen.
5.
Motor abkühlen lassen.
6.
Motorhaube öffnen.
Der Ölmessstab für das Hydrauliköl befindet sich fest am Belüftungsfilter.
ü Vorbereitungen zum Warten im Motorraum wurde durchgeführt.
1.
Belüftungsfilter abschrauben. Hierbei entweicht Druck aus dem
Tank.
2.
Ölmessstab herausziehen.
3.
Ölmessstab mit sauberen und faserfreien Putzlappen abwischen.
4.
Ölmessstab in die Einfüllöffnung für Hydrauliköl einstecken.
5.
Ölmessstab herausziehen.
6.
Füllstand muss zwischen den Markierungen MIN und MAX liegen.
7.
Ölmessstab wieder einstecken und Belüftungsfilter festschrauben.
Belüftungsfilter für den Hydrauliköltank
Der Belüftungsfilter gewährleistet die Be- und Entlüftung des Hydrauliköl-
tanks bei schwankendem Hydraulikölstand. Der Belüftungsfilter enthält
ein Filterelement, dass das Eindringen von Staub und Schmutz und das
Austreten von Ölspritzern verhindert. Im Belüftungsfilter befindet sich ein
Ventil, das den Tank unter leichtem Druck hält. Dieser Druck entweicht,
wenn der Hydrauliköleinfüllstutzen geöffnet wird. Belüftungsfilter spätes-
tens alle 1.000 Betriebsstunden erneuern!
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
