Technische Daten
12.4 Elektrische Anlage
12.4.4

Sicherungsbelegung der Seitenkonsole

F F F F F F
17 18 19 20 21 22
F F F F F F
30
25 26 27 28 29

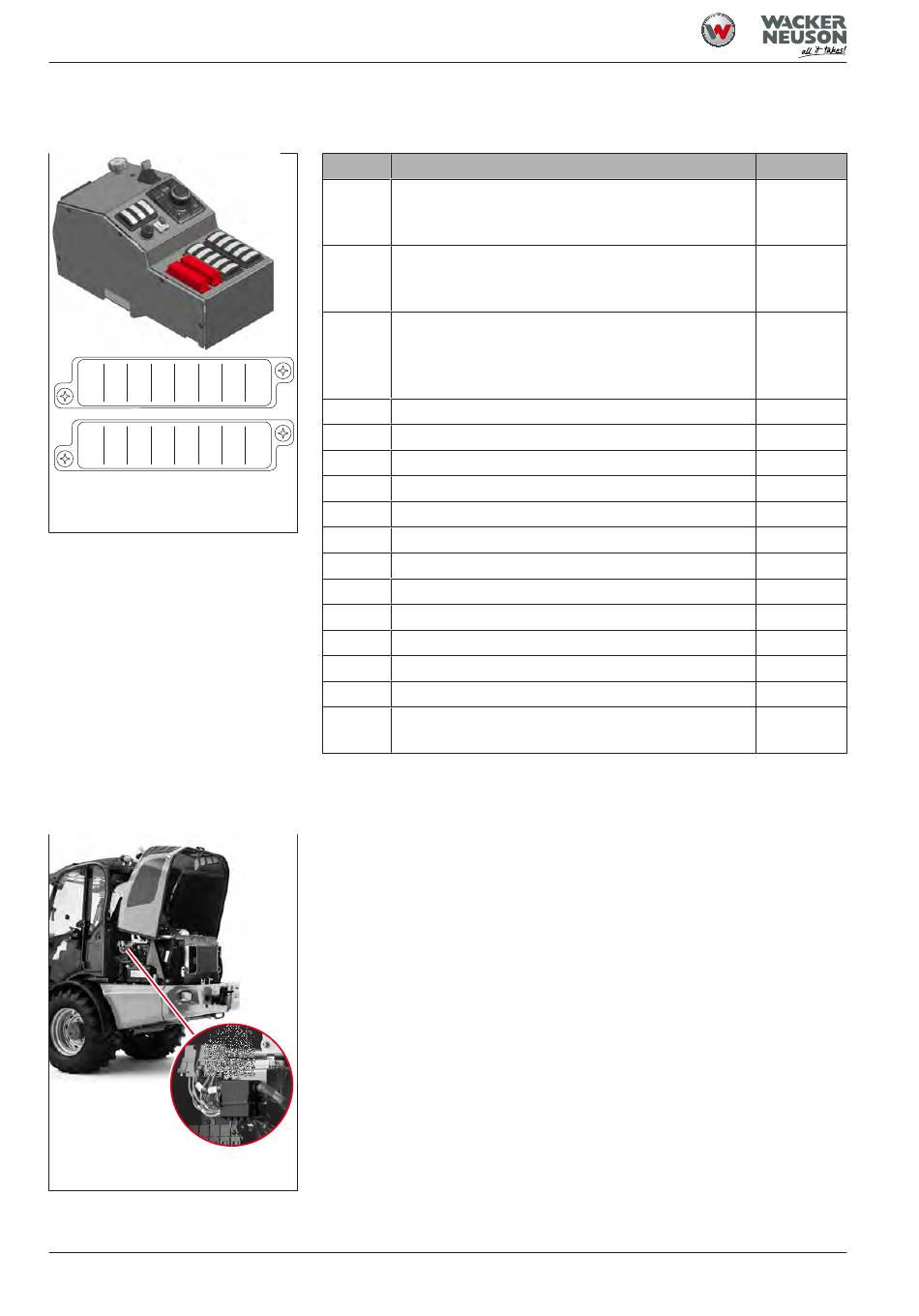

Abb. 252: Sicherungen in der Seiten-
konsole
12.4.5

Sicherungsbelegung im Motorraum

Abb. 253: Lage der Sicherungen im
Motorraum
260
Pos. Abgesicherte Funktion
F017 Druckentlastung, Dauerbetrieb dritter Steuerkreis,
Dauerbetrieb vierter Steuerkreis, Sperrfunktion
der Ladeanlage
F018 Einkippabschaltung, Umschaltung dritter/vierter
Steuerkreis, Umschaltung dritter Steuerkreis/Hy-
draulikanschlüsse am Heck
F019 Ladeschwingendämpfung, Freischaltung Senk-
bremsventile, Hydraulikanschlüsse am Heck,
Steckdose am Heck, Steckdose 14-polig, Span-
F F
nungsversorgung der Steuereinheit
23 24
F020 Arbeitsscheinwerfer vorne
F F
F021 Arbeitsscheinwerfer hinten
31 32
F022 Scheibenwischer am Heck, Rundumleuchte
F023 Heckscheibenheizung
F024 Klimaanlage
F025 Klemme 15, Sitz
F026 Spannungsversorgung der Steuereinheit
F027 Spannungsversorgung der Steuereinheit
F028 Spannungsversorgung der Steuereinheit
F029 Spannungsversorgung der Steuereinheit
F030 Zigarettenanzünder
F031 Innenbeleuchtung der Kabine, Radio
F032 Radio, JogDial, Sitzkontaktschalter, Handbrems-
schalter, Parkbremse
Die Sicherungen im Motorraum befinden sich an der rechten Seite und
werden durch Öffnen der Motorhaube zugänglich.
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
Sicherung
15 A
20 A
10 A
15 A
15 A
15 A
15 A
15 A
15 A
10 A
10 A
10 A
2 A
15 A
10 A
15 A
