Bedienung

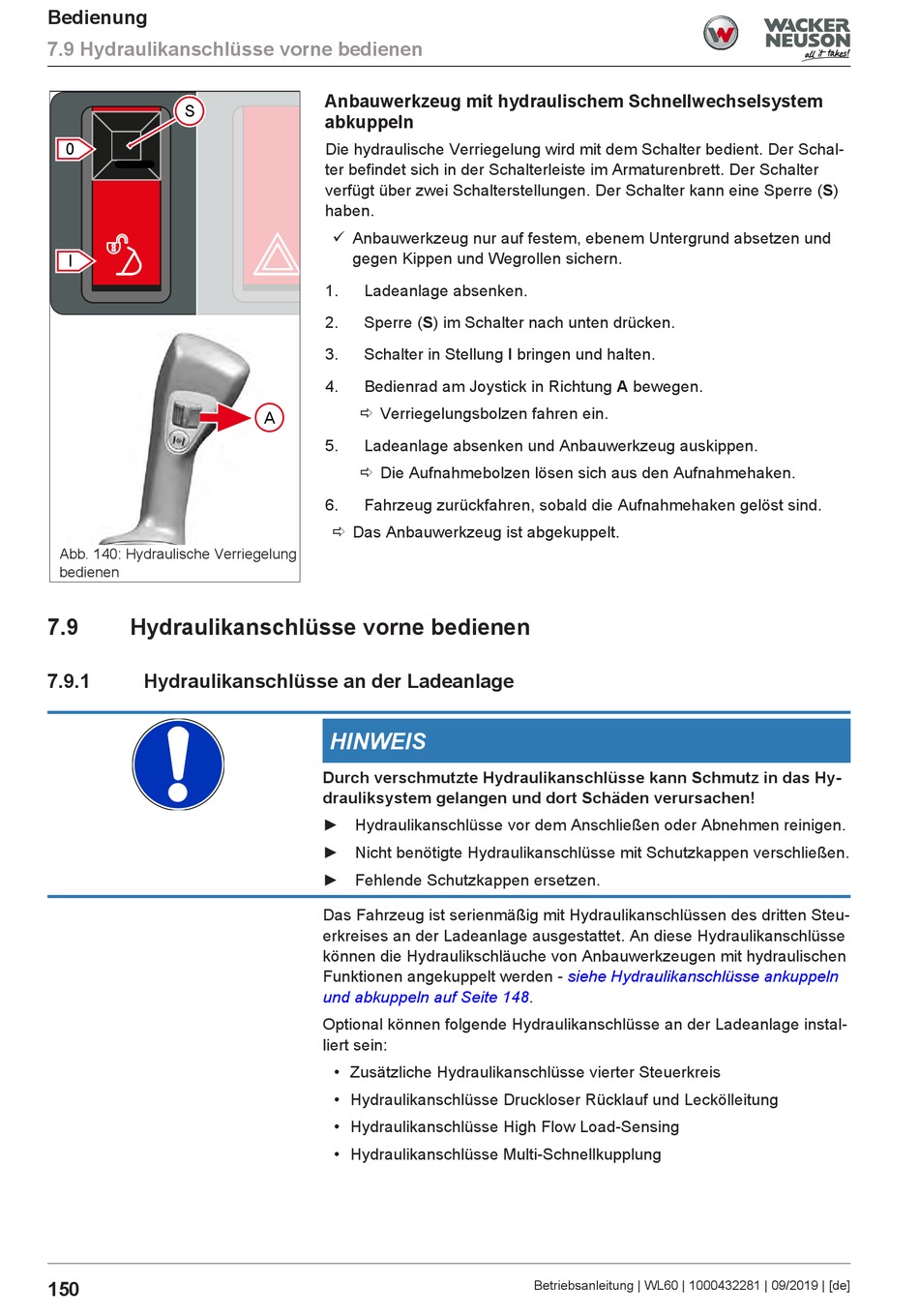

7.9 Hydraulikanschlüsse vorne bedienen
S
0
I
Abb. 140: Hydraulische Verriegelung
bedienen
7.9
Hydraulikanschlüsse vorne bedienen
7.9.1
Hydraulikanschlüsse an der Ladeanlage
150
Anbauwerkzeug mit hydraulischem Schnellwechselsystem
abkuppeln
Die hydraulische Verriegelung wird mit dem Schalter bedient. Der Schal-
ter befindet sich in der Schalterleiste im Armaturenbrett. Der Schalter
verfügt über zwei Schalterstellungen. Der Schalter kann eine Sperre (S)
haben.
ü Anbauwerkzeug nur auf festem, ebenem Untergrund absetzen und
gegen Kippen und Wegrollen sichern.
1.
Ladeanlage absenken.
2.
Sperre (S) im Schalter nach unten drücken.
3.
Schalter in Stellung I bringen und halten.
4.
Bedienrad am Joystick in Richtung A bewegen.
ð Verriegelungsbolzen fahren ein.
A
5.
Ladeanlage absenken und Anbauwerkzeug auskippen.
ð Die Aufnahmebolzen lösen sich aus den Aufnahmehaken.
6.
Fahrzeug zurückfahren, sobald die Aufnahmehaken gelöst sind.
ð Das Anbauwerkzeug ist abgekuppelt.
HINWEIS
Durch verschmutzte Hydraulikanschlüsse kann Schmutz in das Hy-
drauliksystem gelangen und dort Schäden verursachen!
► Hydraulikanschlüsse vor dem Anschließen oder Abnehmen reinigen.
► Nicht benötigte Hydraulikanschlüsse mit Schutzkappen verschließen.
► Fehlende Schutzkappen ersetzen.
Das Fahrzeug ist serienmäßig mit Hydraulikanschlüssen des dritten Steu-
erkreises an der Ladeanlage ausgestattet. An diese Hydraulikanschlüsse
können die Hydraulikschläuche von Anbauwerkzeugen mit hydraulischen
Funktionen angekuppelt werden -
und abkuppeln auf Seite
Optional können folgende Hydraulikanschlüsse an der Ladeanlage instal-
liert sein:
• Zusätzliche Hydraulikanschlüsse vierter Steuerkreis
• Hydraulikanschlüsse Druckloser Rücklauf und Leckölleitung
• Hydraulikanschlüsse High Flow Load-Sensing
• Hydraulikanschlüsse Multi-Schnellkupplung
siehe Hydraulikanschlüsse ankuppeln
148.
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
