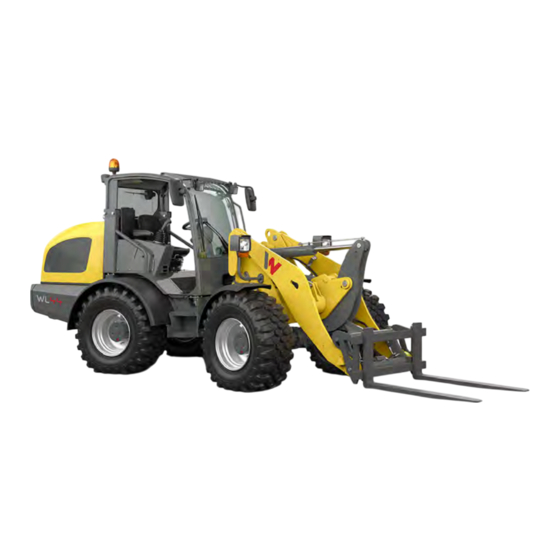

Seite 1 Betriebsanleitung Radlader WL44 Fahrzeugtyp RL50LP Materialnummer 1000419735 1000419735 Version Datum 04/2020 Sprache [de]...
Seite 2 Impressum Herausgeber und Rechteinhaber: Weidemann GmbH Mühlhäuser Weg 45-49 34519 Diemelsee, Germany Sitz der Gesellschaft: Diemelsee-Flechtdorf Registergericht und –nummer: Amtsgericht Korbach, HRB 262 USt.-Id.-Nr./VAT Nummer: DE 113 080 233/143 320 00021 Telefon: +49 (0)5631 501694-0 Telefax: +49 (0)5631 501694-666 www.weidemann.de Original-Betriebsanleitung Alle Rechte vorbehalten, insbesondere Urheberrecht, Recht der Vervielfältigung und Recht der Verbreitung. Diese Druckschrift darf vom Empfänger nur für den vorgesehenen Zweck verwendet werden.
Seite 3 Weidemann GmbH, Mühlhäuser Weg 45-49, 34519 Diemelsee, Deutschland Produkt Fahrzeugtyp Radlader Typ/Ausführung RL50 Handelsbezeichnung WL44 Fahrgestell-Nummer Leistung kW bei Nenndrehzahl min-1 35,7 (2600) / 45 (2300) / 55,4 (2300) Gemessener Schallleistungspegel dB(A) 99,6 / - / 99,2 Garantierter Schallleistungspegel dB(A) Konformitätsbewertungsverfahren...
Seite 4: Inhaltsverzeichnis
Scheibenwaschanlage ........................ 112 Heizung, Lüftung und Klimaanlage .................... 112 Mit dem Fahrzeug arbeiten ...................... 115 Hydraulikanschlüsse vorne bedienen ................... 128 6.10 Hydraulikanschlüsse hinten bedienen .................. 135 6.11 Elektrofunktionen bedienen ...................... 140 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 5 Technische Daten 12.1 Abmessungen .......................... 239 12.2 Gewichte ............................ 240 12.3 Motor............................. 241 12.4 Elektrische Anlage ........................ 242 12.5 Fahrantrieb ........................... 246 12.6 Hydraulik ............................ 247 12.7 Emissionen ........................... 248 Stichwortverzeichnis.......................... 250 [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 6: Vorwort
• Die Angaben „links“ und „rechts“ in den Beschreibungen beziehen sich immer auf das Fahrzeug in Fahrtrichtung vorwärts. • Für weitere Fragen zum Fahrzeug und zur Betriebsanleitung steht ihr Servicepartner jederzeit zur Verfügung. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 7: Diese Anleitung Verstehen
Nummerierung kann fortlaufend oder in römischen Ziffern angegeben sein. 1; A Kennzeichnet in erklärenden Texten die Benennung von Bauteilen. Sie ist identisch mit ne- benstehenden Positionen in Grafiken. Kennzeichnet eine Bewegungsrichtung oder verschiedene Stellungen bei Schaltern. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 8: Symbolerklärung
Diesel Oxidation Catalyst (Dieseloxidationskatalysator – Bauteil im System zur Abgasnachbe- handlung) Dieselpartikelfilter (Bauteil im System zur Abgasnachbehandlung) Einzelbetriebserlaubnis Emission Control System (Steuerung der Abgasnachbehandlung) Electronic Control Unit (elektronische Steuereinheit im Fahrzeug) Europäische Gemeinschaft Exhaust Gas Recirculation (Abgasrückführsystem) Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 9 Fahrzeug entsprechenden Daten. Die entsprechenden Daten für das Fahrzeug variieren je nach Ausstat- tung. Die entsprechenden Daten stehen in der Original-Konformitäts- erklärung, die als Originaldokument mit dem Fahrzeug mitgeliefert wird. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 10: Gewährleistung Und Haftung
Gewährleistungsansprüche können nur dann geltend gemacht werden, wenn die Gewährleistungsbedingungen beachtet werden. Diese sind in den allgemeinen Verkaufs- und Lieferbedingungen für fabrikneue Fahr- zeuge und Ersatzteile der Vertriebspartner enthalten. Ferner sind die An- weisungen dieser Betriebsanleitung einzuhalten. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 11: Haftungsbeschränkung
• Nichtbestimmungsgemäße Verwendung. • Einsatz von nicht unterwiesenem Personal. • Verwenden von nicht zugelassenen Ersatz- und Zubehörteilen. • Unsachgemäße Handhabung. • Bauliche Veränderungen jeglicher Art. • Nichtbeachten der Allgemeinen Geschäftsbedingungen (AGB). [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 12: Verwendung
Fahrzeug zugelassene Anbauwerkzeuge mit ggf. den notwendigen Zusatzausrüstungen verwendet werden. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung und die Einhaltung der Wartungsbedingungen! Eine andere oder darüberhinausgehende Benutzung des Fahrzeugs ist nicht bestimmungsgemäß! Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 13: Nicht Bestimmungsgemäße Verwendung
• Das Fahrzeug nach Störungen oder Schäden benutzen, ohne dass diese fachmännisch behoben wurden. • Das Fahrzeug benutzen, nachdem wesentliche Veränderungen vor- genommen wurden. • Das Fahrzeug bei Abbruch- oder Forstarbeiten benutzen, bei denen Gefährdungen durch herabfallende Gegenstände bestehen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 14: Vernünftigerweise Vorhersehbarer Fehlgebrauch
Anbauwerkzeugen. • Die Verwendung des Fahrzeugs bei Forst- oder Waldarbeiten. • Die Verwendung des Fahrzeugs in Gewässern oder Überschwem- mungsgebieten. • Der Transport von Personen im Fahrzeug oder Anbauwerkzeug. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 15: Grenzen Des Fahrzeugs
Eine Verwendung in den folgenden Bereichen ist nicht vorgesehen: • Teilweiser oder kompletter Betrieb unter Wasser • Betrieb unter Tage • Betrieb in geschlossenen Räumen • Betrieb in explosionsgefährdeten Bereichen • Betrieb in kontaminierten Bereichen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 16: Niedrige Außentemperaturen
VORSICHT Unfallgefahr durch eingeschränkte Sicht! Gefrorene Scheiben können zu einer eingeschränkten Sicht auf Ihr Um- feld und dadurch zu Unfällen mit leichten Verletzungen führen. ► Scheiben vor Fahrtbeginn von Eis befreien. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 17 • Füllstand des Kraftstoffs am Ende der Arbeitsschicht vollständig auf- füllen. • Darauf achten, dass die Batterie immer vollständig aufgeladen ist. • Eine Kaltstarthilfe einbauen lassen (z. B. Motor- und Hydraulikölvor- wärmung). [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 18: Sicherheit
Folgen bei Nichtbeachtung. ► Vermeidung von Verletzungen. HINWEIS HINWEIS kennzeichnet eine Situation, die bei Nichtbeachtung zu Sachschäden führt. Folgen bei Nichtbeachtung ► Vermeidung von Sachschäden. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 19: Qualifikation Des Bedienpersonals
• Fahrzeug vor dem Starten überprüfen, damit sicher gefahren und ge- arbeitet werden kann. • Erhöhte Vorsicht, wenn der Bediener offene, lange Haare oder Schmuck trägt. • Enganliegende Arbeitskleidung tragen, welche die Bewegungsfreiheit nicht einschränkt. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 20: Verhaltensmaßnahmen
• Aufstiegshilfen (Griffe und Trittstufen) frei von Verschmutzung, Schnee und Eis halten. • Der Besitzer ist verantwortlich, dass das Bedienungs- und Wartungs- personal entsprechend den Erfordernissen, zum Tragen von Schutzausrüstung angehalten wird. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 21: Betrieb
• Vor Arbeitsbeginn oder nach einer Arbeitsunterbrechung sicherstel- len, dass die Brems-, Lenk-, Signal- und Beleuchtungseinrichtungen funktionsfähig sind. • Vor Inbetriebnahme des Fahrzeugs sicherstellen, dass sich keine Person im Gefahrenbereich aufhält. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 22: Arbeitsumgebung
• In unmittelbarer Nähe von Gebäuden, Gerüsten oder sonstigen fes- ten Bauteilen den Gefahrenbereich ausreichend erweitern. • Gefahrenbereich absperren, wenn ein ausreichender Sicherheitsab- stand nicht eingehalten werden kann. • Beim Aufenthalt von Personen im Gefahrenbereich, Arbeit sofort ein- stellen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 23: Beförderung Von Personen
Fahrzeugs können sich Personen befinden, die vom Bediener nicht gesehen werden. – Vor jedem Wechsel der Fahrtrichtung vergewissern, dass sich niemand im Gefahrenbereich aufhält. • Niemals ein fahrendes Fahrzeug besteigen und nicht von diesem ab- springen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 24: Fahrzeug Abstellen
• Erst nach dem Abstellen des Motors Sicherheitsgurt lösen. • Vor dem Verlassen das Fahrzeug gegen Wegrollen sichern (z. B. Parkbremse, geeignete Unterlegkeile). • Zündschlüssel abziehen und Fahrzeug gegen unbefugte Inbetrieb- nahme sichern. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 25: Hebezeugbetrieb
• Der Bediener darf die Zustimmung zum Befestigen und Lösen der Last nur erteilen, wenn das Fahrzeug und dessen Anbauwerkzeug nicht bewegt werden. • Es darf zu keinen Überschneidungen von Gefahrenbereichen mit an- deren im Einsatz befindlichen Fahrzeugen kommen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 26 • Nur Ketten und Schäkel verwenden. Keine Gurte, Schlingen oder Seile. • Keine verschmutzten, beschädigten oder nicht ausreichend dimensio- nierten Tragmittel und Befestigungsmittel verwenden. • Arbeitsprozess bei angeschlagener Last nicht unterbrechen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 27: Anhängerbetrieb
• Alle anderen Anbauwerkzeuge benötigen eine Freigabe des Fahr- zeugherstellers. • Der Gefahrenbereich sowie der Arbeitsbereich sind vom verwendeten Anbauwerkzeug abhängig. – Siehe Betriebsanleitung des Anbauwerkzeugs. • Last sichern. • Anbauwerkzeug nicht überladen. • Korrekten Sitz der Verriegelung prüfen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 28: Umrüstung
– Beleuchtungs- und Hydraulikverbindungen hergestellt und funkti- onsfähig sind. • Nach dem Verriegeln des Anbauwerkzeugs Sichtkontrolle der Verrie- gelung durchführen. • Bei Aufnahme sowie Absetzen eines Anbauwerkzeuges darf sich kei- ne Person zwischen Fahrzeug und Anbauwerkzeug aufhalten. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 29: Abschleppen, Bergen, Verladen Und Transportieren
• Abschleppstangen oder Abschleppseile nur an den definierten Punk- ten anbringen. • Nur gemäß dieser Betriebsanleitung abschleppen, um Schäden am Fahrzeug zu vermeiden. • Beim Abschleppen auf öffentlichen Straßen oder Plätzen die nationa- len Vorschriften beachten (z. B. Beleuchtungsvorschriften). [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 30: Kranverladung
• Nationale Vorschriften beachten. • Nur gemäß dieser Betriebsanleitung verladen, um Schäden am Fahr- zeug zu vermeiden. • Kein festsitzendes Fahrzeug anheben (z. B. feststeckend, festgefro- ren). • Witterungsverhältnisse beachten (z. B. Windstärke). Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 31: Wartung
• Kein schadhaftes oder defektes Werkzeug verwenden. • Während der Durchführung von Wartungsarbeiten muss das Fahr- zeug außer Betrieb sein. • Demontierte Sicherheitseinrichtungen nach Wartungsarbeiten wieder ordnungsgemäß montieren. • Fahrzeug abkühlen lassen, bevor Teile berührt werden. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 32: Persönliche Sicherheitsmaßnahmen
• Sind Wartungsarbeiten unter einem angehobenen Fahrzeug oder An- bauwerkzeug nötig, dieses sicher und stabil unterbauen (z. B. Hebe- bühne, Unterstellböcke). • Hydraulikzylinder oder Wagenheber alleine sichern ein angehobenes Fahrzeug oder Anbauwerkzeug nicht ausreichend ab. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 33: Maßnahmen Zur Durchführung
• Werden Mängel oder Schäden festgestellt, diese sofort durch eine autorisierte Fachwerkstatt prüfen und beseitigen lassen. • Nachrüstarbeiten nur von einer autorisierten Fachwerkstatt ausführen lassen. • Selbstsichernde Befestigungselemente (z. B. selbstsichernde Mut- tern) nach der Demontage durch neue ersetzen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 34: Maßnahmen Zur Risikovermeidung
Fachpersonal vorgenommen werden. • Elektrische Anlage regelmäßig überprüfen. Mängel sofort beheben lassen (z. B. lose Verbindungen, angeschmorte Kabel). • Betriebsspannung des Fahrzeugs, des Anbauwerkzeugs und des An- hängers müssen übereinstimmen (z. B. 12 V). Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 35: Sicherheitshinweise Für Verbrennungsmotoren
• Nur in einem gut belüfteten Bereich tanken und entlüften (z. B. wegen gesundheitsschädlicher Dämpfe, Explosionsgefahr). • Verschütteten Kraftstoff sofort entfernen (z. B. wegen Brandgefahr, Rutschgefahr). • Kraftstofftankdeckel fest verschließen, defekten Kraftstofftankdeckel erneuern. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 36: Umgang Mit Ölen, Fetten Und Anderen Substanzen
– Außenstehende vor dem Nähertreten und Berühren des Fahr- zeugs warnen. – Abschalten der Spannung veranlassen. – Fahrzeug erst verlassen, wenn die berührte oder beschädigte Versorgungsleitungen mit Sicherheit nicht mehr unter Spannung steht. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 37: Arbeiten Im Bereich Von Nichtelektrischen Versorgungsleitungen
• Sich vor Arbeitsbeginn mit dem Fahrzeug oder dem Anbauwerkzeug über dessen Lärmpegel erkundigen (z. B. Aufkleber). – Gehörschutz tragen. • Beim Fahren auf öffentlichen Straßen oder Plätzen keinen Gehör- schutz tragen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 38 Sicher- heitsaufkleber oder Hinweisaufkleber ersetzen. • Reinigungsarbeiten nur bei abgestelltem und abgekühltem Motor durchführen. • Auf empfindliche Bauteile achten und diese entsprechend schützen (z. B. elektronische Steuergeräte, Relais). Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 39: Fahrzeugbeschreibung
11 Vorderachse mit Rädern 12 Blockierung für das Knickpendelgelenk (rechts) 13 Knickpendelgelenk 14 Gelenkwelle 15 Hinterachse mit Rädern Kurzbeschreibung 4.2.1 Typen und Handelsbezeichnung Dem Fahrzeug sind zur Erkennung zwei Bezeichnungen zugeordnet. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 40 Damit entspricht der Motor den Abgaswerten nach Stage 5 / Tier 4 Final (gültig in EU-Mitgliedstaaten, der USA, Kanada, sowie der Schweiz). Das System zur Abgasnachbehandlung ist ein geschlossenes System. Es besteht aus: • einem Dieselpartikelfilter (DPF). Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 41 Die Rohrbruchsicherungen bestehen aus Senkbremsventilen. Die Senk- bremsventile können, je nach Ausstattung des Fahrzeugs, mittels eines Schalters in der Kabine überbrückt werden (Senkbremsumgehung). Dies ist für Funktionen wie Schwimmstellung und Ladeschwingendämpfung notwendig. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 42: Hydrostatischer Fahrantrieb
Bremse an der Gelenkwelle. Die Bremse ist als Trommel- bzw. Scheibenbremse ausgeführt. 4.2.7 Lenkung Die Lenkung ist als Knickpendellenkung ausgeführt. Sie wird hydraulisch über ein Lenkorbitrol und doppeltwirkende Hydraulikzylinder betätigt. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 43: Feuerlöscher
Abb. 3: Montageplatz für den Feuer- • Wenn der Feuerlöscher benutzt wurde, umgehend durch eine autori- löscher sierte Fachwerkstatt prüfen und neu befüllen lassen. Ggf. ist ein Aus- tausch gegen einen neuen Feuerlöscher notwendig. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 44: Bedienelemente Am Bedienerplatz
Die Belegung der Schalterleisten kann abhängig von der Ausstattung des Fahrzeugs unterschiedlich sein. Diese Betriebsanleitung beschreibt Funktionen der folgenden Ausführun- gen: • Fahrzeug mit Fahrerschutzdach/Kabine Standard • Fahrzeug mit Kabine Comfort Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 45 Fahrzeugbeschreibung Bedienelemente am Bedienerplatz 4.3 4.3.2 Gesamtübersicht der Bedienelemente Abb. 4: Bedienelemente bei Fahrerschutzdach und Kabine [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 46 13 Schalterleiste 4 in der Seitenkonsole 14 Getränkehalter 15 Sitz 16 Bedienhebel für die Parkbremse 17 Lenkrad 18 Lenkstockschalter 19 Brems-Inchpedal 20 Fußablage Auf der Übersicht nicht vorhanden: 21 Schalterleiste im Dach Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 47 Fahrzeugbeschreibung Bedienelemente am Bedienerplatz 4.3 Abb. 5: Bedienelemente bei Kabine Comfort [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 48: Übersicht: Schalter Im Armaturenbrett
Übersicht: Schalter im Armaturenbrett Abb. 6: Schalterleiste im Armaturenbrett 1 Kippschalter Hydraulische Verriegelung 2 Kippschalter Warnblinkanlage 3 Kippschalter frei für Option 4 Kippschalter Rundumleuchte 5 Kippschalter Scheibenwischer, Scheibenwaschanlage Frontschei- 6 Kippschalter Arbeitsscheinwerfer Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 49: Übersicht: Kippschalter Im Dach
1 Schalter für den Dauerbetrieb der Standardhydraulikanschlüsse (Option) 2 Schalter für die Umschaltung der Hydraulikanschlüsse am Heck (Option) 3 Schalter frei für Option Abb. 9: Schalterleiste 2 in der Sei- tenkonsole [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 50: Übersicht: Kippschalterleisten Kabine Comfort
1 Schalter für Elektroanschluss am Heck (Option) 2 Schalter für Hydraulikanschlüsse am Heck (Option) 3 Schalter für Dauerbetrieb der Hydraulikanschlüsse am Heck (Opti- 4 Schalter frei für Option Abb. 12: Schalterleiste 1 in der Sei- tenkonsole Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 51: Übersicht: Bedienelemente Heizung/Klimaanlage
4 Schalter für die Regeneration des Dieselpartikelfilters Abb. 14: Schalterleiste 3 in der Sei- tenkonsole 4.3.7 Übersicht: Bedienelemente Heizung/Klimaanlage 1 Drehschalter für die Gebläseregulierung 2 Drehschalter für die Temperaturregulierung Abb. 15: Drehschalter für Heizung bei Kabine Standard [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 52: Übersicht: Joystick
Der Aufkleber bildet die Belegung des Joysticks ab. Je nach Ausstattung des Fahrzeugs ist die Belegung des Joysticks unterschiedlich. Entspre- chend der Ausstattung ändert sich ebenfalls der Aufkleber für den Joy- stick. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 53: Übersicht: Lenkstockschalter
4 Typ 5 Transportgewicht in kg 6 Maximale Nutzlast in kg 7 Zulässiges Achslast hinten in kg 8 Baujahr 9 Homologationsnummer 10 Zulässige Achslast vorne in kg 11 Gesamtgewicht in kg [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 54: Sicherheitsaufkleber Und Hinweisaufkleber
Service des Herstellers bestellt werden. Information Durchgezogene Linien zeigen Aufkleber die außen am Fahrzeug ange- bracht sind. Gestrichelte Linien zeigen Aufkleber die in der Kabine oder unter der Mo- torhaube angebracht sind. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 55: Sicherheitsaufkleber
VORSICHT! Verletzungsgefahr durch Absinken der angehobenen Ladeanlage. • Während des Betriebs dürfen sich keine Personen im Gefahrenbe- reich des Fahrzeugs aufhalten. • Nicht unter die angehobene Ladeanlage treten. Abb. 22: Aufkleber Abstand zur La- deanlage [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 56: Sicherheitsaufkleber: Allgemeine Gefahren
Abb. 24: Aufkleber Knickbereich Sicherheitsaufkleber: Drehende Teile VORSICHT! Verletzungsgefahr - Scherverletzung durch drehende Teile. • Nicht in drehende Teile greifen. • Kontroll- und Wartungsarbeiten nur bei stillstehendem Motor durch- führen. Abb. 25: Aufkleber Drehende Teile Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 57 • Niemals Personen mit dem Fahrzeug befördern. Abb. 27: Aufkleber mitfahrende Per- sonen Sicherheitsaufkleber: ROPS/FOPS-Schutzaufbau nicht beschädigen VORSICHT! Beschädigte ROPS/FOPS-Schutzaufbauten können ihre Schutzfunktion nicht erfüllen. • Niemals an ROPS/FOPS-Schutzaufbauten bohren oder schweißen. • Betriebsanleitung beachten. Abb. 28: Aufkleber ROPS/FOPS- Schutzaufbau [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 58: Sicherheitsaufkleber: Heißes Kühlmittel
• Schutzhandschuhe und Schutzbrille tragen. Abb. 30: Aufkleber Kühlsystem Sicherheitsaufkleber: Zündschlüssel abziehen VORSICHT! Verletzungsgefahr bei Wartungsarbeiten. • Zündschlüssel vor Kontroll- und Wartungsarbeiten am Fahrzeug ab- ziehen. • Betriebsanleitung vor Wartungsarbeiten lesen und beachten. Abb. 31: Aufkleber Zündschlüssel Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 59: Sicherheitsaufkleber: Herabfallende Gegenstände
• Sicherheitsgurt beim Betrieb des Fahrzeugs anlegen! Abb. 32: Aufkleber Herabfallende Gegenstände 4.4.2.2 Hinweisaufkleber DON‘T STOP ENGINE ® r . : NOTICE AVISO AVIS max. 50kg max. 110lbs. HFKW-R134a GWP 1430 CONDITIONING 1000379801_02 Abb. 33: Übersicht der Hinweisaufkleber [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 60: Bedeutung Der Hinweisaufkleber
Das Fahrzeug ist mit einem Batterietrennschalter ausgestattet. Mit dem Batterietrennschalter kann die Zuleitung von der Batterie zur Fahrzeug- elektrik getrennt werden. Der Aufkleber kennzeichnet die Position des Batterietrennschalters. Abb. 36: Aufkleber Batterietrenn- schalter Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 61: Kältemittel Der Klimaanlage
Durch nach links drehen des Zündschlüssels wird der laufende Motor ge- stoppt. Abb. 38: Aufkleber Motorstop Notausstieg Der Aufkleber kennzeichnet den Notausstieg. Abb. 39: Aufkleber Notausstieg Parkbremse Der Aufkleber kennzeichnet die Position des Parkbremshebels. Abb. 40: Aufkleber Parkbremse [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 62: Motor Nicht Abstellen - Regeneration Läuft
Fahrzeug verwendet werden muss. Der Motor kann durch falschen NOTICE Kraftstoff beschädigt werden. Nur Diesel mit sehr niedrigem Schwefelge- AVISO halt (S ≤ 15 mg/kg) verwenden! AVIS Abb. 43: Aufkleber Schwefelgehalt Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 63 Stützlast Anhängerkupplung Der Aufkleber gibt die maximale Stützlast der Anhängerkupplung an. Der auf dem Aufkleber angezeigte Wert darf nicht überschritten werden. max. 50kg max. 110lbs. Abb. 46: Aufkleber Stützlast Anhän- gerkupplung [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 64 4.4 Typenschilder und Aufkleber Maximaler Schallleistungspegel Der Aufkleber gibt den maximalen Schallleistungspegel des Fahrzeugs an. Der auf dem Aufkleber angezeigte Wert wird beim Betrieb des Fahr- zeugs nicht überschritten. Abb. 47: Aufkleber Lärmkennwert Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 65: Inbetriebnahme
Tür links ausgestattet. Am Fahrzeug sind Aufstiegshilfen angebracht. Die Aufstiegshilfen sind fest mit dem Fahrzeug verbunden. Vor dem Verlassen des Fahrzeugs kontrollieren, ob die Türen und Scheiben der Kabine geschlossen sind. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 66: Türen Öffnen
An der Innenseite der Tür befindet sich ein Bügel. Damit kann die Kabi- nentür von innen geschlossen werden. Bügel bei geöffneter Tür nach innen ziehen. Tür rastet im Türschloss ein. ð Tür ist geschlossen. Abb. 51: Tür von innen schließen Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 67 Abb. 53: Arretierung lösen Tür aufstellen Die Türen können in leicht geöffneten Zustand aufgestellt werden. Hebel umklappen. Hebel in das Schloss einrasten und arretieren. ð Tür ist aufgestellt. Abb. 54: Tür leicht geöffnet arretie- [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 68: Seitenscheibe Öffnen Und Schließen
Notausstieg Als Notausstieg ist die rechte Tür der Kabine vorgesehen, falls die linke Tür blockiert sein sollte. Die rechte Tür ist mit dem dargestelltem Aufkle- ber gekennzeichnet. Abb. 56: Kennzeichnung des Notausstiegs Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 69: Bedienerplatz Einrichten
Bediener des Fahrzeugs auf dem Sitz Platz genommen hat. Wenn der Bediener den Sitz verlässt, werden nach fünf Sekunden der Fahrantrieb und die hydraulischen Funktionen deaktiviert, auch wäh- rend der Fahrt. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 70 Hebel 3 ganz nach unten drücken. ð Hebel 3 geht nach oben auf das niedrigste Gewicht (50 kg). Vorgang wie oben beschrieben wiederholen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 71 Die Rückenlehne darf sich nach dem Verriegeln nicht mehr ver- stellen lassen. Federung und Höhe verstellen Der Sitz MSG75 ist luftgefedert. Federung und Höhe des Sitzes können mit Hebel 3 über einen Kompressor stufenlos angepasst werden. Abb. 58: Einstellmöglichkeiten Sitz MSG75G [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 72 Sitz nach vorne oder hinten in die gewünschte Position schieben. Hebel 4 loslassen. Nach dem Verstellen muss der Hebel 4 in der gewünschten Position ein- rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben lassen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 73 Sitz nach vorne oder hinten in die gewünschte Position schieben. Hebel 4 loslassen. Nach dem Verstellen muss der Hebel 4 in der gewünschten Position ein- rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben lassen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 74 Hebel 3 nach hinten drücken. ð Sitz bewegt sich nach unten, der Federungsweg wird kleiner. Hebel 3 loslassen, wenn der Sitz die gewünschte Stellung erreicht hat. ð Federung und Höhe ist eingestellt. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 75: Sitzheizung
Fachwerkstatt austauschen lassen. ► Sicherheitsgurt nach einem Unfall durch eine autorisierte Fachwerk- statt austauschen lassen, auch wenn keine optischen Schäden er- kennbar sind. Sitzbefestigung und Verankerungspunkte auf weitere Belastbarkeit überprüfen lassen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 76: Sicherheitsgurt Anlegen
Das Einstellen des Lenkrads während des Betriebs kann zu Unfällen mit schweren Verletzungen oder Tod führen. ► Lenkrad einstellen, bevor das Fahrzeug in Betrieb genommen wird. ► Sicherstellen, dass der Hebel zum verstellen des Lenkrads eingeras- tet ist. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 77: Spiegel Einstellen
► Sichtfeld durch geeignete Maßnahmen (z. B. Einweiser oder Kame- ra) sicherstellen. Das Sichtfeld beschreibt den sichtbaren Bereich den der Bediener vom Sitz aus einsehen kann. Zur Unterstützung können Spiegel oder Kamera- systeme am Fahrzeug angebracht sein. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 78: Rückspiegel Einstellen
Display 5.3.1 Übersicht: Display 1 Anzeige mit Symbolen für zusätzliche Informationen 2 Anzeige für Motortemperatur 3 Anzeige für Betriebsstunden 4 Anzeige für Drehzahl 5 Anzeige für Füllstand des Dieseltanks Abb. 66: Display Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 79: Informationen Im Display Ablesen
2 wird das Symbol zusammen mit der Zahl 2 ange- zeigt. Anzeige für Blinker am Anhänger • Beim Einschalten der Zündung zeigt das Display kein Symbol an. • Symbol blinkt bei eingeschaltetem Blinker und verbun- denem Anhänger. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 80: Anzeige Für Fehlermeldungen Im Display
Seite 225 Fehlermeldungen mit Symbol Verschmutzung des Luftfilters Das Symbol erscheint, wenn der Verschmutzungsgrad des Luftfilters zu hoch ist. Luftfilter reinigen, ggf. austauschen. Abb. 68: Fehlermeldungen im Dis- play mit Symbol Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 81 Motor abstellen und Rücklauffilter von autorisierter Fach- werkstatt wechseln lassen. Dieselpartikelfilter (DPF) austauschen Das Symbol erscheint, wenn der Dieselpartikelfilter aus- getauscht werden muss. Motor abstellen und Dieselpartikelfilter von autorisierter Fachwerkstatt wechseln lassen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 82: Fehlermeldungen Mit Fehlercode
Warnleuchten warnen vor Schäden am Fahrzeug. Leuchtet eine Warn- leuchte während des Betriebs auf, Fahrzeug sofort abstellen und eine au- torisierte Fachwerkstatt kontaktieren. Die Warnleuchten und Kontrollleuchten leuchten nach Einschalten der Zündung zum Selbsttest auf. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 83 Elektronik des Motors - Motor abstellen, falls der Motor nicht von selbst abschaltet. • Erscheint kein Fehlercode im Fahrzeugdisplay: – Motor starten und weiterfahren. • Erscheint ein Fehlercode im Fahrzeugdisplay: – Informationen einholen auf Seite [} 228]. – Autorisierte Fachwerkstatt kontaktieren. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 84 (DPF) aktiv“ Leuchtet während der aktiven Regeneration. Die Anzeige zeigt erhöhte Abgastemperaturen an. Kontrollleuchte „Fernlicht“ Leuchtet bei eingeschaltetem Fernlicht und bei Lichthupe. • Fahrzeugbeleuchtung auf Seite Zwischen Abblendlicht und Fernlicht umschalten Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 85: Fahrzeug In Betrieb Nehmen
► Motor ca. drei Minuten im Leerlauf laufen lassen. Anschließend Drehzahl langsam steigern. ► Während den ersten 100 Betriebsstunden Motor nicht voll belasten. ► Keine zusätzlichen Starthilfen (z. B. Startpilot) verwenden. ► Autorisierte Fachwerkstatt kontaktieren, wenn der Motor nicht startet. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 86: Einfahrzeit
Vorzeitiges Unterbrechen des Stromkreislaufs kann zu Schäden am Motor und an der Motorvorwärmung führen. ► Batterietrennschalter nicht bei laufendem Motor betätigen. ► 120 Sekunden warten nachdem der Motor abgestellt wurde, bevor der Batterietrennschalter betätigt wird. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 87: Motor Starten
ð Die Kontrollleuchten müssen erlöschen. Falls eine der Warnleuchten oder Kontrollleuchten beim Startvorgang nicht erlischt (außer der für die Parkbremse), Motor sofort abstellen und den Grund von einer autorisierten Fachwerkstatt überprüfen lassen! Abb. 72: Zündschlüssel drehen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 88: Motor Vorglühen
• Schmierölverbrauch steigt an. • Motor verschmutzt durch Schmieröl im Abgassystem. – Diese Verschmutzung ist durch bläuliche Abgase erkennbar; Schmieröl wird verbrannt. Den Motor mit einer Belastung von mehr als 20 % betreiben. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 89: Motor Stoppen
Batterie kann zu Unfällen führen. Aus Batterien kann Knallgas entweichen, welches sich bei Funkenbildung leicht entzünden und schwere Verletzungen verursachen kann. ► Das Starthilfekabel nicht an den Minuspol der entladenen Batterie anklemmen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 90: Vorbereitung Zur Starthilfe
Zündung des Starthilfefahrzeugs ausschalten, da Spannungsspit- zen bei der Starthilfe die Fahrzeugelektronik beschädigen können. ð Starthilfekabel können angeschlossen werden. Starthilfekabel anklemmen Starthilfekabel mit ausreichender Länge und ausreichendem Leitungs- querschnitt verwenden. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 91 Inbetriebnahme Fahrzeug in Betrieb nehmen 5.4 Nach erfolgreichem Start [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 92: Bedienung
Lose Gegenstände in der Kabine oder verschmutze Pedale können die Funktion des Pedals beeinträchtigen und zu Unfällen mit schweren Ver- letzungen oder Tod führen. ► Pedale sauber halten. ► Keine Gegenstände im Bereich der Pedale ablegen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 93 Die Parkbremse darf während der Fahrt nur im Notfall und bei ausgefalle- ner Betriebsbremse eingesetzt werden. Es besteht Verletzungsgefahr. ► Im Normalbetrieb das Brems-Inchpedal zum Bremsen verwenden. ► Nur im Notfall die Parkbremse während der Fahrt aktivieren. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 94 Hebel leicht in Richtung X nach oben ziehen und Knopf K mit dem Daumen drücken. ð Raste vom Hebel ist gelöst. Hebel komplett nach unten drücken. ð Kontrollleuchte erlischt. ð Parkbremse ist gelöst. Abb. 77: Bedienhebel für Parkbrem- Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 95: Lenken
Die Betätigung der Lenkung erfordert dann aber größere Kräfte und die Lenkung funktioniert nur langsam. Dieser Um- stand ist besonders beim Abschleppen des Fahrzeugs zu berücksichti- gen. Die Abschleppgeschwindigkeit an das veränderte Lenkverhalten an- passen (Schrittgeschwindigkeit)! [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 96: Fahren
Fahrzeug sofort in die Gegenrichtung fährt. Dadurch können Unfälle ver- ursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Fahrtrichtung nicht während der Fahrt umschalten. ► Fahrzeug erst komplett anhalten, danach die Fahrtrichtung wählen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 97 ► Bei Rückwärtsfahrt besonders vorsichtig arbeiten. Bei eingeschalteter Fahrtrichtung Rückwärts ertönt ein Warnton. Der Ton soll Personen, die sich in der Nähe des Fahrzeugs befinden, bei einge- schalteter Fahrtrichtung Rückwärts warnen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 98: Fahrzeug Mit Pedal Beschleunigen
► Nach Beendigung der Arbeit mit erhöhter Drehzahl des Motors, den Hebel des Handgases komplett nach hinten (II) ziehen. ► Bei Ladearbeiten und Rangierarbeiten den Hebel des Handgases komplett nach hinten (II) ziehen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 99: Handinchung Bedienen
Brems-Inchpedal betätigt werden muss. ▪ Bedienrad in Richtung I bewegen. ð Fahrgeschwindigkeit nimmt ab. ▪ Bedienrad in Richtung II bewegen. ð Fahrgeschwindigkeit nimmt zu. Abb. 82: Handinchung bedienen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 100: Fahrzeug Bremsen, Anhalten Und Parken
Pedal weiter betätigen. ð Fahrzeug hält an. Schalter für die Fahrtrichtung in Nullstellung bringen. ð Fahrantrieb ist in Neutralstellung. Parkbremse anziehen. ð Kontrollleuchte Parkbremse leuchtet im Display. ð Fahrsperre ist aktiviert. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 101 • Kraftstoff auffüllen. • Alle Flüssigkeitsstände kontrollieren ggf. nachfüllen. • Fahrzeug gegen unbefugtes Benutzen sichern. – Zündschlüssel abziehen. – Scheiben schließen. – Türen, Verschlussdeckel der Tanks und Motorhaube abschließen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 102: System Zur Abgasnachbehandlung Bedienen
Regeneration des Systems zur Abgasnachbehandlung läuft. Das System zur Abgasnachbehandlung kann sonst beschädigt werden. DON‘T STOP Zur Beschreibung und Bedienung: siehe Abgasnachbehandlung auf Seite ENGINE ® r . : Abb. 85: Aufkleber Motorregenerati- Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 103: Auf Öffentlichen Straßen Fahren
► Verbogene, angerissene oder anderweitig beschädigte Gabelzinken dürfen nicht verwendet werden. ► Vor dem Arbeiten sicherstellen, dass die Gabelzinken am Gabelträ- ger sicher verriegelt sind. ► Vor dem Verlassen des Fahrzeugs Palettengabel auf dem Boden ab- senken. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 104 8) Fahrertür und Fenster schließen. 9) Arbeitsscheinwerfer ausschalten. 10) Ladeschwingendämpfung einschalten. 11) Ladeanlage arretieren, siehe Sperrfunktion für den Joystick verwen- den auf Seite 117 12) Sicherheitsgurt anlegen. 13) Gefahrloses Abfahren sicherstellen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 105: Mit Anhänger Fahren
Die entsprechenden nationalen Bestimmungen sind zu beachten und an- zuwenden. Zusätzlich folgende Punkte beachten: • Die zulässigen Anhängelasten und Stützlasten beachten. • Die Drehbarkeit der Anhängerkupplung sicherstellen. • Regelmäßige Wartungsarbeiten an der Anhängerkupplung durchfüh- ren bzw. durchführen lassen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 106: Rangierkupplung Bedienen
Bolzen mit Hebel II um 90° drehen. Bolzen herausziehen. Fahrzeug langsam rückwärts an die Anhängerdeichsel heranfahren. Bolzen einführen und mit dem Hebel um 90° drehen. ð Anhänger ist an die Rangierkupplung angekuppelt. Abb. 86: Rangierkupplung entriegeln Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 107 ð Der Anhänger ist im Zugmaul verriegelt. Abb. 87: Automatische Anhänger- Korrekte Verriegelung prüfen. kupplung Versorgungsleitungen des Anhängers mit dem Fahrzeug verbinden. Anhängersicherungen (z. B. Vorlegekeil, Stützrad) entfernen. ð Der Anhänger ist angekuppelt und angeschlossen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 108: Anhänger Vom Fahrzeug Abkuppeln
Beispiel notwendig sein, wenn ein Abschleppseil in die Anhänge- kupplung eingehängt werden soll. ▪ Hebel 2 nach unten drücken. ð Der Auslöseabzug wird manuell aktiviert. Der Bolzen der Anhänge- kupplung schließt automatisch. Abb. 88: Automatische Anhänger- kupplung schließen Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 109: Beleuchtung Und Signalanlage
▪ Lenkstockschalter in Richtung I nach vorne drücken. ð Kontrollleuchte blinkt. ð Blinker rechts blinkt. ▪ Lenkstockschalter in Richtung II nach hinten ziehen. ð Kontrollleuchte blinkt. ð Blinker links blinkt. Abb. 90: Blinker bedienen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 110 Die Rundumleuchte mit dem dargestellten Schalter bedienen. Der Schal- ter verfügt über zwei Schalterstellungen. ▪ Schalter in Stellung I bringen. ð Rundumleuchte ist eingeschaltet. ▪ Schalter in Stellung 0 bringen. ð Rundumleuchte ist ausgeschaltet. Abb. 93: Rundumleuchte bedienen Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 111: Arbeitsscheinwerfer Bedienen
ð Arbeitsscheinwerfer vorn sind eingeschaltet. ▪ Kippschalter in Stellung II bringen. ð Arbeitsscheinwerfer vorn und hinten sind eingeschaltet. ▪ Kippschalter in Stellung 0 bringen. ð Arbeitsscheinwerfer sind ausgeschaltet. Abb. 95: Arbeitsscheinwerfer vorn und hinten bedienen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 112: Scheibenwaschanlage
Heizung wird mit dem Drehschalter 1 bedient. Die Tempera- tur kann stufenlos geregelt werden. ▪ Schalter im Uhrzeigersinn drehen. ð Temperatur steigt. ▪ Schalter gegen den Uhrzeigersinn drehen. ð Temperatur sinkt. Abb. 98: Temperatur der Heizung bedienen Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 113: Gebläse Und Belüftungsdüsen Einstellen
Kabine belüften Die Kabine kann bei abgeschalteter Heizung mit dem Gebläse oder über die Seitenscheiben belüftet werden. Seitenscheiben und Türen im geöff- neten Zustand immer arretieren. Abb. 100: Übersicht der Belüftungs- düsen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 114: Klimaanlage Einschalten Und Ausschalten
Dach der Kabine bedient. Der Schalter hat zwei Schalterstellungen. ▪ Schalter in Stellung I bringen. ð Heckscheibenheizung ist eingeschaltet. Abb. 102: Heckscheibenheizung be- ▪ Schalter in Stellung 0 bringen. dienen ð Heckscheibenheizung ist ausgeschaltet. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 115: Mit Dem Fahrzeug Arbeiten
► Niemals mehrere Großballen oder Kisten gleichzeitig heben oder transportieren. ► Das Stapeln von Stückgut mit Fahrzeugen ohne Fahrerschutzdach oder Kabine ist verboten. ► Nicht unter die angehobene Ladeanlage treten. ► Anbauwerkzeug bei angehobener Ladeanlage nicht bis Anschlag einkippen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 116: Ladeanlage Mit Joystick Bedienen
Ladeanlage führen. Dadurch können Unfälle verursacht werden, die zu Verletzungen führen. ► Ladeanlage bei Straßenfahrt immer sperren. ► Ladeanlage vor Verlassen des Fahrzeugs immer sperren. ► Erst auf dem Sitz Platz nehmen, anschließend Joystick entsperren. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 117 Differential weiterhin gesperrt sein. ► Differentialsperre nur bei Geradeausfahrt einschalten. ► Vor Kurvenfahrt sicherstellen, dass die Differentialsperre gelöst ist. ► Durch leichte Lenkbewegungen in beide Richtungen oder durch Wechseln der Fahrtrichtung die Differentialsperre lösen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 118: Schwimmstellung Einschalten
über das Fahrzeug führen. Dadurch können Unfälle verursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Schwimmstellung nicht bei angehobener Ladeanlage einschalten. ► Schwimmstellung nur einschalten, wenn die Ladeanlage auf dem Boden aufliegt. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 119: Ladeschwingendämpfung Bedienen
Nachdem die Arbeiten mit der Schwimmstellung beendet sind, Schalter in Stellung 0 bringen. 6.8.6 Ladeschwingendämpfung bedienen HINWEIS Gefahr technischer Schäden am Hydrauliksystem! ► Ladeschwingendämpfung nur für Transportfahrten einschalten. ► Ladeschwingendämpfung bei Ladearbeiten ausschalten. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 120: Ladeanlage Bei Motorausfall Absenken
► Ladeanlage unmittelbar und vorsichtig bis zum Boden absenken, sollte es zu einem Ausfall der Energieversorgung am Fahrzeug kom- men. ► Einzelne Steuerkreise der Arbeitshydraulik durch Betätigen des Joy- sticks drucklos machen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 121 Zündschlüssel in Stellung I bringen. ð Kontrollleuchten leuchten auf. Abb. 112: Notabsenkung mit Senk- Schalter 1 in Stellung I bringen. bremsventilen Ladeanlage mit dem Joystick über die Funktion Senken absenken. ð Ladeanlage senkt sich bis zum Boden ab. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 122: Restdruck Im Hydrauliksystem Abbauen
► Ladeanlage während der Fahrt so nah am Boden wie möglich halten. ► Zugelassene Nutzlasten nicht überschreiten. ► Fahrgeschwindigkeit an Umgebungsverhältnisse und zu ladendem Material anpassen. ► Kabinentüren schließen. ► Sicherheitsgurt anlegen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 123 Verletzungen oder Tod führen können. ► Arbeiten sofort unterbrechen, wenn Personen den Gefahrenbereich betreten. ► Spiegel korrekt einstellen. Sichthilfen z. B. Kamera verwenden. ► Bei Rückwärtsfahrt besonders vorsichtig arbeiten. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 124: Korrekte Verriegelung Kontrollieren
Beide Aufnahmebolzen 1 müssen in den vorgesehenen Aufnahmeha- ken 2 verankert sein. Beide Verriegelungsbolzen 3 müssen in den vorge- sehenen Bohrungen 4 am Anbauwerkzeug sichtbar sein. Zur Kontrolle zusätzlich das Anbauwerkzeug auf den Boden drücken. Abb. 114: Anbauwerkzeug verriegelt Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 125: Hydraulikanschlüsse Vom Druck Entlasten
Haut durchdringen. Das kann zu schweren Verletzungen führen. ► Sofort einen Arzt aufsuchen, falls Hydrauliköl in die Haut oder Augen eindringt. ► Nur drucklose Hydrauliksysteme öffnen. ► Schutzhandschuhe und Schutzbrille tragen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 126: Hydraulikanschlüsse Ankuppeln
ð Hydraulikanschlüsse dürfen sich nicht lösen. Kontrollieren, ob das Hydrauliksystem des Anbauwerkzeugs sowie die Hydraulikanschlüsse dicht sind. ð Hydraulikanschlüsse sind angekuppelt. Zum Arbeiten mit Anbauwerkzeugen: siehe Hydraulikanschlüsse vorne bedienen auf Seite 129 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 127: Anbauwerkzeuge Abkuppeln
► Sicherstellen, dass sich keine Personen im Gefahrenbereich aufhal- ten. ► Anbauwerkzeuge nur auf festem und ebenem Untergrund abstellen. ► Anbauwerkzeuge mit beweglichen Teilen (z.B. Greiferschaufel) schließen. ► Sicherstellen, dass das Anbauwerkzeug sicher steht, ggf. vorgese- hene Stützen verwenden. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 128: Anbauwerkzeug Mit Hydraulischem Schnellwechselsystem Abkuppeln
Seite 126 Optional können folgende Hydraulikanschlüsse an der Ladeanlage instal- liert sein: • Zusätzliche Hydraulikanschlüsse vierter Steuerkreis • Hydraulikanschlüsse Druckloser Rücklauf und Leckölleitung • Hydraulikanschlüsse High Flow • Hydraulikanschlüsse Multi-Schnellkupplung Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 129 Bedienrad am Joystick in Richtung A bewegen. ð Hydraulikanschluss A ist Druckseite, Hydraulikanschluss B ist Rück- lauf. ▪ Bedienrad am Joystick in Richtung B bewegen. Abb. 121: Hydraulikanschlüsse drit- ð Hydraulikanschluss A ist Rücklauf, Hydraulikanschluss B ist Druck- ter Steuerkreis bedienen seite. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 130: Standard Hydraulikanschlüsse Im Dauerbetrieb
Zusatzhebel über den Wiederstand hinaus in Richtung A bewegen. ð Der Dauerbetrieb für die Hydraulikanschlüsse ist eingeschaltet. Hy- draulikanschluss A ist Druckseite, Hydraulikanschluss B ist Rücklauf. ▪ Zusatzhebel über den Widerstand zurück in die Mittelstellung bewe- gen. ð Dauerbetrieb ist ausgeschaltet. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 131 ð Dauerbetrieb ist wieder aktiviert. Dauerbetrieb der Hydraulikanschlüsse ausschalten Wir der Dauerbetrieb nicht mehr benötigt, wie folgt vorgehen: ▪ Schalter in Stellung 0 bringen. ð Symbol erlischt im Display. ð Funktion Dauerbetrieb ist deaktiviert. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 132: Zusätzliche Hydraulikanschlüsse Bedienen
Bedienrad 1 mehrmals hin und her bewegen. ð Die Hydraulikanschlüsse an der Ladeanlage sind drucklos. Zusätzliche Hydraulikanschlüsse ankuppeln und abkuppeln siehe Hydraulikan- Zum Hydraulikanschlüsse ankuppeln und abkuppeln, schlüsse ankuppeln und abkuppeln auf Seite 126 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 133: Hydraulikanschlüsse Multi-Schnellkupplung Bedienen
Roten Sicherungsknopf hineindrücken. ð Verschlussbügel ist entriegelt. Verschlussbügel umlegen. Gegenstück vom Anbauwerkzeug abnehmen. Schutzklappe schließen, damit die Hydraulikanschlüsse nicht ver- schmutzen. Verschlussbügel umlegen. ð Roter Sicherungsknopf rastet ein. ð Hydraulikanschlüsse sind abgekuppelt. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 134: High-Flow Ein- Und Ausschalten
Hydraulikölmotoren führen. ► Nur Leckölleitungen von Anbauwerkzeugen anschließen. ► Keine Hydraulikanschlüsse anschließen, die größere Ölmengen füh- ren. ► Veränderungen der Hydraulikanschlüsse, z. B. durch Tauschen von Kupplungen, sind nicht erlaubt. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 135: Hydraulikanschlüsse Hinten Bedienen
► Fehlende Schutzkappen ersetzen. Das Fahrzeug kann mit Hydraulikanschlüssen am Heck ausgestattet sein. Für manche Anbauwerkzeuge, die am Heck des Fahrzeugs ange- baut werden (z. B. Salzstreuer), sind Hydraulikanschlüsse am Heck des Fahrzeugs erforderlich. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 136: Hydraulikanschlüsse Am Heck Doppeltwirkend
ð Hydraulikanschluss 1 ist Druckseite, Hydraulikanschluss 2 ist Rück- Heck bedienen lauf. ▪ Schalter in Stellung II bringen und halten. ð Hydraulikanschluss 1 ist Rücklauf, Hydraulikanschluss 2 ist Drucksei- ▪ Schalter loslassen. ð Hydraulikanschlüsse am Heck sind ausgeschaltet. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 137 Abb. 132: Hydraulikanschlüsse am ▪ Schalter in Stellung II bringen. Heck im Dauerbetrieb bedienen ð Hydraulikanschluss 4 ist Rücklauf, Hydraulikanschluss 3 ist Drucksei- ▪ Schalter in Stellung 0 bringen. ð Hydraulikanschlüsse am Heck sind ausgeschaltet. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 138: Hydraulikanschlüsse Am Heck Über Zusatzhebel Bedienen
Dauerbetrieb auf Seite 130 . Es können nicht zeitgleich die Hydraulikan- schlüsse an der Ladeanlage und die Hydraulikanschlüsse am Heck bei dieser Funktion bedient werden. Abb. 134: Aktive Hydraulikanschlüs- se bei Umschaltfunktion Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 139: Druckloser Rücklauf Am Heck
Ankuppeln und Abkuppeln vom Drucklosem Rücklauf am Heck: siehe Hy- draulikanschlüsse ankuppeln und abkuppeln auf Seite 125 . Allerdings muss dieser Hydraulikanschluss zum Kuppeln nicht vom Druck entlastet werden. Abb. 136: Druckloser Rücklauf am Heck [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 140: Elektrofunktionen Bedienen
Abb. 137: Steckdose an der Ladean- lage ð Symbol erscheint im Display. ð Steckdose an der Ladeanlage ist eingeschaltet. ▪ Knopf am Joystick loslassen. ð Symbol verschwindet im Display. ð Steckdose ist ausgeschaltet. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 141: Steckdose 7-Polig An Der Ladeanlage
Schalter in Stellung II drücken und halten. Abb. 139: Steckdose 3-polig am Heck ð Steckdose am Heck ist eingeschaltet. ▪ Schalter loslassen. ð Schalter geht in Stellung 0 zurück. ð Steckdose am Heck ist ausgeschaltet. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 142: Steckdose 7-Polig Am Heck
Anhänger oder Anbauwerkzeug anschließen zu können. Immer eine Zusatzbeleuchtung am angehängten Anbauwerkzeug anbrin- gen, wenn die Rückleuchten und andere Lichter verdeckt sind. Abb. 140: Steckdose 7-polig am Heck 6.12 Mit Anbauwerkzeugen arbeiten 6.12.1 Warnhinweise zum Arbeitsbetrieb Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 143 Art und den gegebenen Verhältnissen anpassen. Darauf achten, dass kein übermäßiger Radschlupf auftritt. Reifenver- schleiß und Kraftstoffverbrauch erhöhen sich unnötig und die Leistung des Fahrzeugs wird nicht voll ausgenutzt. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 144: Niveauanzeige Für Anbauwerkzeuge
Anbauwerkzeuge beachtet werden. Entsprechende Be- triebsanleitungen können bei Ihrem Händler bestellt werden. 6.12.3 Niveauanzeige für Anbauwerkzeuge Die Niveauanzeige für Anbauwerkzeuge ermöglicht Ihnen eine bessere Einschätzung der Kippstellung des Anbauwerkzeugs. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 145: Anzeige Zur Stellung Der Ladeanlage
Ladeanlage 6.12.5 Leichtgutschaufel und Erdschaufel verwenden Die Leichtgutschaufel für leichte Materialien, wie z. B. Getreide, Mais und Kraftfutter, verwenden. Die Erdschaufel bei schwerem Materialien, wie z. B. Kies, Sand, Erdreich und Gestein, verwenden. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 146: Bestimmungsgemäße Verwendung
Zum Abladen gerade an die Abladestelle heranfahren. Anbauwerkzeug erst kurz vor der Abladestelle auf die benötigte Höhe anheben. So weit wie nötig vorwärts fahren. Abb. 143: Ladearbeiten Anbauwerkzeug auskippen. ð Das Material fällt heraus. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 147 Vor erstmaliger Arbeit den Umgang mit der 4-in-1-Schaufel üben. Bestimmungsgemäße Verwendung Das Anbauwerkzeug 4-in-1-Schaufel ist zum Laden, Graben, Greifen, Planieren, Schürfen und Ausbreiten von losem Material bestimmt, z. B. Sand, Erde und Kies. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 148: Mit Der 4-In-1-Schaufel Arbeiten
Mit der 4-in-1-Schaufel können sperrige oder große Gegenstände gegrif- fen und sicher transportiert werden. Schaufel öffnen. Schaufel über dem aufzunehmenden Gegenstand platzieren. Ladeanlage absenken. Schaufel schließen. ð Aufzunehmenden Gegenstand anheben und transportieren. Abb. 147: Große, sperrige Gegen- stände greifen Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 149 Durch Vorwärtsfahrt Material aufnehmen. Abb. 151: Schürfarbeiten ð Material rollt sich in die Schaufel hinein und wird gleichzeitig aufge- nommen. In dieser Stellung kann z. B. Grasbewuchs in einer Stärke bis etwa 8 cm abgeschoben werden. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 150: Flachlagiges Auftragen
Die Palettengabel besteht aus dem Ga- belträger und den Gabelzinken. Die Gabelzinken sind immer paarweise im Lieferzustand zu benutzen. Zur Benutzung der Palettengabel muss der Bediener speziell ausgebildet sein. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 151 Zwischen Gabelträger und Gabelzinken können Finger und Hände einge- quetscht werden. ► Beim Verschieben der Gabelzinken nicht auf die Gleitfläche des Ga- belträgers fassen. ► Schutzhandschuhe tragen. Die Gabelzinken der Palettengabel sind verstellbar. Abb. 153: Abstand der Gabelzinken [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 152: Last Aufnehmen
► Niemals mehrere Großballen oder Kisten gleichzeitig heben oder transportieren. ► Das Stapeln von Stückgut mit Fahrzeugen ohne Fahrerschutzdach oder Kabine ist verboten. ► Nicht unter die angehobene Ladeanlage treten. ► Anbauwerkzeug bei angehobener Ladeanlage nicht bis Anschlag einkippen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 153 Palettengabel waagerecht stellen (4), Ladeanlage senken und Last absetzten (5). Zurückfahren bis die Palettengabel frei abgesenkt werden kann (6). ð Palettengabel absenken (7). Von der Abladestelle rückwärts wegfahren. Abb. 156: Last absetzen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 154 Verwendung des Fahrzeugs. Hierzu wird eine separate Betriebsanleitung mit dem Fahrzeug ausgeliefert. Diese Betriebsanlei- tung ist unbedingt zu beachten. Die Verwendung der Arbeitsplattform ohne die oben und in der separaten Betriebsanleitung genannten Sicherheitseinrichtungen ist ausdrücklich untersagt. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 155: Transport
Zum Bergen des Fahrzeugs muss der Fahrantrieb kurzgeschlossen wer- den. In diesem Fall wird die Kraftübertragung auf Freilauf gestellt. Zu die- sem Zweck ist die Verstellpumpe mit Hochdruckbegrenzungsventilen mit Bypass-Funktion ausgestattet. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 156: Vorbereitung Zum Abschleppen
(Ösen, Abschleppvorrichtung) am Fahrzeug anbringen. Maße und Gewichte des Fahrzeugs beachten. Fahrzeug mit maximal 5 km/h bergen. Zum Bergen, wenn möglich, Bypass aktivieren Bypass deaktivieren den Motor im Leerlauf laufen lassen. Abb. 158: Bypass zum Abschleppen de-/aktivieren Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 157 Der Fahrbetrieb ist sonst nicht möglich. ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 5 mm Schraube 2 im Uhrzeigersinn herein drehen. Schraube 2 mit einem Drehmoment von 10 Nm festziehen. Fahrantrieb auf vorsichtig auf Funktion kontrollieren. ð Fahrzeug ist nach Instandsetzung fahrbereit. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 158: Abschleppvorrichtung
ð Das Fahrzeug kann abgeschleppt werden. Abb. 160: Abschleppvorrichtung Falls anstelle der Abschleppvorrichtung eine Automatische Anhänger- kupplung oder Rangierkupplung am Fahrzeug montiert ist, ist diese als siehe Anhängerkupplungen auf Seite Abschleppvorrichtung zu benutzen, Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 159: Verladen
– Hilfsmittel sind z. B. rutschhemmende Unterlagen, Spanngurte und Spannketten, Klemmbalken, Schutzkissen, Netze, Kanten- schoner usw. • Beim Einsatz von Spanngurten und Spannketten sind grundsätzlich die vorhandenen Zurrpunkte zu verwenden. • Fahrgeschwindigkeit des Transportfahrzeugs anpassen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 160: Fahrzeug Verladen
– Ölstand muss an der Max.-Markierung des Ölmessstabs sichtbar sein. Verladen vorbereiten Motor des Fahrzeugs starten. Ladeanlage soweit anheben, dass ein Berühren der Auffahrrampen mit dem Anbauwerkzeug ausgeschlossen ist. Sicherstellen, dass das Anbauwerkzeug sicher verriegelt ist. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 161: Knickpendelgelenk Blockieren
► Nicht die Lenkung bei blockierter Knick- Pendelgelenk betätigen. ► Fahrzeug zuerst auf dem Transportfahrzeug abstellen, dann Blockie- rung einlegen. ► Nach dem Transport zuerst Blockierung lösen, dann Fahrzeug vom Transportfahrzeug herunterfahren. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 162: Sicherheitshinweise Zur Kranverladung
Blockierung mit den Federsteckern sichern. Blockierung lösen erfolgt in umgekehrter Reihenfolge. Abb. 162: Knickpendelgelenk blo- ckieren 7.2.4 Sicherheitshinweise zur Kranverladung Nur mit den Aufklebern gekennzeichnete Kranösen zum Einhängen des Ladegeschirrs verwenden. Abb. 163: Hinweisaufkleber Kranö- Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 163: Fahrzeug Mit Kran Verladen
► Geprüfte, unbeschädigte und ausreichend dimensionierte Hebezeu- ge verwenden. ► Sichere Befestigung des Ladegeschirrs kontrollieren. ► Unter dem angehobenen Fahrzeug darf sich niemand aufhalten. ► Knickpendelgelenk immer blockieren, bevor das Fahrzeug angeho- ben wird. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 164: Transportieren
Fahrzeug mit Kran vorsichtig anheben, langsam über der Ablade- stelle platzieren und vorsichtig absetzen. Transportieren 7.3.1 Fahrzeug verzurren Nur mit den Aufklebern gekennzeichnete Zurrösen zum Einhängen der Zurrgurte oder -ketten verwenden. Abb. 166: Hinweisaufkleber Zurrösen Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 165 • Während des Transportierens dürfen sich keine Personen im und am Fahrzeug befinden. • Die Vorschriften zur Ladungssicherung sind zu beachten. • Witterungsverhältnisse beachten (z. B. Eis, Schnee). Abb. 167: Zurrösen am Fahrzeug [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 166 Gesamthöhe, Gesamtbreite und Gesamtgewicht seines Transportfahrzeugs inklusive des verladenen Fahrzeugs kennt. Sicherstellen, dass der Fahrer die gesetzlichen Transportbestim- mungen des Landes in dem bzw. in denen der Transport stattfin- den soll, kennt. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 167: Wartung
Verbindungen keine Bewegungen stattfinden können. • Tritte und Haltegriffe von Schmutz reinigen, um sie in griffsicherem Zustand zu halten. Hinweise zu Werkzeugen • Nur mit funktionstüchtigem und geeignetem Werkzeug arbeiten. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 168 • Ausgelaufenes Öl bzw. ausgelaufener Kraftstoff ist sofort mit Binde- mittel aufzunehmen und von anderem Abfall getrennt, umweltgerecht zu entsorgen. • Auch biologisch abbaubares, „umweltfreundliches“ Öl muss wie jedes andere Öl auch, getrennt entsorgt werden. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 169 • Motorabgase sind gesundheitsschädlich. Keine Motorabgase einat- men. • Bei Wartungs- und Inspektionsarbeiten, die in geschlossenen Räu- men bei laufendem Motor durchgeführt werden müssen, die Abgase mit einer Absauganlage absaugen und den Raum gut belüften. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 170: Wartungszugänge
Dadurch können Quetschungen verursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Motorhaube nicht bei laufendem Motor öffnen. ► Motor abkühlen lassen. ► Schutzausrüstung tragen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 171 Federdruck nach unten ziehen. Verschluss der Motorhaube durch Drücken der Motorhaube nach unten einrasten. Durch Ziehen am Handgriff kontrollieren, ob der Verschluss der Mo- torhaube eingerastet ist. Motorhaube mit Schlüssel abschließen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 172: Öffnungen In Der Kabine
Außenseite der Kabine. Die Wartungsöffnung wird mit dem Schlüssel für die Kabinentür geöffnet und geschlossen. Beim Betrieb des Fahrzeugs müssen alle Wartungsöffnungen verriegelt und verschlossen sein. Abb. 171: Wartungsklappe in der rechten Seitentür Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 173: Batteriehalterung Bei Perkins-Motoren Öffnen
Verriegelungshebel 2 gegen den Uhrzeigersinn drehen. ð Batteriehalterung ist entriegelt. Batteriehalterung samt Batterie nach links schwenken. ð Linke Motorseite ist zugänglich. Nach der Wartungstätigkeit Batteriehalterung zurückschwenken und ver- riegeln. Abb. 172: Wartungsöffnung hinter der Batterie zugänglich machen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 174: Sichtkontrolle
• Kabinenscheiben auf Brüche, Risse und Steinschläge kontrollieren. • Zustand der Beleuchtung und Arbeitsscheinwerfer kontrollieren. • Reifen auf eingedrungene, scharfkantige Gegenstände und Schäden kontrollieren. • Reifen auf Verschleiß kontrollieren. • Zustand aller Sicherheitsaufkleber und Warnaufkleber kontrollieren. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 175: Wartungsplan
[} 185] Kühlmittelstand kontrollieren [} 196] Pedale reinigen [} 198] Kühler reinigen Luftfilter reinigen [} 199] [} 203] Betriebsbremse und Parkbremse auf Funk- tion kontrollieren [} 205] Beleuchtung kontrollieren [} 219] Sitzkontaktschalter auf Funktion kontrollie- [} 221] Bereifung kontrollieren [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 176 [} 209] Riemen kontrollieren/spannen [} 217] Sitz kontrollieren [} 218] Sicherheitsgurt auf Funktion kontrollieren [} 219] Türen und Fenster kontrollieren [} 220] Sicherheitsaufkleber und Hinweisaufkleber kontrollieren [} 220] Heizung, Lüftung und Klimaanlage kontrol- lieren [} 221] Bereifung kontrollieren Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 177: Nachfolgende Inspektionsintervalle
API GL5 – MIL2105 Hinterachse 4,9 l Hydraulikanlage komplett 80 l Hydrauliköl HLP ISO VG 46 Hydrauliktank 66 l Fettschmierstellen Mehrzweckfett Wasserbeständig Bremsanlage 1,0 l ATF-Öl Klimaanlage 1,2 kg Kältemittel R134a [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 178 API CJ-4 -20 °C bis +40 °C ACEAE9 ECF-3 Kühlsystem 10 l Wasser mit handelsübli- ASTM D4985 chem HD-Kühl-/Frost- schutzmittel Verbindlich für die Ölfüllung ist der Ölstand bis zu den Markierungen bzw. der Kontrollschrauben! Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 179: Füllstände
Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motorhaube öffnen. Deckel der Einfüllöffnung abschrauben. Tankvorgang durchführen. NOTICE Einfüllöffnung nach dem Tanken sorgfältig verschließen. AVISO Motorhaube schließen und abschließen. AVIS Abb. 173: Einfüllöffnung für Kraftstoff [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 180: Wasser Ablassen
Einen Auffangbehälter unter den Wasserabscheider stellen. Ablassschraube vom Filter lösen. ð Angesammeltes Wasser läuft ab. Ablassschraube wieder fest anziehen. Abb. 174: Lage des Wasserabschei- Kraftstoffsystem entlüften. ders Motor starten und Kraftstoff-Vorfilter auf Dichtheit kontrollieren. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 181: Füllstand Bremsflüssigkeit Kontrollieren
ð Sollte der Füllstand der Bremsflüssigkeit zwischen zwei Kontrol- len sinken, liegt ein Defekt an der Bremsanlage vor. ► Nicht mit defekten Bremsen fahren. ► Service gemäß den Serviceintervallen durchführen lassen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 182: Bremsflüssigkeit Kontrollieren
Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 183: Motorölstand Kontrollieren
Ölmessstab mit sauberen und faserfreien Putzlappen abwischen. max. Ölmessstab wieder einstecken. Ölmessstab erneut herausziehen. min. Ölstand kontrollieren. ð Ölstand muss zwischen den Markierungen min. und max. stehen. Abb. 178: Motoröl kontrollieren Ölmessstab wieder einstecken. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 184: Motoröl Nachfüllen
► Kühlmittel nicht zu schnell einfüllen. Maximal fünf Liter pro Minute einfüllen. Wird das Kühlsystem zu schnell befüllt, können Luftein- schlüsse im Kühlsystem die Folge sein, die zur Überhitzung des Mo- tors führen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 185 Technische Schäden durch zu geringen Füllstand! ► Füllstand entsprechend den in dieser Betriebsanleitung angegebe- nen Serviceintervallen kontrollieren bzw. auffüllen. ► Kühlmittel auffüllen, wenn zwischen den Serviceintervallen das Sym- bol im Display erscheint. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 186: Frostschutzmittel Kontrollieren
► Der Füllstand des Hydrauliköls darf nie unter die Markierung MIN am Ölmessstab sinken. ► Beim Einfüllen darf die Markierung MAX am Ölmessstab nie über- schritten werden. ► Füllstand regelmäßig kontrollieren. ► Fahrzeug nicht benutzen, wenn der Füllstand nicht stimmt. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 187 Austreten von Ölspritzern verhindert. Im Belüftungsfilter befindet sich ein Ventil, das den Tank unter leichtem Druck hält. Dieser Druck entweicht, wenn der Hydrauliköleinfüllstutzen geöffnet wird. Belüftungsfilter spätes- tens alle 1.000 Betriebsstunden erneuern! [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 188: Hydrauliköl Nachfüllen
Lenkung in beide Richtungen bis zum Anschlag betätigen. Vorgang so lange wiederholen bis die Lenkung einwandfrei und ohne Ge- räusche funktioniert. Füllstand vom Hydrauliksystem kontrollieren. Ggf. erneut Hydrauliköl nachfüllen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 189 Scheibenwischwasser nachfüllen ü Vorbereitungen zum Warten im Motorraum wurde durchgeführt. Einfüllöffnung am Behälter öffnen. ð Ggf. Einfüllhilfe, z. B. Schlauch, verwenden. Wasser einfüllen, ggf. mit Scheibenreinigungsmittel oder Frost- schutzmittel gemischt. Einfüllöffnung verschließen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 190: Fahrzeug Und Anbauwerkzeug Schmieren
Die Standardausführung verfügt hierbei über einen Schmiernippel, die Variante verfügt über zwei Schmiernippel. Beim Abschmieren die Lagerungen der Ladeanlage und der Hydraulikzy- linder kontrollieren. Verschlissene Lagerbuchsen müssen von einer auto- risierten Fachwerkstatt erneuert werden. Abb. 185: Schmierplan Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 191 Funktionsablauf wird dort fortgesetzt, wo er unterbro- chen wurde. Betriebsablauf Schmierzeitsteuerung Abb. 186: Positionierung der Zen- tralschmieranlage am Fahrzeug HINWEIS Eindringendes Wasser kann die Steuerung der Zentralschmieran- lage beschädigen! ► Deckel der Zentralschmieranlage immer korrekt verschließen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 192: Schmierzeiten Und Pausenzeiten
1,5 Sekunden auf. • Während des Schmiervorgangs leuchtet die grüne LED dauerhaft. • Treten Fehler an der Zentralschmieranlage auf blinkt die rote LED. Die Original-Betriebsanleitung der Zentralschmieranlage ist zu beachten. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 193: Anbauwerkzeuge Abschmieren
Nicht mit schadhaften Anbauwerkzeugen arbeiten. Alle Schmierstellen an den Anbauwerkzeugen wöchentlich oder alle 20 Betriebsstunden mit wasserbeständigem Mehrzweckfett abschmieren. Al- le anderen beweglichen Teile mit der Ölkanne abschmieren. Abb. 190: Schmierstellen der Anbau- werkzeuge [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 194: Anhängerkupplung Abschmieren
• Maximaler Wasserdruck 130 Bar. • Maximale Wassertemperatur 80 °C. Um Beschädigungen an Aufklebern und anderen empfindlichen Teilen zu vermeiden, die Düse des Hochdruckreinigers nicht zu dicht an das Fahr- zeug halten. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 195: Fahrzeug Von Außen Reinigen
Sicherheit des Bediener beeinträchtigen. ► Sicherheitsgurt mit Wasser und milder Seifenlaufe reinigen. ► Sicherheitsgurt grundsätzlich nur in trockenem Zustand aufrollen. ► Defekte Gurte sofort durch eine autorisierte Fachwerkstatt austau- schen lassen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 196: Pedale Reinigen
Motor abstellen, dabei Zündung anlassen. Ladeanlage mit Anbauwerkzeug druckfrei auf den Boden absetzen. Zündung ausschalten und Schlüssel abziehen. ð Pedale gründlich reinigen. ð Bodenbereich unter den Pedalen reinigen. ð Fußinnenraum gründlich reinigen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 197: Motor Und Motorraum Reinigen
Feuchtigkeit zum Ausfall der Elektronik und somit zum Motorscha- den! ► Elektrischen Messwertgeber wie z. B. Temperatur- und Öldruck- schalter, Steuergeräte nicht mit Hochdruckreiniger reinigen. ► Elektrische Teile, z. B. Drehstromgenerator, Kabelsteckverbinder, Relais usw. vor Feuchtigkeit schützen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 198: Kühler Reinigen
► Beim Reinigen des Kühlers nicht die Lamellen beschädigen. ► Verbogene Lamellen vorsichtig richten. Umwelt Umweltschädigungen vermeiden! ► Fahrzeug an einem geeigneten Ort reinigen, an dem verschmutztes Abwasser umweltgerecht gesammelt werden kann. ► Kontaminiertes Wasser auffangen und umweltgerecht entsorgen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 199: Luftfilter Reinigen
Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Abb. 195: Lage des Luftfilters Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 200: Staubventil Kontrollieren
Staubablagerungen durch Zusammendrücken des Staubventils ent- fernen. Abb. 196: Staubventil am Luftfilter 8.8.7.2 Wartungsanzeige für Luftfilter Motorluftfilter reinigen bzw. erneuern, wenn zwischen den Wartungsinter- vallen das Symbol im Anzeigeinstrument erscheint. Abb. 197: Verschmutzungsanzeige des Luftflters Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 201 4 Gehäuse Sicherheitsfilter ausbauen ü Vorbereitungen zum Warten im Motorraum wurde durchgeführt. Verschlüsse am Deckel lösen. Deckel abnehmen. Hauptfilter herausziehen. ð Sicherheitsfilter wird sichtbar. Sicherheitsfilter herausziehen. Abb. 199: Sicherheitsfilter ausbauen Neuen Sicherheitsfilter einsetzen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 202 Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 203: Bremssystem
ü In unmittelbarer Nähe des Fahrzeugs dürfen sich keine Personen be- finden. ▪ Mit niedriger Geschwindigkeit Bremsversuche durchführen. ð Sollte die Bremse anders als gewohnt reagieren, Fahrzeug nicht in Betrieb nehmen. ð Umgehend eine autorisierte Fachwerkstatt kontaktieren. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 204: Weitere Tätigkeiten An Der Bremsanlage
ð Lenkung ist funktionsfähig. Fahrzeug nicht in Betrieb nehmen, wenn ruckartige Bewegungen oder Geräusche festgestellt werden. Sämtliche Wartungsarbeiten an der Lenkung müssen von geschultem Personal einer autorisierten Fachwerkstatt durchgeführt werden. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 205: Verstellung Der Lenksäule Kontrollieren
– Bremslichter • Warnblinkanlage und Blinker • Arbeitsscheinwerfer: – Arbeitsscheinwerfer an der Kabine vorne – Arbeitsscheinwerfer an der Kabine hinten – Arbeitsscheinwerfer an der Ladeanlage, sofern vorhanden – Rundumkennleuchte, sofern vorhanden. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 206: Batterie Warten
Kurzschluss in der elektrischen Anlage durch falsche Reihenfolge beim Anklemmen und Abklemmen! ► Abklemmen: Erst Minuspol, dann Pluspol. ► Anklemmen: Erst Pluspol, dann Minuspol. Die Batterie hat eine Nennspannung von 12 Volt. Die Batteriekapazität beträgt 95 Ah. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 207: Arbeitshydraulik
Wichtiger Hinweis für den Eigentümer des Fahrzeugs Der Unternehmer/Eigentümer des Fahrzeuges hat dafür zu sorgen, dass Schlauchleitungen in angemessenen Zeitabständen ausgewechselt wer- den, auch wenn keine sicherheitstechnischen Mängel an der Schlauchlei- tung zu erkennen sind. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 208: Sperrfunktion Für Den Joystick Kontrollieren
Fahrzeug durchführen. Bei Feststellen eines Defekts an der hydrauli- schen Verriegelung, Fahrzeug nicht in Betrieb nehmen und eine autori- sierte Fachwerkstatt kontaktieren. siehe Anbauwerkzeuge ankuppeln auf Zur Bedienung der Verriegelung Seite 122 siehe Anbauwerkzeuge abkuppeln auf Seite 127 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 209: Motor
Riemenscheiben um nicht mehr als ca. 10 mm eindrücken lässt. Gleich- zeitig Riemen auf Risse u. ä. kontrollieren. Sollten Risse erkennbar sein, Riemen umgehend von einer autorisierten Fachwerkstatt erneuern las- sen. Abb. 205: Keilriemenspannung kon- trollieren [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 210: Riemen Spannen
Motor im Leerlauf läuft, Abgastemperaturen von ca. 650 °C entstehen. ► Nicht in den Bereich der Auspuffmündung greifen. ► Sicherheitsabstand zur Abgasanlage halten. ► Motorhaube während der Regeneration und kurz danach nicht öff- nen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 211 Wartungs- und Reparaturarbeiten am Diesel-Oxidationskatalysator und Dieselpartikelfilter dürfen nur von einer autorisierten Fachwerkstatt aus- geführt werden. Der Dieselpartikelfilter ist ein Verschleißteil und muss al- le 3000 Betriebsstunden von einer autorisierten Fachwerkstatt geprüft werden. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 212: Erklärungen Zum Dieselpartikelfilter
Kontrollleuchte leuchtet während einer Regeneration. Kontrollleuchte erlischt wenn die Regenera- tion abgeschlossen und die Abgasanlage abgekühlt ist. Regeneration notwendig Kontrollleuchte leuchtet, wenn eine Regeneration notwendig ist. • Regeneration startet automatisch. • Regeneration kann manuell ausgelöst werden. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 213 ► Gestartete Regenerationen nicht mehr als einmal unterbrechen. ► Motor erst abstellen, wenn alle Kontrollleuchten der Regeneration er- loschen sind. ► Ein Abstellen des Motors führt zu einer Unterbrechung der Regene- ration. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 214: Automatische Regeneration Manuell Unterbrechen
Wird eine Regeneration manuell unterbrochen oder die Zündung ausge- schaltet, stoppt die Regeneration. Das führt dazu, dass die Beladung nicht aus dem Dieselpartikelfilter entfernt werden kann. Die nachfolgende Regeneration dauert aufgrund der erhöhten Beladung länger. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 215 Motor solange weiterlaufen, bis die Regeneration beendet ist, auch wenn die Arbeit mit dem Fahrzeug schon vorher beendet ist. Ist die Regeneration beendet und die Abgasanlage abgekühlt, erlischt die Kontrollleuchte [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 216: Manuelle Regeneration Unterbrechen
Kippschalter mindestens 20 Sekunden in Stellung II drücken. ð Regeneration startet. Das Fahrzeug während der Regeneration nicht bewegen. Warten bis die Kontrollleuchte erlischt. ð Regeneration ist abgeschlossen. ð Fahrzeug kann wieder betrieben werden. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 217: Kabine
ð Die Sitzpolsterung darf nicht zu stark verschlissen oder beschädigt sein. Werden Beschädigungen oder Defekte festgestellt, müssen diese von ei- ner autorisierten Fachwerkstatt behoben werden, bevor das Fahrzeug in Betrieb genommen wird. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 218: Sicherheitsgurt Auf Funktion Kontrollieren
Defekte Gurte können ihre Schutzwirkung nicht mehr erfüllen und müs- sen ausgetauscht werden. Werden Beschädigungen oder Defekte festgestellt, müssen diese von ei- ner autorisierten Fachwerkstatt behoben werden, bevor das Fahrzeug in Betrieb genommen wird. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 219: Sitzkontaktschalter Auf Funktion Kontrollieren
ð Türen und Fenster müssen fest und sicher in den Arretierungen ein- rasten und halten. Werden Beschädigungen oder Defekte festgestellt, müssen diese von ei- ner autorisierten Fachwerkstatt behoben werden, bevor das Fahrzeug in Betrieb genommen wird. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 220: Sicherheitsaufkleber Und Hinweisaufkleber Kontrollieren
Verletzungen führen können. ► Montagearbeiten nur von einer autorisierten Fachwerkstatt ausfüh- ren lassen. ► Schweißen oder Schneiden an Felgen ist verboten. ► Beschädigte Felgen durch Neue ersetzen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 221: Bereifung Kontrollieren
• Ist ausreichend Profil an allen vier Rädern vorhanden? • Radmuttern auf korrekten Sitz prüfen und ggf. nachziehen. • Öl- und Fettspuren von den Reifen entfernen. • Kontrolle auf Fremdkörper an den Laufflächen. Im Zweifelsfall eine autorisierte Fachwerkstatt kontaktieren. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 222: Reifen Aufpumpen
Ventilanschluss des Füllgeräts so auf das Reifenventil setzen, dass es sicher hält. Reifen auf den vorgeschriebenen Druck aufpumpen. Ventilanschluss des Füllgerätes von dem Reifenventil entfernen. Schutzkappe auf das Reifenventil schrauben. Abb. 213: Reifendruckmanometer Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 223: Räder Wechseln
Neues Rad ansetzen. Radschrauben handfest anziehen. Wagenheber absenken. Wechselweise die gegenüberliegenden Radschrauben mitvorge- schriebenem Drehmoment anziehen. ð Die Radschrauben nach 2 Betriebsstunden nochmals nachziehen. Ggf. wiederholen, bis sich das Anzugsmoment nicht mehr ändert. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 224 Wartung 8.16 Bereifung Anzugsdrehmomente Die Anzugsdrehmomente für die Bereifung: siehe Anzugsdrehmomente auf Seite 247 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 225: Betriebsstörungen
Mögliche Fehler und Abhilfe am Motor Fehler/Störung Mögliche Ursache Abhilfe Motor startet nicht Parkbremse nicht betätigt. Parkbremse betätigen. Parkbremsschalter defekt. Parkbremsschalter austauschen las- sen. Anlassdrehzahl zu gering. Batterie kontrollieren und laden. Batterieklemmen auf festen Sitz kontrollieren. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 226 Autorisierte Fachwerkstatt aufsu- chen Dauerbetrieb der Hydraulikan- Dauerbetrieb der Hydraulikan- schlüsse ist eingeschaltet und läuft schlüsse ausschalten. gegen Druck Motordrehzahl erhöht sich eigen- Es liegt kein Fehler/keine Störung Regeneration wird durchgeführt ständig vor. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 227: Mögliche Fehler Und Abhilfe Am Fahrantrieb
Keilriemenspannung zu locker, Keil- Keilriemenspannung kontrollieren riemen defekt und ggf. spannen. Werkstatt aufsu- chen. Füllstand vom Hydrauliköl nicht kor- Füllstand vom Hydrauliköl korrigie- rekt Belastung zu hoch Fahrzeug geringer belasten, Pausen einlegen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 228: Störungsanzeigen
Display - Motor abstellen und Zündung einschalten. • Erscheint kein Fehlercode im Fahrzeugdisplay: – Motor starten und weiterfahren. • Erscheint ein Fehlercode im Fahrzeugdisplay: – Fehlercode notieren und autorisierte Fachwerkstatt kontaktieren. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 229 3) Motor, Kühler und Kühlerschläuche auf Dichtheit kontrollieren. 4) Kühlmittel nachfüllen. Wasser im Kraftstoff Das Symbol erscheint, wenn sich zu viel Wasser im Wasserabscheider am Kraftstofffilter angesammelt hat. Wasser im Wasserabscheider ablassen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 230: Fehlercodes
Fehlercode erscheinen der nicht in der Tabelle aufgeführt ist, mit einer autorisierten Fachwerkstatt in Verbindung setzen. Abb. 217: Fehlercodes im Display SPN-Code Fehlerbeschreibung Maßnahmen 0097 Wasser im Kraftstoff Wasserabscheider warten Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 231 Motor sofort abstellen Motorölstand kontrollieren, ggf. Motoröl nachfüllen 0107 Luftfilter verschmutzt Luftfilter reinigen 0110 Kühltemperatur zu hoch Motor abstellen Kühlung kontrollieren 5319 Unvollständige Regeneration des Dieselpartikelfilters Manuelle Regeneration starten Werkstatt aufsuchen [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 232: Stilllegung
Batterie lagern • Batterie ausbauen. • Batterie reinigen. • Batterie aufladen. • Batterie in einem trockenen und gut belüfteten Raum bei ca. 20 °C lagern. • Batterie vor dem Einbauen wieder aufladen. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 233: Motor Entkonservieren
Betrieb genommen und entsorgt wird. Öl und ölhaltige Abfälle nicht ins Erdreich und in Gewässer gelangen las- sen! Die verschiedenen Materialien sowie Betriebs- und Hilfsstoffe ge- trennt und umweltgerecht entsorgen! [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 234: Vor Der Entsorgung
• Alle Teile müssen, je nach Material, an den dafür vorgesehenen Stel- len entsorgt werden. • Bei der Verwertung auf Materialtrennung achten. • Auf umweltgerechte Entsorgung von Betriebs- und Hilfsstoffen ach- ten. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 235: Zubehör
Die in der Tabelle angegebenen Schüttgewichte sind Richtwerte. Das tat- sächliche Schüttgewicht kann variieren. Material Schüttgewicht t/m³ Baustoffe Erde, feucht 2,10 Erde, trocken 1,50 Kalk 1,60 Mörtel 2,20 Sand, trocknen 1,65 [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 236 Schnee, feucht 0,65 Streusalz 1,30 Holzscheite 0,80 Hackschnitzel 0,35 Holzpellets 0,65 Granit 1,80 Sandstein 2,40 Schiefer 2,20 Bauxit 1,40 Gips, gebrochen 1,80 Koks 0,50 Glasabfälle, gebrochen 1,40 Glasabfälle, ganz 1,00 Kompost 1,00 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 237: Last An Der Ladeanlage Ermitteln
Punkt getrennt. 11.1.2.1 Schaufeln Leichtgutschaufel Verwendung: Lösen, Aufnehmen, Transportieren und Verladen von lo- sem Material. Materialnummer Breite in mm Inhalt in m³ Gewicht in kg 1000394543 2000 1.10 1000402784 2200 1.30 [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 238: Palettengabeln
11.1.2.3 Reinigung Kehrmaschine Verwendung: Kehren von verschiedenen Materialien auf festen Unter- gründen. Nicht für den Straßenverkehr zugelassen! Materialnummer Breite in mm Inhalt in m³ Gewicht in kg 1000394545 2050 1000394546 2300 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 239: Technische Daten
Abmessungen des Fahrzeugs Abb. 219: Maßblatt für das Fahrzeug Pos. Benennung Wert in mm Gesamtlänge mit Standardschaufel 5420 Gesamtlänge mit Palettengabel 5970 Gesamtlänge ohne Anbaugerät 4660 Achsmitte bis Schaufelbolzen 1040 Radstand 2110 Hecküberhang 1530 [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 240: Gewichte
Gewichte 12.2.1 Gewicht des Fahrzeugs Das Gewicht des Fahrzeugs kann bedingt durch verschiedene Ausstat- tungen variieren (z. B. bei Wasserfüllung in den Reifen). Betriebsgewicht in kg Zulässiges Gesamtgewicht in kg 4600 6000 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 241: Anhängelasten Und Stützlast
EPA Tier 4 final Bauart Reihendieselmotor Zylinderanzahl Kühlung Wasser Aufladung Turbolader Typenbezeichnung TCD 2.9 Hubraum 2925 cm³ Leistung bei Nenndrehzahl 55,4 kW 74,3 PS Maximale Nenndrehzahl 2300 U/min Maximales Drehmoment 300 Nm bei 1600 U/min Leerlaufdrehzahl 900 U/min [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 242: Elektrische Anlage
Einspritzsystem Common-Rail Direkteinspritzung Maximale zulässige Neigung 30 ° in alle Richtungen 12.4 Elektrische Anlage 12.4.1 Technische Daten Betriebsspannung: 12 V Batterie: 100 Ah Lichtmaschine: 85 A Batterietrennschalter: siehe Batterietrennschalter auf Seite 86 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 243: Sicherungsbelegung Der Lenksäule
Bei Deutz Motor: Motorelektronik, Diagnoseste- Abb. 222: Sicherungen in der Lenk- cker, DPF-Funktionen säule F016 Abblendlicht rechts 7,5 A F017 Abblendlicht links 7,5 A F018 Fernlicht rechts und links, Display im Armaturen- 15 A brett [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 244: Sicherungsbelegung Der Seitenkonsole
Controllunit CU Controlunit CU Controlunit CU Controlunit CU Controlunit CU F029 (10A) F030 (7,5A) F031 (15A) F032 (10A) F033 (-A) F034 (20A) F035 (10A) F036 (15A) Abb. 223: Sicherungen in der Seiten- konsole Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 245: Sicherungsbelegung Im Motorraum
Bei Deutz-Motor: Absicherung F037, F038, F039 40 A F306 Bei Perkins-Motor: Frei 60 A Bei Deutz-Motor: Motorelektronik 30 A F307 Bei Perkins-Motor: Nicht vorhanden Bei Deutz-Motor: Vorglühanlage 100 A Abb. 225: Hauptsicherungen im Mo- torraum [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 246: Fahrantrieb
Betriebsbremse Einbauort Vorderachse Bremsflüssigkeit ATF-Öl Bauart Hydraulisch betätigte Scheiben- oder Trommelbremse, über Gelenkwelle auf beide Achsen wirkend. Parkbremse Einbauort Vorderachse Bauart Mechanisch über Bowdenzug auf die Betriebsbremse wirkend. Betätigung über Handbremshebel. Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 247: Luftdrucktabelle Für Die Bereifung
210 bar Fahrzeug mit Motor Perkins Fördervolumen 58 l/min Fördervolumen bei Option High-Flow 100 l/min Fahrzeug mit Motor Deutz Fördervolumen 64 l/min Fördervolumen optionale Pumpe 1 73 l/min Fördervolumen optionale Pumpe 2 103 l/min [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 248: Daten Der Fahrhydraulik
Beschreibung und Daten der Lenkung Vollhydraulische Knickpendellenkung mit doppelt wirkenden Hydraulikzylindern Fördermenge [} 247] Arbeitsdruck 190 bar Knickwinkel 42 ° Pendelwinkel 12 ° 12.7 Emissionen 12.7.1 Abgasemissionen Zu den Abgasemissionen siehe Motordaten auf Seite 241 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 249 1) Bediener über die Gefahren durch Vibrationen informieren bzw. unterweisen 2) Messunsicherheit der Vibrationsmessung nach DIN EN 474-1:2014-03 und EN 12096:1997. 3) Auf ebenem und befestigten Untergrund bei entsprechender Fahrweise. 4) Einsatz in der Gewinnung unter harten Umweltbedingungen. [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 250: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 251 Endgültige Stilllegung .......... 233 Anbauwerkzeuge.......... 145 Batterie Ausbauen ............ 207 Lagern ............ 232 Trennschalter ........... 87 Warten............ 207 Batterietrennschalter .......... 87 Bedienung Anbauwerkzeug.......... 124 Betriebsbremse .......... 93 Differentialsperre .......... 118 Fahrstufe/Gangschaltung ......... 96 Fahrtrichtungsschalter........ 97 Gebläse ............ 113 Handgas ............ 99 Heizung ............ 112 Hupe............... 110 Joystick............. 52 [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 252 Daten der Fahrhydraulik......... 248 konservieren........... 232 Daten der Lenkhydraulik ........ 248 Luftfilter............ 199 Füllmengen/Spezifikationen ...... 177 starten .............. 87 Hydrauliköl............ 187 Störungen............ 226 Störungen............ 228 Motor starten ............ 87 Motorschmiersystem ........... 182 Inbetriebnahme ............. 65 Voraussetzungen .......... 85 Niveauanzeige für Anbauwerkzeuge.... 145 Notabsenkung ............. 121 Joystick.............. 116 Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]...
Seite 253 Zentralschmieranlage .......... 191 Fahrzeugelektronik......... 229 Fehlercodes............ 230 Hydrauliksystem .......... 227 Kühlsystem............. 226 Motor .............. 226 Symbole Sicherheitshinweise.......... 18 Symbolerklärung ............. 8 Tanken .............. 179 Technische Daten Abmessungen .......... 239 Arbeitshydraulik.......... 248 Fahrhydraulik.......... 248 Gewichte ............ 240 Lenkung............ 248 Übersicht Warnleuchten und Kontrollleuchten .... 83 Vibrationen ............ 249 [de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung...
Seite 256 Wacker Neuson SE Preußenstraße 41 D-80809 München Tel.: +49 800 7831 8506 EMail: info@wackerneuson.com www.wackerneuson.com Materialnummer: 1000419735 Sprache: [de]...

Wacker Neuson WL44 Betriebsanleitung

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Wacker Neuson WL44

Inhaltszusammenfassung für Wacker Neuson WL44
